OPH-5000i ハンディターミナル導入支援特別セット
- 特長
- 仕様
- 型番
無接点充電クレードル対応
小型ハンディターミナル
1次元 / 2次元コードの卓越した読み取り性能を実現しました。洗練されたデザインに優れた防滴・防塵性能を兼ね備えており、どこにでも手軽に持ち運び快適にご使用いただけます。 またペアリング用NFCタグを搭載しており、専用アプリ「OPN Terminal」を利用ですれば様々なデバイスとワンタッチ接続が可能です。
ハンディターミナル導入支援特別セット
ハンディターミナル導入支援特別セットは、WELCOMアプリ、充電クレードル、バッテリ、専用ドングル等をまとめたセットになります。 ウェルコムデザインからご購入いただいたOPH-5000iにはウェルコムデザイン製ハンデターミナルアプリの使用ライセンス（1ライセンス）が付いているので、通常必要とされるハンディターミナルの専用プログラム開発コストや導入期間が大幅に削減できます。
Bluetoothで複数台運用
PCのCOMポート1つを複数のOPH-5000iと共有し、データの送受信が可能です。
PCで作成したメニューを各OPH-5000iに送信したり、業務終了後に収集したデータを各OPH-5000iからPCへ送信でき、業務を効率よく進めることができます。
（※）COMポートを共有しているため、通信は1対1のバッチ形式になります。
ペアリング用NFCタグ搭載
専用アプリ「OPN Terminal」の利用でワンタッチ接続が可能となるNFCタグを搭載しているので、各デバイスとカンタンにペアリングする事が可能です。
最新リーダエンジンで読取性能UP
高性能2次元エンジンを内蔵。バーコードのかすれ / 汚れなど様々な劣化に対応しています。また視認性の高いカラーTFT液晶ディスプレイ（128 x 160 pixel）を採用してします。
無線LAN搭載
OPH-5000iは国際標準規格IEEE802.11b/g/aに対応した無線LANを搭載しているので、データベース間の作業結果の更新や作業情報の取得をリアルタイム行うことができます。
Bluetooth搭載
接続機器として PC、タブレット PC、スマートフォンなど Bluetooth を搭載した多くの機器に対応しています。読み取りデータをモバイル機器で扱えるため、お使いのモバイル機器そのものをハンディターミナル、PC-POS、検品端末など管理システムとしてご使用頂けます。Bluetooth Class 2 SPP/HIDに対応。
業界初！無接点充電を採用 (オプション)
置くだけで充電可能な無接点充電タイプのクレードルを採用しており、サッと置くだけで確実に充電できます。
USBハブ機能搭載 (オプション)
無接点充電クレードル（CRD-5000-BLK+PS）は、専用ドングル（OPA-3201-USBCOM）をセットすれば通信クレードルとして動作します。
OCRに対応（標準・ライセンスオプション）
標準OCR
ICAOの基づいたパスポートやビザ、旅行証明書、書籍・書籍種類と価格、免許証、マイナンバーなど様々な種類のフォーマットを標準で読み取ることが可能です。 もちろん、任意のOCR-Bフォント文字列も読み取ります。
OCR 3.0対応（ライセンスオプション）
標準OCRより多くの字形（MSゴシック・MS明朝といったフォント形）の読み取りや、 標準OCRで配当していないフォーマット（ 日付（年月日）、配達伝票）に対応。Windows Office Product keyにも対応し、目視や手入力に頼っていた業務をすばやく処理できるようになります。
WELCOMの業務アプリ「WelPet™」
[搭載型番：OPH-5000i-BLK-WP]

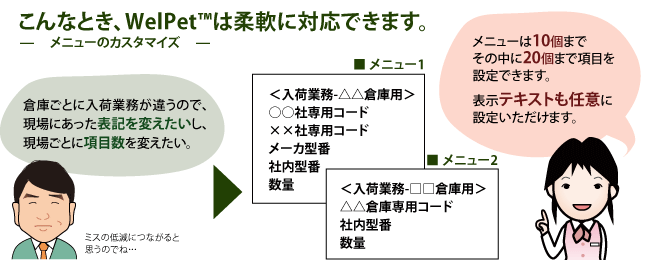

WelPet(ウェルペット)は、ハンディターミナル専用のデータ収集/通信アプリケーションです。

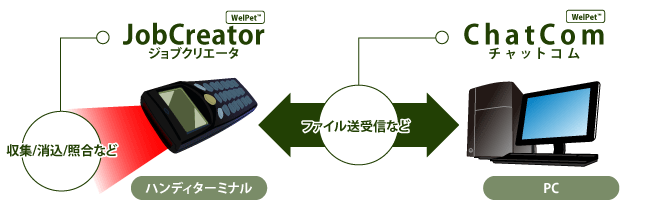

プログラムはデータ収集機能の「JobCreator」と通信機能の「ChatCom」に分かれています。
プログラミングの知識が無くてもメニューの作成やハンディターミナルとPC間の送受信を簡単に行えます。
導入支援特別セットをラインナップ
[型番：OPH-5000BLK-SET]
充電クレードルや通信ドングルをセットにした型番で手配漏れを無くせます。
業務アプリ WelPet™もプリインストールされており、購入後すぐに業務に着手できます。
仕様
対応バーコード
- 一次元コード（バーコード）
- JAN-13/8、EAN-13/8、EAN Add-on、UPC-A/E、UPC Add-on、Code 39、Code 128、NW-7（Codabar）、Industrial 2 of 5、Interieaved 2 of 5、Code 93、MSI/Plessey、Code 11、GS1-128、GS1 DataBar、Postal Code
- 二次元コード（QRなど）
- PDF417、MicroPDF417、GS1 Composite、Codablock F、QRコード、マイクロQRコード、Data Matrix（ECC 200）、MaxiCode、Aztec Code、Chinese-sensible Code
- OCR
- Machine Readable Travel Documents、ISBN（OCR-B）
寸法図
OPH-5000i本体
専用クレードル CRD-5000
仕様
OPH-5000i本体
| 項目 | 仕様 | |||
|---|---|---|---|---|
| 制御部 | CPU | 32bit CISC/96MHz | ||
| FROM(システム) | 2MB + 32KB | |||
| FROM(アプリケーション) | 1MB | |||
| SRAM | 16MB | |||
| FROM(ストレージ) | 128MB | |||
| 表示部 | LCD | カラーTFT液晶ディスプレイ, 128 x 160 pixel | ||
| バックライト | 白色LEDバックライト | |||
| LED | 2色(赤緑)LED x 1, 青色LED x 1 | |||
| インジケータ | LEDによる状態表示 | 通信確認用LED | 青色 x 1 | |
| 充電・動作確認用LED | 緑または赤色 | |||
| バイブレータ | 振動モータ(設定により使用可能) | |||
| ブザー | 音量(3段階), 音量調整可能 | |||
| RTC | 内容 | 年月日時分秒 | ||
| 誤差 | 月差±90秒以下 | |||
| 入力部 | トリガキー | スキャンキー x 1, サイドタッチセンサ x 1 | ||
| テンキー | 数値キー(0～9) | |||
| キー/スイッチ | クイックキー(Q1,Q2/上下), 機能キー(CLEAR, SHIFT, ENTER, BS, 小数点), ファンクションキー(F1, F2, F3), 電源キー | |||
| 通信部 | 無線LAN | 仕様 | IEE 802.11 b/g/n準拠 | |
| 最大出力 | 0.0026W/MHz | |||
| アクセス方式 | インフラストラクチャモード(STA) | |||
| セキュリティ | WEP, WPA, WPA2 | |||
| ネットワークスタック | TCP/IP, UDP, DHCP, ARP, SSL, DNS | |||
| Bluetooth | 仕様 | Bluetooth規格Ver2.1準拠 | ||
| プロファイル | SPP, HID | |||
| 通信距離(*) | 10m(クラス2) | |||
| USB | ISO / IEC 14443 TYPE A, TYPE B, TYPE C, JISX6319-4 | |||
| NFCタグ | 転送速度 | Full-Speed 12Mbps | ||
| I/F | 仮想マスストレージ, Hi-Power BusCOM, HID,-powered対応 | |||
| 外観 | 質量 | 約120g | ||
| 寸法 | 136(D) x 44(W) x 30.3＜22＞(H) mm (*)＜＞内はグリップ部の寸法 |
|||
| 電源部 | 主電源 | リチウムポリマ電池 (3.7V, 1150mAh) | ||
| 連続使用時間 | 20時間以上 | |||
| 充電方法 | 専用クレードル(無接点充電)または付属microUSBケーブル | |||
| 動作(充電)電圧範囲 | 4.5～5.5V | |||
| 消費電流(USB) | 500mA未満 | |||
| 読み取り特性 | 読み取り方式 | CMOSエリアセンサ方式 | ||
| 読み取り光源 | 電球色LED | |||
| エイミング | シングルライン緑色LED | |||
| フレーム/走査速度 | 100 fps(最大) | |||
| 視野角/走査角 | 水平 | 約38.0° | ||
| 垂直 | 約26.4° | |||
| 最小分解能 | 一次元 | 0.1mm | ||
| 二次元 | 0.169mm | |||
| PCS値 | 0.2以上 | |||
| 傾斜読取 | ピッチ/スキュー | ±65° | ||
| チルト | 360° | |||
| 移動体読取 | 2.54m/s (0.33mm EAN/UPC @130mm) | |||
| 環境仕様および耐久性 | 温度 | 動作温度 | -10～50℃ | |
| 保存温度 | -20～60℃ | |||
| 湿度 | 20～85%RH | |||
| 保護構造 | IP54 | |||
| 耐静電気 | 直接放電 | ±8kV | ||
| 間接放電 | ±15kV(非破壊) | |||
| 耐落下 | 高さ1.5m(コンクリート床面)6面3サイクル(計18回)自由落下。異常がないこと | |||
| ※: | 通信距離は参考値であり保証値ではありません。周囲の環境により大きく変化します。 |
専用クレードル CRD-5000
| 項目 | 仕様 |
|---|---|
| 充電方式 | 電磁誘導式無接点給電 |
| 付属品 | AC/DCアダプタ |
| 質量 | 約85g |
開発環境
| 項目 | 仕様 |
|---|---|
| 統合開発環境 | e2 studio Ver.4.0.1.007（エディタ/ビルドに使用） |
| コンパイラ | GNUコンパイラ GNURX Ver. 16.01 |
| デバッガ,ICE（In-Cricuit Emulator） | 利用不可 |
| アプリケーションのインストール | Appload Ver. EAG0168/EGF3910 以降 |
| USB仮想ストレージ経由 | |
| 動作環境 | Windows 10（32ビット,64ビット） Windows 8.1（32ビット,64ビット） |
| 開発言語 | C言語（C++は非対応） |
| ライブラリ | 標準Cライブラリ GNU Newlib（ANSI-C準拠） Option C-Library（OPH-5000i用 API関数） |
アプリケーション切り替え
アプリケーション切り替え手順
- システムメニューの「9 Setting」を選択します。
セッティングメニューに切り替わります。 - セッティングメニューの「9 Appl Select」を選択します。
アプリケーションモード（App mode）に切り替わるので、任意のモードを選択します。
| 2 OPN Mode | OPNモード Bluetoothスキャナ/コレクタとして動作（出荷時設定） |
|---|---|
| 3 Batch Mode | バッチモード データ収集アプリ（INIファイルで設定変更可能） |
| 4 User Mode | WelPet™モード カスタマイズがしやすい進化形バッチアプリ（収集機能など多彩です。）(※1) |
| ※： | アプリケーションの切り替え後は、システムメニューの「2 Reset」を行ってください。 |
| ※1： | 弊社WELCOMのオリジナル業務アプリです。在庫管理に欠かせないデータ収集や上位デバイスへのデータ受け渡しなど多岐に渡る作業が行えるアプリです。 |
型番
導入支援特別セット型番
| 型番 | 仕様 |
|---|---|
| OPH-5000BLK-SET | ハンディターミナル導入支援特別セット 本体（業務アプリ WelPet™インストールモデル）, クレードル（CRD-5000-BLK+PS）, Bluetooth シリアル通信用ドングル（OPA-3201-USBCOM） |
型番：OPH-5000i 無線LAN Bluetooth 対応 テンキー付ハンディターミナル
セット内容
- 本体
- USBケーブル
- ドキュメント
| 型番 | 仕様 |
|---|---|
| OPH-5000i-BLK-WP | テンキー付カラー液晶ハンディターミナル（データコレクタ） (エリアイメージャ/Bluetooth/WiFi/黒), 業務アプリ WelPet™ インストールモデル |
| OPH-5000i-BLK | テンキー付カラー液晶ハンディターミナル（データコレクタ） (エリアイメージャ/Bluetooth/WiFi/黒) |
オプション
-
無接点クレードル
(CRD-5000-BLK+PS) -
専用USBドングル
(OPA-3201-USBCOM)
| 型番 | 仕様 |
|---|---|
| CRD-5000-BLK+PS | 無接点クレードル, ACアダプタ付 |
| OPA-3201-USB | 専用USBドングル(HID対応) |
| OPA-3201-USBCOM | 専用USBドングル(VCP対応) |
| ※ | お手持ちのBluetoothデバイスと接続される場合は、必ず事前に接続確認をお客様にてお願いします。 |
OCR 3.0ライセンス
| 型番 | 仕様 |
|---|---|
| OPTO-OCR30 | OCR 3.0ライセンス (本体1台に付1ライセンス必要) |
| ※ | WelPet™には対応していません。 |
バーコード業務アプリ WelPet™
| 型番 | 仕様 |
|---|---|
| WP-OPH | OPHシリーズ用 WelPet™パッケージ, 1ライセンス |
| ※ | WelPet™ パッケージをお求めの場合は、弊社までご連絡ください。 ご購入にあたっては型式・シリアル番号が必要です。 |
