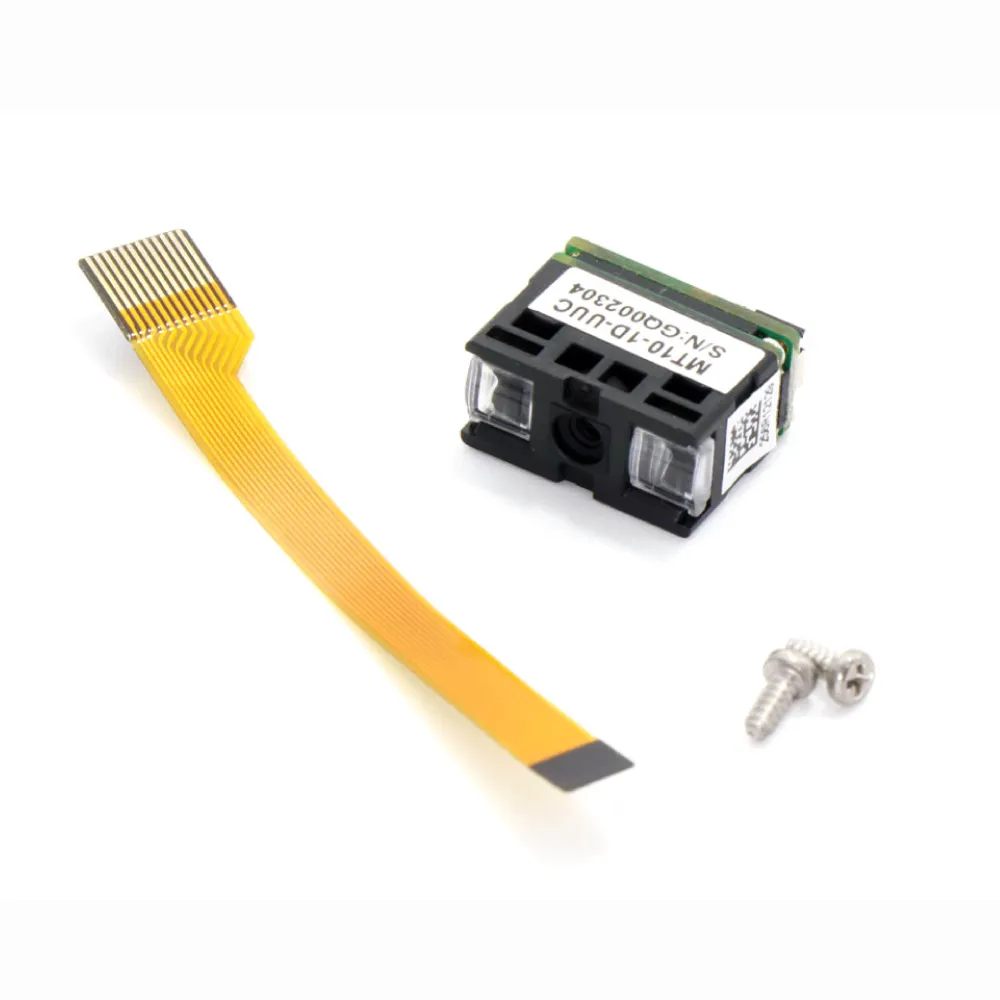

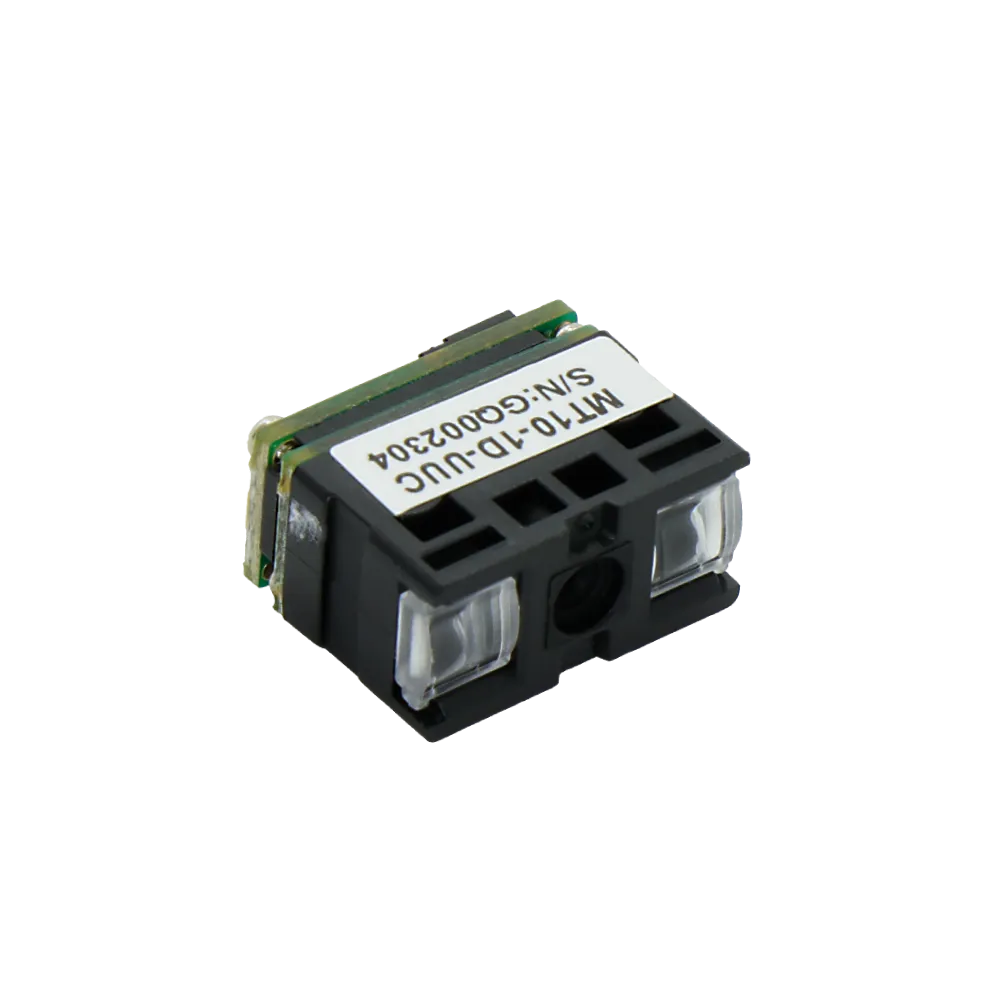

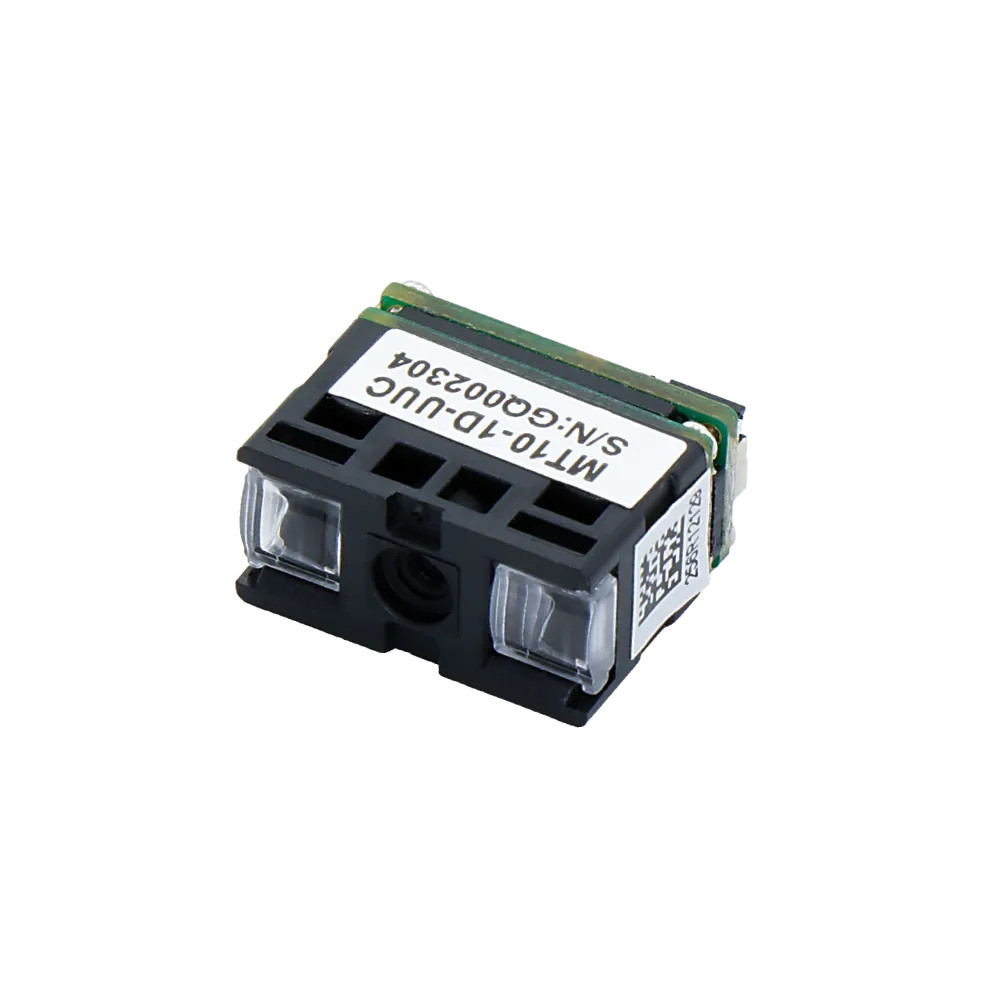

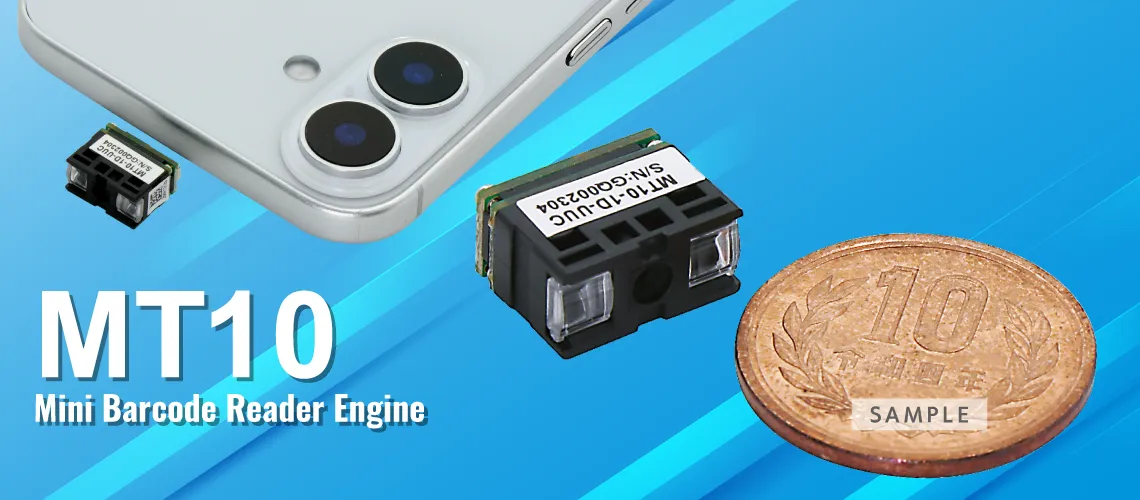

MODEL MT10 超小型CCDバーコードリーダモジュール
MT10
超小型CCDバーコードリーダモジュール
販売終了
- 特長
- 仕様
- 型番
- ダウンロード
特長

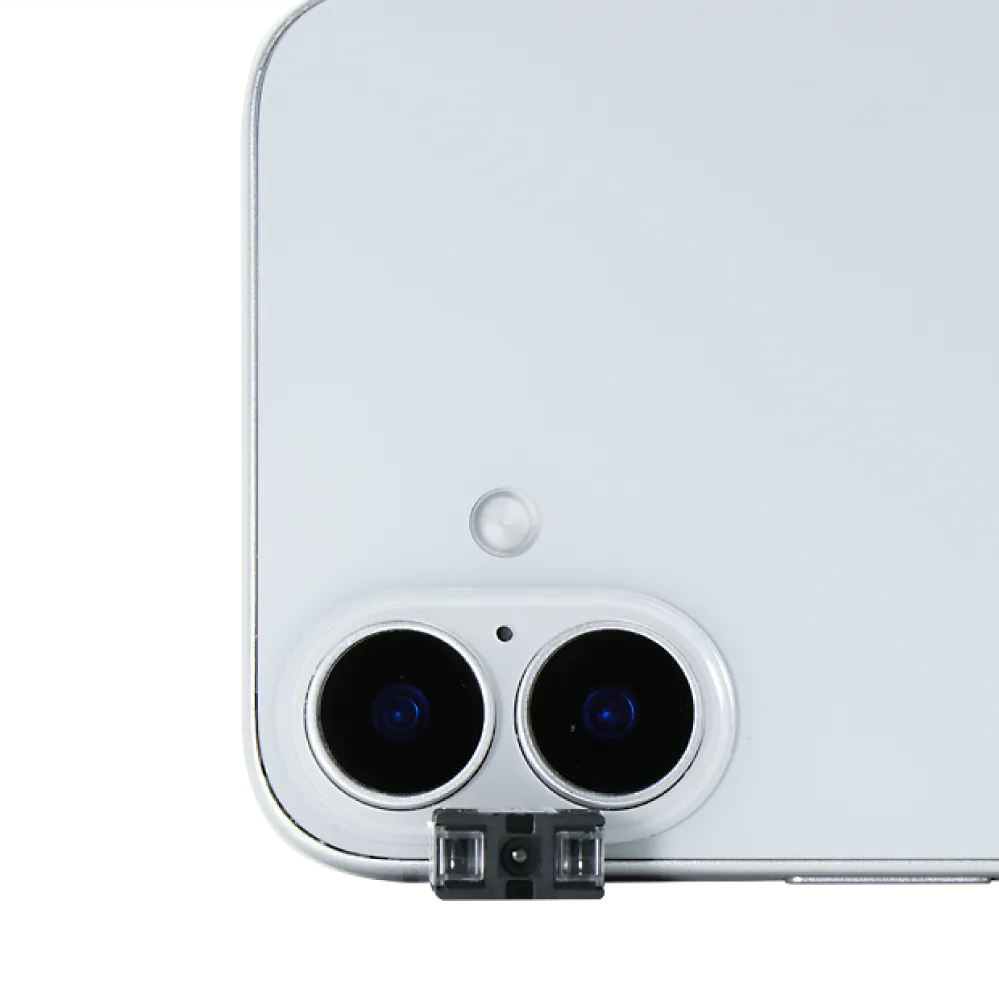

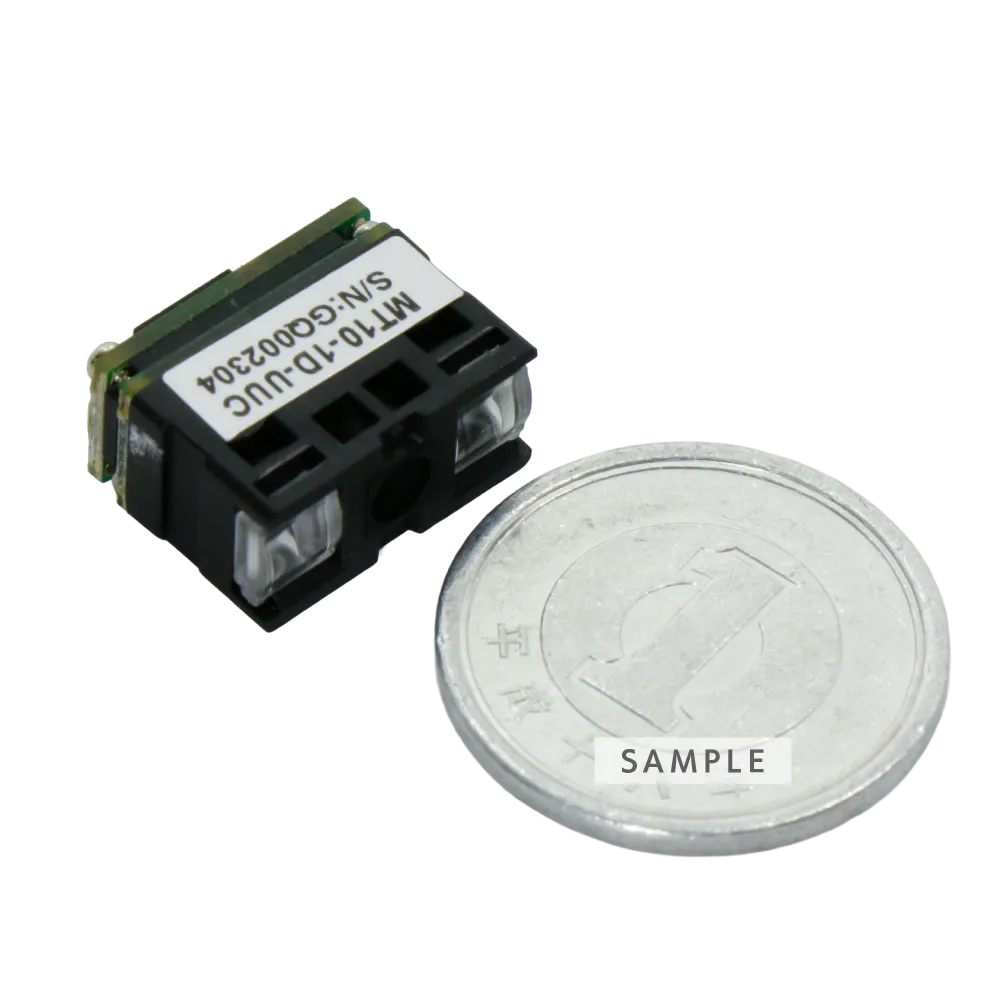

- 機器組込に最適な超コンパクト設計

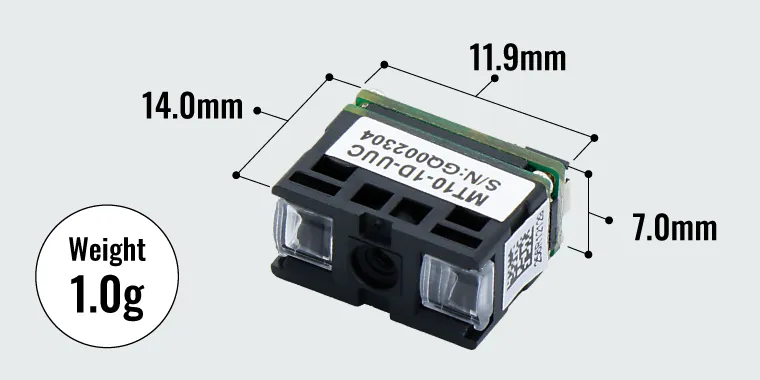

14(W) x 11.9(L) x 7(H)mm, 約1g - 高速スキャニング 650スキャン/秒
- 高分解能0.1mm (PCS 90%)

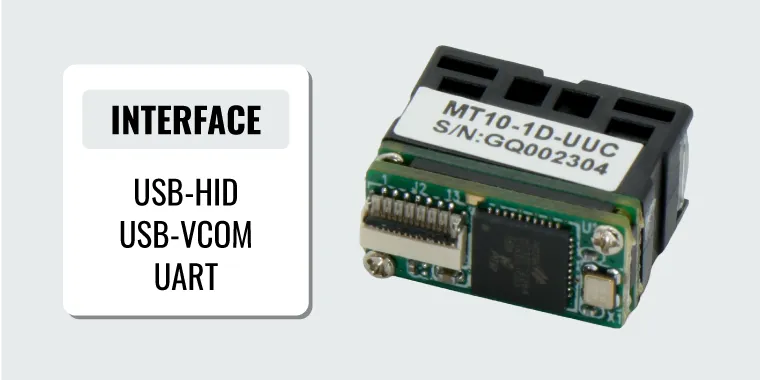

- 各種インターフェイスに対応
UART(シリアル), USBキーボード
USBバーチャルCOMインターフェイス
仕様
対応バーコードシンボル
- 一次元コード（バーコード）
- コード39,インターリーブド25,コーダバー(NW7), コード93, コード128, GS1-128(UCC/EAN-128), JAN/EAN/UPC, GS1 DataBar, 他
寸法図
単位：mm
読み取りフィールド参考図
| 項目 | 仕様 | |
|---|---|---|
| 電源 | DC3.3V +/-0.15V | |
| 消費電流 | 動作時 | <75mA(UART), 85mA(USB) |
| 待機時 | <35mA(UART), 45mA(USB) | |
| 外形寸法 | 14(W) x 11.9(L) x 7(H)mm | |
| 重量 | 約 1g | |
| 光源 | 625nm 赤色 LED | |
| 分解能 | 0.1mm @ PCS90% | |
| PCS | 0.30 min. | |
| 走査速度 | 650 スキャン/秒 | |
| 読取深度 | 45～70mm @コード39 0.1mm 4 桁 40～95mm @コード39, 0.127mm 4 桁 35～195mm @コード39, 0.254mm 4 桁 45～275mm @コード39, 0.381mm 4 桁 40～230mm @EAN, 0.33mm 13 桁 * 読取フィールド参考図参照 |
|
| インターフェイス | UART(TTL232), USB HID&COM | |
| 動作温度 | 0℃～ +50℃ | |
| 保管温度 | -20℃～+60℃ | |
| 湿度 | 0%～95% 氷結･結露無し | |
| 耐外乱光 | 100,000 lux (太陽光) | |
| ESD | 接触 4KV, 気中 8KV 後, 誤動作無し | |
| EMC | CE, FCC Class B | |
| 環境 | WEEE, RoHS | |
型番
■ MODEL MT10 超小型CCDバーコードリーダモジュール＜販売終了＞
| 型番 | 仕様 |
|---|---|
MT10 |
超小型CCDバーコードリーダモジュール,USB-HID/USB-COM/UART |
| MT10-CMD |
超小型CCDバーコードリーダモジュール, UART COMMAND MODE |

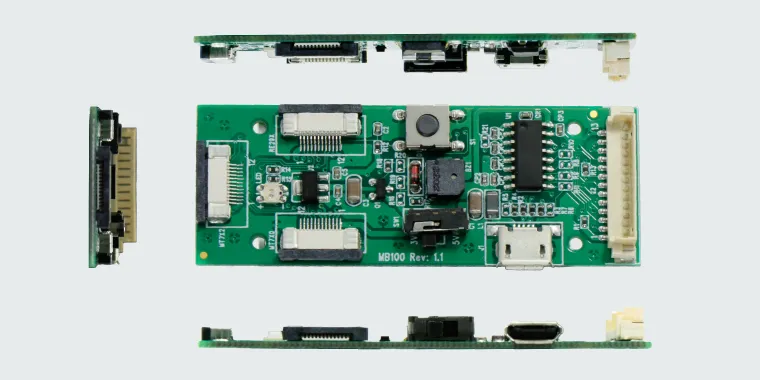

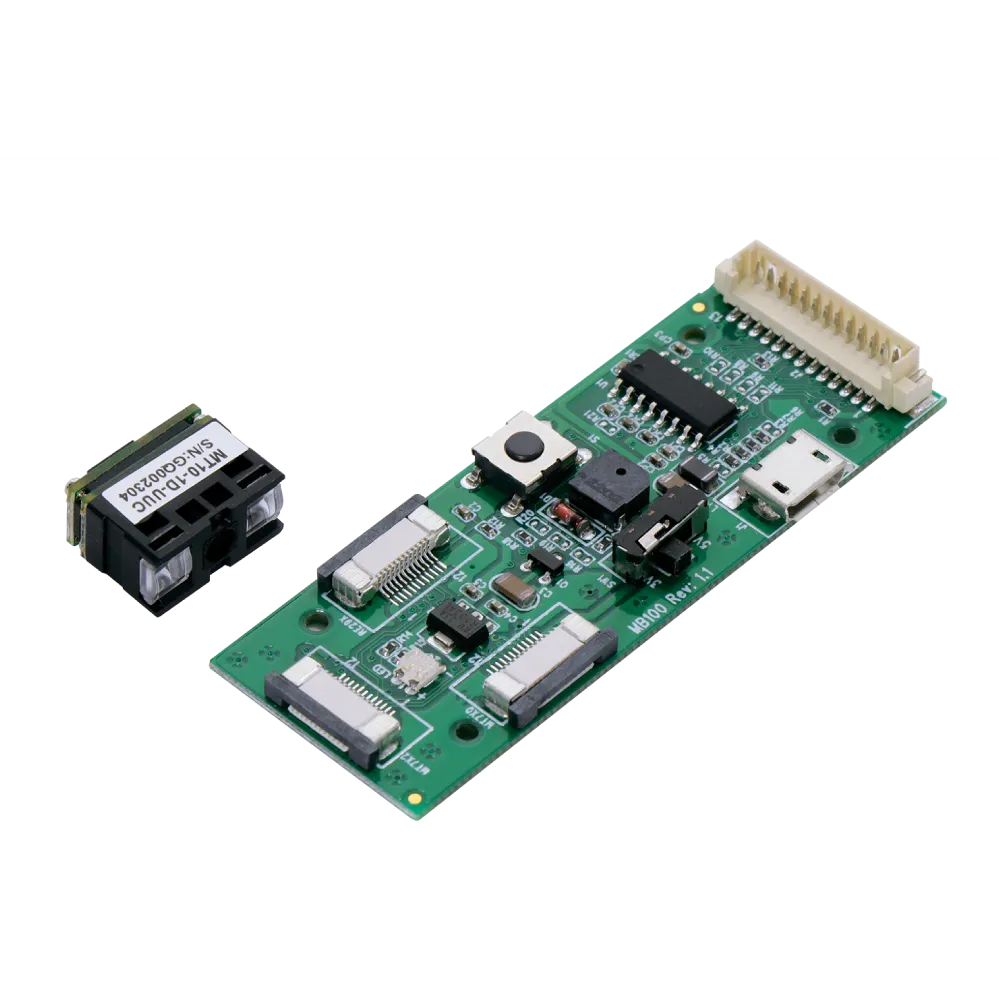

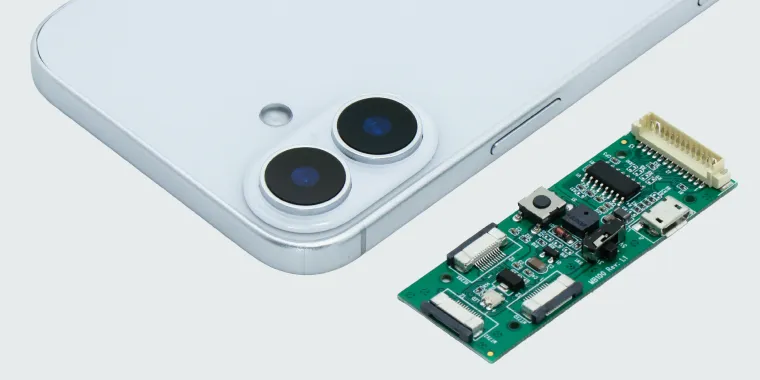

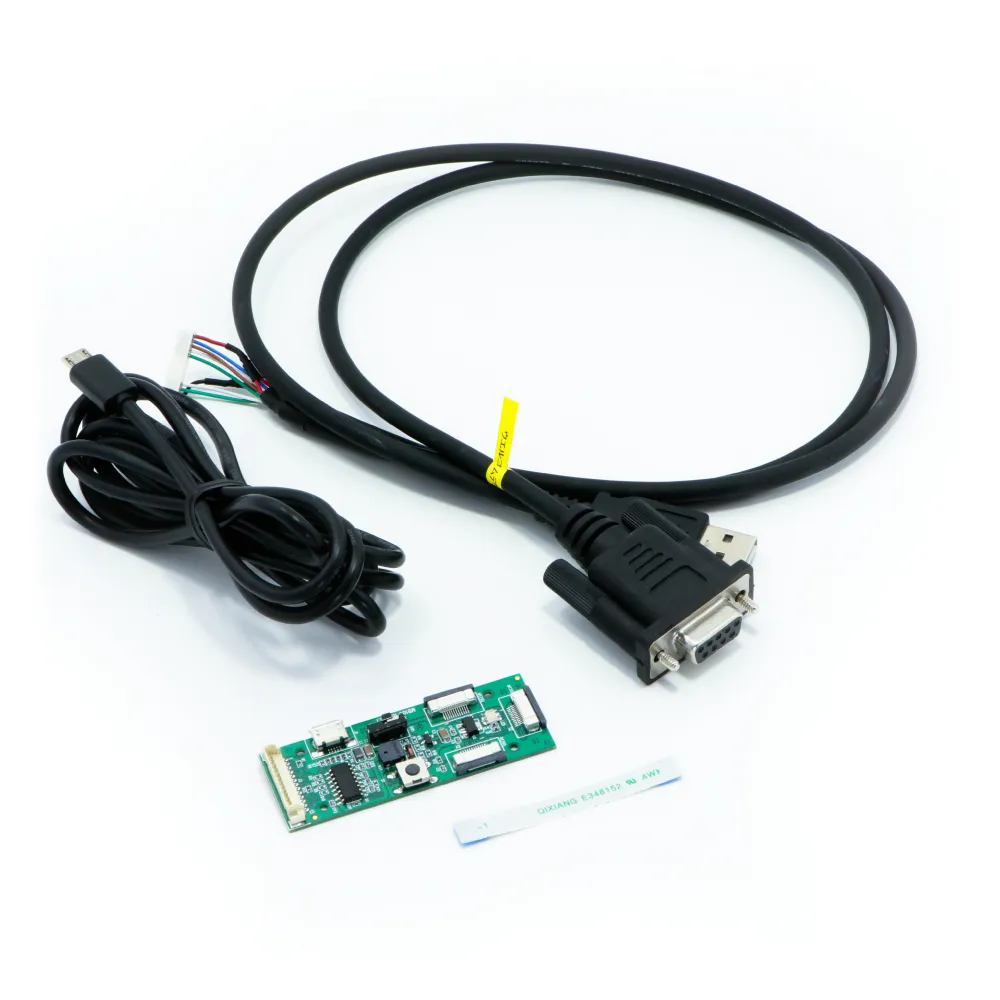

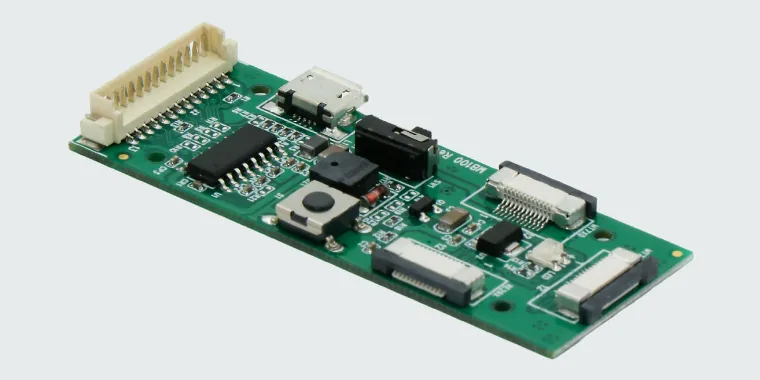

| MT10-DEMOBD |
評価ボード |
| (**) | メモ帳やEXCELといったアプリケーションソフトのカーソル位置にデータを入力したい場合は、 キーボードインターフェイス又はUSBインターフェイス(USBキーボードインターフェイス)をご利用ください。RS232CやUSBバーチャルCOMインターフェイスは動作が異なりますのでご注意ください。 |
ダウンロード
■ ドキュメント
| 名称 | 対応モデル | |
|---|---|---|
| iBar ® Seriesパラメータ設定ガイド | MT700 iBar(R) iBar(R)-S iBar(R)BT iBar(R)BT-M iBar(R)BT-Plus iBar(R)-One |
 |
| (*) | パラメータ設定ガイドには、MT700が対応していないパラメータも含まれますので、 ご了承ください。 |
■ プログラム
| 名称 | |
|---|---|
| セットアップユーティリティ | |
■ ドライバ
| 名称 | 対応モデル | |
|---|---|---|
| USBバーチャルCOMドライバ （mt700_vcp.zip） |
MT700 | |
| ※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
