L-46R ガンタイプ バーコードレーザスキャナ
- 特長
- 仕様
- 型番
仕様
対応シンボル
- 一次元コード(バーコード)
- JAN-13/8、EAN-13/8、EAN Add-on、UPC-A/E、UPC Add-on、Code 39、Code 128、NW-7(Codabar)、Industrial 2 of 5、Interieaved 2 of 5、Code 93、MSI/Plessey、Code 11、GS1-128、GS1 DataBar

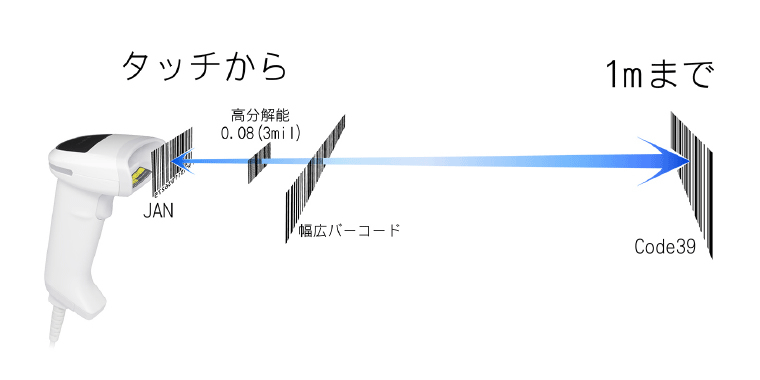

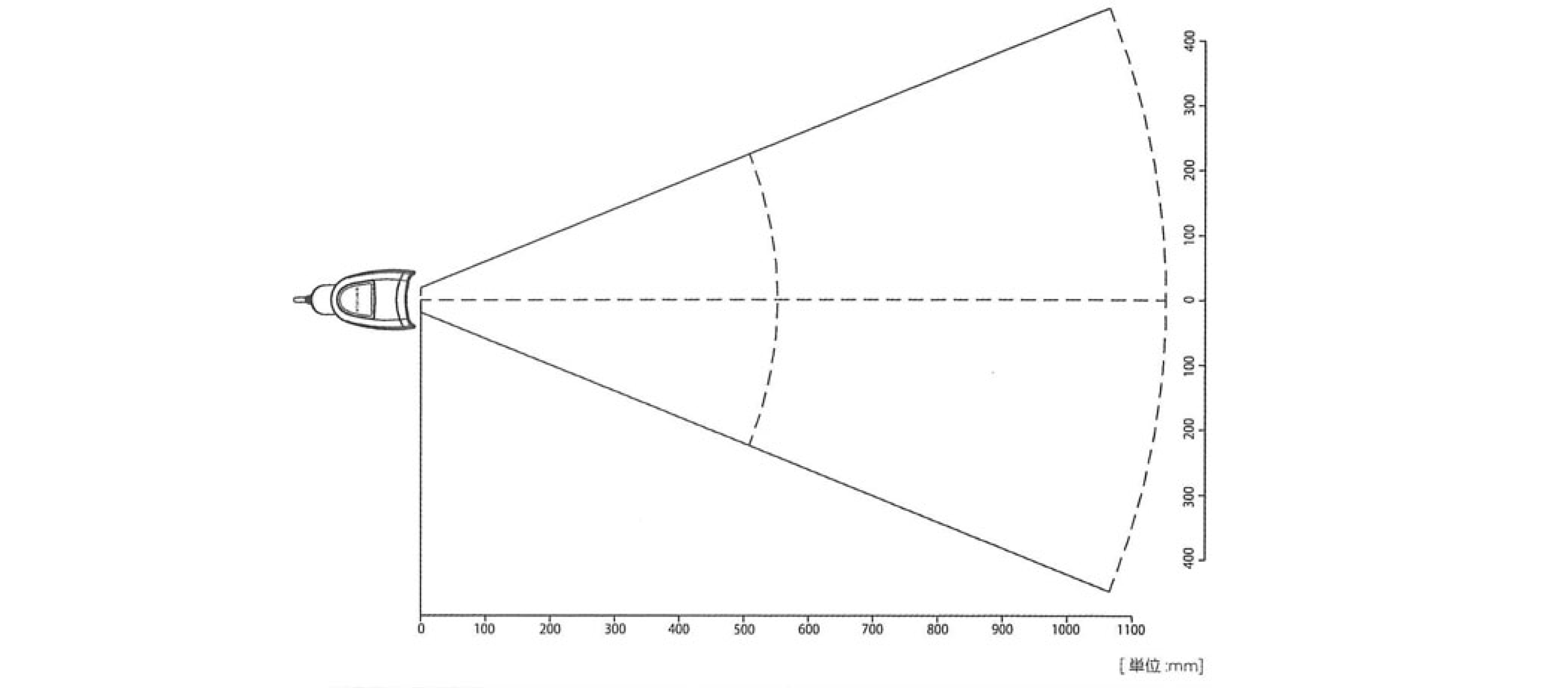

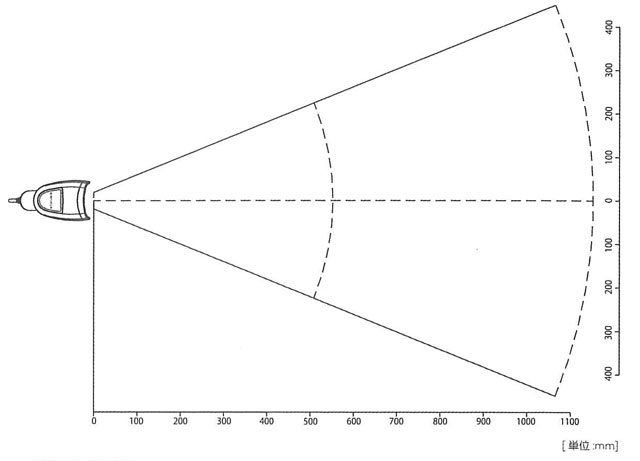

読取深度参考値
シンボル | 分解能(mm) | 近方(mm) | 遠方(mm) |
---|---|---|---|
CODE 39 | 0.127 | 5 | 100 |
CODE 39 | 0.254 | 0 | 260 |
JAN | 0.33 | 0 | 330 |
CODE 39 | 0.5 | 0 | 570 |
CODE 39 | 1.0 | 0 | 1000 |
※ | 深度は周辺温度25℃でのTyp値です。 チャートのPCS値は0.9です。 |

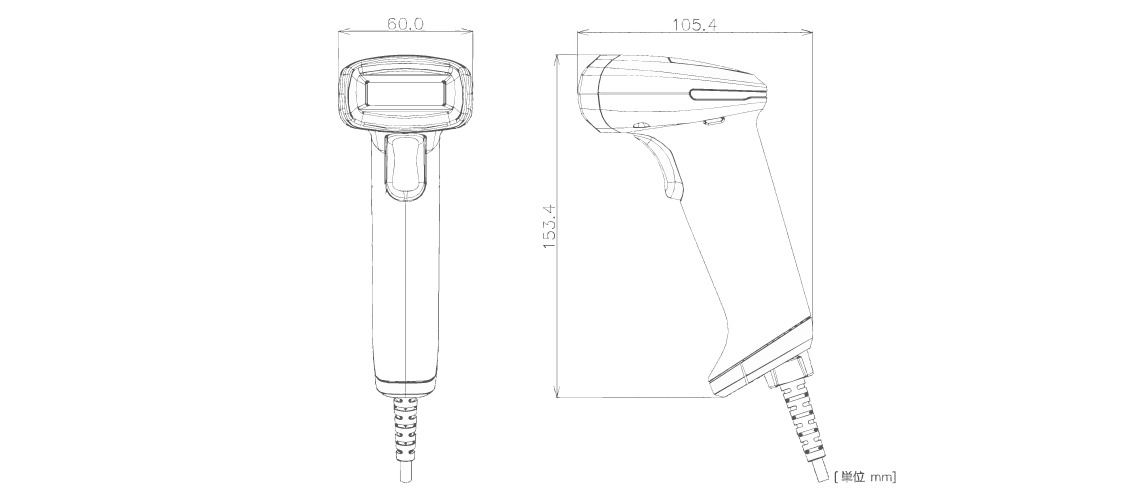

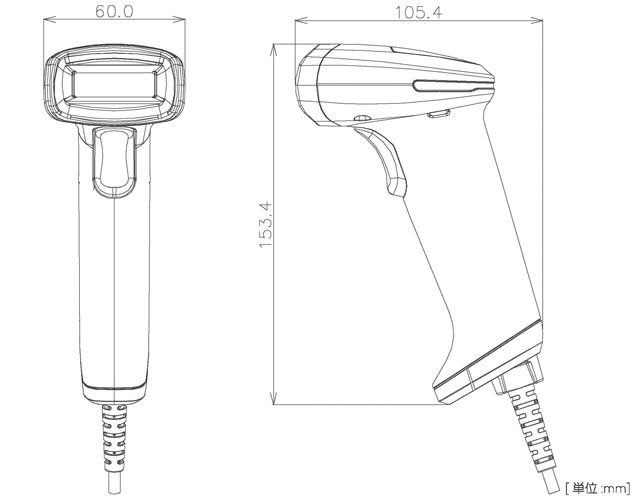

寸法図

■ 仕様表
項目 | 仕様 | |
---|---|---|
インターフェイス | USB(HID/COM),RS-232C | |
入力電源電圧 | 4.5~5.5V | |

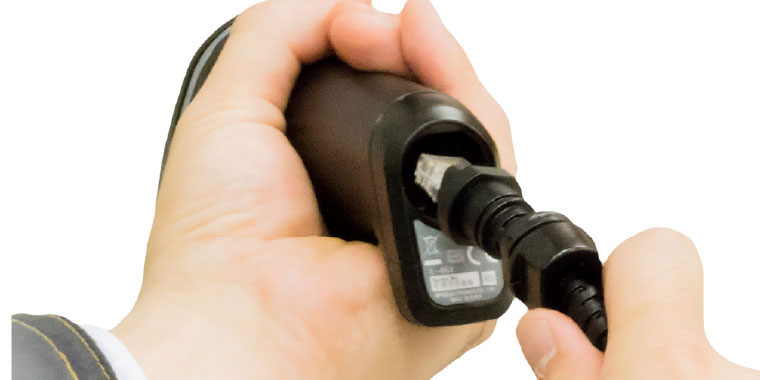

ケーブル | 2.0mストレート標準(脱着式接続済み) | |
コネクタ | USB:USB-Aプラグ RS-232C:D-sub 9pinメス |
|
同梱品 | AC/DCアダプタ(RS-232Cのみ) | |
読取方式 | 赤色レーザ 走査方式 | |
走査速度 | 100スキャン/秒 | |
読取光源 | Class2 半導体レーザ 波長:650nm | |
読取確認 | 上面パネル/サイドバー3色LED表示、ブザー、バイブレーション | |
最小分解能 | 0.076mm | |
PCS値 | 0.2以上 | |
傾斜読取 | ピッチ:±35° スキュー:±50°(±8°デッドゾーン) チルト:±20° |
|
移動体読取 | 6.0m/s (0.33mm EAN/UPC@130mm) | |
温度 | 動作温度 | -5~50℃ |
保存温度 | -30~60℃ | |
湿度 | 動作湿度 | 0~90%RH(非凍結、非氷結) |
保存湿度 | 0~90%RH(非凍結、非氷結) | |
周辺照度 | 太陽光:80,000lx以下 蛍光灯:4,000lx以下 |
|
耐落下強度 | 1.8m(コンクリート床面) 5面3サイクル自然落下、異常がないこと |
|
抗菌仕様 | JIS Z 2081準拠(白モデル) | |
保護構造 | IP42準拠 | |
環境負荷 | RoHS指定準拠 | |
レーザ安全規格 | IEC/EN60825-1:2014 Class 2 JIS C 6802:2014 クラス2 CDRH Class II |
|
EMI/RFI | VCCI/EN55032/FCC Class-B(住宅、商業および軽工業環境) | |
質量 | 約112g(ケーブルを除く) | |
外形寸法 | 105.4×60.0×153.4mm(D×W×H) |
型番
■ L-46R ガンタイプバーコードレーザスキャナ
型番 | 仕様 |
---|---|

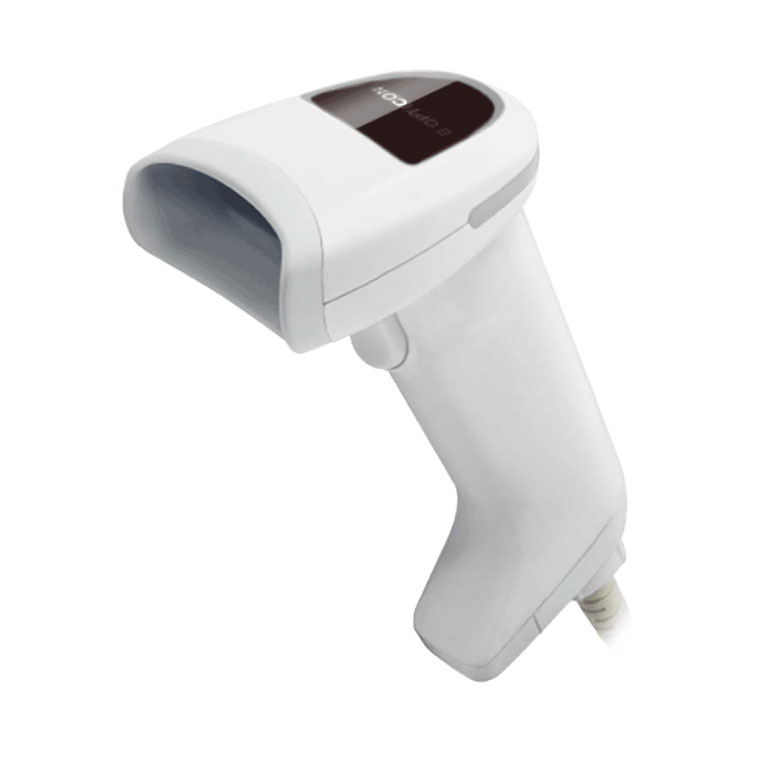

L-46R-V-WHT-USB(*1) | ガン型レーザスキャナ, USB標準2mケーブル付 |

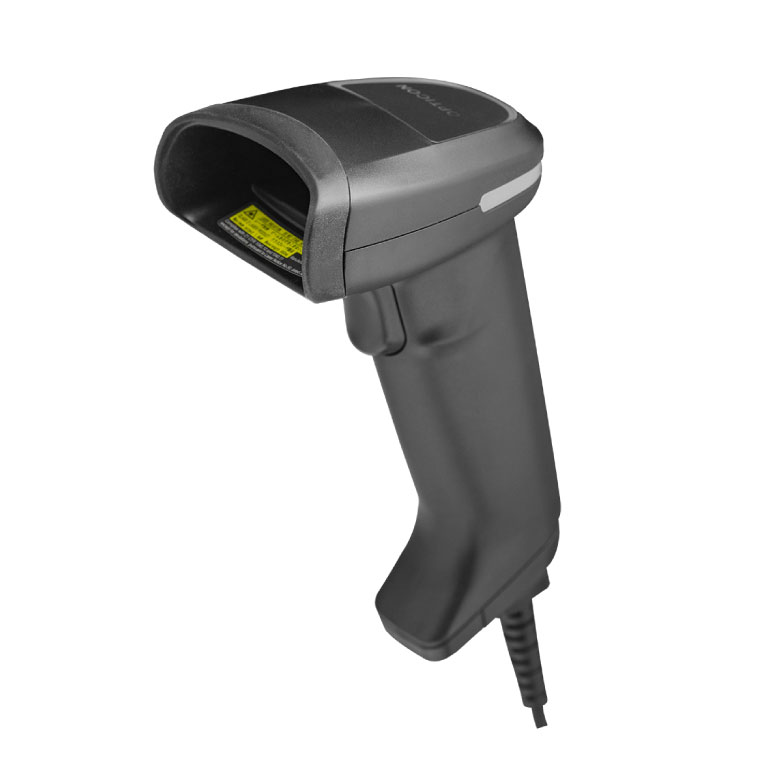

L-46R-V-BLK-USB(*1) | ガン型レーザスキャナ(黒), USB標準2mケーブル付 |
L-46R-V-WHT-RS232C | ガン型レーザスキャナ, RS232C標準2mケーブル/ACアダプタ付 |
(*1) | USBキーボードインターフェイス(HID)とUSBバーチャルCOMインターフェイスに対応しています。 Windows 10/11に対応しています。 |
■ オプション
型番 | 仕様 |
---|---|

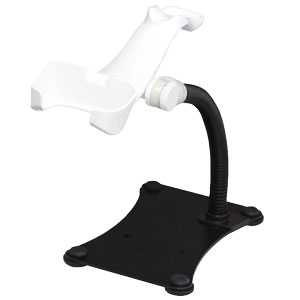

STD-46 | L-46用オートスタンド |

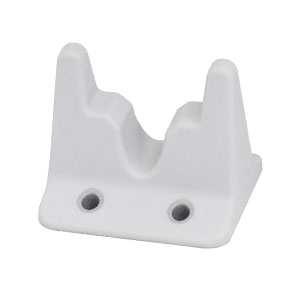

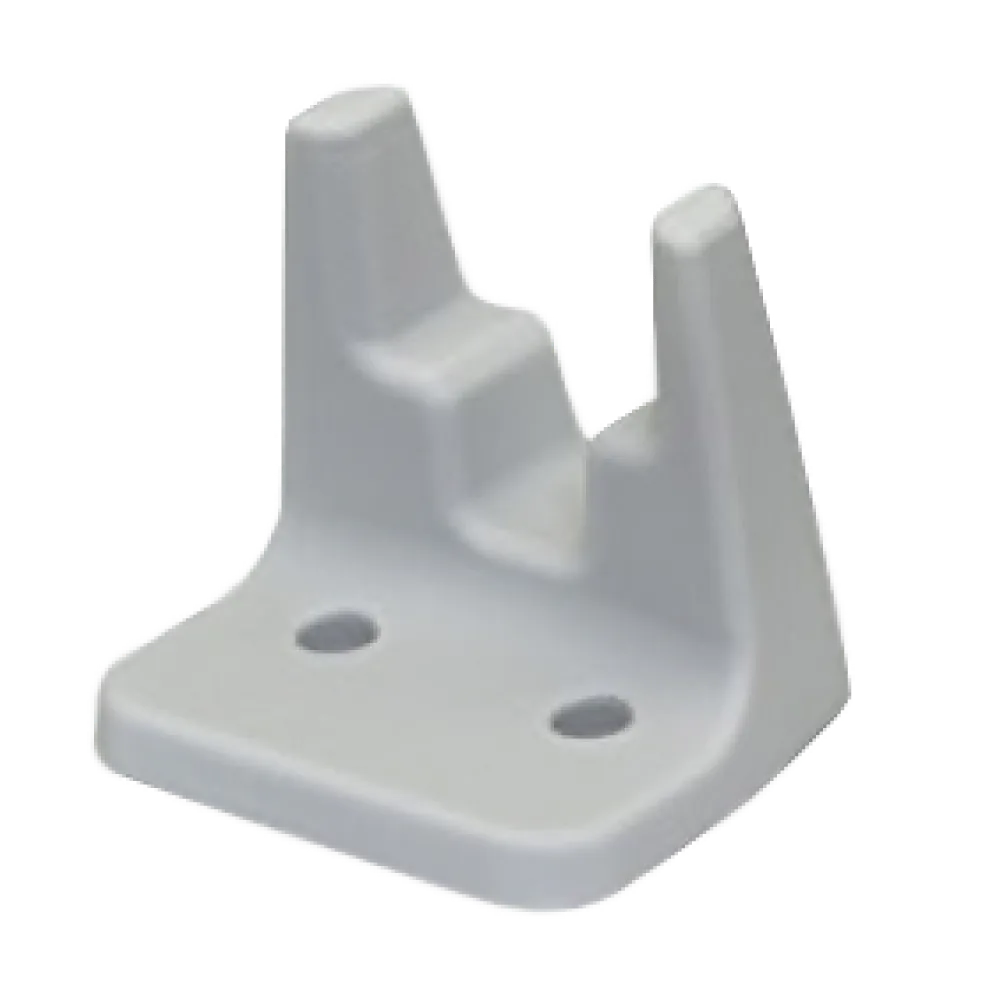

STD-4101 | スキャナホルダー(L46/C36/3601共通) |
※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
