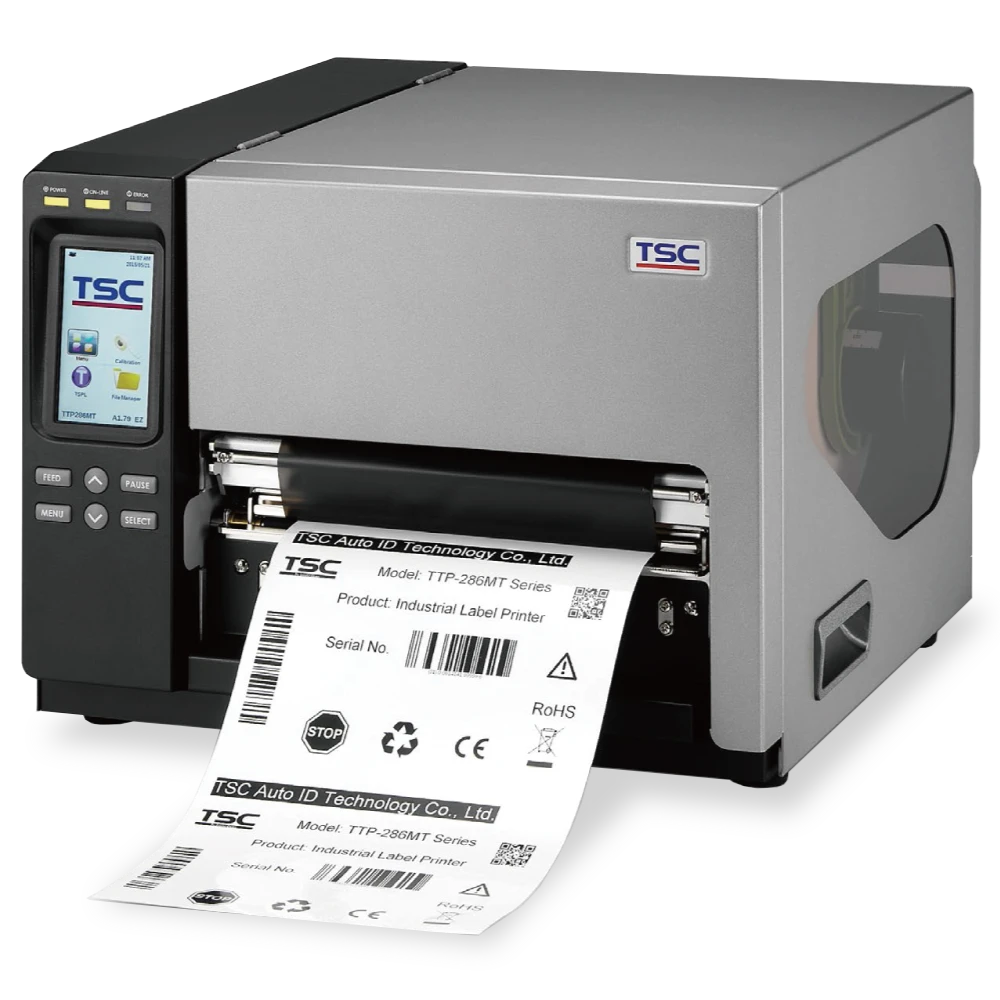

TTP-286MT/384MT インダストリアルバーコードプリンタ (8インチ用紙幅・熱転写式＆感熱式・高精細印刷)
大量印刷に対応する、高精細インダストリアルプリンタ
ベストプライス
- 印刷方式：
熱転写式＆感熱式 - 用紙幅：
8インチ - 最大印刷速度：
152mm/秒（TTP-286MT） - 最大解像度：
300dpi（TTP-384MT）
- セントロニクス搭載
- 画像印刷
- 特長
- 仕様
- 型番

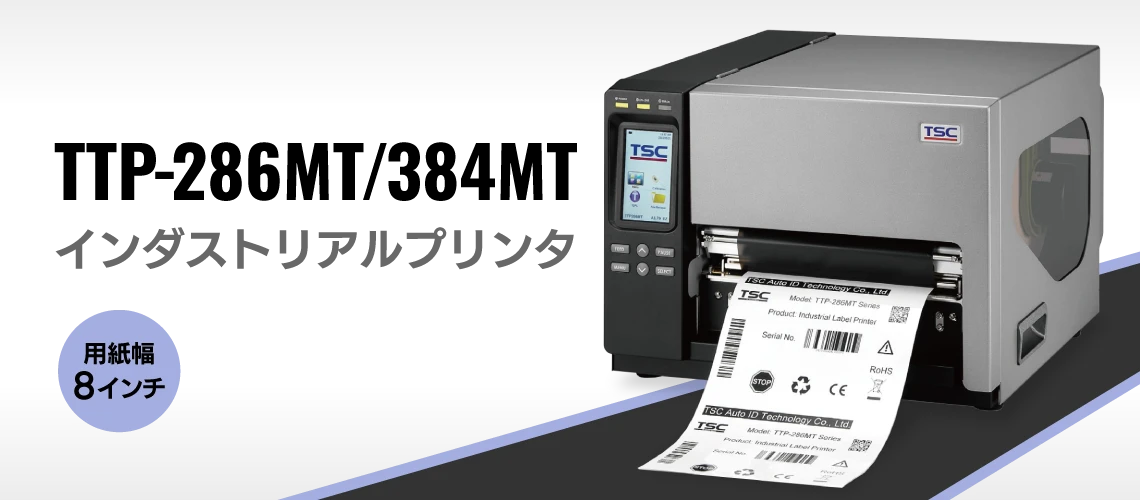

8インチ幅用紙に対応した産業用ラベルプリンタ
セントロニクス搭載
TTP-286MT/384MTシリーズは、203dpiのTTP-286MTと300dpiのTTP-384MTをラインアップし、用途に応じて解像度や印刷速度を選択できる産業用バーコードラベルプリンタです。大量のラベル発行、高精細なラベル印刷、製造・倉庫・物流現場での運用など、幅広い業務に対応します。
物流倉庫や製造現場でのパレットラベル、銘板ラベル、警告ラベル、ドラム缶ラベルなど、大判ラベルの発行に適しています。
特長

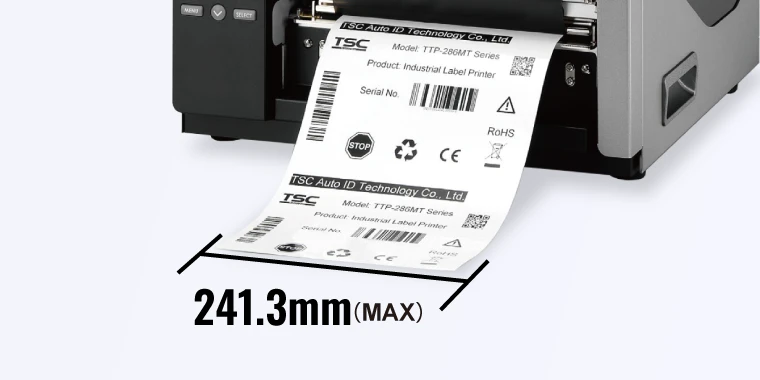

用紙幅241.3 mmに対応
最大ラベル幅 241.3 mm（9.5インチ）、最大印字幅 219.5 mm（8.64インチ）に対応します。
※ 実際の印字幅はリボンやラベルサイズで異なります。

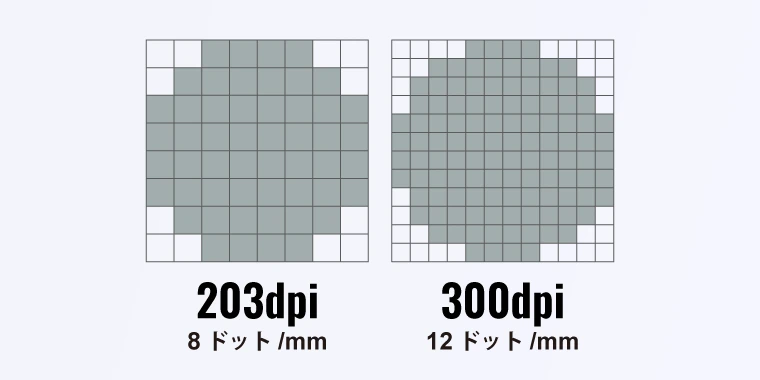

選べる2つの解像度モデル
- TTP-286MT：203dpi
- TTP-384MT：300dpi

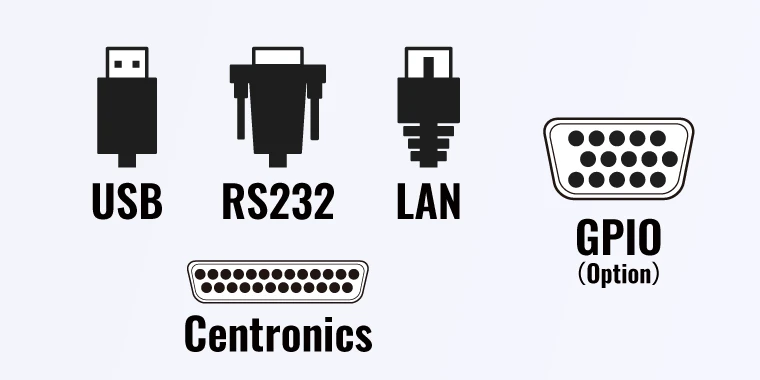

マルチコネクティビティ
RS-232、USB、LAN、セントロニクスに対応。オプションでGPIOインターフェイスも追加可能です。

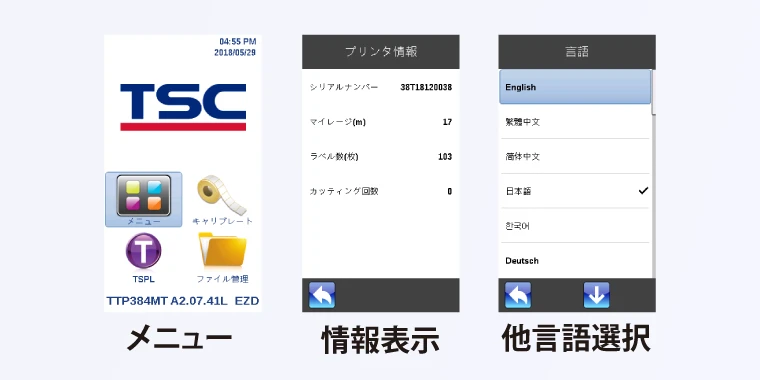

操作性の高いタッチパネル
カラータッチパネルで簡単操作。日本語をはじめ多言語に対応しています。

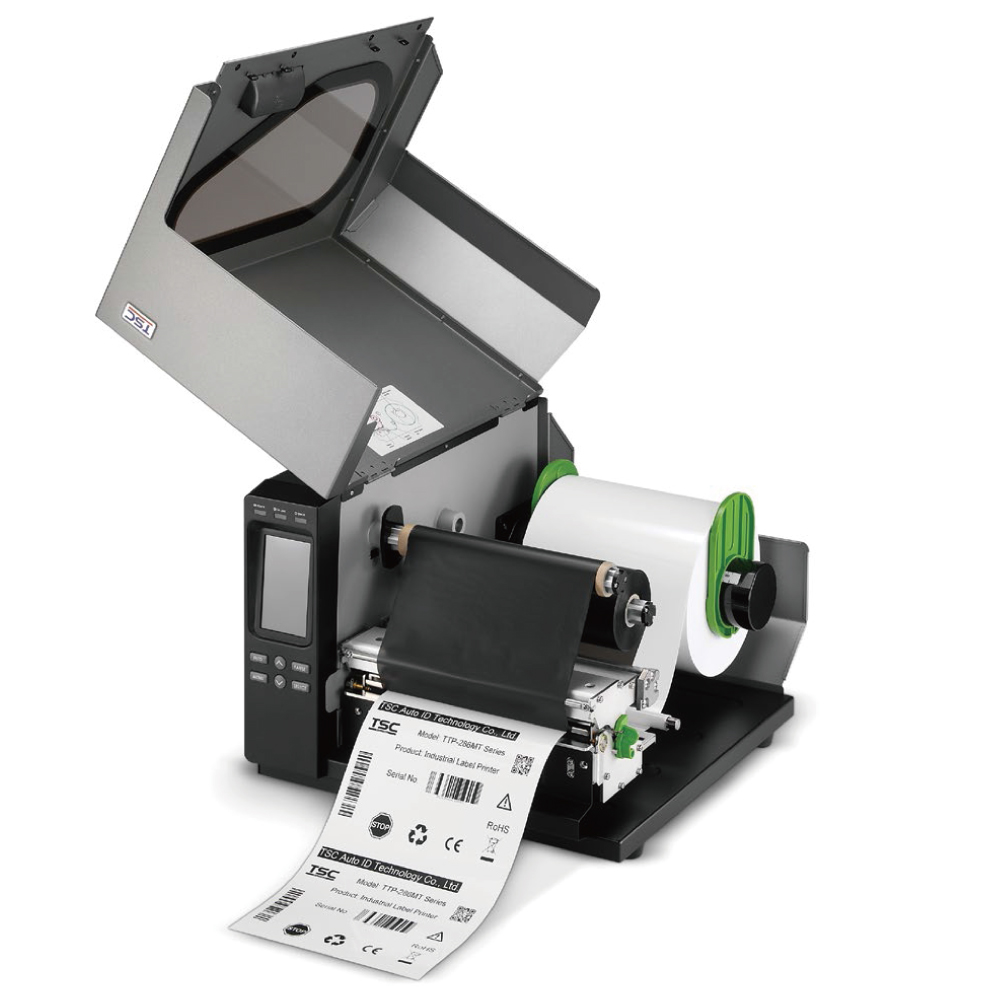

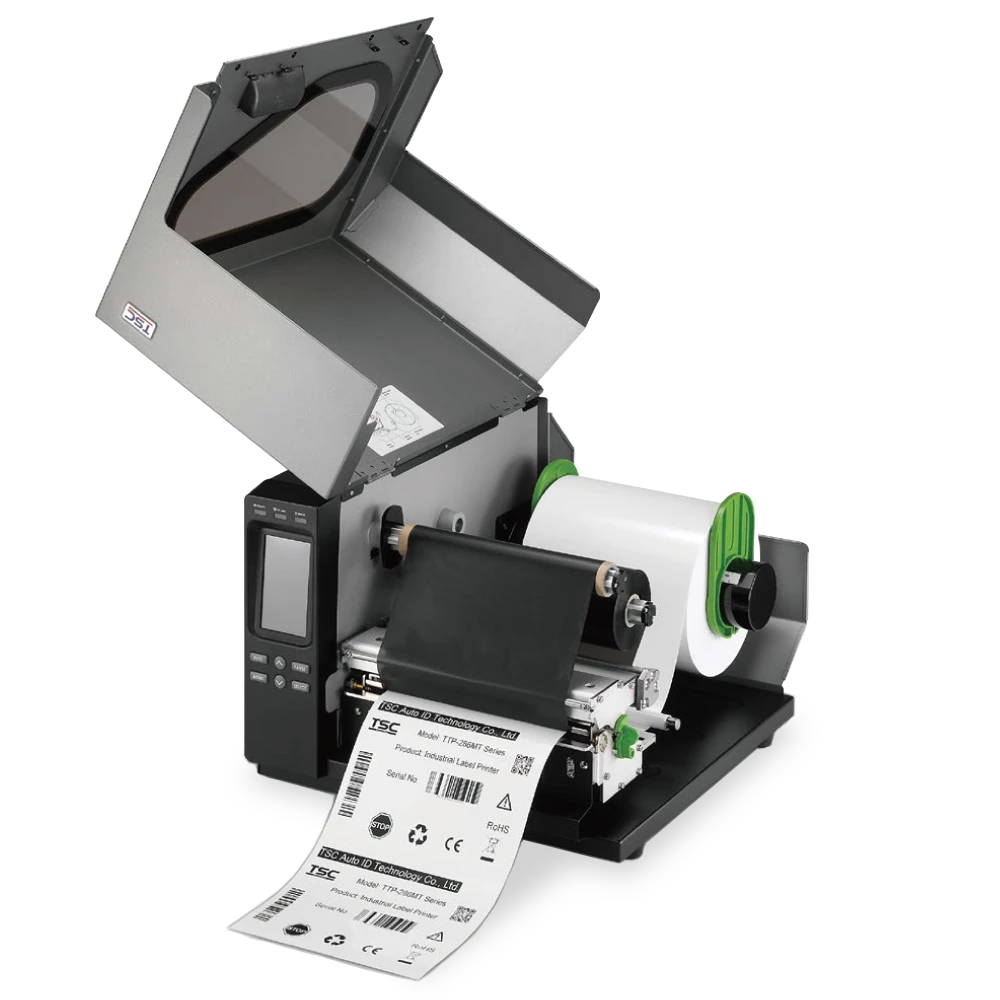

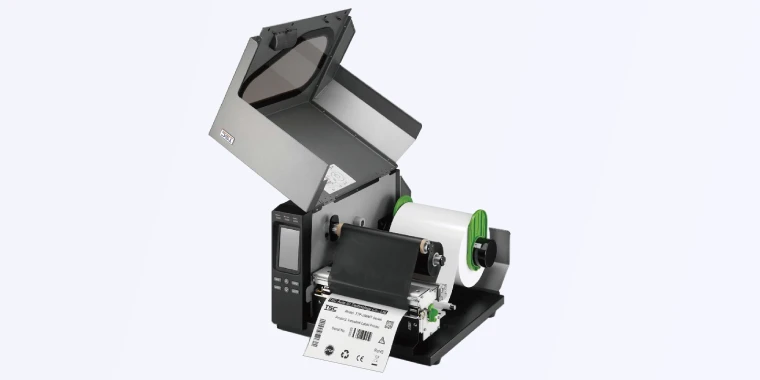

スムーズなメンテナンス
作業しやすいフルオープンカバーを採用。交換部品や消耗品のメンテナンスが容易です。
おすすめ用途例
- 物流倉庫・製造現場での大量ラベル発行
- 品番ラベル・銘板ラベル
- パレットラベル
- 警告ラベル
- ドラム缶ラベル
- 看板ラベル
- 複数ラベル（横に2枚または3枚のラベル）
仕様
プリンタ言語エミュレーション機能
本プリンタは各プリンタ言語のエミュレーション機能を備えており、既存システムの大幅な変更を行うことなく、スムーズな置き換え（リプレース）を実現します。
エミュレーション対応プリンタ言語
- SBPL(SATO Barcode Printer Language）
- ZPL® (Zebra Programming Language)
- EPL™ (Eltron Programming Language)
※プログラム言語は各社の商標または登録商標です。
※すべてのコマンドや機能の完全な互換性を保証するものではありません。
※機種や設定、使用しているコマンド内容によっては、動作確認や調整が必要となる場合があります。
※エミュレーション機能を利用してプリンタ置き換えを行う場合は、貸出機による実運用環境下での事前評価をお願いします。
貸出機のお申し込みはこちら 「貸出しデモ機のお申込みフォーム arrow_circle_right」

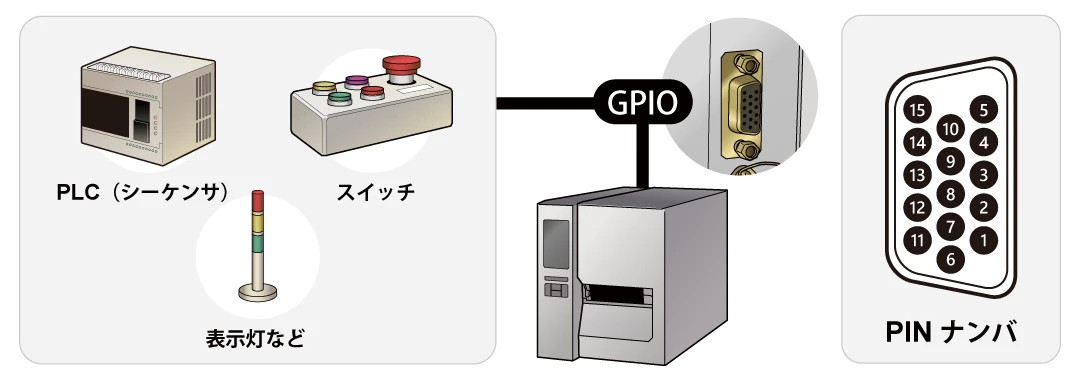

GPIOインターフェイス（オプション）
GPIOインターフェイスの入出力信号により、シーケンサやパトライト、各種ボタンなどをプリンタに接続し、プリンタのステータス取得や制御を行うことができます。
| PIN | シグナル名 |
|---|---|
| 1 | GND-IO |
| 2 | 5V-IO |
| 3 | GPI-1 |
| 4 | GPI-2 |
| 5 | GPI-3 |
| 6 | GPI-4 |
| 7 | 24V-IO |
| 8 | GND-IO |
| 9 | GPO-1 |
| 10 | GPO-2 |
| 11 | GPO-3 |
| 12 | GPO-4 |
| 13 | GPO-5 |
| 14 | GPO-6 |
| 15 | GPO-7 |
| GPOn （出力） |
内容 |
|---|---|
| FAULT | プリンタ異常時に出力します |
| FAULT RIBBON |
リボンエラー時に出力します |
| FAULT PAPER |
ペーパー切れかペーパージャム時に出力します |
| FAULT CARRIAGE |
キャリッジオープン時に出力します |
| FAULT MEMORY |
メモリエラー時に出力します |
| FAULT CUTTER |
カッターエラーを出力します |
| FAULT OVERHEAT |
ステッピングモータかプリントヘッドがオーバーヒート時に出力します |
| PAUSE | ポーズステータス時に出力します |
| TAKELABEL |
ラベル取り待ち時に出力します |
| IDLE | プリンタアイドル時に出力します |
| 印刷中に出力します |
| GPIn （入力） |
内容 |
|---|---|
| PAUSE | ポーズステータスをトグルします |
| PAUSE ON |
ポーズステータスに入ります |
| PAUSE OFF |
ポーズステータスをキャンセルします |
| ラベルのバッチ印刷を行います | |
| PRINT n |
n枚のラベルを印刷します（※1） |
| CUT | カッターを動作させます |
| FEED n |
nドット分ラベルをフィードします（※1） |
| BACKFEED n |
nドット分ラベルをバックフィードします（※1） |
| FORMFEED |
1ラベル分フィードします |
| BACKLABEL |
印刷開始位置までバックフィードします |
| INPUT n | nには、テキストまたはコマンドを指定します nは、プリンタに対するトリガとなります（※2） |
| ※1 | 最大32000 |
| ※2 | n=最大15バイト |
対応印刷コード
- 一次元コード（バーコード）
- Code 39, Code 93, Code 128UCC, Code 128 subsets A.B.C, Codabar, Interleave 2 of 5, EAN-8, EAN-13, EAN-128, UPC-A, UPC-E, EAN and UPC 2(5) digits add-on, MSI, PLESSEY, POSTNET, RSS-Stacked, GS1 DataBar, Code 11
- 二次元コード（QRなど）
- PDF-417, Maxicode, DataMatrix, QR code, Aztec
仕様
| 項目 | 仕様 | |
|---|---|---|
| 筐体 | ダイキャストベース/大型ビューウィンドウ付きカバー | |
| 寸法 | 440 mm (W) × 336 mm (H) × 514 mm (D) | |
| 重量 | 23.7 kg | |
| ロール紙容量 | 外径 208.3 mm (8.2インチ) | |
| リボン容量 | 長さ 600メートル、最大外径90 mm、1インチコア (外側インク対応) | |
| リボン幅 | 110 mm ～ 254 mm | |
| プロセッサ | 32ビット RISC CPU | |
| メモリ |
|
|
| インターフェイス |
|
|
| 電源 | 内蔵ユニバーサルスイッチング電源
|
|
| スイッチ/ボタン |
|
|
| LCD | 4.3インチ カラーディスプレイ 480 × 272 px、 抵抗膜式タッチスクリーン 多言語選択可能 |
|
| センサ |
|
|
| リアルタイムクロック | 標準装備 | |
| 内蔵フォント |
|
|
| フォント＆バーコード回転 | 0、90、180、270度 | |
| プリンタ言語 | TSPL（TSCプリンタ用プログラミング言語） | |
| エミュレーション （ファームウェア） |
TSPL-EZS 対象プリンタ言語：SBPL, ZPL®, EPL™ |
|
| 動作温度 | 5 ～ 40℃ | |
| 動作湿度 | 20 ～ 85%（結露なきこと） | |
| 保管温度 | -40 ～ 60℃ | |
| 保管湿度 | 10 ～ 90% （結露なきこと） | |
| 安全規格 | FCC Class A, CE Class A, UL, CUL, TÜV/Safety | |
| 環境への配慮 | RoHS、WEEE対応 | |
| 保証 | プリンタ: 2年間 プリンタヘッド: 25km あるいは12ヶ月のいずれか早い方 プラテン: 50km あるいは12ヶ月のいずれか早い方 |
|
| ※1 | スキャナ/キーボードの接続が可能 |
印刷部
| 仕様 | TTP-286MT | TTP-384MT |
|---|---|---|
| 解像度 | 8ドット/mm(203dpi) | 12ドット/mm(300dpi) |
| 印刷方式 | 熱転写式＆感熱式 | |
| 最大印字速度 | 152mm/秒 | 102mm/秒 |
| 最大印字幅 | 216mm | 219.5mm |
| 最大印字長 | 11,430mm | 5,080mm |
用紙部
| 仕様 | TTP-286MT | TTP-384MT |
|---|---|---|
| 用紙タイプ | 連続紙、ダイカット、ファンフォールド、タグ、ノッチ、ブラックマーク、ミシン目（外巻き） | |
| 用紙幅 | 101.6 ～ 241.3 mm | |
| 用紙厚み | 0.06 ～ 0.254 mm | |
| 用紙芯直径 | 76.2 mm | |
| ラベル長 | 25.4 ～ 11,430 mm | 25.4 ～ 5,080 mm |
型番
型番：TTP-286MTシリーズ インダストリアルバーコードプリンタ
セット内容
- プリンタ本体
- USBインターフェイスケーブル
- ACアダプタ
- 電源コード
- リボンコア
- WindowsラベリングソフトCDディスク
- ドキュメント
| 型番 | 仕様 |
|---|---|
| TTP-286MT | インダストリアルバーコードプリンタ
印刷解像度200dpi 用紙幅8インチ幅, 印刷速度6インチ/秒, 4.3インチタッチパネルLCD RS232/USB/セントロニクス/LAN |
| TTP-384MT | インダストリアルバーコードプリンタ
印刷解像度300dpi 用紙幅8インチ幅, 印刷速度4インチ/秒, 4.3インチタッチパネルLCD RS232/USB/セントロニクス/LAN |
オプション/交換部品
| 型番 | 仕様 |
|---|---|
| 98-0350033-10LF | プラテンローラ Assy |
| 98-0350060-01LF | プリントヘッド Assy, 200dpi |
| 98-0350060-00LF | プリントヘッド Assy, 300dpi |
| TTP286MT-CF | スタンダードカッターモジュール |
| TTP286MT-CF-HVY | ヘビーデューティーカッターモジュール |
| MX240P-GPIO | GPIO Assy(パラレルポート付) |
ラベル・リボン
| 型番 | 仕様 |
|---|---|
| L-TT200100X-NP-3CR | 熱転ラベルロール紙(NPコート紙), 200 × 100mm, 1500枚巻, ミシン目有り, 3インチコア, 外巻き |
| L-DT200100X-3CR | 感熱ラベルロール紙, 200 × 100mm, 1500枚巻, ミシン目有り, 3インチコア, 外巻き |
| R-WX220-600M-SR290 | ワックスリボン, 220mm幅, 600m巻 |
| R-RS220-600M-SD100 | レジンリボン, 220mm幅, 600m巻 |
※ ラベルロール紙、リボンの発注は10巻単位とさせていただきます。
※ カスタム仕様ラベルについては、弊社担当者までお問合せください。
