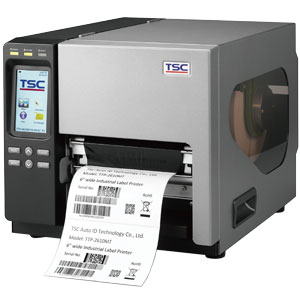

TTP-2610MTシリーズ インダストリアルバーコードプリンタ（6インチモデル）
ラインナップ
8インチモデル TTP-286MTシリーズ - 特長
- 仕様
- 型番
- ダウンロード
日本語メニュー対応。
タッチパネルなのでそのまま操作ができます。
-
6インチ幅印字モデル
最大印字幅：168mm
ラベル幅：50.8 ～ 172.7 mm -
カラーLCDと6つのボタンでらくらく操作
4.3インチのカラータッチ液晶画面を搭載
タッチパネル操作と6個の操作ボタンでプリンタ設定やジョブ状況の確認が簡単 -
マルチインターフェイス対応
RS232/USB/セントロニクス/LANに対応
GPIO（オプション）
-
高速印字に対応
TTP-2610MT：305mm/秒
-
microSDでフラッシュメモリを拡張可能
512 MB フラッシュメモリと256 MB SDRAMを搭載
microSDカードでフラッシュメモリ拡張可能（最大32 GB） -
TSPL-EZ™ （コマンドセット）
Oracle、SAP、Unix、AS/400、Windowsなど、さまざまな IT 環境で動作します。スタンドアローンでの運用も可能
-

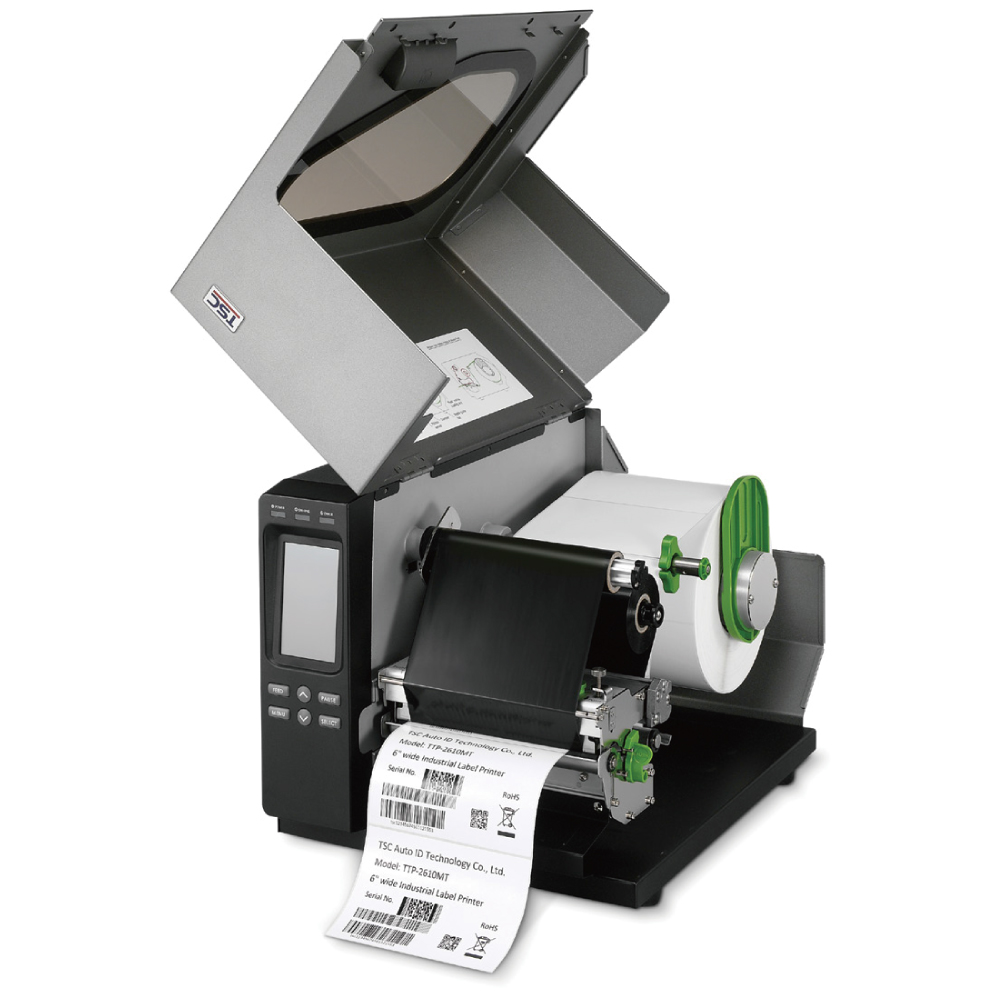

リボン・ラベルの交換が簡単な設計
ラベル・リボン収納部分が大きく開くので、消耗品の交換もらくらく
対応バーコード
- 一次元コード（バーコード）
- Code 39, Code 93, Code 128UCC, Code 128 subsets A.B.C, コーダバー, インターリーブド」 2 of 5, EAN-8, EAN-13, EAN-128, UPC-A, UPC-E, EAN and UPC 2(5) digits add-on, MSI, PLESSEY, POSTNET, China POST, GS1 DataBar, Code 11
- 二次元コード
- PDF-417、マキシコード、データマトリクス、QRコード、Aztec
GPIOインターフェイスアプリケーション(オプション)
GPIOインターフェイスの入出力信号により、シーケンサやパトライト、各種ボタンなどをプリンタに接続し、プリンタのステータス取得や制御を行うことができます。
| 仕様 | TTP-2610MT | TTP-368MT | |
|---|---|---|---|
| 解像度 | 8ドット/mm (203 dpi) | 12ドット/mm (300 dpi) | |
| 印刷方式 | 熱転写式＆感熱式 | ||
| 最大印字速度 | 305mm (12インチ)/秒 | 254mm (10インチ)/秒 | |
| 最大印字幅 | 168mm (6.61インチ) | ||
| 最大印字長 | 14,732mm (580インチ) | 6,604mm (260インチ) | |
| ケース | ダイキャストアルミフレーム/ 大型ビューウィンドウ付きメタルカバー |
||
| 寸法 | 355mm (W) x 337 mm (H) x 520 mm (D) | ||
| 重量 | 23 kg | ||
| ロール紙容量 | 外径208.3 mm (8.2インチ) | ||
| リボン容量 | 長さ450メートル、最大外径81 mm、1インチコア (内側/外側インク対応) | ||
| リボン幅 | 50.8mm ～ 178 mm | ||
| プロセッサ | 32ビット RISC CPU | ||
| メモリ | 512MB フラッシュメモリ 256 MB SDRAM microSDカードスロット（最大32 GB） |
||
| インターフェイス | USB 2.0 RS-232 イーサネット 10/100Mbps USB ホスト（スキャナ/キーボード接続可能） セントロニクス GPIO（オプション） |
||
| 電源 | 内蔵スイッチング電源 入力：AC 100-240V, 3A, 50-60Hz 出力：DC 24V, 8.33A, 200W |
||
| LCD | 16 ビットカラー, 480 x 272 ピクセル, バックライト, 抵抗膜式タッチスクリーン | ||
| スイッチ、ボタン | 電源スイッチ×1 ボタン×6 （Menu, Pause, Feed, Up, Down, Select） |
||
| センサ | 透過ギャップセンサ (位置調整可能) 反射タイプブラックマークセンサ (位置調整可能) ヘッドオープンセンサ リボンエンコードセンサ リボンエンドセンサ |
||
| リアルタイムクロック | 標準装備 | ||
| 内蔵フォント | 英数字ビットマップフォント（8種） Monotype Imaging® スケーラブル (CG Triumvirate Bold Condensed) フォント（1種） |
||
| 印字回転 | 0°, 90°, 180°, 270° | ||
| コマンドセット (ファームウェア) |
TSPL-EZ™(EPL、ZPL、ZPL IIエミュレーション搭載) | ||
| 用紙タイプ | 連続紙、ダイカット、ファンフォールド、タグ、ノッチ、ブラックマーク（外巻き） | ||
| 用紙幅 | 50.8 ～ 172.7 mm | ||
| 用紙厚 | 0.06 ～ 0.254 mm | ||
| 用紙芯直径 | 76.2mm（3インチ） | ||
| 用紙長 | 10 ～ 14,732 mm | 10 ～ 6,604 mm | |
| 温度 | 動作 | 5 ～ 40°C | |
| 保管 | -40 ～ 60°C | ||
| 湿度 | 動作 | 25 ～ 85% 結露なきこと | |
| 保管 | 10 ～ 90% 結露なきこと | ||
| 安全規格 | FCC クラス A, CE クラス A, CCC | ||
| 環境への配慮 | RoHS,WEEE対応 | ||
| アクセサリ | WindowsラベルソフトCD クイックスタートガイド USBケーブル 電源ケーブル リボンコア |
||
| 保証 | プリンタ: 2年間 プリンタヘッド: 25 km (100万インチ)あるいは12ヶ月のいずれか早い方 プラテン: 50 km (200万インチ)あるいは12ヶ月のいずれか早い方 |
||
■ TTP-2610MTシリーズ インダストリアルバーコードプリンタ（6インチモデル）
| 型番 | 仕様 |
|---|---|
| TTP-2610MT | インダストリアルバーコードプリンタ(200dpi, 6インチ幅, 12インチ/秒, 4.3インチタッチパネルLCD), RS232/USB/セントロニクス/LAN |
| TTP-368MT | インダストリアルバーコードプリンタ(300dpi, 6インチ幅, 10インチ/秒, 4.3インチタッチパネルLCD), RS232/USB/セントロニクス/LAN |
■ オプション
| 型番 | 仕様 |
|---|---|
| 98-0410010-00LF | プラテンローラ Ass'y |
| 98-0410061-00LF | プリントヘッド Ass'y, 200dpi |
| 98-0410061-01LF | プリントヘッド Ass'y, 300dpi |
| TTP2610MT-PEEL | ピールオフキット |
| TTP2610MT-CF-HVY | ヘビーデューティーカッターモジュール |
| MX240P-GPIO | GPIO Ass'y(パラレルポート付) |
■ ラベル・リボン
| 型番 | 仕様 |
|---|---|
| L-TT150075X-NP-3CR | 熱転ラベルロール紙(NPコート紙), 150 × 75mm, 2000枚巻, ミシン目有り, 3インチコア, 外巻き <発注単位：10巻> |
| L-DT150075X-3CR | 感熱ラベルロール紙, 150 × 75mm, 2000枚巻, ミシン目有り, 3インチコア, 外巻き <発注単位：10巻> |
| R-WX154-450M-SR290 | ワックスリボン, 154mm幅, 450m巻き <発注単位：10巻> |
| R-WR154-400M-SR790(*1) ＜販売終了＞ |
ワックス/レジンリボン, 154mm幅, 400m巻き <発注単位：10巻> |
| R-RS154-450M-SD100 | レジンリボン, 154mm幅, 450m巻き <発注単位：10巻> |
| (*1) | このリボン厚みがあるためTTP-2610MT/368MTに装填できるのは400m巻きになります。 |
本製品のダウンロードは下記サイトに移行いたしました
ダウンロードサイトにて、
製品カテゴリは「全製品」のままで
シリーズ名「TTP-2610」を入力して検索してください。
■ ドキュメント
| 名称 | 対応モデル | |
|---|---|---|
| クイックインストールガイド | TTP-2610MT/368MTシリーズ |  |
| 取扱説明書 | TTP-2610MT/368MTシリーズ | |
| ※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
