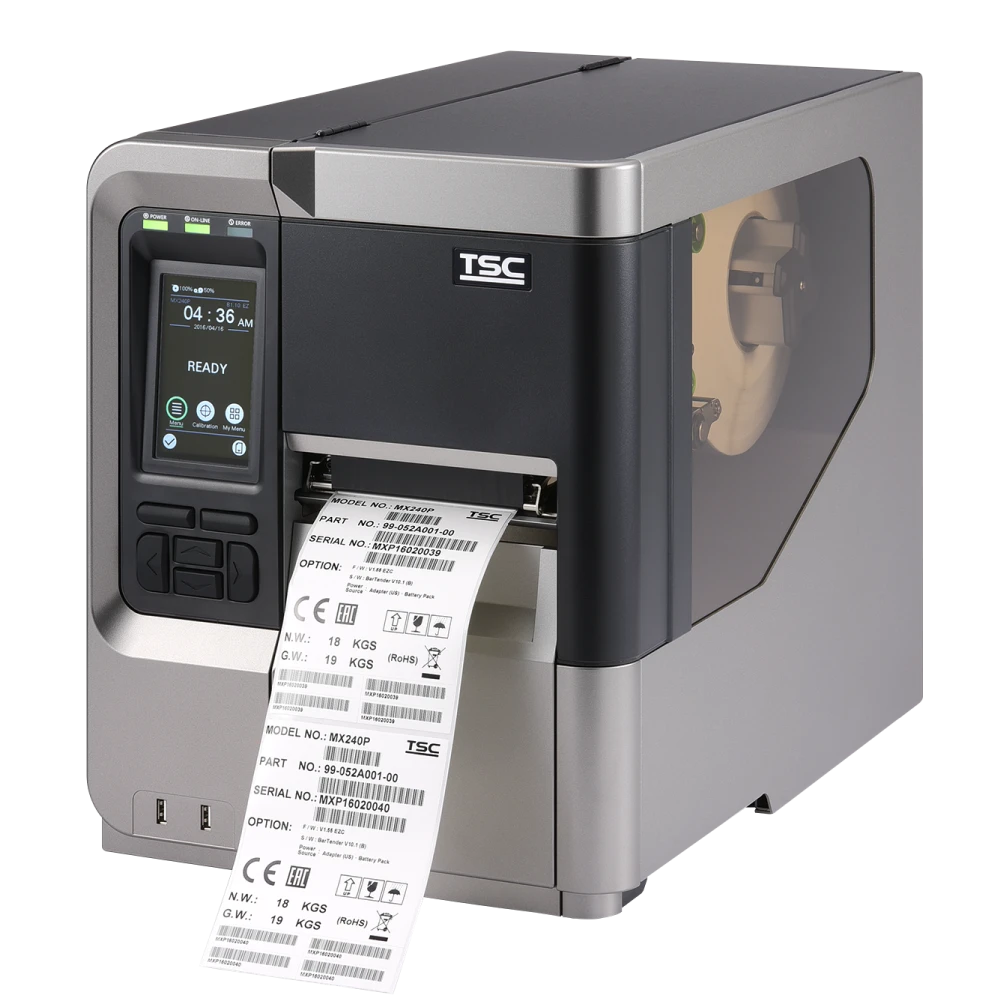

MX241/341/641 インダストリアルバーコードプリンタ (4インチ用紙幅・熱転写式＆感熱式・高速/高精細印刷)

大量印刷に対応する、高速・高精細インダストリアルプリンタ

ベストプライス

  • 印刷方式：
    熱転写式＆感熱式
  • 用紙幅：
    4インチ
  • 最大印刷速度：
    457mm/秒（MX241）
  • 最大解像度：
    600dpi（MX641）
  • 2次元コード印刷
  • バーコード印刷
  • 用紙幅4インチ
  • ラベル印刷
  • USB接続
  • RS232C接続
  • LAN接続
  • 長期保証 2年間
  • ENERGY STAR
  • セントロニクス搭載
  • 画像印刷
  • 内部巻き取り
SBPL・ZPL®コマンド対応のTSCプリンタ一覧ページへ

本プリンタはSBPL・ZPL®コマンド対応！詳しくはコチラarrow_circle_right

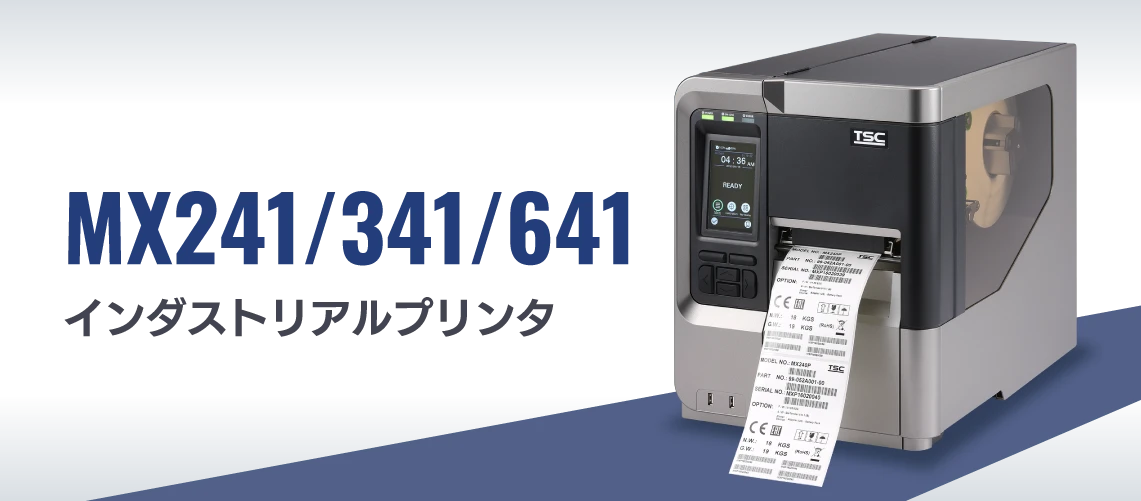

高速・高精細印刷に対応した産業用バーコードプリンタ

大量発行から高精細ラベルまで対応する産業用プリンタ
セントロニクス搭載

MX241シリーズは、用途に応じて解像度や印刷速度を選べる用紙幅4インチ幅対応のインダストリアルバーコードプリンタです。大量ラベル発行、高精細ラベル印刷、製造・物流現場での運用など、幅広い業務に対応します。 セントロニクス（Centronics）インターフェースを搭載し、既存システムとの高い互換性を確保しています。

特長

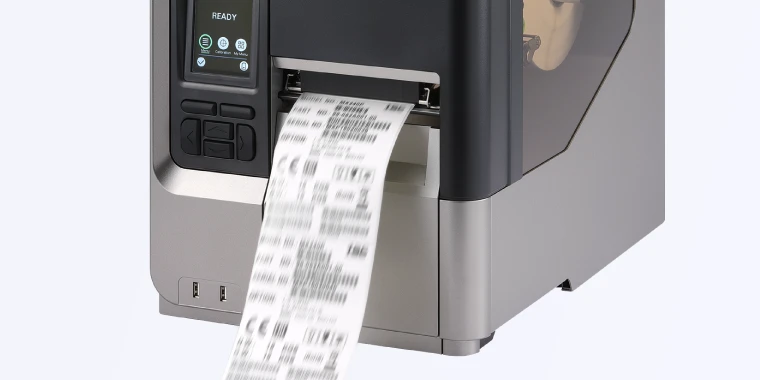

クラス最高レベルの高速印刷（MX241P）

クラス最高レベルの高速印刷
（MX241P）

解像度203dpiで457mm/秒の高速印刷が可能。大量印刷にかかる時間を削減できます。

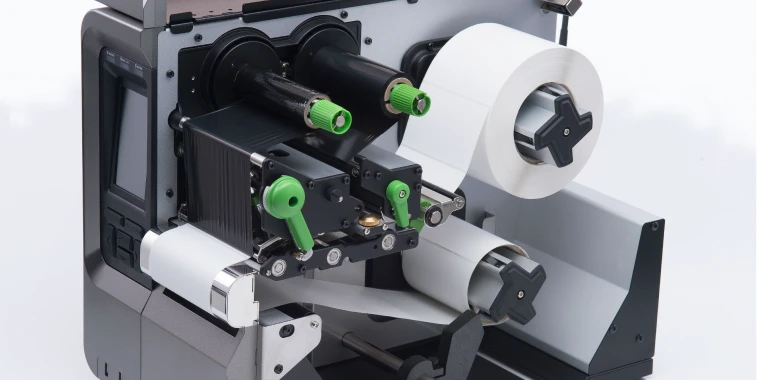

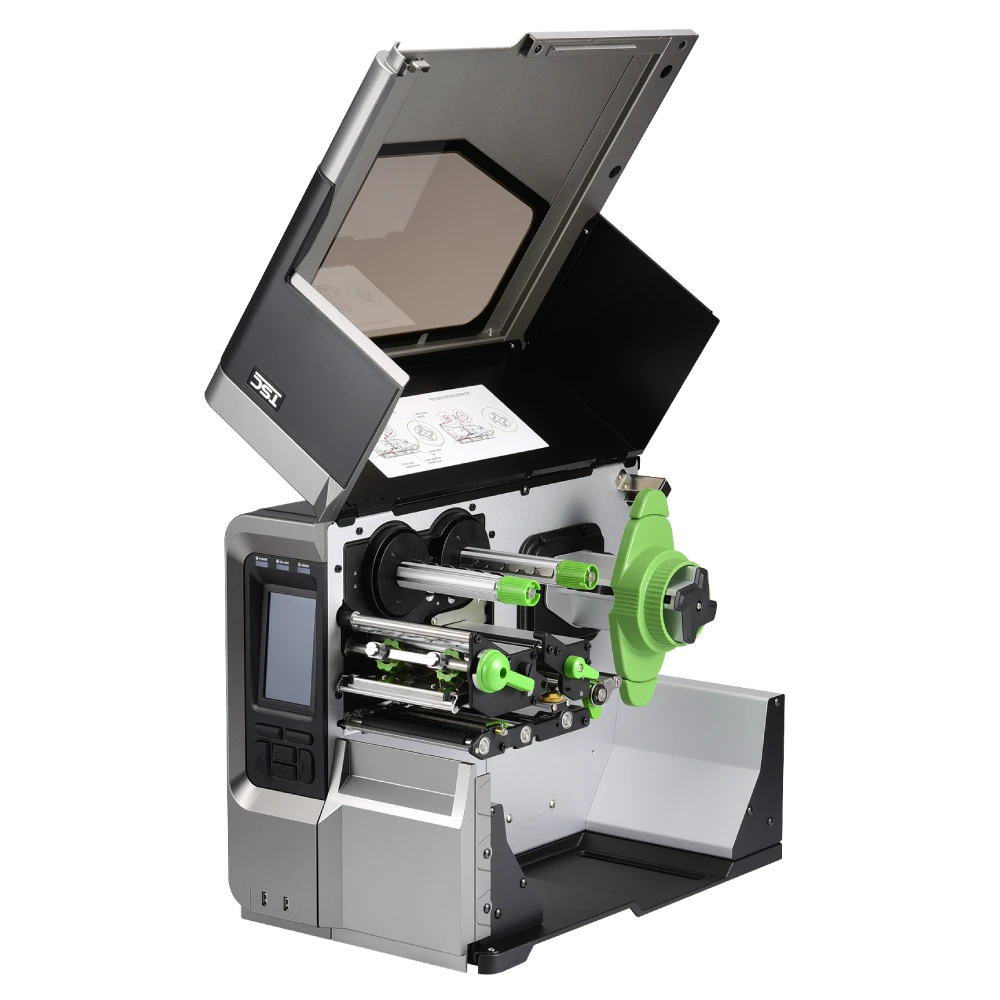

内部巻取り機構搭載モデル

内部巻取り機構搭載モデル
（MXx41P-IRK）

MXx41P-IRKは、外径203.2mm（8インチ）のロール用紙メディアを印刷後に巻き直し、ロール状態にできる内部巻取り機構を搭載しています。

高精細印刷（MX641）

高精細印刷
（MX641）

600dpiの高精細印刷に対応。画像やイラスト、細かな文字をきれいに印刷できます。

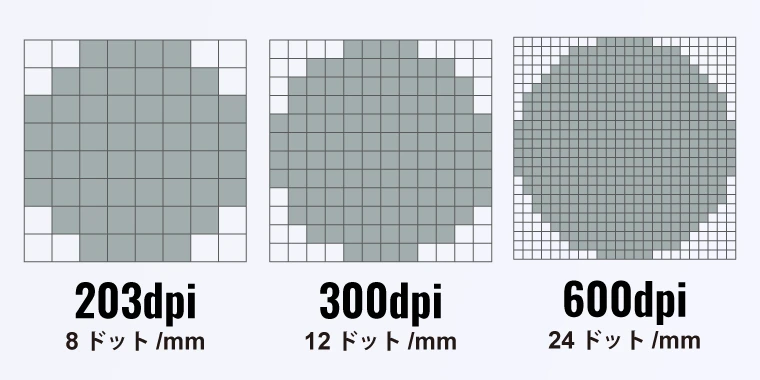

選べる3つの解像度モデル

選べる3つの解像度モデル

  • MX241：203dpi、最大印字速度 457mm/秒
  • MX341：300dpi、最大印字速度 356mm/秒
  • MX641：600dpi、最大印字速度 152mm/秒

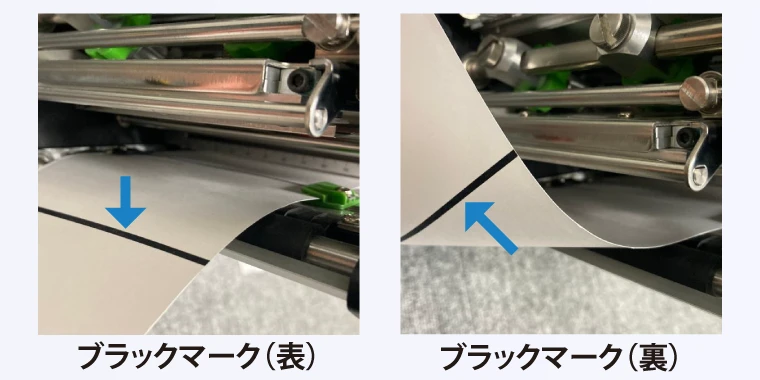

ブラックマークセンサ：表裏対応

ブラックマークセンサ：表裏対応

表面・裏面どちらのブラックマークにも対応。操作パネルで選択できます。

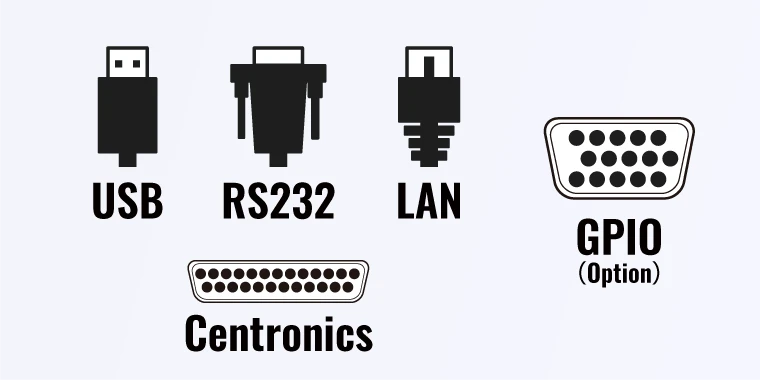

マルチコネクティビティ

マルチコネクティビティ

RS-232、USB、LAN、セントロニクスに対応。オプションでGPIOインターフェイスも追加できます。

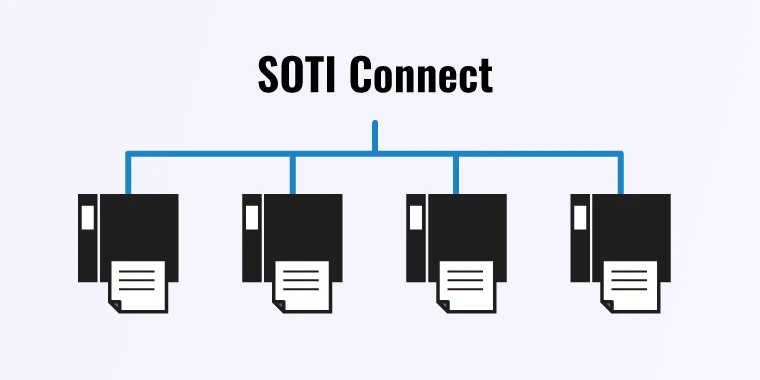

SOTI Connect対応（LAN）

SOTI Connect対応（LAN）

プリンタの状態確認やアプリ更新など、プリンタの一元管理に対応します。

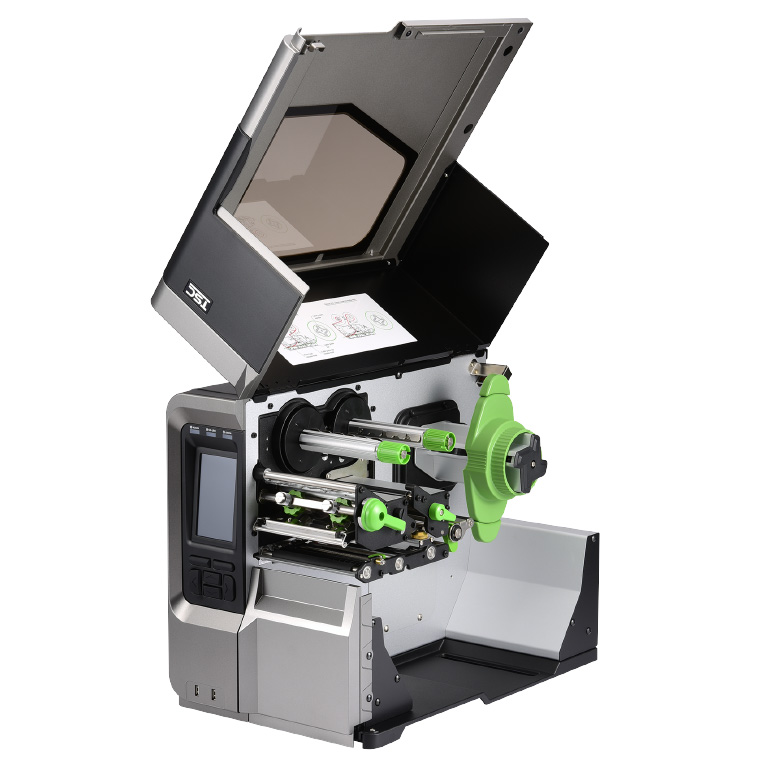

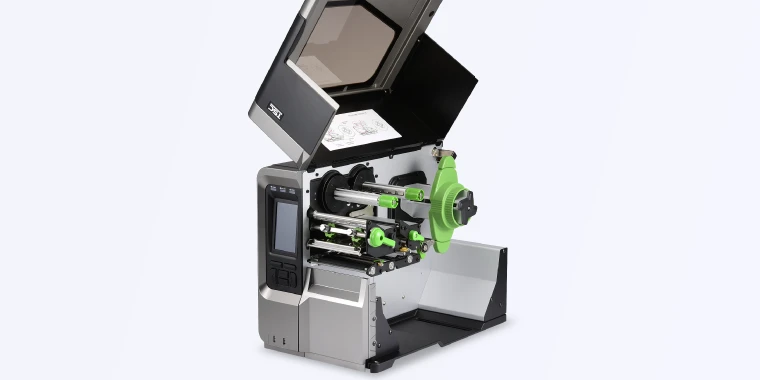

スムーズなメンテナンス

スムーズなメンテナンス

作業しやすいフルオープンカバーを採用。交換部品や消耗品のメンテナンスが容易です。

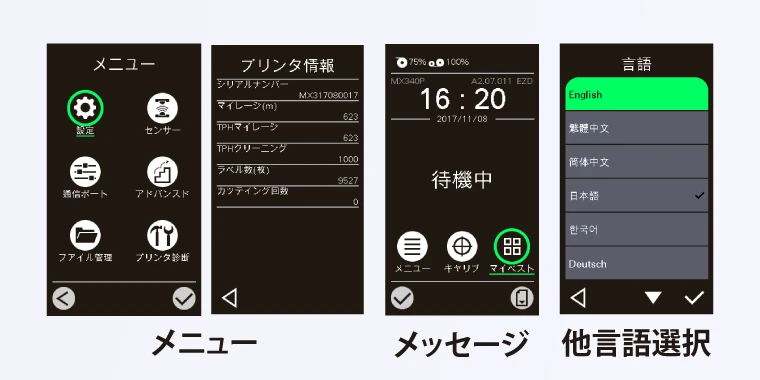

操作性の高いタッチパネル

操作性の高いタッチパネル

カラータッチパネルで簡単操作。日本語をはじめ多言語に対応しています。

おすすめ用途例

  • 物流倉庫・製造現場での大量ラベル発行
  • 高精細な品番ラベル・銘板ラベル・画像入りラベル印刷
  • 内部巻取機構を利用した巻きラベルの保管、販売

紹介動画 [YouTube]

  • MX Pシリーズ 4インチプリンタ
    用紙のセット

  • MX Pシリーズ 4インチプリンタ
    リボンのセット

仕様

プリンタ言語エミュレーション機能

本プリンタは各プリンタ言語のエミュレーション機能を備えており、既存システムの大幅な変更を行うことなく、スムーズな置き換え（リプレース）を実現します。

エミュレーション対応プリンタ言語

  • SBPL(SATO Barcode Printer Language）
  • ZPL® (Zebra Programming Language)
  • EPL™ (Eltron Programming Language)

※プログラム言語は各社の商標または登録商標です。
※すべてのコマンドや機能の完全な互換性を保証するものではありません。
※機種や設定、使用しているコマンド内容によっては、動作確認や調整が必要となる場合があります。
※エミュレーション機能を利用してプリンタ置き換えを行う場合は、貸出機による実運用環境下での事前評価をお願いします。
貸出機のお申し込みはこちら 「貸出しデモ機のお申込みフォーム arrow_circle_right」

GPIOインターフェイス（オプション）

GPIOインターフェイスの入出力信号により、シーケンサやパトライト、各種ボタンなどをプリンタに接続し、プリンタのステータス取得や制御を行うことができます。

GPIOインターフェイスアプリケーション(オプション)
PIN シグナル名
1 GND-IO
2 5V-IO
3 GPI-1
4 GPI-2
5 GPI-3
6 GPI-4
7 24V-IO
8 GND-IO
9 GPO-1
10 GPO-2
11 GPO-3
12 GPO-4
13 GPO-5
14 GPO-6
15 GPO-7
GPOn（出力） 内容
FAULT プリンタ異常時に出力します
FAULT RIBBON
 リボンエラー時に出力します
FAULT PAPER
 ペーパー切れかペーパージャム時に出力します
FAULT CARRIAGE
 キャリッジオープン時に出力します
FAULT MEMORY
 メモリエラー時に出力します
FAULT CUTTER
 カッターエラーを出力します
FAULT OVERHEAT
 ステッピングモータかプリントヘッドがオーバーヒート時に出力します
PAUSE ポーズステータス時に出力します
TAKELABEL
 ラベル取り待ち時に出力します
IDLE プリンタアイドル時に出力します
PRINT 印刷中に出力します
GPIn（入力） 内容
PAUSE ポーズステータスをトグルします
PAUSE ON
 ポーズステータスに入ります
PAUSE OFF
 ポーズステータスをキャンセルします
PRINT ラベルのバッチ印刷を行います
PRINT n
 n枚のラベルを印刷します（※1）
CUT カッターを動作させます
FEED n
 nドット分ラベルをフィードします（※1）
BACKFEED n
 nドット分ラベルをバックフィードします（※1）
FORMFEED
 1ラベル分フィードします
BACKLABEL
 印刷開始位置までバックフィードします
INPUT n nには、テキストまたはコマンドを指定します
nは、プリンタに対するトリガとなります（※2）
※1 最大32000
※2 n=最大15バイト

対応印刷コード

一次元コード（バーコード）
Code 39, Code 93, Code128UCC, Code128 subsets A.B.C, Codabar, Interleave 2 of 5, EAN-8, EAN-13, EAN-128, UPC-A, UPC-E, EAN and UPC 2(5) digits add-on, MSI, PLESSEY, POSTNET, RSS-Stacked, GS1 DataBar, Code 11, China Post
二次元コード（QRなど）
PDF-417, Maxicode, DataMatrix, QR code, Aztec

仕様

項目 内部巻取り機構モデル
（MXx41P-IRK）		 内部巻取り機構非搭載モデル
（MXx41P）
内部巻取り機構 全巻対応
外径203.2mm（8インチ）		 非搭載

印刷部

項目 仕様
解像度
  • MX241：8ドット/mm（203dpi）
  • MX341：12ドット/mm（300dpi）
  • MX641：24ドット/mm（600dpi）
印刷方式 熱転写式＆感熱式
最大印刷速度
  • MX241：457mm/秒
  • MX341：356mm/秒
  • MX641：152mm/秒
最大印刷幅 104mm
最大印刷長
  • MX241：25,400mm
  • MX341：11,430mm
  • MX641：2,540mm

共通部

項目 仕様
筐体 ダイキャストベース/大型ビューウィンドウ付きカバー
寸法 300 mm (W) × 393 mm (H) × 510 mm (D)
重量 18 kg
ロール紙容量 外径203.2 mm（8インチ）
リボン 長さ600メートル、最大外径90 mm、1インチコア（内側/外側インク対応）
リボン幅 25.4 mm ～ 114.3 mm
CPU 32ビット RISC CPU
メモリ
  • 512MB フラッシュメモリ
  • 512MB SDRAM
  • microSDカードスロット（最大32GB）
インターフェイス
  • RS-232
  • USB 2.0（High speed mode）
  • イーサネット 10/100 Mbps
  • USBホスト × 2（前面）（※1）
  • セントロニクス
  • GPIO（オプション）
電源 内蔵ユニバーサルスイッチング電源
  • 入力：AC 100-240V, 4-2A, 50-60Hz
  • 出力：DC 5V, 5A; DC 24V, 7A; DC 36V, 1.4A; Total 243W
ボタン
  • 電源ボタン
  • 操作ボタン × 6
LCD 16bit 4.3インチカラーディスプレイ 480 × 272 px、
バックライト、抵抗膜式タッチスクリーン
センサ
  • 透過ギャップセンサ (位置調整可能)
  • 反射タイプブラックマークセンサ (両面対応 位置調整可能)
  • ヘッドオープンセンサ
  • リボンエンコードセンサ
  • リボンエンドセンサ（透過式）
  • メディアエンドセンサ
リアルタイムクロック 標準装備
内蔵フォント
  • 英数字ビットマップフォント（8種類）
  • Monotype Imaging® スケーラブル,
    CG Triumvirate Bold Condensed フォント（1種)
回転印刷 0、90、180、270度
プリンタ言語 TSPL（TSCプリンタ用プログラミング言語）
エミュレーション
（ファームウェア）		 TSPL-EZS
対象プリンタ言語：SBPL, ZPL®, EPL™
温度
  • 動作:0 ～ 40°C
  • 保管:-40 ～ 60°C
湿度
  • 動作:25 ～ 85%（結露なきこと）
  • 保管:10 ～ 90% （結露なきこと）
安全規格 BIS, CB, CCC, CE Class B, EAC, FCC Class B, KC, TUV, UL, cUL, C-Tick Class B,BSMI, Mexico CoC, Energy Star®
環境への配慮 RoHS、WEEE対応
保証 プリンタ：2年間
プリンタヘッド：25km または12ヶ月のいずれか早い方
プラテン：50km または12ヶ月のいずれか早い方
※1 スキャナ/キーボードの接続が可能

用紙部

項目 仕様
用紙タイプ 連続紙、ブラックマーク（両面対応）、ファンフォールド、ノッチ、穴あき、タグ、care label（outside wound）
用紙幅 20～114mm
用紙厚 0.076～0.305mm
用紙芯直径 76.2mm
ラベル長さ
  • MX241：3～25,400mm
  • MX341：3～11,430mm
  • MX641：3～2,540mm

型番

型番：MX241シリーズ インダストリアルバーコードプリンタ

MX241シリーズ インダストリアルバーコードプリンタ

セット内容

  • プリンタ本体
  • USBインターフェイスケーブル
  • ACアダプタ
  • 電源コード
  • WindowsラベリングソフトCDディスク
  • ドキュメント

型番：MX241シリーズ インダストリアルバーコードプリンタ（標準モデル）

型番 仕様
MX241P インダストリアルバーコードプリンタ
203dpi, 4インチ幅, 18インチ/秒, 4.3インチタッチパネルLCD
RS232/USB/セントロニクス/LAN
MX341P インダストリアルバーコードプリンタ
300dpi, 4インチ幅, 14インチ/秒, 4.3インチタッチパネルLCD
RS232/USB/セントロニクス/LAN
MX641P インダストリアルバーコードプリンタ
600dpi, 4インチ幅, 6インチ/秒, 4.3インチタッチパネルLCD
RS232/USB/セントロニクス/LAN

型番：MX241シリーズ インダストリアルバーコードプリンタ（内部巻取対応モデル）

型番 仕様
MX241P-IRK インダストリアルバーコードプリンタ（内部巻取キット搭載）
203dpi, 4インチ幅, 18インチ/秒, 4.3インチタッチパネルLCD
RS232/USB/セントロニクス/LAN
MX341P-IRK インダストリアルバーコードプリンタ（内部巻取キット搭載）
300dpi, 4インチ幅, 14インチ/秒, 4.3インチタッチパネルLCD
RS232/USB/セントロニクス/LAN
MX641P-IRK インダストリアルバーコードプリンタ（内部巻取キット搭載）
600dpi, 4インチ幅, 6インチ/秒, 4.3インチタッチパネルLCD
RS232/USB/セントロニクス/LAN

オプション/交換部品

型番 仕様
PLATEN-MX241 プラテンローラ Assy
PHEAD-MX241 プリントヘッド Assy, 203dpi
PHEAD-MX341 プリントヘッド Assy, 300dpi
PHEAD-MX641 プリントヘッド Assy, 600dpi
MX241-PEEL ピールオフキット
MX241-CUTTER-01 レギュラーカッター, ギロチン
MX241-CUTTER-03 ヘビーデューティーカッター, ギロチン
TSC-UCTRAY-01 ユニバーサルカッタートレイ
MX241-GPIO GPIO Assy（パラレルポート付）

ラベル・リボン

型番 仕様
L-TT059030X-NP-3CR 熱転ラベルロール紙（NPコート紙）, 59 × 30mm, 4500枚巻, ミシン目有り, 3インチコア, 外巻き
L-TT106075X-NP-3CR 熱転ラベルロール紙（NPコート紙）, 106 × 75mm, 2000枚巻, ミシン目有り, 3インチコア, 外巻き
R-WX110-600M-SR290 ワックスリボン, 110mm幅, 600m巻
R-WR110-600M-SR790
（在庫限り）		 ワックス/レジンリボン, 110mm幅, 600m巻
R-RS110-600M-SD100 レジンリボン, 110mm幅, 600m巻

※ ラベルロール紙、リボンの発注は10巻単位とさせていただきます。
※ カスタム仕様ラベルについては、弊社担当者までお問合せください。
