MH240Tシリーズ インダストリアルバーコードプリンタ
MH240Tシリーズ
インダストリアルバーコードプリンタ
販売終了
ラインナップ
MH240Pシリーズ 内部巻取キット 搭載モデル - 特長
- 仕様
- 動画
- 型番
- ダウンロード
特長

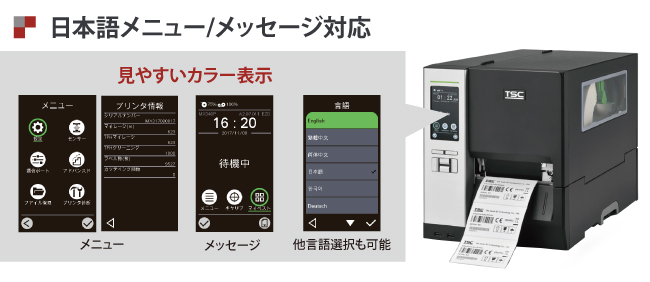

日本語メニュー対応。
タッチパネルなのでそのまま操作ができます。
※動画はMH240Pシリーズです。
-
ラベル残量の確認がかんたん
大型ビューウィンドウによってラベルの残量を一目で確認可能
-
マルチインターフェイス対応
RS232/USB/LANに対応
-
高速印字に対応
MH240T：356mm/秒
-
microSDでフラッシュメモリを拡張可能
512 MB フラッシュメモリと256 MB SDRAMを搭載
microSDカードでフラッシュメモリ拡張可能（最大32 GB） -
TSPL-EZ™ （コマンドセット）
Oracle、SAP、Unix、AS/400、Windowsなど、さまざまな IT 環境で動作します。
スタンドアローンでの運用も可能
-

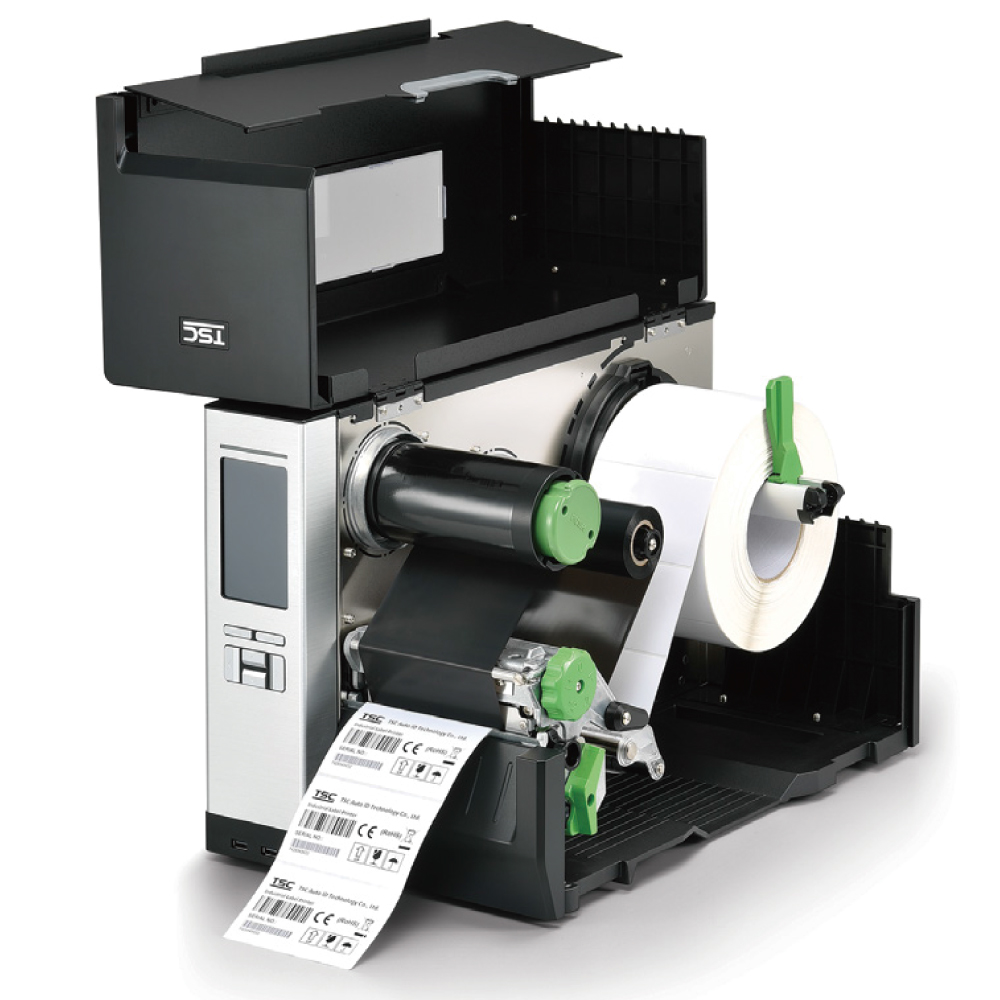

リボン・ラベルの交換が簡単な設計
ラベル・リボン収納部分が大きく開くので、消耗品の交換もらくらく

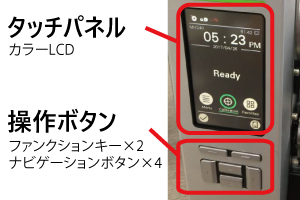

タッチパネルと操作ボタンでらくらく操作
4.3インチのカラータッチ液晶画面を搭載
タッチパネルの下部に6個の操作ボタンを搭載しており、プリンタ設定やジョブ状況の確認がかんたん

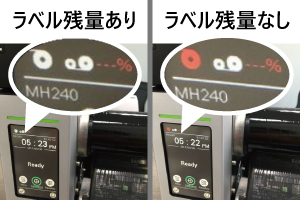

用紙残量を液晶画面に通知
ラベル残量を検出し、液晶ディスプレイに通知します。
仕様
対応バーコード
- 一次元コード（バーコード）
- Code 39, Code 93, Code128UCC, Code128 subsets A.B.C, コーダバー, インターリーブド 2 of 5, EAN 8, EAN 13, EAN 128, UPC-A, UPC-E, EAN and UPC 2(5) digits add-on, MSI, PLESSEY, POSTNET, China post, ITF14, EAN14, Code 11, TELEPEN, TELEPENN, PLANET, Code 49, Deutsche Post Identcode, Deutsche Post Leitcode, LOGMARS
- 二次元コード
- TLC39, CODABLOCK F mode, マキシコード, QR コード, Aztec, PDF-417, Micro PDF 417, GS1 DataMatrix, GS1 DataBar (RSS barcode)
GPIOインターフェイスアプリケーション(オプション)
GPIOインターフェイスの入出力信号により、シーケンサやパトライト、各種ボタンなどをプリンタに接続し、プリンタのステータス取得や制御を行うことができます。
| 仕様 | MH240T | MH340T | MH640T | |
|---|---|---|---|---|
| 解像度 | 8ドット/mm (203 dpi) | 12ドット/mm (300 dpi) | 24ドット/mm (600 dpi) | |
| 印刷方式 | 熱転写式＆感熱式 | |||
| 最大印字速度 | 356mm（14インチ）/秒 | 305mm（12インチ）/秒 | 152mm（6インチ）/秒 | |
| 最大印字幅 | 104mm（4.09インチ） | |||
| 最大印字長 | 25,400mm（1,000インチ） | 11,430mm（450インチ） | 2,540mm（100インチ） | |
| ケース | ダイキャストベース/ 大型ビューウィンドウ付きメタルカバー |
|||
| 寸法 | 276mm (W) x 326 mm (H) x 502 mm (D) | |||
| 重量 | 15.43kg | |||
| ロール紙容量 | 外径203.2mm (8インチ) | |||
| リボン容量 | 長さ 600メートル、最大外径90 mm、1インチコア (内側/外側インク対応) | |||
| リボン幅 | 25.4mm ～ 114.3 mm | |||
| プロセッサ | 32ビット RISC CPU | |||
| メモリ | 512MB フラッシュメモリ 256 MB SDRAM microSDカードスロット（最大32 GB） |
|||
| インターフェイス | USB2.0 RS-232 イーサネット 10/100 Mbps USB ホスト × 2 (前面)（スキャナ/キーボード接続可能） GPIO（オプション） |
|||
| 電源 | 内蔵スイッチング電源 入力： AC 100-240V,4-2A, 50-60Hz 出力： DC 5V, 5A; DC24V, 7A; DC 36V, 1.4A; Total 243W |
|||
| LCD | 16 ビットカラー, 480 x 272 ピクセル, バックライト, 抵抗膜式タッチスクリーン | |||
| スイッチ、 ボタン、LED |
電源スイッチ×1 操作ボタン×6 （ファンクションキー×2、ナビゲーションボタン×4） LED（赤、緑、橙） |
|||
| センサ | 透過ギャップセンサ (位置調整可能) 反射タイプブラックマークセンサ (位置調整可能) ヘッドオープンセンサ リボンエンドセンサ リボンエンコードセンサ メディアニアエンドセンサ |
|||
| リアルタイムクロック | 標準装備 | |||
| 内蔵フォント | 英数字ビットマップフォント（8種） Monotype Imaging® スケーラブル (CG Triumvirate Bold Condensed) フォント（1種） |
|||
| 印字回転 | 0°, 90°, 180°, 270° | |||
| コマンドセット (ファームウェア) |
TSPL-EZ™(EPL、ZPL、ZPL IIエミュレーション搭載) | |||
| 用紙タイプ | 連続紙、ダイカット、ブラックマーク、ファンフォールド、ノッチ（外巻き） | |||
| 用紙幅 | 20 ～114 mm | |||
| 用紙厚 | 0.06 ～ 0.28 mm | |||
| 用紙芯直径 | 38.1 ～ 76.2 mm（1.5～3インチ） | |||
| 用紙長 | 5 ～ 25,400 mm | 5～ 11,430 mm | 5～ 2,540 mm | |
| 温度 | 動作 | 5 ～ 40°C | ||
| 保管 | -40 ～ 60°C | |||
| 湿度 | 動作 | 25 ～ 85%結露なきこと | ||
| 保管 | 10 ～ 90% 結露なきこと | |||
| 安全規格 | FCC クラス A, CE クラス A, RCM クラス A, UL, cUL, TÜV/safety, CCC, KC, BIS, ENERGYSTAR® | |||
| 環境への配慮 | RoHS,WEEEに対応 | |||
| アクセサリ | クイックスタートガイド USBケーブル 電源コード |
|||
| 保証 | プリンタ: 2年間 プリンタヘッド: 25 km (100万インチ)あるいは12ヶ月のいずれか早い方 プラテン: 50 km (200万インチ)あるいは12ヶ月のいずれか早い方 |
|||
■カッターモジュール
| 仕様 | MH240-CF | MH240-CF-HVY（ヘビーデューティー） | |
|---|---|---|---|
| 最大カット幅 | 101.6 mm | 120 mm | |
| 最大紙厚 | 0.14 mm | 0.3 mm | |
| カット頻度 | 最大30カット/分 (紙厚0.14mm) |
最大78カット/分 (紙厚0.12mm) |
最大50カット/分 (紙厚0.3mm) |
| 寿命(*1) | 300,000カット (紙厚0.14mm) |
1,000,000カット (紙厚0.12mm/120g/m2) |
500,000カット (紙厚0.3mm/300g/m2) |
| (*1) | 通常室温 |
型番＜販売終了＞
■ MH240Tシリーズ インダストリアルバーコードプリンタ
| 型番 | 仕様 |
|---|---|
| MH240T | インダストリアルバーコードプリンタ(200dpi, 4インチ幅, 14インチ/秒, 4.3インチタッチパネルLCD), RS232/USB/LAN |
| MH340T | インダストリアルバーコードプリンタ(300dpi, 4インチ幅, 12インチ/秒, 4.3インチタッチパネルLCD), RS232/USB/LAN |
| MH640T | インダストリアルバーコードプリンタ(600dpi, 4インチ幅, 6インチ/秒, 4.3インチタッチパネルLCD), RS232/USB/LAN |
■ オプション
| 型番 | 仕様 |
|---|---|
| 98-0600008-00LF | プラテンローラ Ass'y |
| 98-0600022-00LF | プリントヘッド Ass'y, 200dpi |
| 98-0600022-01LF | プリントヘッド Ass'y, 300dpi |
| 98-0600022-02LF | プリントヘッド Ass'y, 600dpi |
| MH240-PEEL | ピールオフキット |
| MH240-CF | ギロチンカッターモジュール |
| MH240-CF-HVY | ヘビーデューティーカッターモジュール |
| MH240-GPIO | GPIO Ass'y(パラレルポート付) |
■ ラベル・リボン
| 型番 | 仕様 |
|---|---|
| L-TT059030X-NP-3CR | 熱転ラベルロール紙(NPコート紙), 59 × 30mm, 4500枚巻, ミシン目有り, 3インチコア, 外巻き |
| L-TT106075X-NP-3CR | 熱転ラベルロール紙(NPコート紙), 106 × 75mm, 2000枚巻, ミシン目有り, 3インチコア, 外巻き |
| R-WX110-600M-SR290 | ワックスリボン, 110mm幅, 600m巻 |
| R-WR110-600M-SR790 ＜販売終了＞ |
ワックス/レジンリボン, 110mm幅, 600m巻 |
| R-RS110-600M-SD100 | レジンリボン, 110mm幅, 600m巻 |
| (*1) | ラベルロール紙、ワックスリボンの発注は10巻単位とさせていただきます。 |
| (**) | カスタム仕様ラベルについては、弊社担当者までお問合せください。 |
ダウンロード
本製品のダウンロードは下記サイトに移行いたしました
ダウンロードサイトにて、
製品カテゴリは「全製品」のままで
シリーズ名「MH」を入力して検索してください。
■ ドキュメント
| 名称 | 対応モデル | |
|---|---|---|
| クイックインストールガイド | MHシリーズ |  |
| 取扱説明書 | MHシリーズ | |
| ※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
