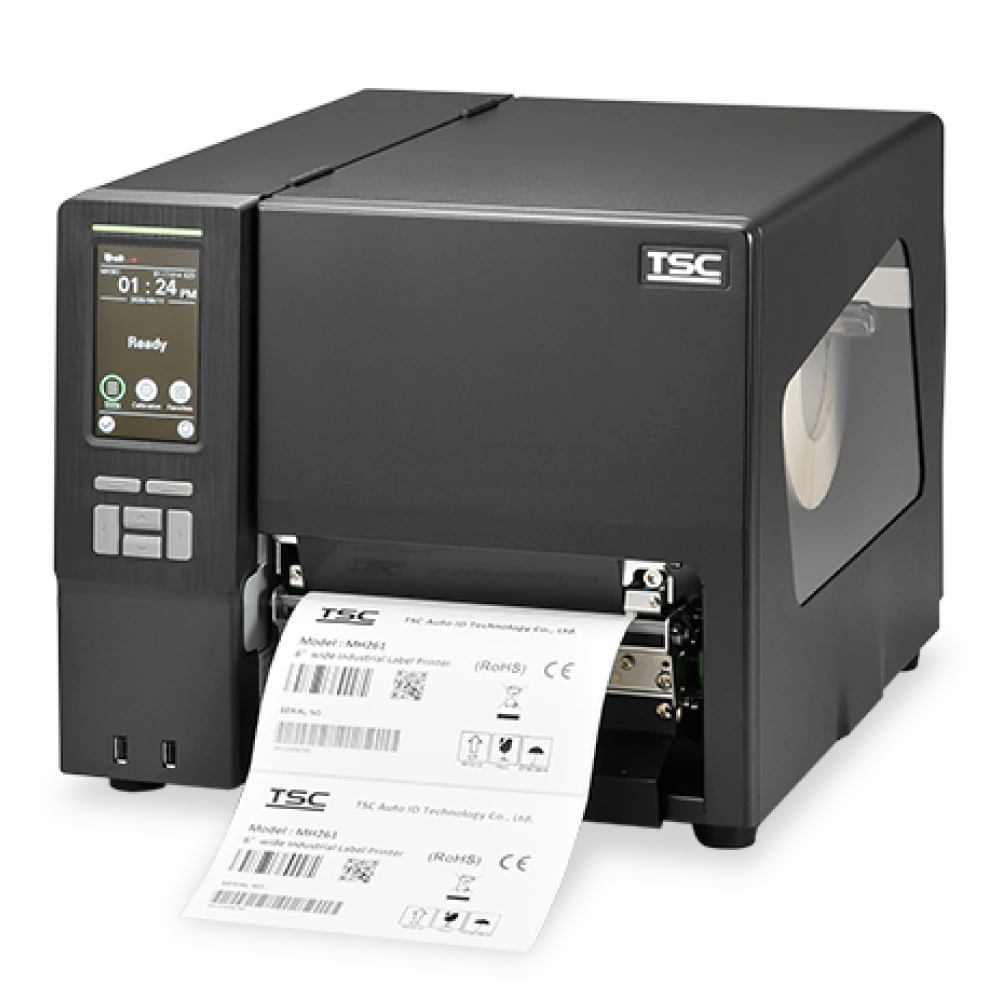

MH261T/361T インダストリアルバーコードプリンタ (6インチ用紙幅・熱転写式＆感熱式・高精細印刷)
大量印刷に対応する、高精細インダストリアルプリンタ
ベストプライス
- 印刷方式：
熱転写式＆感熱式 - 用紙幅：
6インチ - 最大印刷速度：
305mm/秒（MH261T） - 最大解像度：
300dpi（MH361T）
- 画像印刷
- 特長
- 仕様
- 型番

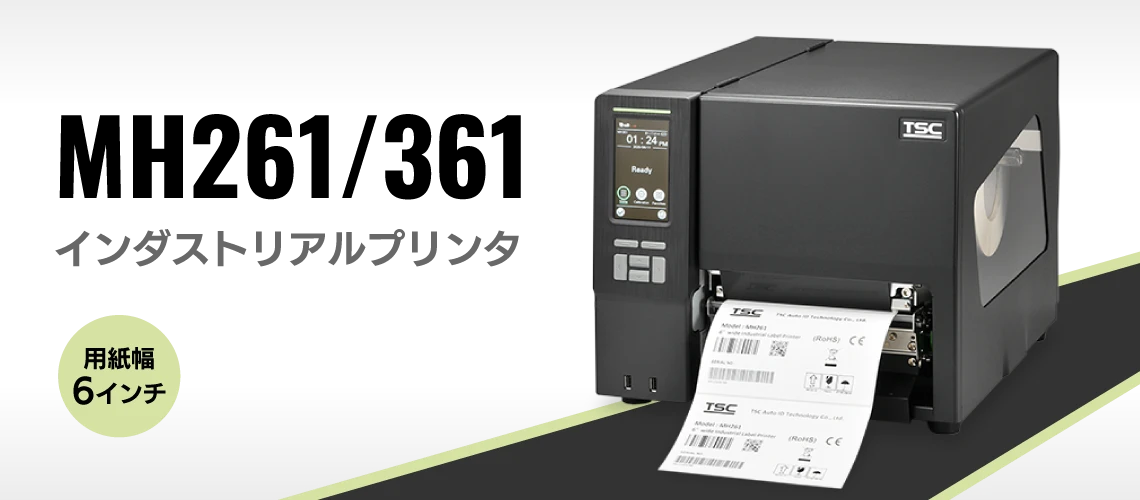

6インチ幅用紙に対応した産業用ラベルプリンタ
セントロニクス搭載
MH261T/361Tシリーズは、203dpiのMH261Tと300dpiのMH361Tをラインアップし、用途に応じて解像度や印刷速度を選択できる産業用バーコードラベルプリンタです。大量のラベル発行、高精細なラベル印刷、製造・倉庫・物流現場での運用など、幅広い業務に対応します。
特長

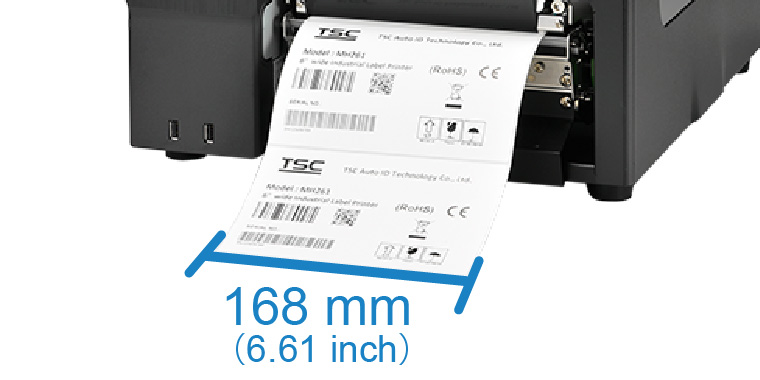

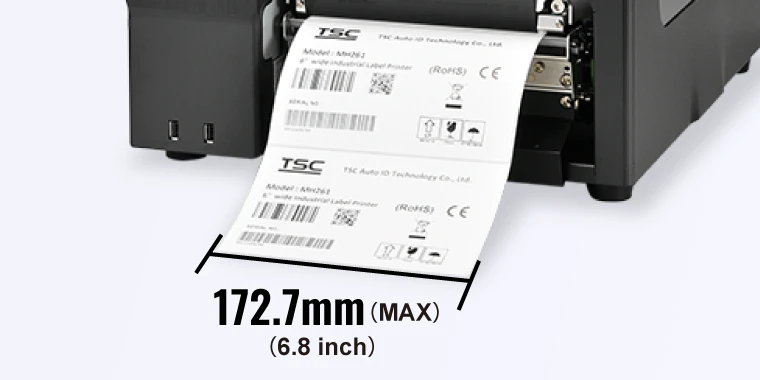

用紙幅6インチに対応
最大幅6.8インチ（172.7mm）の用紙に対応。幅広ラベルの大量印刷にも適しています。
※ 印字幅はリボンやラベルサイズで異なります。

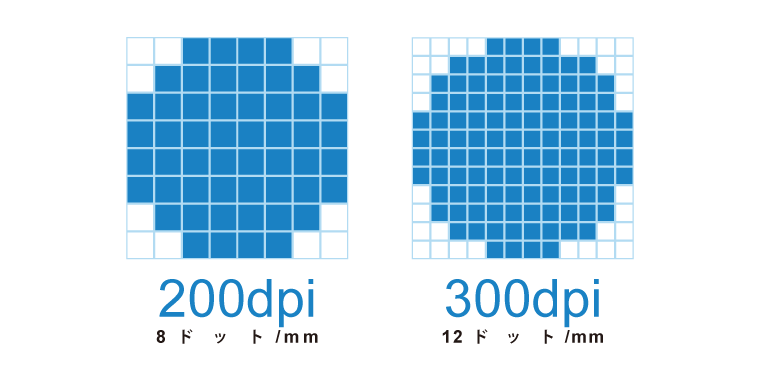

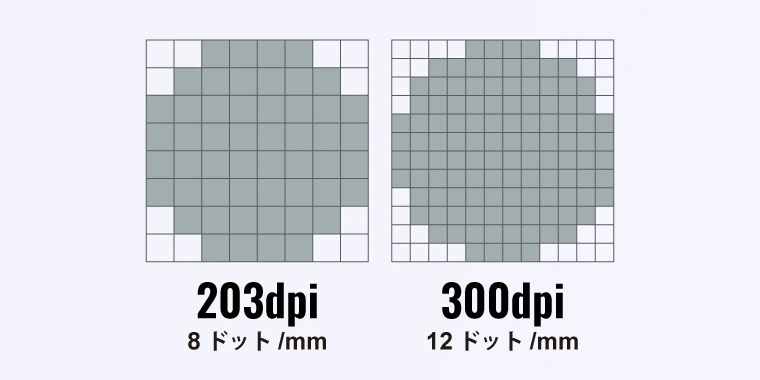

選べる2つの解像度モデル
- MH261T：203dpi
- MH361T：300dpi

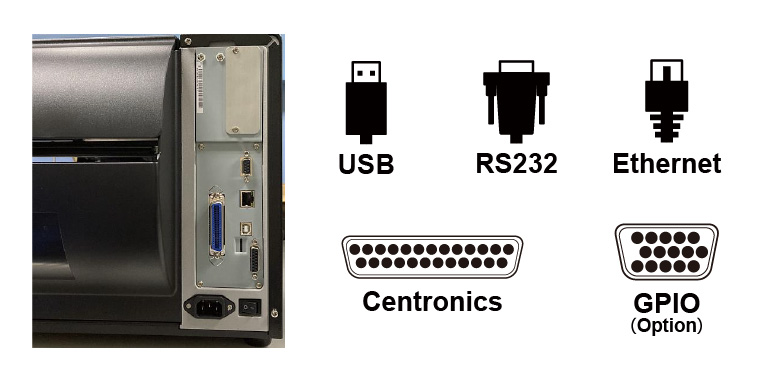

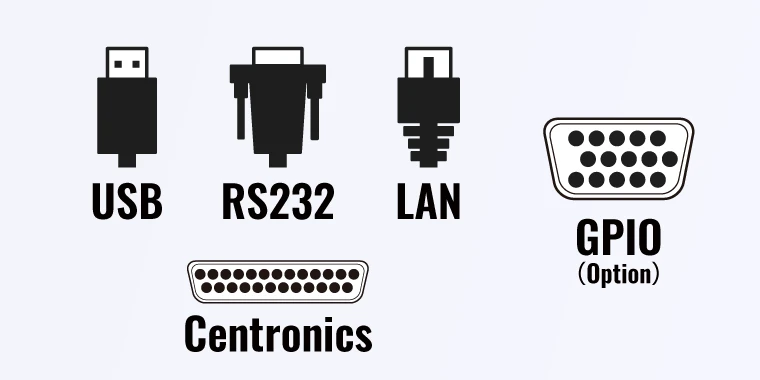

マルチコネクティビティ
RS-232、USB、LAN、セントロニクスに対応。オプションでGPIOインターフェイスも追加可能です。

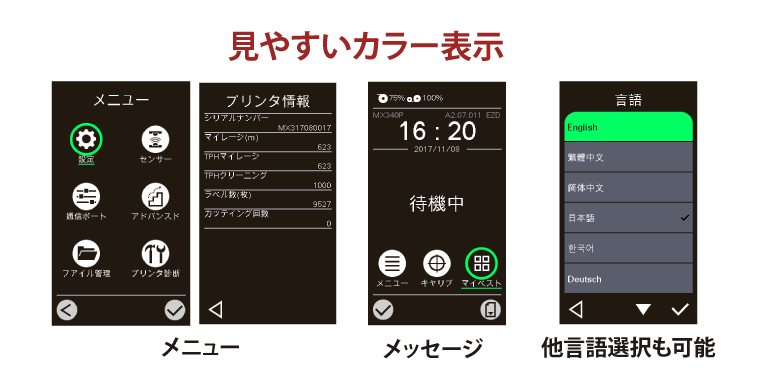

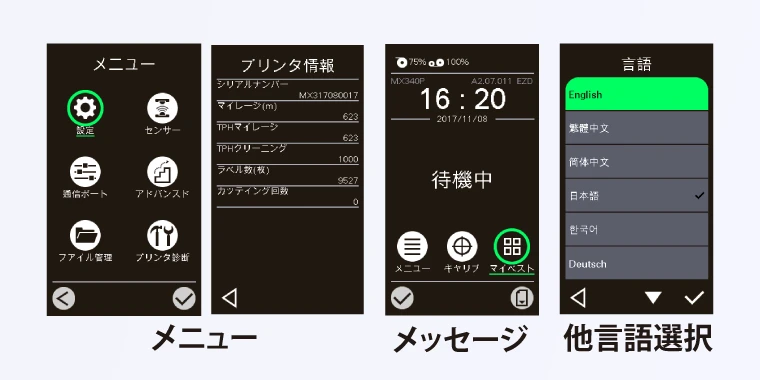

操作性の高いタッチパネル
カラータッチパネルで簡単操作。日本語をはじめ多言語に対応しています。

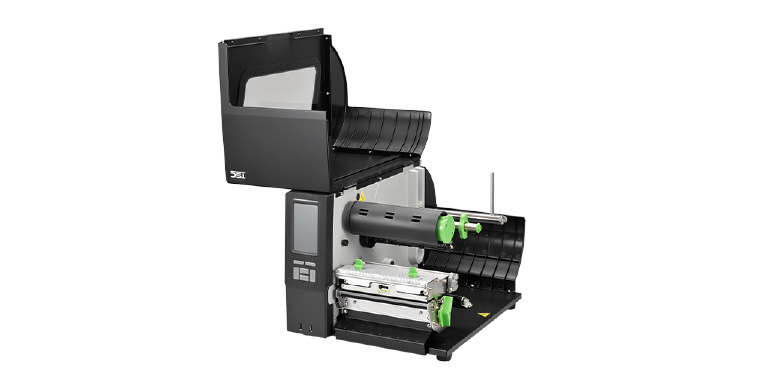

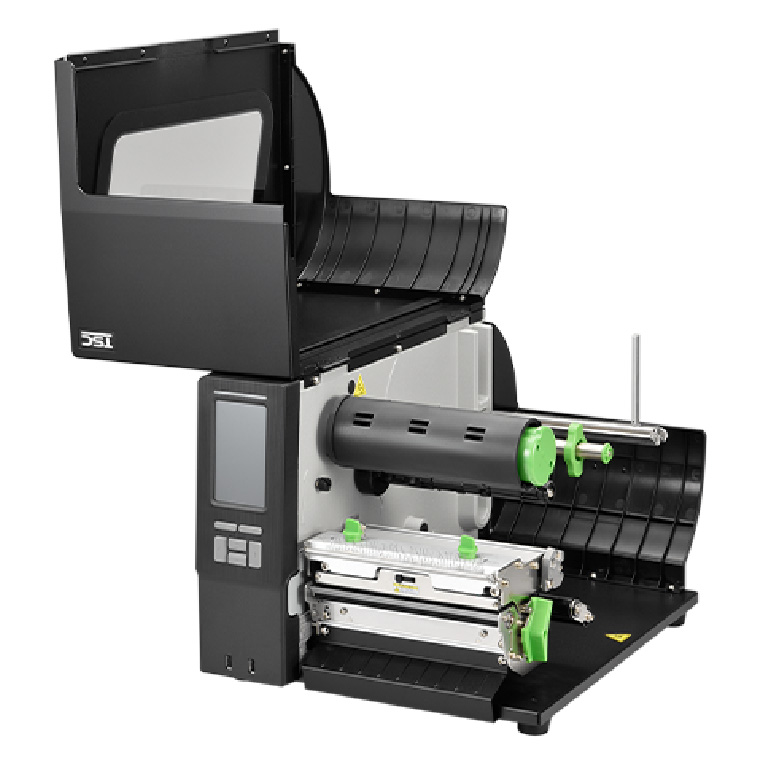

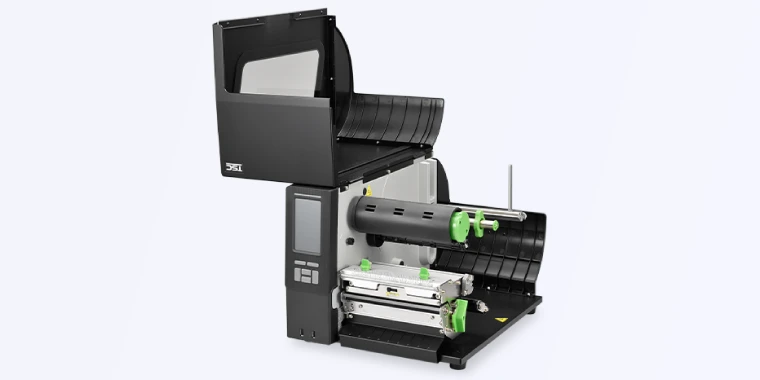

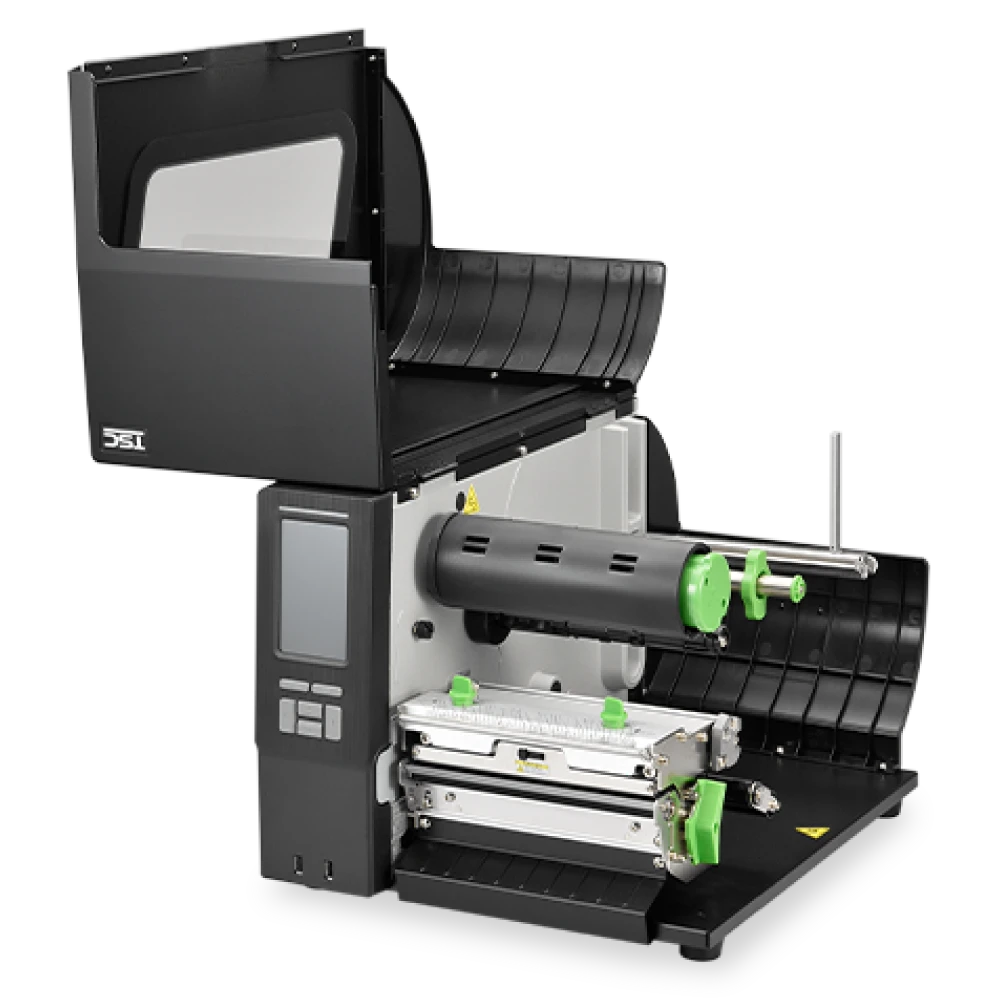

スムーズなメンテナンス
作業しやすいフルオープンカバーを採用。交換部品や消耗品のメンテナンスが容易です。

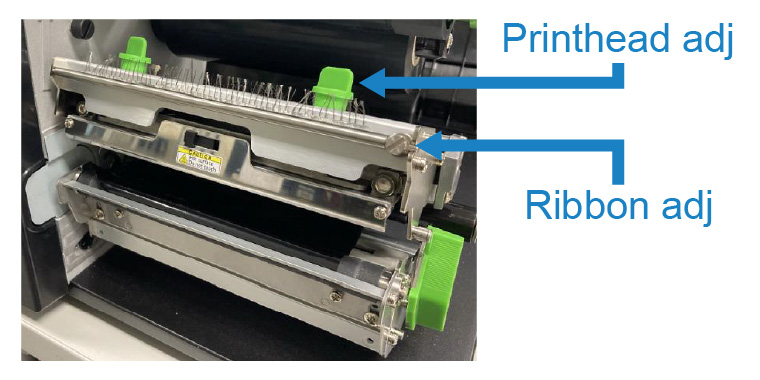

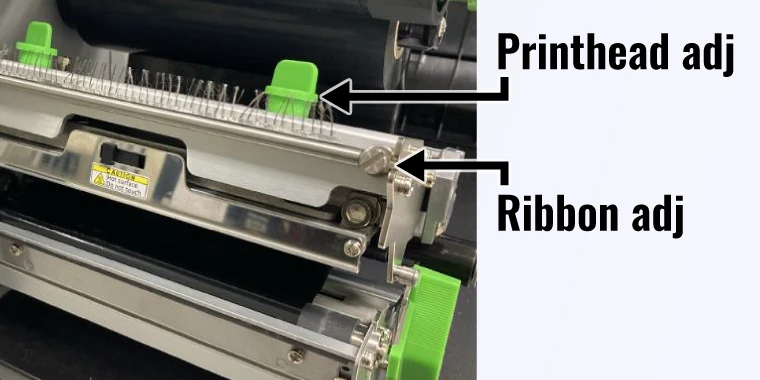

品質を保持する微調整メカニズム
リボンのしわを防ぎ、ラベルの印刷品質を安定させるため、リボンテンション調整ノブとプリントヘッド圧力調整ノブを搭載しています。

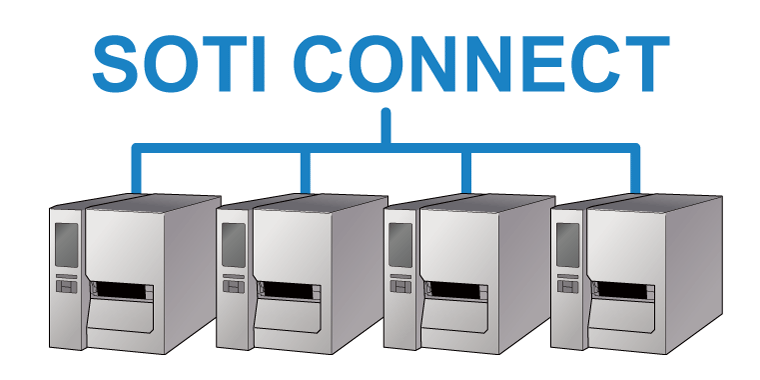

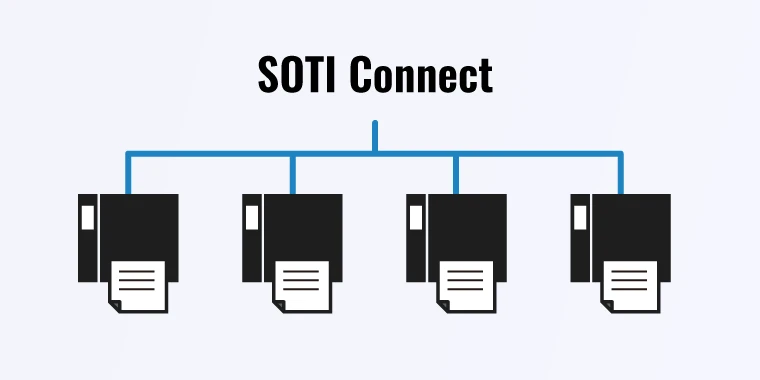

SOTI Connect対応（LAN）
プリンタの状態確認やアプリ更新など、プリンタの一元管理に対応できます。
おすすめ用途例
- 物流倉庫・製造現場での大量ラベル発行
- 高精細な品番ラベル・銘板ラベル・画像入りラベル印刷
- 内部巻取機構を利用した巻きラベルの保管、販売
紹介動画 [YouTube]
-
MHシリーズ 6インチプリンタ
リボンと用紙のセット
仕様
プリンタ言語エミュレーション機能
本プリンタは各プリンタ言語のエミュレーション機能を備えており、既存システムの大幅な変更を行うことなく、スムーズな置き換え（リプレース）を実現します。
エミュレーション対応プリンタ言語
- SBPL(SATO Barcode Printer Language）
- ZPL® (Zebra Programming Language)
- EPL™ (Eltron Programming Language)
※プログラム言語は各社の商標または登録商標です。
※すべてのコマンドや機能の完全な互換性を保証するものではありません。
※機種や設定、使用しているコマンド内容によっては、動作確認や調整が必要となる場合があります。
※エミュレーション機能を利用してプリンタ置き換えを行う場合は、貸出機による実運用環境下での事前評価をお願いします。
貸出機のお申し込みはこちら 「貸出しデモ機のお申込みフォーム arrow_circle_right」

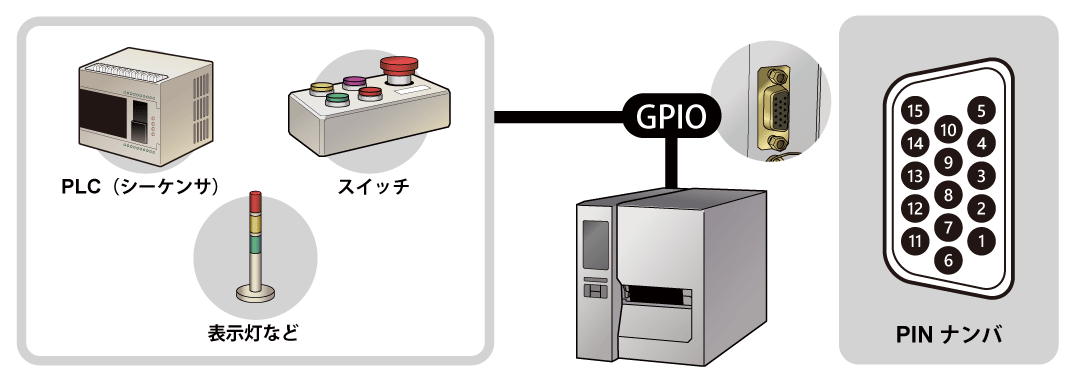

GPIOインターフェイス（オプション）
GPIOインターフェイスの入出力信号により、シーケンサやパトライト、各種ボタンなどをプリンタに接続し、プリンタのステータス取得や制御を行うことができます。
| PIN | シグナル名 |
|---|---|
| 1 | GND-IO |
| 2 | 5V-IO |
| 3 | GPI-1 |
| 4 | GPI-2 |
| 5 | GPI-3 |
| 6 | GPI-4 |
| 7 | 24V-IO |
| 8 | GND-IO |
| 9 | GPO-1 |
| 10 | GPO-2 |
| 11 | GPO-3 |
| 12 | GPO-4 |
| 13 | GPO-5 |
| 14 | GPO-6 |
| 15 | GPO-7 |
| GPOn （出力） |
内容 |
|---|---|
| FAULT | プリンタ異常時に出力します |
| FAULT RIBBON |
リボンエラー時に出力します |
| FAULT PAPER |
ペーパー切れかペーパージャム時に出力します |
| FAULT CARRIAGE |
キャリッジオープン時に出力します |
| FAULT MEMORY |
メモリエラー時に出力します |
| FAULT CUTTER |
カッターエラーを出力します |
| FAULT OVERHEAT |
ステッピングモータかプリントヘッドがオーバーヒート時に出力します |
| PAUSE | ポーズステータス時に出力します |
| TAKELABEL |
ラベル取り待ち時に出力します |
| IDLE | プリンタアイドル時に出力します |
| 印刷中に出力します |
| GPIn （入力） |
内容 |
|---|---|
| PAUSE | ポーズステータスをトグルします |
| PAUSE ON |
ポーズステータスに入ります |
| PAUSE OFF |
ポーズステータスをキャンセルします |
| ラベルのバッチ印刷を行います | |
| PRINT n |
n枚のラベルを印刷します（※1） |
| CUT | カッターを動作させます |
| FEED n |
nドット分ラベルをフィードします（※1） |
| BACKFEED n |
nドット分ラベルをバックフィードします（※1） |
| FORMFEED |
1ラベル分フィードします |
| BACKLABEL |
印刷開始位置までバックフィードします |
| INPUT n | nには、テキストまたはコマンドを指定します nは、プリンタに対するトリガとなります（※2） |
| ※1 | 最大32000 |
| ※2 | n=最大15バイト |
対応印刷コード
- 一次元コード（バーコード）
- Code 39, Code 93, Code128UCC, Code128 subsets A.B.C, Codabar, Interleave 2 of 5, EAN-8, EAN-13, EAN-128, UPC-A, UPC-E, EAN and UPC 2(5) digits add-on, MSI, PLESSEY, POSTNET, RSS-Stacked, GS1 DataBar, Code 11, China Post
- 二次元コード（QRなど）
- PDF-417, Maxicode, DataMatrix, QR code, Aztec
仕様
| 項目 | 仕様 | |
|---|---|---|
| 筐体 | ダイキャストベース/大型ビューウィンドウ付きカバー | |
| 寸法 | 357 mm (W) x 313 mm (H) x 514 mm (D) | |
| 重量 | 17.8 kg | |
| ロール紙容量 | 外径 208.3 mm (8.2インチ) | |
| リボン容量 | 長さ 450メートル、最大外径81 mm、1インチコア (内側/外側インク対応) | |
| リボン幅 | 50.8 mm ～ 178 mm | |
| プロセッサ | 32ビット RISC CPU | |
| メモリ |
|
|
| インターフェイス |
|
|
| 電源 | 内蔵ユニバーサルスイッチング電源
|
|
| スイッチ/ボタン |
|
|
| LCD | 4.3インチ カラーディスプレイ 480 × 272 px、抵抗膜式タッチスクリーン 多言語選択可能 |
|
| センサ |
|
|
| リアルタイムクロック | 標準装備 | |
| 内蔵フォント |
|
|
| フォント＆バーコード回転 | 0、90、180、270度 | |
| プリンタ言語 | TSPL（TSCプリンタ用プログラミング言語） | |
| エミュレーション （ファームウェア） |
TSPL-EZS 対象プリンタ言語：SBPL, ZPL®, EPL™ |
|
| 動作温度 | 0 ～ 40℃ | |
| 動作湿度 | 25 ～ 85%（結露なきこと） | |
| 保管温度 | -40 ～ 60℃ | |
| 保管湿度 | 10 ～ 90% （結露なきこと） | |
| 安全規格 | BIS, CB, CCC, CE Class B, EAC, FCC Class B, KC, TUV, UL, cUL, C-Tick Class B, BSMI, Mexico CoC, Energy Star® |
|
| 環境への配慮 | RoHS、WEEE対応 | |
| 保証 | プリンタ: 2年間 プリンタヘッド: 25km あるいは12ヶ月のいずれか早い方 プラテン: 50km あるいは12ヶ月のいずれか早い方 |
|
| ※1 | スキャナ/キーボードの接続が可能 |
印刷部
| 仕様 | MH261T | MH361T |
|---|---|---|
| 解像度 | 8ドット/mm(203dpi) | 12ドット/mm(300dpi) |
| 印刷方式 | 熱転写式＆感熱式 | |
| 最大印字速度 | 305mm/秒 | 254mm/秒 |
| 最大印字幅 | 168mm | |
| 最大印字長 | 14,732mm | 6,604mm |
用紙部
| 仕様 | MH261T | MH361T |
|---|---|---|
| 用紙タイプ | 連続紙、ダイカット、ブラックマーク（下側対応）、ファンフォールド、ノッチ (outside wound) | |
| 用紙幅 | 50.8 ～ 172.7 mm | |
| 用紙厚み | 0.06 ～ 0.268 mm | |
| 用紙芯直径 | 3.81 mm / 76.2 mm | |
| 用紙長 | 10 ～ 14,732 mm | 3 ～ 6,430 mm |
型番
型番：MH261Tシリーズ インダストリアルバーコードプリンタ
セット内容
- プリンタ本体
- USBインターフェイスケーブル
- ACアダプタ
- 電源コード
- WindowsラベリングソフトCDディスク
- ドキュメント
| 型番 | 仕様 |
|---|---|
| MH261T | インダストリアルバーコードプリンタ
印刷解像度200dpi 用紙幅6インチ幅, 印刷速度12インチ/秒, 4.3インチタッチパネルLCD RS232/USB/セントロニクス/LAN |
| MH361T | インダストリアルバーコードプリンタ
印刷解像度300dpi 用紙幅6インチ幅, 印刷速度10インチ/秒, 4.3インチタッチパネルLCD RS232/USB/セントロニクス/LAN |
オプション/交換部品
| 型番 | 仕様 |
|---|---|
| PLATEN-MH261 | プラテンローラ Assy |
| PHEAD-MH261 | プリントヘッド Assy, 200dpi |
| PHEAD-MH361 | プリントヘッド Assy, 300dpi |
| MH261-PEEL | ピールオフキット |
| MH261-CUTTER-01 | ヘビーデューティーカッター |
| MH261-GPIO | GPIO Assy(パラレルポート付) |
ラベル・リボン
| 型番 | 仕様 |
|---|---|
| L-TT150075X-NP-3CR | 熱転ラベルロール紙(NPコート紙), 150 × 75mm, 2000枚巻, ミシン目有り, 3インチコア, 外巻き |
| L-DT150075X-3CR | 感熱ラベルロール紙, 150 × 75mm, 2000枚巻, ミシン目有り, 3インチコア, 外巻き |
| R-WX154-450M-SR290 | ワックスリボン, 154mm幅, 450m巻 |
| R-RS154-450M-SD100 | レジンリボン, 154mm幅, 450m巻 |
※ ラベルロール紙、リボンの発注は10巻単位とさせていただきます。
※ カスタム仕様ラベルについては、弊社担当者までお問合せください。
