Vuquest 3310g 定置式超高速エリアイメージャ
![Vuquest 3310g 定置式超高速エリアイメージャ](img/3310g.jpg)
![安心保証2年](../../../common/img/icon/hosyou02.gif)
![HID POS対応](../../../../common/img/icon/icon-hidpos.gif)
![OPOS対応](../../../../common/img/icon/icon-opos.gif)
特長
- Adaptus(R) 6.0 比類なき超高速高性能
デコーディングテクノロジーが誕生!! - 携帯液晶画面コード読み取り対応
- 視認性の高いLEDエイマー採用
- OCRフォント読み取りに対応(オプション)
- TotalFreedom(TM) 2.0 対応
プログラム開発によるデ゙コード・データ編集・ イメージ処理のフレキシブルな拡張が可能
■スタンド(オプション)
![スタンド](img/3310g_stand.jpg)
仕様
対応バーコードシンボル
- 二次元コード(QRなど)
- QR, マイクロQR, PDF417, MicroPDF, Aztec, コード49, データマトリクス, マキシコード, EAN/UCC コンポジット, 郵便カスタマバーコード, 他
- 一次元コード(バーコード)
- JAN/EAN/UPC, コード39, コーダバー(NW7), インターリーブド 25, コード128, GS1-128, コード93, NEC 2/5(COOP 2/5), GS1 DataBar, 他
- OCRフォント
- 書籍ISBN, OCR-A, OCR-B, 他

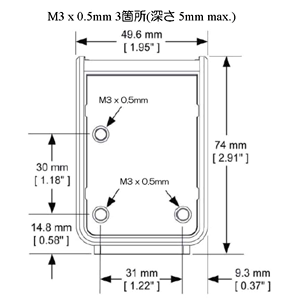

取付ネジ穴(寸法図)
![寸法図](img/sunpou.gif)
読取深度参考値
NW=0.127mm, コード39 | 55 ~ 159mm |
NW=0.178mm, コード39 | 35 ~ 239mm |
NW=0.254mm, コード39 | 26 ~ 330mm |
NW=0.33mm, UPC-A | 39 ~ 435mm |
NW=0.17mm, PDF417 | 36 ~ 178mm |
NW=0.254mm, データマトリクス |
47 ~ 216mm |
項目 | 仕様 | |
---|---|---|
光学仕様 | 読取方式 | CMOS エリアセンサー |
読取画素数 | 836(横) x 640(縦) ピクセル | |
シンボルコントラスト | MRD 20%以上 | |
走査角度 | 水平42.4°x 垂直33° | |
分解能 | 1D: 0.127mm(コード39) 2D: 0.17mm(データマトリクス) |
|
ピッチ/ スキュー角 |
45°/65° | |
焦点位置 | 127mm | |
移動読取 | 270cm/sec @ 焦点位置127mm | |
インターフェイス | ・USB キーボード ・USB バーチャルCOM ・DOS/V キーボード ・RS232C |
|
電源 | 供給電圧 | DC5V +/-0.25V |
消費電流 | 450mA @DC5V (2.3W) 90mA @DC5V (動作 0.45W) |
|
温度 | 動作温度 | 0℃ ~ +40℃ |
保管温度 | -20℃ ~ +70℃ | |
湿度 | 5% ~ 95% 結露無し | |
耐外乱光 | 0~100 000 lx (直射日光と同等) |
|
耐落下 | 1.5m の高さからコンクリート床面へ自然落下後、動作に支障なし | |
外形寸法(mm) | 74(L) x 50(H) x 26(W) | |
重量 | 約75g (ケーブルを除く) | |
保護等級 | IP53 | |
保証期間 | 2年間 |
型番
■Vuquest 3310g 定置式超高速エリアイメージャ
型番 | 仕様 |
---|---|
3310g![]() |
エリアイメージャ本体, RS232C/USB/KBW I/F |
3310g-EIO(*2)![]() |
エリアイメージャ本体, 外部I/Oライセンス付, RS232C/USB/KBW I/F |
3310g-OCR![]() |
エリアイメージャ本体, OCRライセンス付 |
52-52557-3-FR![]() |
RS232Cインターフェイスケーブル, 黒, 約2.9m ストレート |
52-52558-N-3-FR <販売終了> ![]() |
KBWインターフェイスケーブル, 黒, 約2.9m ストレート |
52-52559-N-3-FR![]() |
USBインターフェイスケーブル, 黒, 約2.9m ストレート |
52-52561-3-FR![]() |
USBインターフェイスケーブル, 黒, 約2.9m ストレート, 外部I/O |
52-52562-3-FR![]() |
RS232Cインターフェイスケーブル, 黒, 約2.9m ストレート, 外部I/O |
46-01210![]() |
プレゼンテーショントレースタンド |
46-00525![]() |
ACアダプタDC5V出力 |
(*1) | インターフェイスケーブルは、別売です。 |
(*2) | USBキーボードとUSBバーチャルCOMの両インターフェイスに対応しています。 Windows 7(32&64ビット) / 8(32&64ビット) / 10(32&64ビット)に対応しています。 |
(**) | メモ帳やEXCELといったアプリケーションソフトのカーソル位置にデータを入力したい場合は、キーボードインターフェイス又はUSBキーボードインターフェイス(HID)をご利用ください。RS232CやUSBバーチャルCOMインターフェイスは動作が異なりますのでご注意ください。 |
※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
