CT-S601Ⅱ 高速ラインサーマルプリンタ
ラインナップ
![](../../../common/img/bu.gif)
![](../../../common/img/bu.gif)
![](../../../common/img/bu.gif)
- 特長
- 仕様
- 型番
- ダウンロード
特長
- CT-S801Ⅱのローコスト版
- ペーパー上出しタイプ
- 印字速度MAX220mm/secの高速印字
- 省スペース設計、ACアダプターを底面に内蔵可能(電源内蔵タイプ)
- Apple MFiライセンス認証Bluetoothで
マルチOS(iOS/Android/Windows)に対応。 - 用紙セーブ機能搭載により、用紙節約が可能
- 16階調印刷対応で、画像・写真等をより綺麗に印刷
- JIS第3、第4を含む「JIS X 0213」に対応。
より多様な漢字印刷が可能。
※アプリからの文字アドレス指定により印字可能
オペレーションパネル
LEDでわかりやすいステータス表示
- POWER LED[緑]:電源をONにすると点灯し、OFFにすると消灯します。
- PAPER LED[橙]:用紙残量が少ない状態の時と、ペーパーエンド時に点灯します。
- ERROE LED[赤]:印字ホット時、ペーパーカバーオープン時、カッターエラー時などに点滅。
操作キー
- FEEDキー:押している間は用紙が送られる。
カッターエラー時、原因の除去後にペーパーカバーを閉じた状態でFEEDキーを押すとエラーを解除。
セルフ印字、メモリースイッチ設定モードへの操作で使用。
![オペレーションパネル](img/disp_1.jpg)
選べるインターフェイス
下記6種のインターフェイスから接続方法を選べます。
(*)無線LANモデルは案件対応となります。

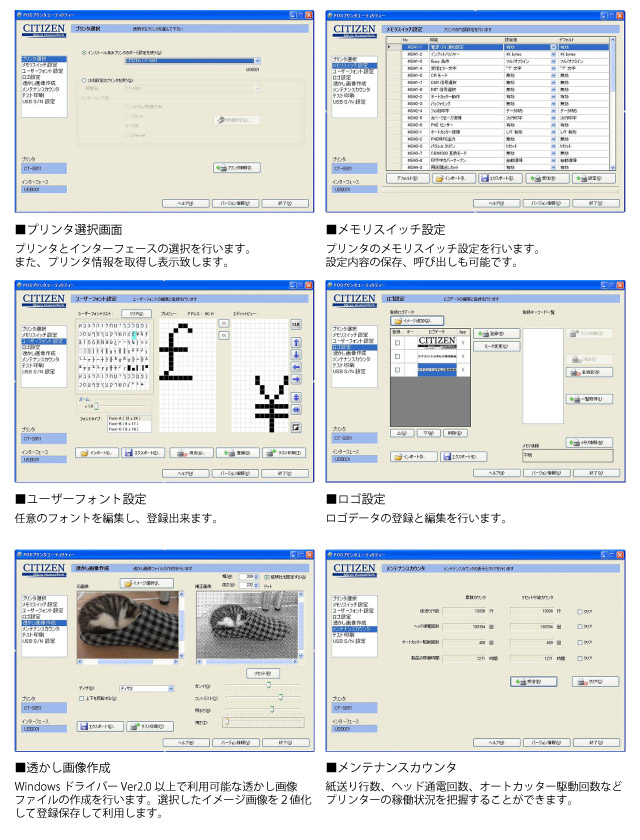

簡単カスタマイズ
ユーティリティツールで印字濃度の調整やロゴの登録など、各種カスタマイズが簡単にできます。

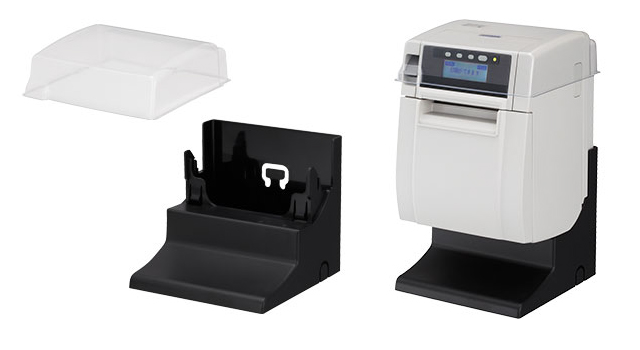

縦置きオプションキット ※別売り
厨房での調理指示伝票に最適です。
※パラレルインターフェース装着時はご使用になれません
仕様
対応バーコード
- 二次元コード(QRコード)
- PDF417、QR CODE
- 一次元コード(バーコード)
- UPC-A/E、JAN(EAN)13桁/8桁、ITF、CODE39、CODE93、CODE128、CODABAR(NW-7)、GS1(*)
(*)GS1の詳細についてはお問い合せください。
寸法図
![寸法図](img/size.jpg)
印字桁数
用紙幅 | 最大印字桁数(桁) | ドット構成 | |||
---|---|---|---|---|---|
フォント | 83mm | 80mm | 60mm | 58mm | |
フォントA | 53 | 48 | 36 | 35 | 12 x 24 |
フォントB | 71 | 64 | 48 | 46 | 9 x 24 |
フォントC | 80 | 72 | 54 | 52 | 8 x 16 |
漢字フォントA | 26 | 24 | 18 | 17 | 24 x 24 |
漢字フォントC | 40 | 36 | 27 | 26 | 16 x 16 |
印字の桁数はメモリースイッチにより切り替えが可能です。
仕様表
項目 | 仕様 | |
---|---|---|
印字方式 | ラインサーマルドット印字方式 | |
印字幅 (*1) | 80mm(640dots)、72mm(576dots)、54.5mm(436dots)、54mm(432dots) | |
ドット密度 | 横、縦8ドット/mm(203dpi) | |
最大印字速度 | 220mm/sec(最速、印字濃度レベル100%、1600dots lines/sec) | |
行間幅 | 4.25mm(1/6inch) コマンドにより設定可能 | |
用紙 | 用紙幅:3インチ仕様(83mm/80mm)、2インチ仕様(60mm/58mm) 用紙径:MAX.φ83mm 用紙厚:65~75μm(紙管内径12mm/外径18mm)、75~85μm(紙管内径25.4mm/外径32mm) |
|
文字寸法 (*2) | フォントA:1.50×3.00mm フォントB:1.13×2.13mm フォントC:1.00×2.00mm 漢字フォントA:3.00×3.00mm 漢字フォントC:2.00×2.00mm |
|
文字種類 | 英数字、国際文字、PC437/850/852/857/858/860/863/864/865/866、 WPC1252、カタカナ、Thai code18、漢字(JIS第1、第2、第3、第4)、JIS C 6226-1983 |
|
ユーザーメモリー | 256K bytes(ユーザー作成文字、作成ロゴを登録可能) | |
インターフェイス | シリアル(RS-232C準拠) パラレル(IEEE1284準拠、セントロニクス準拠) USB(Full speed) Bluetooth(MFi認証取得) HUB付きUSB 有線LAN(標準及び高性能仕様) Powered USB |
|
オペレーションパネル | LED表示:3色、オペレーションキー:1キー | |
インプットバッファ | 4k or 45 bytes | |
電源電圧 | AC100~240V | |
消費電力 | 印刷時 | 約45W |
待機時 | 3W | |
ドロワーキックアウト | 2ドロワー対応 | |
温度 | 動作温度 | 5~45°C |
保管温度 | -20~60°C | |
湿度 | 動作湿度 | 10~90%RH(結露なきこと) |
保管湿度 | 10~90%RH(結露なきこと) | |
質量 | 約2.1Kg | |
外形寸法 | 145(W) × 192(D) × 148(H)mm | |
ACアダプター仕様 | 入力 | AC100~240V 50/60Hz 120VA |
出力 | DC24V 1.9A | |
本体ケース色 | ホワイト、ブラック | |
寿命 | ヘッド | 耐磨耗性150km、耐パルス性2億パルス(常温、常湿、指定推奨紙) |
オートカッター | 200万カット(常温、常湿、指定推奨紙) | |
適合規格 | VCCIクラスA ※弊社製ACアダプター(36AD2/36AD3)を使用した場合の規格です。 |
|
ユーティリティーソフトウェア | POS Printer Utility | |
ドライバ | Windows、OPOS、POS for.NET、Java POS、Linux、CUPS |
(*1) | 紙幅が83、80、60、58mmの場合です。 |
(*2) | 各文字寸法は文字フォント内部のスペースを含むため、実際の文字は小さく見えます。 |
型番
■ CT-601Ⅱシリーズ(2インチモデル)
型番 | 仕様 |
---|---|
CT-S601IIS2RSJWHP | ラインサーマルプリンタ, 58mm, シリアル, 白 |
CT-S601IIS2RSJBKP | ラインサーマルプリンタ, 58mm, シリアル, 黒 |
CT-S601IIS2PAJWHP | ラインサーマルプリンタ, 58mm, パラレル, 白 |
CT-S601IIS2PAJBKP | ラインサーマルプリンタ, 58mm, パラレル, 黒 |
CT-S601IIS2UBJWHP | ラインサーマルプリンタ, 58mm, USB, 白 |
CT-S601IIS2UBJBKP | ラインサーマルプリンタ, 58mm, USB, 黒 |
CT-S601IIS2BTJWHP | ラインサーマルプリンタ, 58mm, Bluetooth, 白 |
CT-S601IIS2BTJBKP | ラインサーマルプリンタ, 58mm, Bluetooth, 黒 |
CT-S601IIS2ET2JWHP | ラインサーマルプリンタ, 58mm, 有線LAN, 白 |
CT-S601IIS2ET2JBKP | ラインサーマルプリンタ, 58mm, 有線LAN, 黒 |
CT-S601IIS2WF5JWHP <販売終了> |
ラインサーマルプリンタ, 58mm, 無線LAN, 白 |
CT-S601IIS3WF5JWHP <販売終了> |
ラインサーマルプリンタ, 58mm, 無線LAN, 黒 |
■ CT-601Ⅱシリーズ(3インチモデル)
型番 | 仕様 |
---|---|
CT-S601IIS3RSJWHP | ラインサーマルプリンタ, 80mm, シリアル, 白 |
CT-S601IIS3RSJBKP | ラインサーマルプリンタ, 80mm, シリアル, 黒 |
CT-S601IIS3PAJWHP | ラインサーマルプリンタ, 80mm, パラレル, 白 |
CT-S601IIS3PAJBKP | ラインサーマルプリンタ, 80mm, パラレル, 黒 |
CT-S601IIS3UBJWHP | ラインサーマルプリンタ, 80mm, USB, 白 |
CT-S601IIS3UBJBKP | ラインサーマルプリンタ, 80mm, USB, 黒 |
CT-S601IIS3BTJWHP | ラインサーマルプリンタ, 80mm, Bluetooth, 白 |
CT-S601IIS3BTJBKP | ラインサーマルプリンタ, 80mm, Bluetooth, 黒 |
CT-S601IIS3ET2JWHP | ラインサーマルプリンタ, 80mm, 有線LAN, 白 |
CT-S601IIS3ET2JBKP | ラインサーマルプリンタ, 80mm, 有線LAN, 黒 |
CT-S601IIS2WF5JBKP <販売終了> |
ラインサーマルプリンタ, 80mm, 無線LAN, 白 |
CT-S601IIS3WF5JBKP <販売終了> |
ラインサーマルプリンタ, 80mm, 無線LAN, 黒 |
■ オプション
型番 | 仕様 |
---|---|
WALL300 | 壁掛けキット |
PPA00040S-00 | 縦置きキット |
■ 消耗品
型番 | 仕様 |
---|---|
RP5880T | ロールペーパー, 58mm x 80φ10巻入 |
RP8080T | ロールペーパー, 80mm x 80φ10巻入 |
ダウンロード
※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
