BHT-1700シリーズ
Androidターミナル
販売終了

Bluetooth



Android OSIP67Bluetooth無線LAN二次元コード読み取りバーコード読み取りタフボディmicroSDカード対応
DENSO WAVE
3年保証について
  • 特長
  • 仕様
  • 型番
  • ダウンロード
特長

Android™ 7.1.2搭載
片手での操作性を追求した ハードキー搭載モデル

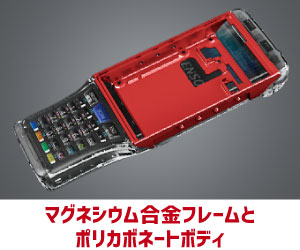

軽さと強さを両立

強じん、軽量ボディ

フレームにはマグネシウム合金、ポリカーボネート素材で継ぎ目の少ない外装。粉塵や水滴にも強くて軽いボディを実現。

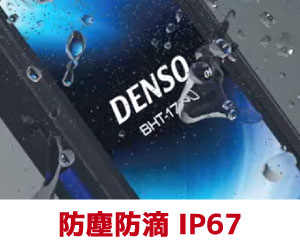

粉塵・水滴に強い

保護等級 IP67

高性能なシーリング材を使用することで、砂塵や水滴などの侵入を防ぎ、悪条件のなかでも正確に動作します。

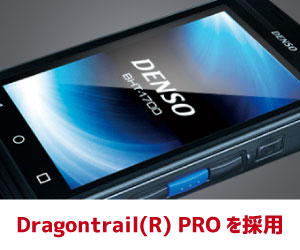

強固なディスプレイ

強固ガラスディスプレイ

ディスプレイには、旭硝子製の「Dragontrail®(*1)PRO」を採用。落下時に受ける端からの衝撃に対して、従来品の約2倍の強度を実現しました。

(*1) 「Dragontrail®」およびそのロゴマークは旭硝子株式会社の登録商標です。

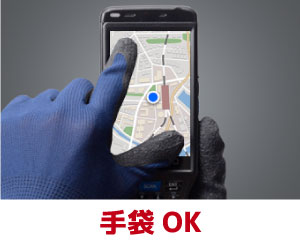

手袋対応タッチパネル

静電容量式タッチパネル

タッチパネルには、円滑に動く静電容量方式を採用。手袋越しでも操作ができ、マルチタッチにも対応しています。

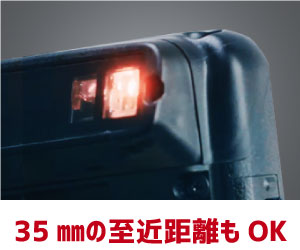

高性能読み取りモジュール

BHT-1700 スキャナ

接写に強く、35mmの至近距離でも読み取りが可能。汚れやにじみ、かすれなどがある粗悪なコードも瞬時に認識。

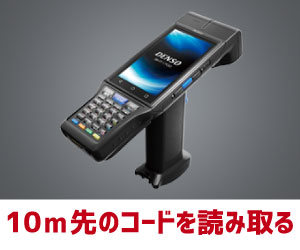

ロングレンジモデルラインナップ

BHT-1700 ロングレンジ対応モデルをラインナップ フォークリフトに乗ったままでも棚のコードの読み取りが可能なロングレンジモデルをラインナップ。
倉庫などの暗所でも読み取りしやすいクワッド照明も搭載。

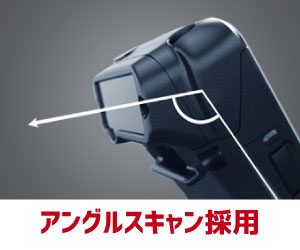

画面を見ながらスキャン

BHT-1700 アングルスキャンが可能

読み取り部分は、独自の角度をつけた「アングルスキャン」を採用。画面を見ながらでもスキャンできるので効率的に作業ができます。

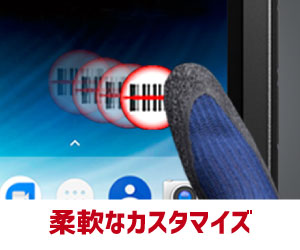

使いやすくカスタマイズ可能

キーを柔軟にカスタマイズ可能
端末側面に、自由に機能を割り当てられる「マジックキー」を複数配置。
また、画面上の押しやすい位置に配置できる「タッチトリガー」も設定できます。

業務アプリ WelPet（ウェルペット）使用ライセンス付属

WelPet(ウェルペット)は、スマートターミナル専用のデータ収集/通信アプリケーションです。
在庫管理にかかせない消込／収集業務がスマートターミナルで行えます。
データ照合・バーコードチェッカ・GS1フォーマットチェッカーなど、様々な業務に対応できる機能を備えています。

WelPetの詳細はコチラ
▲ Up
仕様

対応バーコードシンボル

二次元コード（二次元コードモデル）
QRコード(R)、マイクロQRコード、SQRC(R)、iQRコード、PDF417、マイクロPDF417、MaxiCode、DataMatrix（ECC200）、GS1 Composite
二次元コード （二次元コード ロングレンジモデル）
QRコード(R)、PDF417、マイクロPDF417、MaxiCode、DataMatrix（ECC200）、GS1 Composite
一次元コード（全モデル共通）
EAN-13/8（JAN-13/8）、UPC-A/E、UPC/EAN（アドオン付き）、Interleaved 2 of 5（ITF）、Standard 2 of 5（STF）、Codabar（NW-7）、CODE39、CODE93、CODE128、GS1-128(EAN-128)、GS1 DataBar（RSS）

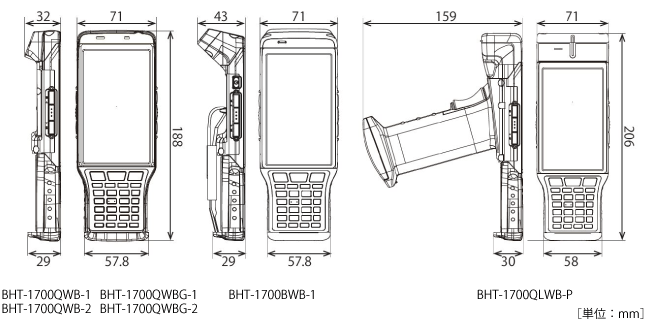

寸法図

寸法図

(*) 寸法は参考値です。

■ 仕様表

型式 仕様
OS Android（TM）7.1.2
CPU 1.3GHz Quad-core
メモリ RAM 2GB
フラッシュメモリ 16GB
表示部 ドット数(*1) 4.0インチWVGA（480×800ドット）
表示素子 液晶ドットマトリックスディスプレイ（カラー）
バックライト 白色LED
タッチスクリーン Dragontrail（R） PRO
無線LAN(*2) 適合規格 IEEE802.11a/b/g/n準拠
周波数 IEEE802.11a/n:5.2GHz、5.3GHz、5.6GHz帯、
IEEE802.11b/g/n:2.4GHz帯
通信距離(*3) IEEE802.11a:屋内＝約50 m、
IEEE802.11b/g/n:屋内＝約75 m、屋外＝約200 m
通信速度 IEEE802.11b：11/5.5/2/1Mbps、
IEEE802.11a/g：54/48/36/24/18/12/9/6Mbps、
IEEE802.11n：65/58.5/52/39/26/19.5/13/6.5Mbps
アクセス方式 インフラストラクチャモード
セキュリティ 暗号化：WEP(40/128)/TKIP/AES
WPA認証：WPA/WPA2
ユーザー認証：PSK/EAP-TLS/PEAP

Bluetooth(R)

 Bluetooth(R)Ver4.1＋EDR/LE
（対応Profile : GAP / SDAP / HSP / SPP / GOEP / OPP / HFP（AG1.5） / PAN / A2DP / AVRCP / GAVDP / HID / PBAP / HOGP / MAP / GATT）
カードスロット Micro SDHC/SDXC
環境性能

動作温度(*7)

 -20～50℃
保護等級 IP67
対落下強度(*8) 1.5 m×60回以上、2.5 m
（ロングレンジモデルは 1.2 m×60回以上、2 m）
保証 3年
DENSO WAVE QBdirectへの登録が必要（登録外製品は1年）
消耗品・付属品などは除く

■ 読み取り部

項目 2次元コードモデル
（BHT-1700QWB（G））		 2次元コード
ロングモデル
（BHT-1700QLWB）		 バーコードモデル
（BHT-1700BWB）
方式 エリアセンサ オートフォーカス
エリアセンサ		 アドバンストスキャンプラス（CCD）
最小分解能 二次元コード 0.167mm 0.25 mm ―
バーコード 0.125mm 0.15 mm 0.125mm
マーカ エリアガイドマーカ
読み取り確認 青色LED、スピーカ、バイブレータ

■キー入力部（*10）

2次元コードモデル
（BHT-1700QWB（G））		 2次元コード
ロングモデル
（BHT-1700QLWB）		 バーコードモデル
（BHT-1700BWB）
31キー+3トリガーキー 31キー+4トリガーキー 31キー+3トリガーキー

■ 無線WAN(BHT-1700QWBG)

項目 仕様
無線WAN適合規格 4G LTE/3G/GSM、VoLTE対応
GPS A-GPS/GLONASS

■ 電源部

項目 2次元コードモデル
（BHT-1700QWB（G））		 2次元コード
ロングモデル
（BHT-1700QLWB）		 バーコードモデル
（BHT-1700BWB）
メインバッテリ リチウムイオンバッテリ
動作時間(*4) 標準バッテリ 22時間(*5)
（無線WANモデルは12時間(*6)		 20時間 22時間(*5)
大容量バッテリ 33時間(*5)
（無線WANモデルは18時間(*6)		 30時間 33時間(*5)

■ NFC対応 (*9)

搭載：BHT-1700QWB-2 / BHT-1700QWBG-2

■ カメラ

搭載：BHT-1700QWB-2 / BHT-1700QWBG-2（8MPオートフォーカス）

■質量

項目 2次元コードモデル
（BHT-1700QWB（G））		 2次元コード
ロングモデル
（BHT-1700QLWB）		 バーコードモデル
（BHT-1700BWB）
質量(電池含） 約308 g 約438 g 約298 g
(*1) 液晶パネルは精密度の高い技術で製造しています。有効画素数は99.99%以上ですが、0.01%以下の画素欠けや常時点灯するものがありますので、ご了承ください。
(*2) IEEE802.11a:5.2GHz（W52）、5.3GHz（W53）は屋内使用限定となります。
(*3) 通信距離、通信速度は参考値であり、実際の環境条件により変化します。
(*4) 動作時間は常温での参考値であり、使用条件により変化します。
(*5) 試験条件＝読み取り:無線通信:画面書き替え:待機=1：5：1：60の場合。バイブレータ・ブザーはOFF。無線は常時ONとし、その他はOFFとする。
(*6) 試験条件＝読み取り：画面書き替え：待機＝1：30：270の場合。画面書き替え中に、無線WANによる1K Byteのデータ通信を実施。
(*7) 充電時は0～40℃となります。
(*8) 常温における当社試験条件での試験値であり、保証値ではありません。試験条件＝コンクリート上。
(*9) NFC機能は、事前に運用されるカードにて十分な読み取りテストを頂いた上、ご使用ください。
(*10) 電源キーを含む。
▲ Up
型番

■ BHT-1700シリーズ Androidターミナル（*）

型番 仕様
BHT-1700BWB-1-A7
（販売終了）		 Androidターミナルセット(本体・ハンドベルト･スタイラスペン・操作ガイド),
1D/BT/WiFi, バッテリ/蓋別売
BHT-1700QWB-1-A7
（販売終了）		 Androidターミナルセット(本体・ハンドベルト･スタイラスペン・操作ガイド),
2D/BT/WiFi, バッテリ/蓋別売
BHT-1700QWB-2-A7
（販売終了）		 Androidターミナルセット(本体・ハンドベルト･スタイラスペン・操作ガイド),
2D/BT/WiFi/リアカメラ, バッテリ/蓋別売
BHT-1700QWBG-1-A7
（販売終了）		 Androidターミナルセット(本体・ハンドベルト･スタイラスペン・操作ガイド), 2D/BT/WiFi/LTE/NFC, バッテリ/蓋別売
BHT-1700QWBG-2-A7
（販売終了）		 Androidターミナルセット(本体・ハンドベルト･スタイラスペン・操作ガイド), 2D/BT/WiFi/LTE/NFC/リアカメラ, バッテリ/蓋別売
BHT-1700QLWB-P-A7
（販売終了）		 Androidターミナルセット(本体・ハンドベルト･スタイラスペン・操作ガイド),
2Dロングレンジ/BT/WiFi/NFC, バッテリ/蓋別売

■ アクセサリ・オプション

型番 仕様
CU-BU1-17 USB通信ユニット, ACアダプタ別売
CU-BL1-17 LAN通信ユニット, ACアダプタ別売
CH-B4-17 4連本体充電器, ACアダプタ別売
CH-1104 バッテリ4連充電器, ACアダプタ付属
BT-170LA-C 標準バッテリ(2セル), 蓋付
BT-170L-C 大容量バッテリ(3セル), 蓋付
BT-110LA 標準バッテリ(2セル), 蓋無し
BT-110L 大容量バッテリ(3セル), 蓋無し
AD3-1012/3000-02 ACアダプタ
（*） バッテリ/蓋別売
通信ケーブルはこちら

■ BHTシリーズソフトウェア

型番 仕様
BHT-DMS-LITE デバイスマネージメントシステムLITE, 1PC1ライセンス 1PCへの接続台数50台
BHT-DMS-STANDARD デバイスマネージメントシステムSTANDARD, 1PC1ライセンス 1PCへの接続台数50台
BHT-LINK-USBSERVER BHT-LINK USBサーバー, PCファイルのみためクライアントライセンス不要
BHT-LINK-SERVER BHT-LINK サーバー, WLAN/LTE
BHT-LINK-CLIENT BHT-LINK クライアント, 1HT1ライセンス
BHT-LINK-CLIENT-PREM BHT-LINK クライアントPREMIUM, HT台数無制限
BHT-DMS デバイスマネージメントシステムの詳細
BHT-LINK Androidファイル送信ソフトの詳細
▲ Up
ダウンロード
タイプ 名称
マニュアル InfoHunter Plus for BHT 取扱説明書
（bht_ihp_manual_1.0.0.pdf）		 ダウンロード
アプリケーション InfoHunter Plus for bht
（bht_ihp_1.0.0.zip）		 ダウンロード
▲ Up
※ 改良の為、予告無く外観・仕様を変更する場合があります。
※ 各製品名・社名は該当各社の商標又は登録商標です。
