BHT-1400Bシリーズ ハンディターミナル
- 特長
- 仕様
- 型番

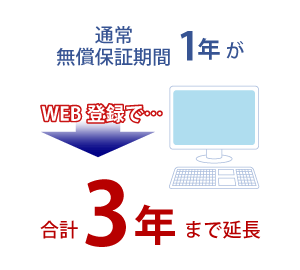

3年の無償保証で安心が続く
通常1年の無償保証期間が、WEB登録していただくことで2年延長し、合計3年間の無償保証へと延長されます。
※ご購入後1カ月以内にデンソーウェーブサイトにてシリアルナンバーの登録などが必要です。

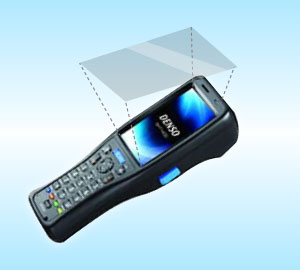

3.2インチWVGAの大画面
画面の見やすさにこだわり、文字を大きく、よりなめらかに表示させることを可能にしました。画面上で複数データを一覧で確認するような作業に最適です。さらに太陽光下でも視認性の高い液晶画面を採用しているので、屋外での作業でも画面がしっかり確認できます。

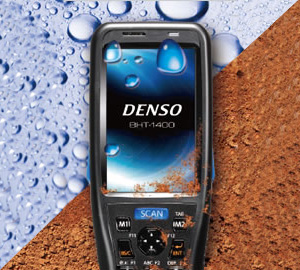

IP65の保護等級であらゆる現場に対応
あらゆる使用用途に耐えられるよう、IEC 国際規格の保護等級IP65を実現しました。粉塵の舞う製造現場や水滴のかかる食品加工現場など、ハードな現場でも安心してお使いいただくことができます。

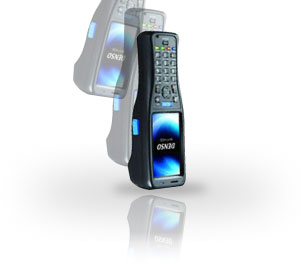

タフ設計であらゆる衝撃に強い
スーツケースなどでも使われる丈夫なポリカーボネート素材を採用し、クラス最高レベルの耐衝撃性能を実現しました。 大きな衝撃はもちろん、日々の作業で蓄積する小さな衝撃にも強い堅牢設計で長く安心してお使いいただけます。
長時間稼働でこまめな充電が不要
独自の省電力設計で、無線を常時接続した状態でも32時間の動作を実現しました。 24時間稼働の工場など、あらゆる現場での作業で、こまめに充電することなく、連続してお使いいただけます。

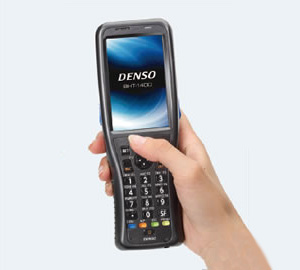

こだわりの操作性で片手操作がラクラク
コンセプトは“片手操作に最適な大画面モデル”。持ち手の中心をシェイプすることで、手になじむ持ちやすさを実現しただけでなく、全てのキーを親指1本で無理なく操作することを可能にしました。 その他にも、キー操作時に誤って落としてしまうことがないよう、グリップ部に滑り止め加工を施すなど、細かい部分まで片手での操作性を追求しました。
BHT-Windows シミュレータでプログラム開発をサポート
BHT-Windows シミュレータは、ハンディターミナルのプログラム開発を支援するツールです。
通常、プログラム開発では実機での検証が必要になりますが、
BHT-Windows シミュレータは、PCに仮想BHTを構築し、PC上で検証やデバッグを実行できるため、実機が無い環境でのプログラム開発をサポートします。
◆必要なツール
・Visual Studio 2008 Proffesional
・Windows Virtual PC
・BHT-1400 SDK
対応バーコードシンボル
- 一次元コード(バーコード)
- EAN-13/8(JAN-13/8)、UPC-A/E、UPC/EAN(アドオン付き)、Interleaved 2 of 5(ITF)、Standard 2 of 5(STF)、CODABAR(NW-7)、CODE39、CODE93、CODE128、GS1-128(EAN-128)、GS1 DataBar(RSS)
寸法図
■ 仕様表
項目 | 仕様 | ||
---|---|---|---|
OS | Windows® Embedded Compact 7 | ||
CPU | ARM Cortex-A8 800MHz | ||
メモリ | フラッシュメモリ | 2.0GB(ユーザエリア:約1.2GB) | |
表示部 | ドット数(*1) | 3.2インチWVGA(480×800ドット) | |
表示素子 | 液晶ドットマトリックスディスプレイ(カラー) | ||
バックライト | 白色LED | ||
スキャナ部 | 方式 | アドバンストスキャンプラス(CCD) | |
最小分解能 | 0.125mm | ||
読み取り基準位置 | 110mm | ||
読み取り確認 | 青・赤2色LED、スピーカ、バイブレータ | ||
キー入力部 | キー数 | 21キー(電源キー含む)+十字カーソルキー+3トリガキー | |
タッチパネル | 抵抗膜式 動作荷重 1N | ||
通信部 | 無線LAN(*2) | 適合規格 | IEEE802.11a/b/g/n準拠 |
周波数 | IEEE802.11a/n:5.2GHz、5.3GHz、5.6GHz帯、 IEEE802.11b/g/n:2.4GHz帯 |
||
通信距離(*3) | IEEE802.11a/n:屋内=約50m、 IEEE802.11b/g/n:屋内=約75m、屋外=約200m |
||
通信速度(*3) | IEEE802.11b:11/5.5/2/1Mbps、 IEEE802.11a/g:54/48/36/24/18/12/9/6Mbps、 IEEE802.11n:65/58.5/52/39/26/19.5/13/6.5Mbps |
||
アクセス方式 | インフラストラクチャモード | ||
セキュリティ | WEP40,128、WPA-PSK(TKIP,AES)、WPA2- PSK(TKIP,AES)、 WPA-1x(TKIP,AES/EAP-TLS, PEAP, LEAP, EAP-FAST)、 WPA2-1x(TKIP,AES/EAP-TLS, PEAP, LEAP, EAP-FAST)、 802.1x(WEP/EAP-TLS, PEAP, LEAP, EAP-FAST) |
||
Bluetooth® | Bluetooth Ver.2.1+EDR準拠クラス2 | ||
カードスロット | microSDHC/microSDカード(~32GB)×1 | ||
電源部 | メインバッテリ | リチウムイオンバッテリ | |
動作時間(*4) | 36時間(*5)/30時間(*6) | ||
付帯機能 | 時計、スピーカ、バイブレータ、 電池電圧表示、キーバックライト |
||
環境性能 | 動作温度 | -20~50℃(*7) | |
保護等級 | IP65 | ||
対落下強度(*8) | 2.0m/1.5mコンクリート床上に6面各10回(計60回) | ||
質量 | 約255g |
(*1) | 液晶パネルは精密度の高い技術で製造しています。有効画素数は99.99%以上ですが、0.01%以下の画素欠けや常時点灯するものがありますので、ご了承ください。 |
(*2) | IEEE802.11a/n:5.2GHz(W52)、5.3GHz(W53)は屋内使用限定となります。 |
(*3) | 通信距離は参考値であり、実際の環境条件により変化します。通信速度は規格による理論値であり、実際の通信速度を保証するものではありません。 |
(*4) | 動作時間は常温での参考値であり、使用条件により変化します。 |
(*5) | 5秒間に1回の読取り。バックライトレベル1。 |
(*6) | 無線常時接続の下、読み取り:無線通信:画面書き替え:待機=1:1:1:20の場合。バックライトレベル1。 |
(*7) | 充電時は0~40℃となります。 |
(*8) | 常温での試験値であり保証値ではありません。 |
■ BHT-1400Bシリーズ バーコードハンディターミナル
型番 | 仕様 |
---|---|
BHT-1461BWB-CE | 大画面ハンディターミナル(1D), WEC7, 標準バッテリタイプ |
■ オプション
型番 | 仕様 |
---|---|
BT-140LA-C | バッテリ蓋付標準バッテリ(2セル) |
BCBHT-140LA | 標準バッテリ蓋 |
BT-110LA | 標準バッテリ(2セル), 蓋無し |
CU-AR1-14 | 通信ユニット, RS232C, ACアダプタ付 |
CU-AL1-14 | 通信ユニット, LAN, ACアダプタ付 |
CU-AU1-14 | 通信ユニット, USB, ACアダプタ別売 |
CH-A4-14 | 本体4連充電器, ACアダプタ付 |
CH-1104 | バッテリ4連充電器, ACアダプタ付属 |
CB00-US1400/4A-4B-01 | PC-CU接続用USBケーブル |
CB00-RS1500/9-9-01 | PC-CU接続用RS232Cケーブル |
AD2-1005/3000 | ACアダプタ |
SCBHT-1400 | ソフトケース |
WHBHT-1400 | 腰用ケース |
BHT-WIN-SIMULATOR | BHT-1400シリーズ対応Windowsシミュレータ 1PC1ライセンス(496490-1510) |
■ BHT Device Management System
型番 | 仕様 |
---|---|
BHT-DMS-LITE | デバイスマネージメントシステムLITE, 1PC1ライセンス 1PCへの接続台数50台 |
BHT-DMS-STANDARD | デバイスマネージメントシステムSTANDARD, 1PC1ライセンス 1PCへの接続台数50台 |
※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
