BHT-1300-CE 小型ハンディターミナル Windows-CEモデル
Windows-CEモデル
BHT-1300-CEシリーズ
小型ハンディターミナル
オープン価格
- 特長
- 仕様
- 型番
特長
- 薄く、軽く、小さいボディ
- スタイリッシュな空間にもあうデザインで、女性の手にも持ちやすい。
- 多彩なI/F
・無線LAN（IEEE802.11 a/b/g/n）
・Bluetooth（Ver 2.1 クラス2）
・ケーブル（USB） - 無線常時接続でも丸一日利用可能
- 充実の堅牢性でハードな現場の運用も安心
3年の無償保証で安心が続く
通常1年の無償保証期間が、WEB登録していただくことで2年延長し、合計3年間の無償保証へと延長されます。
※ご購入後1カ月以内にデンソーウェーブサイトにてシリアルナンバーの登録などが必要です。
コンパクトなのに使いやすい
小型ながらも快適に操作できる機能美を追求。
軍手でも操作しやすい、ドーム型のキ―形状。
太陽光下でも画面くっきり
高視認性LCD「High-Brightディスプレイ」を搭載。
視野角も広く、斜め上からの視認性も向上。
無線常時接続でも長時間稼働
省電力設計で、クラス最高の時間動作。
最新の無線セキュリティに対応し、不正アクセス防止。
・バーコードリーダモデル：28時間
・二次元コードリーダモデル：27時間
(*)無線常時接続（メーカ指定条件にて）
ハードもデータも守る 充実の堅牢性
2m落下耐久に、-20℃～50℃対応のタフ設計。
microSDHC装着で、データバックアップも可。
仕様
対応バーコードシンボル
- 一次元コード（バーコード）
- EAN-13/-8(JAN-13/-8),UPC-A/-E,UPC/EAN(アドオン付き),Interleaved 2 of 5(ITF),
Standard 2 of 5(STF),CODABAR(NW-7),CODE39,CODE93,
CODE128,GS1-128(EAN-128),GS1 DataBar(RSS)
- 二次元コード（二次元コードリーダモデルのみ）
- QRコード、マイクロQRコード、SQRC、iQR、PDF417、マイクロPDF417、Maxiコード、DataMatrix(ECC220)、GS1 DataBar Composite(EAN.UCC Composite)

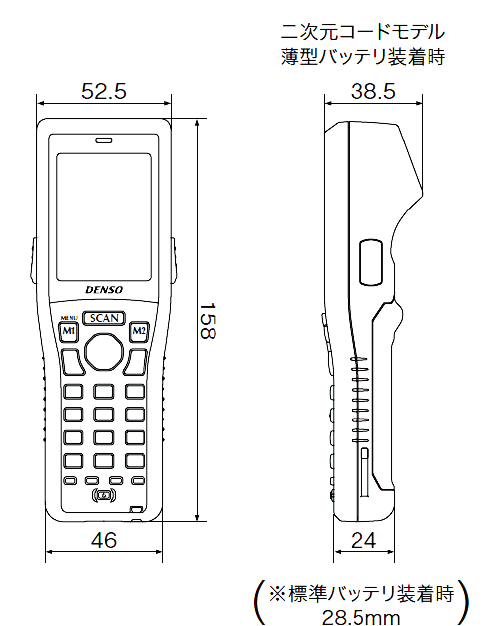

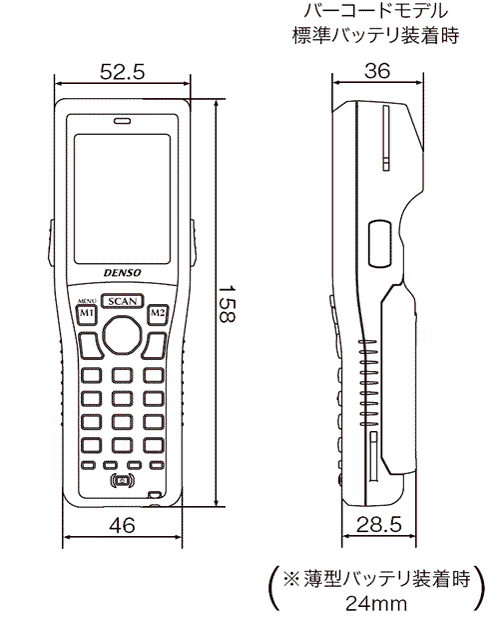

寸法図
| 項目 | 仕様 | |
|---|---|---|
| OS | Windows Embedded Compact 7 | |
| CPU | ARM Cortex-A8 800MHz | |
| メモリ （フラッシュメモリ）(*1) | 2.0GB(ユーザエリア：約1.2GB) | |
| 表示部 | ドット数(*2) | 2.4インチQVGA(240×320ドット) |
| 表示素子 | 液晶ドットマトリックスディスプレイ（カラー） | |
| 表示文字数 | アプリケーションで任意に設定 | |
| バックライト | 白色LED | |
| キー数 | 21 keys (電源キー含む) + 十字カーソルキー + 3 トリガキー | |
| カードスロット | FAT32準拠のmicroSDまたはmicroSDHC(～32GB)×1 | |
| 付帯機能 | 時計、スピーカ、バイブレータ、電池電圧表示、キーバックライト | |
| 環境性能 | 動作温度 | -20～50℃（結露・結氷なきこと）(*3) |
| 保護等級 | IP54 | |
| 耐落下強度(*4) | 2.0m/1.2mコンクリート床上に6面各10回（計60回） | |
| 質量 | 約193g（薄型バッテリ装着時） 約211g（標準バッテリ装着時） |
|
| (*1) | ユーザエリアにはフォントファイル領域（約400KB）を含みます。 |
| (*2) | 液晶パネルは密度の高い技術で製造しています。有効画素数は99.99％以上ですが、0.01％以下の画像欠けや常時点灯するものがありますのでご了承ください。 |
| (*3) | 充電時は0℃～40℃となります。 |
| (*4) | 常温での試験値であり、保証値ではありません。 |
■ スキャナ部
| 項目 | バーコードリーダモデル （BHT-13xxB） |
二次元コードリーダモデル （BHT-13xxQ） |
|
|---|---|---|---|
| スキャナ部 | 方式 | アドバンストスキャンプラス(CCD) | エリアセンサ |
| 最小分解能 | 0.125mm | 0.125mm（バーコード） 0.167mm（二次元コード） |
|
| 読み取り基準位置 | 50mm | 100mm | |
| マーカ | ー | エリアガイドマーカ | |
| 読み取り確認 | 青・赤・緑3色LED、スピーカ、バイブレータ | ||
■ 通信部
| 項目 | バッチモデル （BHT-13xx□-CE） |
Bluetooth+無線LANモデル （BHT-13xx□WB-CE） |
||||
|---|---|---|---|---|---|---|
| 無線LAN | 適合規格 | ― | IEEE802.11a/b/g/n 準拠 | |||
| 周波数(*5) | ― | IEEE802.11a/n ：5.2GHz、5.3GHz、5.6GHz帯 IEEE802.11b/g/n ：2.4GHz帯 |
||||
| 通信距離(*6) | ― | IEEE802.11a ：屋内＝約50m、 IEEE802.11b/g/n ：屋内＝約75m、屋外＝約200m |
||||
| 通信速度(*6) | ― | IEEE802.11b ：11/5.5/2/1Mbps、 IEEE802.11a/g ：54/48/36/24/18/12/9/6Mbps IEEE802.11n ：65/58.5/52/39/26/19.5/13/6.5Mbps |
||||
| アクセス方式 | ― | インフラストラクチャモード | ||||
| セキュリティ | ― | WEP40,128,WPA-PSK(TKIP,AES), WPA2-PSK(TKIP,AES), WPA-1x(TKIP,AES/EAP-TLS, PEAP, LEAP, EAP-FAST), WPA2-1x(TKIP,AES/EAP-TLS, PEAP, LEAP, EAP-FAST), 802.1x(EAP-TLS, PEAP, LEAP, EAP-FAST) | ||||
| Bluetooth | ― | Bluetooth Ver2.1 + EDR準拠 クラス2 | ||||
| ケーブルI/F | USB OTG | |||||
| (*5) | IEEE802.11a:5.2GHz(W52)、5.3GHz(W53)は屋内使用限定となります。 |
| (*6) | 通信距離、通信速度は理論値であり、実際の環境条件により変化します。 |
■ 電源部
| 項目 | バーコード バッチモデル (BHT-13xxB-CE) |
バーコード 無線モデル (BHT-13xxBWB-CE) |
二次元コード バッチモデル (BHT-13xxQ-CE) |
二次元コード 無線モデル (BHT-13xxQWB-CE) |
|
|---|---|---|---|---|---|
| メイン バッテリ |
リチウムイオンバッテリ | ||||
| 動作時間(*7) | 標準バッテリ | 30時間(*8) | 30時間(*8)/ 28時間(*9)(*10) |
29時間(*8) | 29時間(*8)/ 27時間(*9)(*10) |
| 薄型バッテリ | 17時間(*8) | 17時間(*4)/ 15時間(*9)(*10) |
16時間(*8) | 16時間(*8)/ 14時間(*9)(*10) |
|
| (*7) | 動作時間は常温での参考値であり、使用条件により変化します。 |
| (*8) | 5秒間に1回の読み取り。バックライトレベル1。 |
| (*9) | 無線常時接続の下、読み取り：無線通信：画面書き替え：待機＝1：1：1：20の場合。バックライトレベル1。 |
| (*10) | 読み取り：無線通信：画面書き替え：待機＝1:1:1：20の場合。無線は通信時のみONとし、その他はOFFとする。バックライトレベル1。 |
型番
■ BHT-1300B-CEシリーズ 小型バーコードハンディターミナル（バーコードリーダモデル）
| 型番 | 仕様 |
|---|---|
| BHT-1361B-CE |
小型バーコードハンディターミナル, Windows Embedded Compact 7, 標準バッテリ付属 |
| BHT-1361BWB-CE |
小型バーコードハンディターミナル, Windows Embedded Compact 7, WiFi+VOIP&Bluetooth, 標準バッテリ付属 |
| BHT-1361B-CE-THIN |
小型バーコードハンディターミナル, Windows Embedded Compact 7, 薄型バッテリ付属 |
| BHT-1361BWB-CE-THIN |
小型バーコードハンディターミナル, Windows Embedded Compact 7, WiFi+VOIP&Bluetooth, 薄型バッテリ付属 |
■ BHT-1300Q-CEシリーズ 小型バーコードハンディターミナル（二次元コードリーダモデル）
| BHT-1361Q-CE |
小型2次元バーコードハンディターミナル, Windows Embedded Compact 7, 標準バッテリ付属 |
| BHT-1361QWB-CE |
小型2次元バーコードハンディターミナル, Windows Embedded Compact 7, WiFi+VOIP&Bluetooth, 標準バッテリ付属 |
| BHT-1361Q-CE-THIN |
小型2次元バーコードハンディターミナル, Windows Embedded Compact 7, 薄型バッテリ付属 |
| BHT-1361QWB-CE-THIN |
小型2次元バーコードハンディターミナル, Windows Embedded Compact 7, WiFi+VOIP&Bluetooth, 薄型バッテリ付属 |
■ BHT Device Management System
| 型番 | 仕様 |
|---|---|
| BHT-DMS-LITE | デバイスマネージメントシステムLITE, 1PC1ライセンス 1PCへの接続台数50台 |
| BHT-DMS-STANDARD | デバイスマネージメントシステムSTANDARD, 1PC1ライセンス 1PCへの接続台数50台 |
■ オプション
| 型番 | 仕様 |
|---|---|
| CU-1301A | WIN用 本体充電機能付通信クレードル,RS232C, ACアダプタ付属, RS232Cケーブル別売 |
| CU-1311A | WIN用 本体充電機能付通信クレードル,LAN, ACアダプタ付属, LANケーブル別売 |
| CU-1321 | 本体充電機能付通信クレードル,USBバーチャルCOM, ACアダプタ&USBケーブル別売 |
| CH-1354 | 本体4連充電器, ACアダプタ付属 |
| AD2-1005/3000(*1) | ACアダプタ |
| CH-201B | バッテリ単体充電器(CH-201/CH-201A後継機) |
| BT-20LB | 標準バッテリパック(BT-20L後継機) |
| BT-130LA-C | 薄型バッテリパック+バッテリ蓋 |
| BT-130L-C | 標準バッテリパック+バッテリ蓋 |
| BT-130LA | 薄型バッテリパック |
| BCBHT-130LA | 薄型バッテリパック用蓋 |
| BCBHT-130L | 標準バッテリパック用蓋 |
| B-130D 発売未定 |
乾電池用アダプタ |
| SCBHT-1300 | ソフトケース |
| WHBHT-1300 | 腰用ケース |
| CBL232-CU9C | CU-PC間RS232Cケーブル, DB9S/DB9Sクロス, CB00-RS1500/9-9-01 |
| CBL-USB-AB | CU-PC間USBケーブル, CB00-US1400/4A-4B-01 |
| BHT-RDEBUG | BHT-BASIC4.0 リモートデバッガ, 1ライセンス |
| BHT-RDEBUG-AD (追加ライセンス) |
BHT-BASIC4.0 リモートデバッガ, 追加 1ライセンス |
| BHT-EMU1300 | 5250ターミナルエミューレータライセンス, BHT-1300, 1ライセンス |
| BHT-BWS1300 | ブラウザライセンス, BHT-1300, 1ライセンス |
| BHT-EZW2-S-1300 | 無線エミュレータミドルウェア, サーバー, BHT-1300 |
| BHT-EZW2-C-1300 | 無線エミュレータミドルウェア, クライアント, BHT-1300 |
| (*1) | CU-1321でPC電源オフ状態で本体充電を行う場合に必要 |
| ※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
