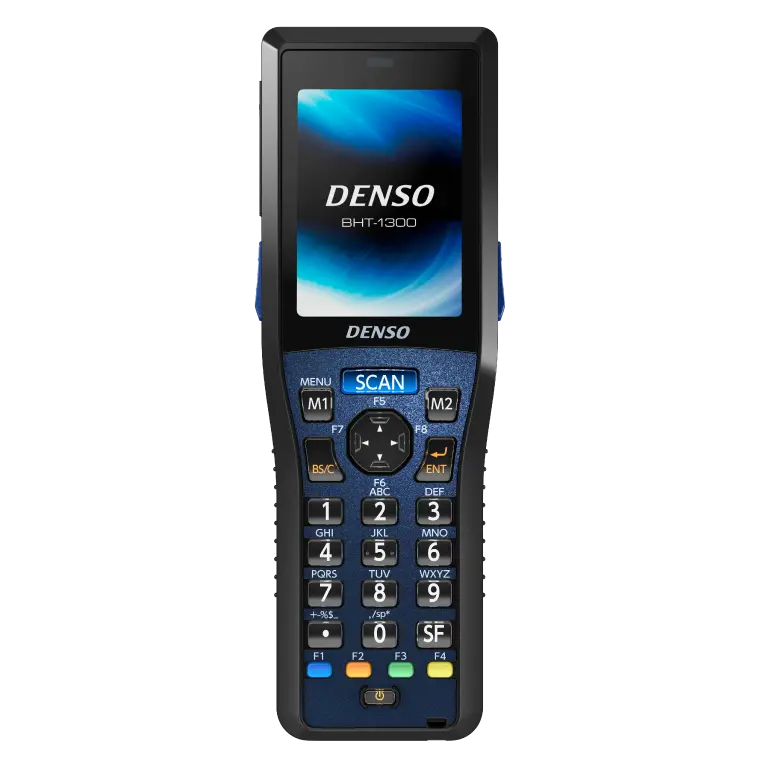

BHT-1300シリーズ 小型ハンディターミナル
BHT-1300 Windows-CEモデル
- 特長
- 導入支援セット
- 仕様
- 型番
- ダウンロード
- 薄く、軽く、小さいボディ
- 「High-Brightディスプレイ」で太陽光下でもくっきり
- 多彩なI/F
・IrDA（Ver 1.2）
・無線LAN（IEEE802.11 a/b/g/n）
・Bluetooth（Ver 2.1 クラス2）
・ケーブル（USB） - 無線常時接続でも長時間稼働28時間
- 堅牢設計 IP54、耐落下2m、稼働温度-20℃～50℃
- 選べる標準アプリ
・AP-BHT
・WelPet（TM）
・DBブリッジマネージャ（クライアント）
3年の無償保証で安心が続く
通常1年の無償保証期間が、WEB登録していただくことで2年延長し、合計3年間の無償保証へと延長されます。
※ご購入後1カ月以内にデンソーウェーブサイトにてシリアルナンバーの登録などが必要です。
選べる3つのアプリケーション
ウェルコムデザインからご購入いただいたBHT-1300にはウェルコムデザイン製ハンデターミナルアプリの使用ライセンス（1ライセンス）が付いているので、通常必要とされるハンディターミナルの専用プログラム開発コストや導入期間が大幅に削減できます。
BHT-1300では下記の3つのアプリケーションからお選びいただけます。
| アプリ | 内容 |
|---|---|
| WelPet バッチ式デデータ収集業務アプリ |
ハンディターミナル用のデータ収集/通信アプリケーション。 プログラムはデータ収集機能の「JobCreator」と通信機能の「ChatCom」に分かれています。 |
| AP-BHT 業務アプリパッケージ |
5つの業務アプリケーションプログラムと通信ユーティリティが収録されたパッケージ。 |
| DB Bridge Manager クライアント |
ワイヤレスハンディターミナルからホストシステムのデータベースを簡単に更新・参照・追加することができるミドルウェア「DB Bridge Manager＜DBブリッジマネージャ＞」の ハンディターミナル側（クライアント側）アプリケーション。 ※ ホスト側に「DB Bridge Manager」が必要です。 |

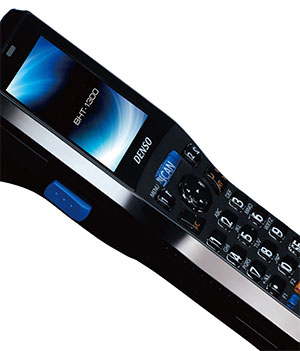

コンパクトなのに使いやすい
小型ながらも快適に操作できる機能美を追求。
軍手でも操作しやすい、ドーム型のキ―形状。
太陽光下でも画面くっきり
高視認性LCD「High-Brightディスプレイ」を搭載。
視野角も広く、斜め上からの視認性も向上。
無線常時接続でも長時間稼働
省電力設計で、クラス最高の28時間動作。
最新の無線セキュリティに対応し、不正アクセス防止。
ハードもデータも守る 充実の堅牢性
2m落下耐久に、-20℃～50℃対応のタフ設計。
microSDHC装着で、データバックアップも可。
非常時に便利な、乾電池駆動にも対応（オプション）。
■セット内容
- BHT-1300（WELCOMアプリライセンス付）
- USB通信ユニット
- USBケーブル
- 標準バッテリ
- ACアダプタ
| 型番 | 内容 |
|---|---|
| BHT-1306B-WSET（最終受注：2024年8月） | 導入支援特別セット (バーコードスキャナモデル) |
| BHT-1306Q-WSET（最終受注：2024年6月） | 導入支援特別セット (2次元コードスキャナモデル) |
利用可能アプリ
ウェルコムデザインからご購入いただいたBHT-1300にはウェルコムデザイン製ハンデターミナルアプリの使用ライセンス（1ライセンス）が付いているので、通常必要とされるハンディターミナルの専用プログラム開発コストや導入期間が大幅に削減できます。
BHT-1300では下記の3つのアプリケーションからお選びいただけます。
| アプリ | 内容 |
|---|---|
| WelPet バッチ式デデータ収集業務アプリ |
ハンディターミナル用のデータ収集/通信アプリケーション。 プログラムはデータ収集機能の「JobCreator」と通信機能の「ChatCom」に分かれています。 |
| AP-BHT 業務アプリパッケージ |
5つの業務アプリケーションプログラムと通信ユーティリティが収録されたパッケージ。 |
| DB Bridge Manager クライアント |
ワイヤレスハンディターミナルからホストシステムのデータベースを簡単に更新・参照・追加することができるミドルウェア「DB Bridge Manager＜DBブリッジマネージャ＞」の ハンディターミナル側（クライアント側）アプリケーション。 ※ ホスト側に「DB Bridge Manager」が必要です。 |
対応バーコードシンボル
- 二次元コード（二次元コードモデルのみ）
- QRコード、マイクロQRコード、SQRC、iQR、PDF417、マイクロPDF417、Maxiコード、DataMatrix（ECC200）、EAN.UCC Composite（GS1 DataBar Composite）
- 一次元コード（バーコード）
- EAN-13/-8（JAN-13/-8）、UPC-A/-E、UPC/EAN（アドオン付き）、Interleaved 2 of 5、CODABAR（NW-7）、CODE39、CODE93、CODE128、GS1-128（EAN-128）、GS1 DataBar（RSS）、
Standard 2 of 5（*1）
| (*1) | Standard 2 of 5はバーコードモデルのみ |

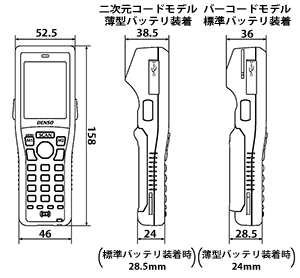

寸法図
| 項目 | 二次元コードモデル （BHT-130xQ） |
バーコードモデル （BHT-130xB） |
||||
|---|---|---|---|---|---|---|
| OS | BHT-OS | |||||
| CPU | 32bit RISCマイクロプロセッサ | |||||
| メモリ （フラッシュメモリ *1） | 64MB（ユーザエリア45MB） | |||||
| 表示部 | ドット数（*2） | QVGA（240×320ドット） | ||||
| 表示素子 | 液晶ドットマトリックスディスプレイ（カラー） | |||||
| 表示文字数（*3） | 16ドットフォント：15字×20行（全角）、30字×20行（半角） 24ドットフォント：10字×13行（全角）、20字×13行（半角） |
|||||
| バックライト | 白色LED | |||||
| スキャナ部 | 方式 | エリアセンサ | アドバンストスキャンプラス（CCD） | |||
| 最小 分解能 |
二次元 コード |
0.167mm | ― | |||
| バーコード | 0.125mm | |||||
| 読み取り基準位置 | 100mm | 50mm | ||||
| マーカ | エリアガイドマーカ | ― | ||||
| 読み取り確認 | 青・赤・緑3色LED、スピーカ、バイブレータ | |||||
| キー数 | 22キー（電源含む） + 十字カーソルキー + 2トリガキー | |||||
| カードスロット | microSDHC（～32GB）×1 | |||||
| 電源部 | メインバッテリ | リチウムイオンバッテリ または 単4アルカリ乾電池3本（要 乾電池用アダプタオプション） |
||||
| 動作時間（*6） | 95時間（標準バッテリ） 55時間（薄型バッテリ）（*7） |
98時間（標準バッテリ） 57時間（薄型バッテリ）（*7） |
||||
| 28時間（標準バッテリ） 15時間（薄型バッテリ）（*8） |
30時間（標準バッテリ） 16時間（薄型バッテリ）（*8） |
|||||
| 付帯機能 | 時計、スピーカ、バイブレータ、電池電圧表示、キーバックライト、リモートウェイクアップ |
|||||
| 環境性能 | 動作温度 | -20℃～50℃（*9） | ||||
| 保護等級 | IP54 | |||||
| 耐落下強度（*10） | 2.0m/1.2mコンクリート床上に6面各10回（計60回） | |||||
| 質量 | 約188g（薄型バッテリ装着時） 約206g（標準バッテリ装着時） |
|||||
■ 通信部
| 項目 | バッチモデル ・BHT-130xB ・BHT-130xQ |
Bluetooth+無線LANモデル ・BHT-130xBWB ・BHT-130xQWB |
Bluetoothモデル ・BHT-130xBB ・BHT-130xQB |
|
|---|---|---|---|---|
| 光I/F | 通信方式 | 赤外線（IrDA Ver 1.2 ［Low Power］物理層準拠） | ||
| 通信速度 | ～115.2kbps、460.8kbps | |||
| 通信距離 | 約0.15m MAX. | |||
| 無線LAN | 適合規格 | ― | IEEE802.11a/b/g/n 準拠 | ― |
| 周波数（*4） | ― | IEEE802.11a/n ：5.2GHz、5.3GHz、5.6GHz帯 IEEE802.11b/g/n ：2.4GHz帯 |
― | |
| 通信距離（*5） | ― | IEEE802.11a ：屋内＝約50m、 IEEE802.11b/g/n ：屋内＝約75m、屋外＝約200m |
― | |
| 通信速度（*5） | ― | IEEE802.11b ：11/5.5/2/1Mbps、 IEEE802.11a/g ：54/48/36/24/18/12/9/6Mbps IEEE802.11n ：65/58.5/52/39/26/19.5/13/6.5Mbps |
― | |
| アクセス方式 | ― | インフラストラクチャモード、アドホックモード | ― | |
| セキュリティ | ― | WEP40,128、WPA-PSK（TKIP）、WPA2-PSK（AES）、WPA-1x（TKIP/EAP-TLS、PEAP）、WPA2-1x（AES/EAP-TLS、PEAP）、802.1x（EAP-TLS,PEAP） | ― | |
| Bluetooth | ― | Bluetooth Ver2.1 + EDR準拠 クラス2 | ||
| ケーブルI/F | USB Ver2.0（USB microB） | |||
| (*1) | ユーザエリアにはフォントファイル領域（約400KB）を含みます。 |
| (*2) | 液晶パネルは密度の高い技術で製造しています。有効画素数は99.99％以上ですが、0.01％以下の画像欠けや常時点灯するものがありますのでご了承ください。 |
| (*3) | 16ドットフォント、24ドットフォントの他に、標準フォント、小フォント、30ドットフォント、40ドットフォントも設定可能です。 |
| (*4) | W52,W53は屋内使用限定となります。 |
| (*5) | 通信距離、通信速度は理論値であり、実際の環境条件により変化します。 |
| (*6) | 動作時間は常温の参考値であり、使用条件により変化します。 |
| (*7) | 5秒間に1回の読み取り。バックライトレベル1. |
| (*8) | 無線常時接続の下、読み取り：無線通信：画面書き換え：待機＝1：1：1：20の場合。バックライトレベル1. |
| (*9) | 充電時は0℃～40℃となります。 |
| (*10) | 常温での試験値であり、保証値ではありません。 |
BHT-1300 導入支援特別セット
BHT-1300シリーズ 小型バーコードハンディターミナル
| 型番 | 仕様 |
|---|---|
BHT-1306B |
小型バーコードハンディターミナル, 標準バッテリ付属 |
| BHT-1306BB |
小型バーコードハンディターミナル, Bluetooth, 標準バッテリ付属 |
| BHT-1306BWB |
小型バーコードハンディターミナル, WiFi+VOIP&Bluetooth, 標準バッテリ付属 |
| BHT-1306Q |
小型2次元バーコードハンディターミナル, 標準バッテリ付属 |
| BHT-1306QB |
小型2次元バーコードハンディターミナル, Bluetooth, 標準バッテリ付属 |
| BHT-1306QWB |
小型2次元バーコードハンディターミナル, WiFi+VOIP&Bluetooth, 標準バッテリ付属 |
| BHT-1306B-THIN |
小型バーコードハンディターミナル, 薄型バッテリ付属 |
| BHT-1306BB-THIN |
小型バーコードハンディターミナル, Bluetooth, 薄型バッテリ付属 |
| BHT-1306BWB-THIN |
小型バーコードハンディターミナル, WiFi+VOIP&Bluetooth, 薄型バッテリ付属 |
| BHT-1306Q-THIN |
小型2次元バーコードハンディターミナル, 薄型バッテリ付属 |
| BHT-1306QB-THIN |
小型2次元バーコードハンディターミナル, Bluetooth, 薄型バッテリ付属 |
| BHT-1306QWB-THIN |
小型2次元バーコードハンディターミナル, WiFi+VOIP&Bluetooth, 薄型バッテリ付属 |
■ オプション
| 型番 | 仕様 |
|---|---|
| CU-1301 | 本体充電機能付通信クレードル,RS232C, ACアダプタ付属, RS232Cケーブル別売 |
| CU-1311 |
本体充電機能付通信クレードル,LAN, ACアダプタ付属, LANケーブル別売 |
| CU-1321 | 本体充電機能付通信クレードル,USBバーチャルCOM, ACアダプタ&USBケーブル別売 |
| CH-1354 | 本体4連充電器, ACアダプタ付属 |
| AD2-1005/3000(*1) | ACアダプタ |
| CH-201B | バッテリ単体充電器(CH-201/CH-201A後継機) |
| BT-20LB | 標準バッテリパック(BT-20L後継機) |
| BT-130LA-C | 薄型バッテリパック+バッテリ蓋 |
| BT-130L-C | 標準バッテリパック+バッテリ蓋 |
| BT-130LA | 薄型バッテリパック |
| BCBHT-130LA | 薄型バッテリパック用蓋 |
| BCBHT-130L | 標準バッテリパック用蓋 |
| B-130D 発売未定 |
乾電池用アダプタ |
| SCBHT-1300 | ソフトケース |
| WHBHT-1300 | 腰用ケース |
| CBL232-CU9C | CU-PC間RS232Cケーブル, DB9S/DB9Sクロス, CB00-RS1500/9-9-01 |
| CBL-USB-AB | CU-PC間USBケーブル, CB00-US1400/4A-4B-01 |
| BHT-RDEBUG | BHT-BASIC4.0 リモートデバッガ, 1ライセンス |
| BHT-RDEBUG-AD (追加ライセンス) |
BHT-BASIC4.0 リモートデバッガ, 追加 1ライセンス |
| BHT-EMU1300 | 5250ターミナルエミューレータライセンス, BHT-1300, 1ライセンス |
| BHT-BWS1300 | ブラウザライセンス, BHT-1300, 1ライセンス |
| BHT-EZW2-S-1300 | 無線エミュレータミドルウェア, サーバー, BHT-1300 |
| BHT-EZW2-C-1300 | 無線エミュレータミドルウェア, クライアント, BHT-1300 |
| (*1) | CU-1321でPC電源オフ状態で本体充電を行う場合に必要 |
■ バーコード業務アプリ WelPet(TM)
| 型番 | 仕様 |
|---|---|
| WP-BHT | BHTシリーズ用 WelPetパッケージ, 1ライセンス |
| (**) | WelPet パッケージをお求めの場合は、弊社までご連絡ください。 ご購入にあたっては型式・シリアル番号が必要です。 |
■ BHT開発環境 詳細はこちらから
■ アプリケーションパッケージ（AP-BHT）
5つの業務アプリケーションプログラムと通信ユーティリティが収録されたパッケージ。 様々な業務に対応することができます。
他のダウンロード物は下記ページより行ってください。
| ※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
