MODEL N5 組込対応エリアイメージャエンジン

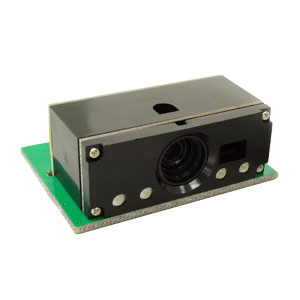

MODEL N5シリーズ 組込対応エリアイメージャエンジン
MODEL
N5シリーズ
組込対応エリアイメージャエンジン
販売終了
1年保証1次元コード2次元コードHID-POS
  • 特長
  • 仕様
  • 型番
  • ダウンロード
特長
  • コンパクト設計
    N5-C:W48 x D38.3 x H17.5 mm
  • 視認性の高い緑色LEDエイマー
  • 高速サクサク読み取り
  • ラベルをかざすだけで読み取り!
    オートセンスモード対応
  • TTL232, USB(HID, COM, HID-POS)
    インターフェイス対応

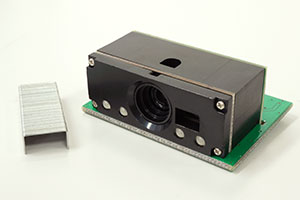

サイズ比較コンパクト設計

N5-C

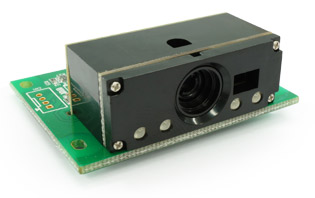

●N5-C

N5-S

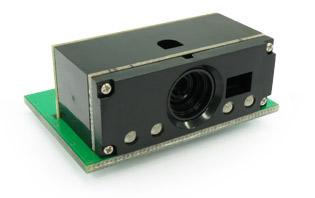

●N5-S

仕様

対応バーコードシンボル

二次元コード
QR, マイクロ QR, PDF417, DataMatrix(ECC200, ECC000, 050, 080, 100, 140)
一次元コード(バーコード)
JAN/EAN/UPC, コード39, NW7, インダストリアル25,コード128, GS1-128, コード93, GS1 DataBar,インターリーブド25, UCC.EAN-128, 他

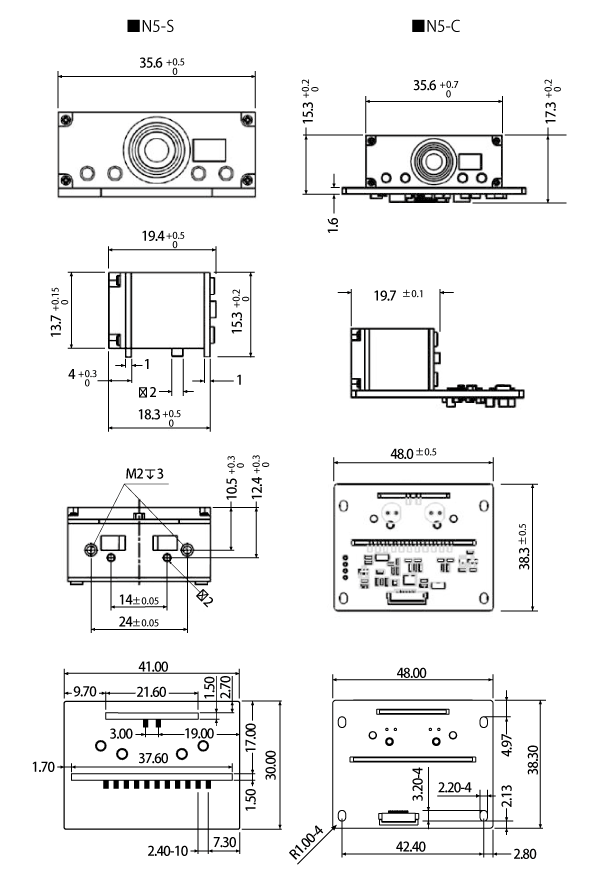

寸法図

寸法図

項目 仕様
光学仕様 イメージセンサー CMOS エリアセンサー 752x480
読取光源 赤色LED4個 625nm +/-10nm
エイミング光源 緑色LED1個
視野角 水平 約35.5°
垂直 23°
読取角度 ピッチ +/-50°
スキュー +/-50°
チルト +/-180°
PCS値 >=30%min
分解能 0.127mm
読取深度 EAN13(0.33mm) 55~320mm
コード39(0.127mm) 85~115mm
DataMatrix(0.254mm) 55~175mm
QR(0.381mm) 35~220mm
インターフェイス USBインターフェイス(HID,COM,HID-POS)
TTL232インターフェイス
電源 動作電圧 DC3.3V +/-5%
消費電流 動作時 230mA
待機時 50mA
温度 動作温度 -20℃~+60℃
保管温度 -40℃~+80℃
湿度 5%~95% 氷結・結露無し
耐外乱光 0~10,000lx(自然光)
外形寸法 N5-C W48 x D38.3 x H17.5 mm
重量 N5-C 約18g
型番<販売終了>

■ MODEL N5シリーズ 組込対応エリアイメージャエンジン

型番 仕様
N5-S
<販売終了>
RoHS対応
エリアイメージャエンジン(TTL232/USB), PCB取付穴無し, FPCコネクタ
N5-C
<販売終了>
RoHS対応
エリアイメージャエンジン(TTL232/USB), PCB取付穴4箇所, FPCコネクタ
ダウンロード

■ マニュアル

名称 対応モデル
N5-C エリアイメージャエンジン
インストレーション & プログラミングマニュアル
(n5manual.pdf)
N5 ダウンロード

■ ドライバ

名称 対象モデル
USBバーチャルCOMドライバ N5
ダウンロード
