MT700 超小型CCDバーコードリーダモジュール

MT700 超小型
CCDバーコードリーダモジュール

MT700

超小型CCDバーコードリーダモジュール

アップグレードモデル（後継機）

超小型CCDバーコードリーダモジュール MT10

販売終了

特長
仕様
型番
ダウンロード

特長

高速読取240スキャン/秒
機器組込に最適な超コンパクト設計
14(W) x 10(H) x 22.5(D)mm, 約2.1g
高分解能0.127mm (PCS 90%)
ポピュラーなバーコードは全て読取可能
各種インターフェイスに対応
UART(シリアル), USBキーボード
USBバーチャルCOMインターフェイス
RoHS対応

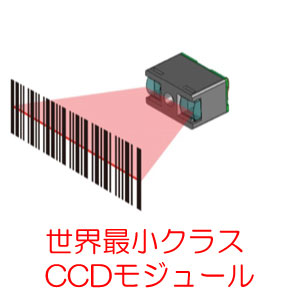

読み取りイメージ

仕様

対応バーコードシンボル

一次元コード（バーコード）: コード39,インターリーブド25,コーダバー(NW7), コード93, コード128, GS1-128(UCC/EAN-128), JAN/EAN/UPC, GS1 DataBar, 他

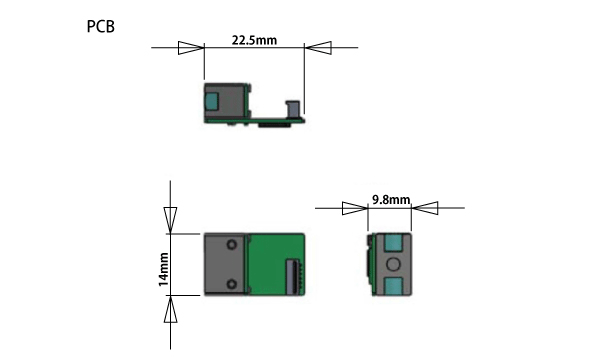

寸法図

寸法図

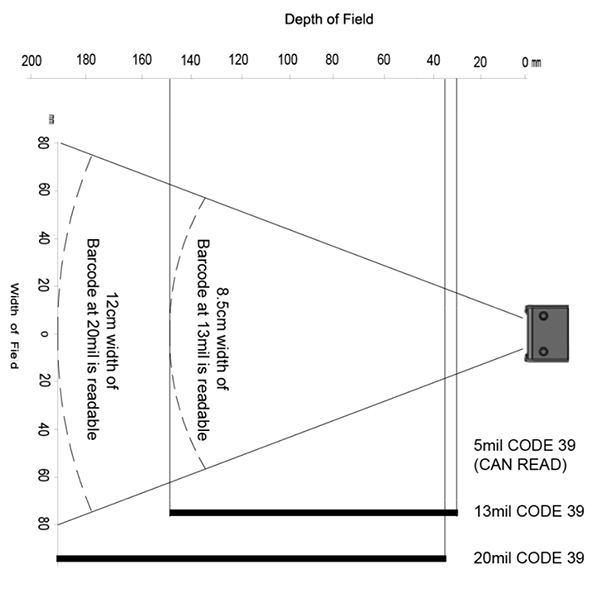

読み取りフィールド参考図

読み取りフィールド図

項目	仕様
電源	DC3.3 +/-5%
消費電流	動作時＜100mA 待機時＜60mA
外形寸法	14(W) x 10(H) x 22.5(D)mm
重量	約2.1g +/-5%
光源	625nm 赤色LED
分解能	0.127mm @ PCS90%
PCS	0.30 min.
走査速度	240 スキャン/秒
読取深度	30 ～ 140mm @コード39, NB=13mil（0.33mm） 35 ～ 185mm @コード39, NB=20mil（0.50mm） * 読取フィールド参考図参照
インターフェイス	UART(3.3V), USB キーボードインターフェイス, USB バーチャルCOM インターフェイス
動作温度	0℃ ～ +50℃
保管温度	-20℃～+60℃
湿度	20%～85%(結露、結氷なし)
耐外乱光	20,000lx以下（蛍光灯）
耐静電気	接触4KV, 気中 8KV 後, 誤動作無し
EMC	CE, FCC Class B

型番＜販売終了＞

■ MT700 超小型CCDバーコードリーダモジュール＜販売終了＞

型番	仕様
MT700-HID-PCB	超小型CCDバーコードリーダモジュール,USB-HID I/F,PCBタイプ
MT700-VCOM-PCB	超小型CCDバーコードリーダモジュール, USB-COM I/F, PCBタイプ
MT700-UART-PCB	超小型CCDバーコードリーダモジュール, UART(RS232) I/F, PCBタイプ
MT700-DEMOBD	MT700用評価ボード

(**)	メモ帳やEXCELといったアプリケーションソフトのカーソル位置にデータを入力したい場合は、キーボードインターフェイス又はUSBインターフェイス(USBキーボードインターフェイス)をご利用ください。RS232CやUSBバーチャルCOMインターフェイスは動作が異なりますのでご注意ください。

ダウンロード

■ ドキュメント

名称	対応モデル
iBar® Seriesパラメータ設定ガイド	MT700 iBar(R) iBar(R)-S iBar(R)BT iBar(R)BT-M iBar(R)BT-Plus iBar(R)-One

(*)	パラメータ設定ガイドには、MT700が対応していないパラメータも含まれますので、ご了承ください。

■ プログラム

名称
セットアップユーティリティ

■ ドライバ

名称	対応モデル
USBバーチャルCOMドライバ（mt700_vcp.zip）	MT700

※	改良の為、予告無く外観・仕様を変更する場合があります。
※	各製品名・社名は該当各社の商標又は登録商標です。
