MD302BT Bluetooth搭載ワイヤレス2Dコードリーダ
![MD302BT 2Dコードデータコレクター](img/md302bt.jpg)
ワイヤレス2Dコードリーダ
![バーコード](../../../../common/img/icon/icon-2d.gif)
![2次元コード](../../../../common/img/icon/icon-1d.gif)
![バイブレーション](../../../../common/img/icon/icon-vib.gif)
![Bluetooth](../../../../common/img/icon/icon-bluetooth.gif)
![安心保証1年](../../../common/img/icon/hosyou01.gif)
ラインナップ
![](../../../common/img/bu.gif)
- 特長
- 仕様
- 型番
- ダウンロード
Bluetooth搭載 2Dコードリーダ
![MD302BT 2Dコードスキャナ―内蔵データコレクター](img/md302bt-01.jpg)
MD302BTは片手で操作できる、持ちやすい小型軽量の2次元コードデータコレクタです。
日本語表示に対応し、操作も分かりやすく、幅広い業務に対応したデバイスです。
Bluettothでリアルタイムにデータを端末に送信できます。
Bluetooth Ver4.0搭載
Bluetooth 4.0 Class2搭載。専用通信ドングル使用時の通信は30m(見通し)。
HID、SPP、BEL、様々なプロファイルに対応。
リアルタイムにデータを送信するBluetooth無線通信だけでなく、データを内蔵メモリに蓄積し、送信ボタンを押したときに一括送信する「蓄積送信モード」も備えています。
メモリに蓄積できるデータはJAN13コードで約2万件。
日本語入りQRコード送信に対応(上位デバイス:Windowsのみ)
■ Windows専用通信ソフトで設定
Shift-JIS/UTF-8で作成したQRコードの2バイト文字(ひらがな・カタカナ・漢字など)を送信可能。
MDシリーズ用Bluetooth 通信ドングル(MD30BA)で使用ください。
Windows専用通信ソフトは無償で提供いたします。
小型軽量デザイン
![小型軽量デザイン](img/md302bt-02.jpg)
小型(12.5×4.6×3.1cm)、軽量115g(バッテリー含む)で、胸のポケットに収納できるコンパクトサイズです。
専用のシリコン保護カバーも付属。
小型軽量ながら保護規格IP65(防塵防滴)、耐落下強度1.2Mと十分な耐環境性能を備えているため、屋外使用でも安心です。
日本語表示対応・OLEDディスプレイ搭載
![日本語表示対応・OLEDディスプレイ搭載](img/md302bt-03.jpg)
操作メニュー表示は日本語対応。
ディスプレイは視認性に優れた高輝度OLEDを採用してます。
読み取ったデータの内容、バッテリ残量、時刻、本体設定などを画面で確認できます。
高性能2Dエンジンを搭載
![高性能エンジンを搭載](img/md302bt-04.jpg)
新開発された1280×800ピクセル(100万画素)のCMOSセンサーエンジンは広い読取りエリアと高速デコード分解力を持ちます。従来より高速読取りを実現しました。
印刷品質の悪いコードだけでなく、カスレ等によってダメージを受けたコードにも高い読取り性能を発揮します
マグネットコネクタでらくらく充電
![マグネットコネクタでらくらく充電](img/md302bt-05.jpg)
充電とデータ送信兼用のマグネットコネクタUSBケーブルで簡単接続。
煩わしいコネクタの抜き差し不要です。
バイブレーション搭載
読み取り完了後にバイブレーションで振動させます。
音が聞き取れない環境下や、静穏が求められる医療現場等の環境でも振動で読み取りを確認できます。
長時間運用対応
バッテリは大容量1900mAhのリチウムイオン電池を採用。
5秒毎に1回スキャン19時間利用可能です。
スタンバイモード(スリーブ状態)では最大7日。
対応バーコードシンボル
- 二次元コード
- PDF417,MicroQR,QR code,DataMatrix,Hanxinコード,Aztecコード
- バーコード
- UPC/EAN/JAN, ISBN, Code39, EAN128, FullASCII, Code128, Inteleave25, Martrix25, CODABAR/NW7, Code11, MSI/PLESSEY, Code93, ChinaPostage, Code32/ItalianPhammacy
読み取り深度
シンボル | 深度 |
---|---|
3mil(0.076mm Code39:3桁) | 60~90mm |
4mil(0.10mm Code128:9桁) | 45~135mm |
10mil(0.254mm Code39:3桁) | 20~260mm |
13mil(0.33mm UPC:6桁) | 17~275mm |
20mil(0.50mm Code39:1桁) | 38~410mm |
5mil(0.127mm QR:40桁) | 55~95mm |
6.7mil(0.17mm PDF417:20桁) | 35~175mm |
10mil(0.254mm QR:20桁) | 20~195mm |
10mil(0.254mm DataMatricks:20桁) | 20~185mm |
20mil(0.50mm QR:20桁) | 20~320mm |
項目 | 仕様 | |
---|---|---|
スキャン方式 | CMOSセンサ 1280(H)×800(V)ピクセル, | |
光源 | 白LED 2700k、緑LED 525nm | |
最小分解能(HD) | 1D(Code39):3mil(0.076mm) 2D(QR):5mil(0.127mm) |
|
メモリ(*1) | 約2万件(JAN13/13byteの場合) | |
キー耐久 | 100万回程度 | |
寸法(H×W×D) | 12.5cm × 4.6cm × 3.1cm | |
重量 | 115g(バッテリ含む) | |
バッテリ | 1900mAh |
|
充電 | 時間 | 約4時間(充電完了:>80%) |
方法 | USB充電式(付属のマグネットケーブルにて充電)(*2) | |
動作時間 | 19時間 (5秒毎に1回スキャン) | |
スタンバイモード (スリープ状態) |
約7日 |
|
消費電流 | 80mA:スタンバイ 450mA:スキャン時 7mA:スリープ |
|
保護等級 | IP65(防塵防滴程度) | |
耐衝撃 | 1.2mの高さからの落下後正常動作 | |
耐環境光 | ~100,000LUX(白色ダイオード) | |
適合法令および規格 | 電源安全 | EN60950-1 |
EMC | EN55022,EN55024 | |
環境安全 | RoHS標準 | |
インディケータ | LED・バイブ・ビープ | |
動作温度 | -20℃ ~ 55℃ | |
保管温度 | -40℃ ~ 70℃ | |
湿度 | 5%~ 95%(結露しないこと) | |
対応OS (*3) | Windows、Mac、Android、iOS、iPadOS |
(*1) | 使用するコードや取り込むデータベース容量により異なります。 件数を超える保存も可能ですがデータの処理やデータが不安定になる可能性があります。 |
||
(*2) | パソコンのUSBポートより付属のマグネットケーブルにて充電ください。 USB充電器・USBモバイルバッテリも利用できます。 USB充電器: PLANEX 「充電万能」・Anker「71AN7105SS-WJA」・Apple iPhone・iPad用ACアダプタにて確認 USBモバイルバッテリ: cheero Power Plus 2 mini・cheero Power Plus 3にて確認 |
||
(*3) | Bluetooth搭載、またはBluetoothドングルを使用できること。 OSの仕様変更により 対応ができなくなったり、操作面の変更があったりする場合があります。 |
■ 無線部
項目 | 仕様 |
---|---|
Bluetooth | Bluetooth Ver4.0 Class2 |
プロファイル | HID SPP BLE |
通信距離(見通し)(*) | 専用ドングル:30m 専用ドングルを使用しない場合:10~20m |
(*)通信距離は参考値であり保証値ではありません。周囲の環境により大きく変化します。 |
MD302BT Bluetooth搭載ワイヤレス2Dコードリーダ
![](img/md302bt.jpg)
セット内容
- 本体
- 専用ケース
- 通信/充電USBケーブル
- 各種ドキュメント
型番 | 仕様 |
---|---|
MD302BT-WHT | Bluetooth搭載ワイヤレス2Dコードリーダ (本体・充電ケーブル), ホワイト |
MD302BT-DGY | Bluetooth搭載ワイヤレス2Dコードリーダ (本体・充電ケーブル), ダークグレイ |
■オプション
![](img/md2030-cover.png)
型番 | 仕様 |
---|---|
MD30BA | 専用Bluetoothドングル |
CBL-MAG-MD20X | 充電・通信ケーブル(MD201/202/301/302用) |
MD2030-COVER | MD20x/30xBT用ケース |

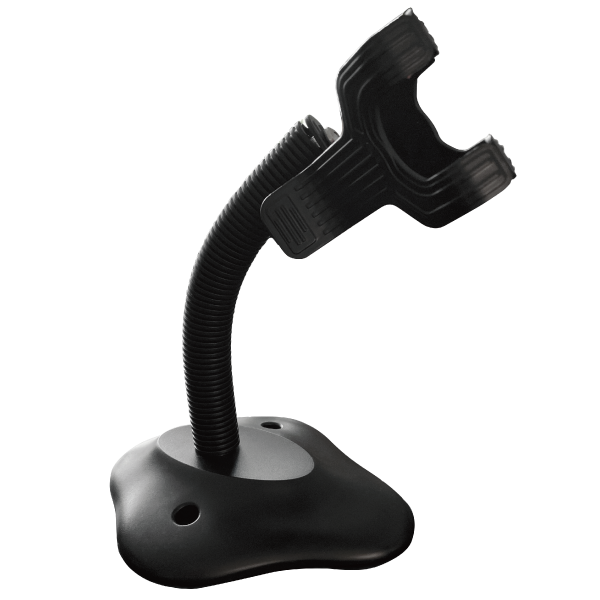

MDDC-STAND (販売終了) |
MD1xx/20x/20x用スタンド |
※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
