MATRIX210 超小型固定式マルチコードリーダ

MATRIX210 超小型固定式マルチコードリーダ
DATALOGICの製品一覧

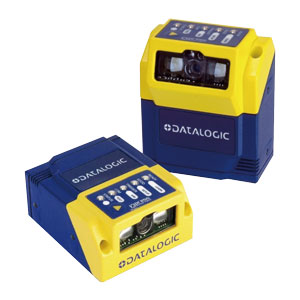

MATRIX210N
超小型固定式マルチコードリーダ
ベストプライス
二次元コードバーコード防塵・防沫
  • 特長
  • 仕様
  • 型番
特長
  • バーコード/2 次元コードをマルチリード
  • コンパクトサイズ(50mmX25mmX45mm)
  • 2方向の読取タイプを選択可能
  • Ethernet 内蔵タイプで高速画像転送が可能

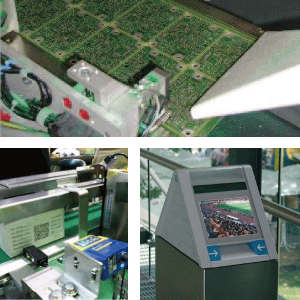

アプリケーション
仕様

対応バーコードシンボル

一次元コード(バーコード)
ITF,Standard 2 of 5,Matrix 2 of 5,Code128(GS1-128),Code39,EAN/JAN/UPC,Code93,Codabar,Pharmacode PDF417, マイクロPDF417,GS1 DATABAR family,Composite Code
二次元コード(QRコード)
DataMatrix ECC200,QR コード, マイクロQR コード,Maxi コード,Aztec コード
郵便コード
Royal Mail,Japan Post,Planet,Postnet,Australia Post,Intelligent Mail,Swedish Post 等

外形寸法図

外形寸法

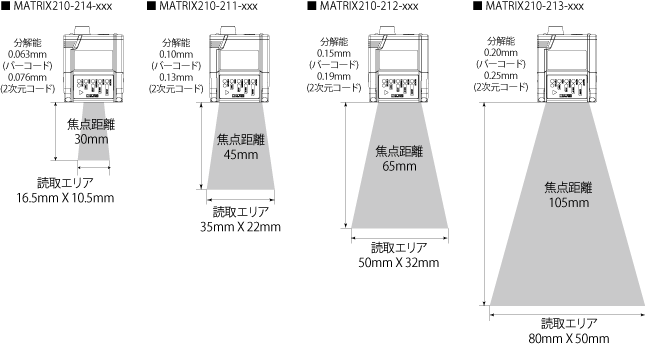

読取エリア図

読取エリア
型番 210 21X-X00 210 21X-X10 210 21X-X20
電源電圧 DC10 ~ 30V DC5V
消費電力 0.35 ~ 0.13A,3.9W max. 0.4 ~ 0.15A,4.5W max. 0.5A,2.5W max.
受光素子 WVGA(752 X 480 ピクセル)CMOS センサ(グローバルシャッター機能内蔵)
フレームレート 60 フレーム/ 秒
読取角度 最大ピッチ角± 35°, チルト角360°
インターフェイス Main RS232/RS422(最高115.2K bps)AUX RS232(最高115.2K bps)
ID-NET(TM)(最高1M bps)
Main RS232/RS422(最高115.2K bps)
AUX RS232(最高115.2K bps)
ID-NET(TM)(最高1M bps)
Ethernet (10M/100M bps)
USB2.0(最高921,600bps)
通信モード ローカルエコー, パススルー,
ID-NET(TM) マスタースレーブ,
RS232 マスタースレーブ
USB Point to Point
入出力信号 同期信号入力(1 点),
プログラマブル入力(1 点),
プログラマブル出力(2 点)

パラメータ設定方法 Xpress スイッチ、専用ソフトVisiset、シリアルホストモード
表示 ブザー,LED 7 点, 読取完了用Green Spot, 読取中心位置表示用Blue Ring
重量 約190g( ケーブルを含まず)
動作温度/ 保存温度 0℃~ +50℃ / -20℃~ +70℃
湿度 90%(但し結露無きこと)
保護構造 IP65
耐振動 1.5mm@13 ~ 55Hz 各方向2 時間
耐衝撃 30g,11ms 各方向3 回
ハウジング材質 アルミニウム合金
型番 210-21X-1X0 210-21X-0X0
外形寸法(本体のみ) 50mmX25mmX45mm 54mmX32mmX45mm
型番 <販売終了>

■ MATRIX210N 超小型固定式マルチコードリーダ<販売終了>

型番 仕様
MATRIX210N-211-110 超小型固定式マルチコードリーダ, 高分解能, Ethernet+シリアルインターフェイス, ストレート読み取り
MATRIX210N-212-110 超小型固定式マルチコードリーダ, 標準分解能, Ethernet+シリアルインターフェイス, ストレート読み取り
MATRIX210N-213-110 超小型固定式マルチコードリーダ, 低分解能, Ethernet+シリアルインターフェイス, ストレート読み取り
MATRIX210N-235-110 超小型固定式マルチコードリーダ, リキッドレンズ搭載DPM用, Ethernet+シリアルインターフェイス, 90°読み取り
MATRIX210N-211-010 超小型固定式マルチコードリーダ, 高分解能, Ethernet+シリアルインターフェイス, 90°読み取り
MATRIX210N-212-010 超小型固定式マルチコードリーダ, 標準分解能, Ethernet+シリアルインターフェイス, 90°読み取り
MATRIX210N-213-010 超小型固定式マルチコードリーダ, 低分解能, Ethernet+シリアルインターフェイス, 90°読み取り

■ アクセサリ <販売終了>

型番 仕様
LT-700 MATRIX210用シングルバー照明(青色LED)
BK-21-000 MATRIX210-LT700用取付金具
CAB-ETH-M01 MATRIX210/410 - Ethernet接続用コネクタケーブル(1m)
CAB-ETH-M03 MATRIX210/410 - Ethernet接続用コネクタケーブル(3m)
CAB-ETH-M05 MATRIX210/410 - Ethernet接続用コネクタケーブル(5m)
CBX100-ALLIN コンパクト端子台接続ボックス(BM100内蔵)
CBX100 コンパクト端子台接続ボックス
BM100 パラメータバックアップモジュール(CBX100/500用)
改良の為、予告無く外観・仕様を変更する場合があります。
各製品名・社名は該当各社の商標又は登録商標です。
