販売終了

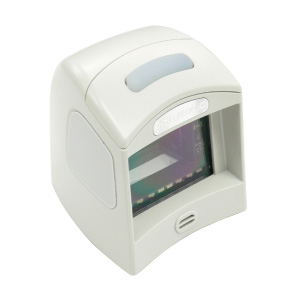

Magellan1100i-2D 小型プレゼンテーションスキャナ
- 特長
- 仕様
- 型番
特長
- 場所をとらないコンパクトサイズで機器への組み込みにも最適
- 読み取り完了時に緑色スポット光の出力が可能
- イメージキャプチャー機能を標準装備
- 1,760スキャン/秒の高速デジタルスキャンと136スキャンラインで快適な読み取りが実現
- バーコード/2D コードをマルチスキャンが可能可能
- イルミネーション方式ILLumixの採用により携帯電話画面上の2Dコードが読み取り可能
- 可動部品をなくすことによって、製品耐久性が向上

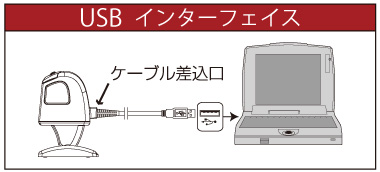

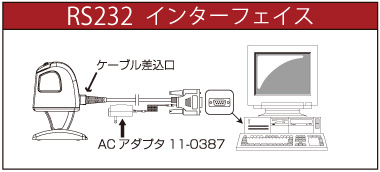

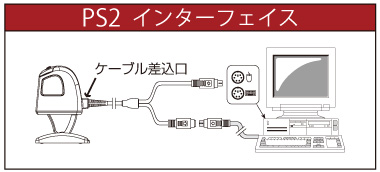

- RS232/USB/PS2のマルチインターフェイス仕様
![インターフェイス](img/1.jpg)
![インターフェイス](img/2.jpg)
![インターフェイス](img/3.jpg)
アクセサリ
![標準スタンド](img/stand1000i.jpg)

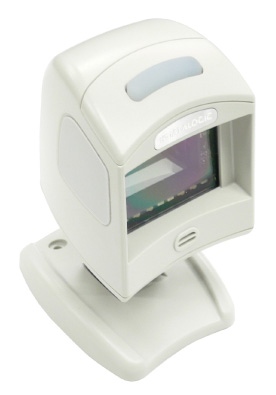

◆ 標準スタンド STAND-1000i
![グーススタンド](img/stand1000i_g.jpg)

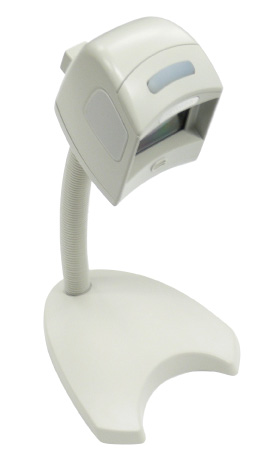

◆ グーススタンド STAND-1000i-G
仕様
対応バーコードシンボル
- 二次元コード(QRコード)
- PDF417, Micro PDF 417, Datamatrix, QR, Maxicode, Aztec, GS1 DataBar コンポジット
- 一次元コード(バーコード)
- JAN/EAN/UPC (アドオン対応), GS1 DataBar Omnidirectional, GS1 DataBar Expanded, GS1 DataBar Limited, Code 39 Code 32, Code 128, GS1-128, Interleaved 2of5, Codabar(NW7), Code 93, MSI, Plessey, Standard 2 of 5

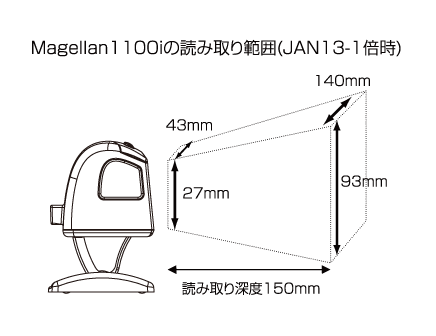

読み取りフィールド参考図
![読み取りフィールド図](img/magellan1100i-3.png)
読取深度表
細バー | 読取深度 |
---|---|
0.130mm | 13mm~46mm |
0.190mm | 6.3mm~57.1mm |
0.254mm | 0mm~127mm |
0.330mm | 0mm~152mm |
0.508mm | 0mm~171mm |

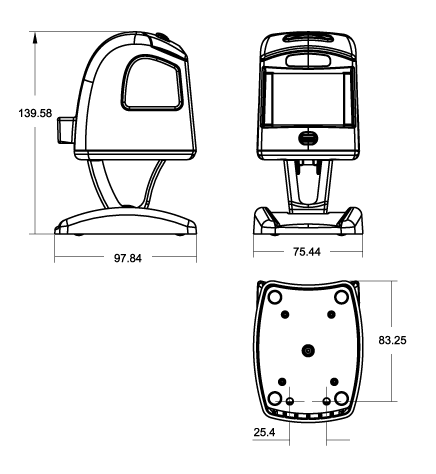

寸法図
![寸法図](img/magellan1100i-2d_2.png)
項目 | 仕様 | |
---|---|---|
電源電圧 | DC4.5V ~DC14.0V | |
消費電流 | 300mA未満 (アイドル時),400mA未満(読み取り時) | |
最小分解能 | 0.130mm | |
最小PCS値 | 25% | |
チルト角 / ピッチ角 / スキュー角 | 0~360° / ±65° / ±75° | |
走査パターン | 136ライン | |
スキャン速度 | 1,768デジタルスキャンライン/秒 | |
周囲照度 | 6,000Lux未満(室内)、86,000Lux未満(屋外) | |
イメージキャプチャー | 752 X 480ピクセル、JPEGフォーマット | |
通信インターフェイス | RS232インターフェイス/PS2インターフェイス/USBインターフェイス (USB-COM,HID) | |
外形寸法(本体のみ) | 84mm × 71mm × 94mm | |
重量 | 198.5g (本体のみ)、標準スタンド 187.1g | |
動作温度 | 0℃~+40℃ | |
保存温度 | -40℃~+70℃ | |
湿度 | 5~95%(但し結露無きこと) | |
耐衝撃 | コンクリート床上1.2mから数回の落下に耐える | |
保護構造 | IP52 | |
規格 | RoHS指令準拠 |
型番
<販売終了>■ Magellan1100i-2D 小型プレゼンテーションスキャナ
型番 | 仕様 |
---|---|
Magellan1100I-WH-U<販売終了> | 小型プレゼンテーションスキャナ白+白スタンド, USBセット |
Magellan1100I-WH-R<販売終了> | 小型プレゼンテーションスキャナ白+白スタンド, RS232セット |
Magellan1100I-BK-U<販売終了> | 小型プレゼンテーションスキャナ黒+黒スタンド USBセット |
Magellan1100I-BK-R<販売終了> | 小型プレゼンテーションスキャナ黒+黒スタンド RS232セット |
<販売終了>■ オプション
型番 | 仕様 |
---|---|
STAND-1000I<販売終了> | 標準スタンド白 |
STAND-1000IB<販売終了> | 標準スタンド黒 |
STAND-1000I-G<販売終了> | グーススタンド白 |
STAND-1000I-GB<販売終了> | グーススタンド黒 |
11-0117<販売終了> | マウティングプレート白 |
11-0116<販売終了> | マウティングプレート黒 |
11-0387<販売終了> | ACアダプタ, DC5V 出力 |
※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
