販売終了
M-6シリーズ 定置式エリアイメージャ
設置タイプ M-10 特長
- 携帯電話などの液晶に表示されたコードの読み取りに対応
- エイミングで示されたコードだけを読み取る“シングルライン読み取り機能” 搭載
- ラベルを自動検知して読み取る
“オートトリガ機能” 搭載 - 防塵・防滴性能 IP67 、耐落下性能1.5 m
仕様

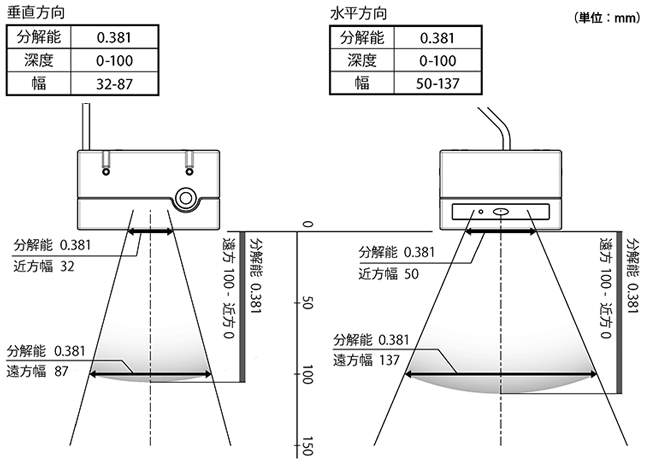

分解能深度図（QRコード）

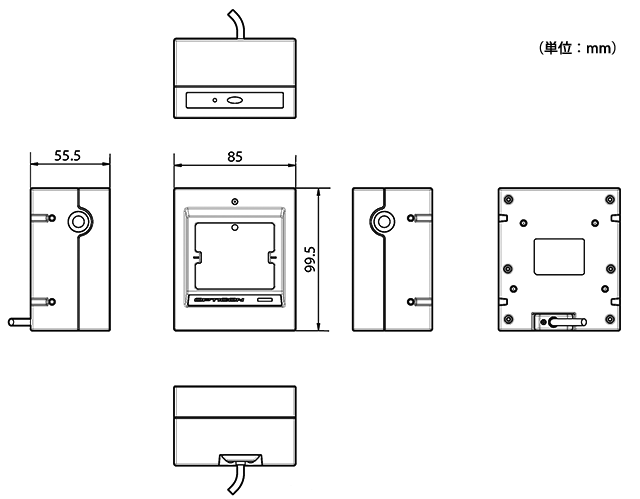

寸法
対応バーコードシンボル
- 二次元コード
- QR、マイクロQR、PDF417、MicroPDF417、データマトリクス(ECC 000-140/ECC 200)、Aztec Code、マキシコード(Modes 2 to 5)、EAN.UCC コンポジット、Codablock F
- 一次元コード（バーコード）
- JAN/EAN/UPC（アドオン含む）、インダストリアル 2 of 5、インターリーブド 2 of 5、NW-7(Codabar)、コード 39、Tri-Optic、コード 93、コード 128、GS1-128、S-コード、MSI/Plessey、UK/Plessey、TELEPEN、Matrix 2 of 5、Chinese Post Matrix 2 of 5、IATA、コード 11、Korean Postal Authority code、GS1 DataBar、Postal Code 他
| 項目 | 仕様 | |
|---|---|---|
| 制御部 | CPU | ARM-1026EJ-S Core：160MHｚ |
| SDRAM | 128Mbits (1M×4Banks×32Bits) | |
| Flash ROM | 116Mbits (1M×16Bits) Flash Memory | |
| インターフェイス | RS-232C | 9600bps ～ 115200bps |
| USB | Full-Speed 12Mbps (HID/VCP) Hi-Power Bus-powered 対応 |
|
| 光学部 | 読み取り方式 | CMOSエリアセンサ |
| 読み取り光源 | AllnGaP 赤色LED×8個(通常読み取りモード) AllnGaP 赤色LED×4個(液晶読み取りモード) |
|
| エイミング光源 | InGaN 緑色LED×2個 | |
| 読み取り確認 | 3色LED（緑・青・橙） | |
| 読み取り画素数 | 36万画素 WVGA(H:752×V:480) | |
| 視野角 | 水平：46.0° 垂直：30.0° |
|
| 最小分解能 | 0.127mm | |
| 付帯機能 | ブザー | 音程、音量、駆動時間調整可能 |
| 電源部 | 動作電圧範囲 | 4.5～6.6V |
| 消費電流 (USB時) |
ピーク時：420mA 平均：280mA(typ値) 待機時：140mA(typ値) スリープモード時：85mA(typ値) |
|
| 環境仕様 及び耐久性 |
動作温度 | 0～40℃ |
| 保存温度 | －40～70℃ | |
| 動作湿度 | 5～95%(結露、結氷がないこと) | |
| 保存湿度 | 5～95%(結露、結氷がないこと) | |
| 耐外乱光 | 蛍光灯：10,000lx以下 白熱灯：10,000lx以下 太陽光：50,000lx以下 |
|
| 耐落下強度 | 高さ150cmからコンクリート床面に、5面1サイクル(計5回)自然落下。異常がないこと。 | |
| 保護構造 | IP67 | |
| 外観仕様 | 外形寸法 | (H)99.5×(W)85.0×(D)55.5 mm |
| 質量 | 約290g(ケーブルを除く) | |
| 適合法令および 規格 |
環境負荷 | RoHS 指令準拠 |
| LED 安全規格 | IEC 62471：2006 リスク免除グループ | |
| EMC | VCCI クラスB、CE マーキング、FCC | |
| (*) | 読み取り範囲は計算値でありこれを保証するものではありません。 |
型番(販売終了)
■ M-6シリーズ 定置式エリアイメージャ
| 型番 | 仕様 |
|---|---|
M-6-R |
定置式エリアイメージャ, RS232C, ACアダプタ付属 |
| M-6-U |
定置式エリアイメージャ, USB |
| ※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
