MODEL 1564シリーズ コードレス二次元コードリーダ

MODEL 1564シリーズ コードレス二次元コードリーダ
CipherLab 製品リストへ
MODEL
1564シリーズ
コードレス二次元コードリーダ

アップグレードモデル(後継機)

 MODEL 1564A コードレス二次元コードリーダ
販売終了
Bluetooth通信安心保証3年

※エリアイメージャエンジンは1年保証

ラインナップ

 MODEL 1564Hシリーズ 抗菌仕様コードレス 二次元コードリーダ
特長
  • 見通約90mの長距離無線通信
  • ベーススタンドと1：7接続が可能
  • 通信エリア外で読取データをメモリする
    オートメモリ機能とバッチモードﾞ(4MB)を搭載
  • マルチバーコード読み取りや指定順序連結 など強力なデータ編集機能を装備
  • USB-HID/キーボード/BT-HID経由での漢字入力に対応
  • SPP/HIDプロファイルを搭載

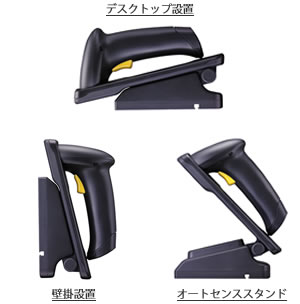

3656 3-in-1 ベーススタンド

3656 3-in-1 ベーススタンド
▲ Up
仕様

対応バーコードシンボル

一次元コード（バーコード）
JAN/EAN/UPC,コード 39, コーダバー (NW7),ディスクリート 25, コード 128, コード 93, GS1-Databar,インターリーブド 25, IATA, MSI/Plessey,他
二次元コード（QRコード）
QR,マイクロ QR, PDF417, MicroPDF, データマトリクス , マキシコード , EAN.UCCコンポジット , Aztech, 日本郵便コード (カスタマバーコード ),他

読取深度参考値

バーコードシンボル 1564
NB=0.0762mm, CODE 39 6.9 ～ 10.7cm
NB=0.127mm, CODE 39 3.6 ～ 18.5cm
NB=0.191mm, CODE 39 0 ～ 25.1cm
NB=0.330mm, UPCA 4 ～ 30.5cm
NB=0.508mm, CODE 39 0 ～ 50cm
NB=0.127mm, PDF417 2.8 ～ 4.5cm
NB=0.170mm, PDF417 4.8 ～ 17.5cm
NB=0.254mm, PDF417 0 ～ 22.9cm
NB=0.381mm, PDF417 0 ～ 29.7cm

■ MODEL 1564 仕様一覧

項目 仕様
入力電圧 専用リチウムイオン充電池パック (3.7V, 800mAh)
動作時間 約16 時間（*）
無線部 対応規格 Bluetooth Ver.2.0
出力クラス クラス2
通信距離 見通 約90m(w/ベーススタンド) (*2)
プロファイル SPP,HID
光学仕様 読取方式 CCDエリアセンサー
読取画素数 752 x 480ピクセル
光源 625 +/-5 nm(赤色 LED)
分解能 1D=0.0762mm, 2D=0.127mm
最小PCS 45%
フレームレート 60フレーム/秒
読取角度 ピッチ +/-60°
スキュー +/-60°
読取幅 バーコードの解像度・品質に依存
読取深度 読取深度参考値を参照
動作温度 0℃～+50℃
保管温度 -20℃～+60℃
周囲湿度 10%～90% 結露無し
耐落下 コンクリート面に高さ1.2mから自然落下して動作に支障なし(複数回)
重量 約185g (電池含む)
耐静電気 +/-8KV 接触, +/-15KV 気中
保護構造 IP30
適合規格 BSMI, CE, C-tich, FCC, IC, NCC, KC, SRMC, TELEC
(*1) 5秒に1回スキャンした場合の実測値です。周囲環境や運用状況により異 なりますので、目安としてください。
(*2) 電波の特性上、周囲の電波状況･障害物･設置環境により異なります。 弊社では、事前に実機によるテストをお勧めしております。

■ 3656 3-in-1 ベーススタンド 仕様一覧

項目 仕様
電源 専用AC アダプタ.(DC5V)
スキャナ接続 最大7 台まで接続可能
インターフェイス USB キーボード, USB バーチャルCOM, RS232C, キーボード
充電時間 約5 時間
セルフパワードUSBポートから十分な容量の電力供給が行える場合に限り、AC アダプタを接続しなくても充電を行うことができます。
▲ Up
型番

■ MODEL 1564シリーズ コードレス二次元コードリーダ

型番 仕様
1564-U (*1)(*2)
RoHS対応
 コードレス二次元コードリーダセット,ロングレンジﾞCCD, USB I/F
1564-R (*1)
RoHS対応
 コードレス二次元コードリーダセット,ロングレンジﾞCCD,
RS232C I/F
1564-K (*1)
RoHS対応 		コードレス二次元コードリーダセット,ロングレンジﾞCCD,
キーボードI/F
1564
RoHS対応 		コードレス二次元コードリーダ単体,ロングレンジﾞCCD,
電池パック付
3610 (*2)
RoHS対応 		専用Bluetooth USBドングル
CHGR-1560
RoHS対応 		充電池パック単体充電器, 充電池パック/ACアダプタ付
RBATT-1560
RoHS対応 		専用リチウムイオン充電池パック
(*1) 本体, 3-in-1ベーススタンド, 充電池パック1個, インターフェイスケーブル, ACアダプタのセットです。
(*2) USBキーボード(HID)及びUSBバーチャルCOMインターフェイスに対応しています。
Windows 8(32&64ビット) / 10(32&64ビット)に対応しています。
(**) メモ帳やEXCELといったアプリケーションソフトのカーソル位置にデータを入力したい場合は、キーボードインターフェイス又はUSBインターフェイス(USBキーボードインターフェイス)をご利用ください。RS232CやUSBバーチャルCOMインターフェイスは動作が異なりますのでご注意ください。
▲ Up
※ 改良の為、予告無く外観・仕様を変更する場合があります。
※ 各製品名・社名は該当各社の商標又は登録商標です。
