MODEL 1504AH 抗菌仕様二次元コードリーダ
- 特長
- 仕様
- 型番
特長
- 高速エリアイメージャエンジン搭載
- バーコード、二次元コード、コンポジットコードを全方向快速快適読み取り
- 強力なデータ編集・抽出機能を装備
- オプションの3-in-1スタンドを使えば、ハンズフリーオペレーションにも最適

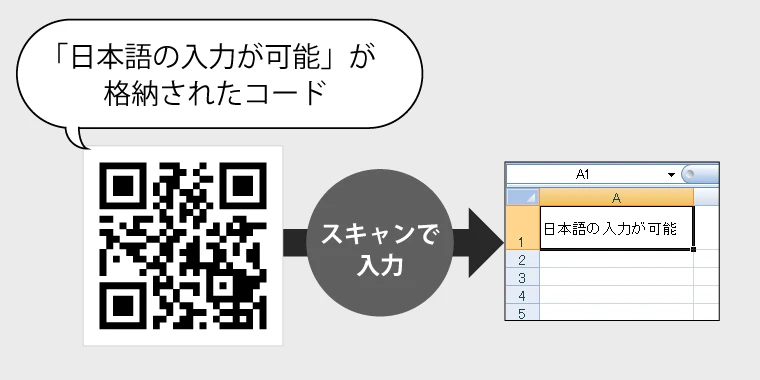

- USBキーボード/キーボードインターフェイス経由での漢字入力に対応

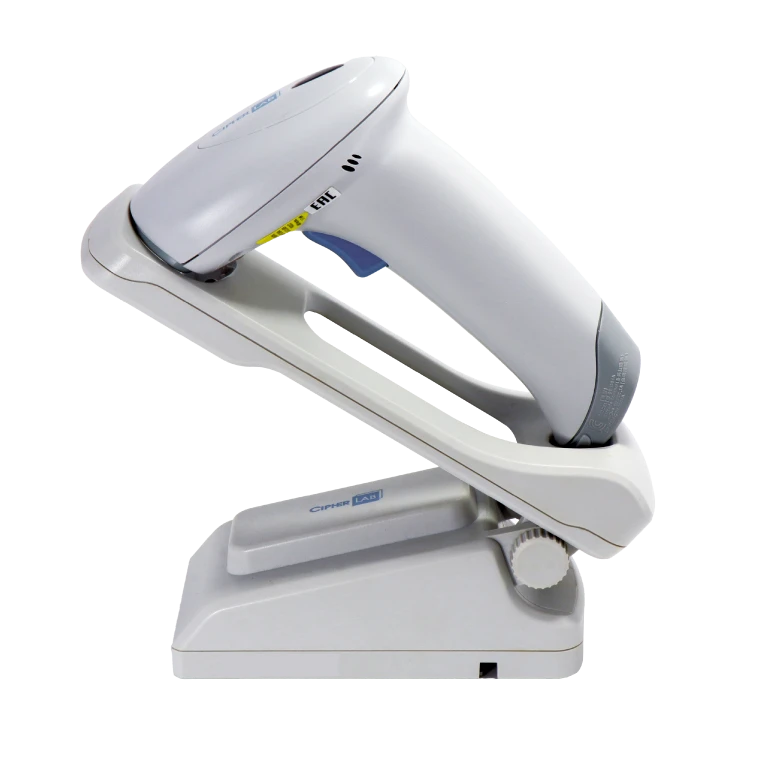

AUTO-1500H 3-in-1スタンド
![スタンド](img/auto1500h.jpg)
- デスクトップ設置
- 壁掛設
- オートセンススタンド
世界で使われている抗菌技術
![すぐに使えるアプリケーション(フリー)](img/microban.jpg)
ボディ・キーパッドなどの素材に抗菌技術を施しているので、抗菌性能は表面をコーティングしただけの製品とは比べ物になりません。 この抗菌技術は菌が繁殖しようとする機能を妨害・低下させるので、消毒などとは異なり、時間の経過とともに菌は繁殖できずに減っていきます。
スキャナエンジンアップグレード
市場動向に対応した次世代エンジンに切り替わります。2021年8月以降、自然切り替えになりますのでご了承ください。
主な変更は光源(エイマ)などがございます。詳細は仕様表をご確認ください。
![](../m1500_common/150x4-se4107aimer.png)
仕様
対応バーコードシンボル
- 二次元コード
- QR, マイクロQR, PDF417, MicroPDF, データマトリクス,マキシコード, EAN.UCC コンポジット, Aztech,日本郵便コード(カスタマバーコード), 他
- 一次元コード(バーコード)
- JAN/EAN/UPC, コード39, コーダバー(NW7),ディスクリート25, コード128, コード93, GS1-Databar,インターリーブド25, IATA, MSI/Plessey, 他
読取深度参考値
バーコードシンボル | 1504AH (旧:SE4500) |
1504AH (SE4107) |
---|---|---|
NB=0.0762mm, CODE 39 | 6.9~10.7cm | 6.5 ~ 17 cm |
NB=0.127mm, CODE 39 | 3.6~18.5cm | 5 ~ 20.5 cm |
NB=0.330mm, UPCA | 4~30.5cm | 5.5 ~ 40 cm |
NB=0.508mm, CODE 39 | 0~50cm | ー |
NB=0.127mm, PDF417 | 2.8~4.5cm | 2.8~4.5cm |
NB=0.170mm, PDF417 | 4.8~17.5cm | ー |
NB=0.254mm, QR | ー | 4 ~ 27.5 cm |
■ 仕様表
項目 | 1504AH (旧:SE4500) |
1504AH (SE4107) |
|
---|---|---|---|
光学仕様 | 読取方式 | CCDエリアセンサ | CMOS イメージセンサ |
読取画素数 | 752 x 480 ピクセル | 1280 x 960ピクセル | |
光源 | 625 +/-5 nm(赤色LED) | 白色LED(緑色エイマ―) | |
分解能 | 1D=0.0762mm 2D=0.127mm | ||
最小PCS | 30% | 20% | |
フレームレート | 60フレーム/秒 | 30スキャン/秒 | |
読取角度 | ピッチ +/-60° スキュー +/-60° | ||
インターフェイス | RS232C,USB,キーボードインターフェイス | ||
供給電圧 | DC5V +/-10% | ||
消費電流 | 待機時 | 22mA | 25mA |
動作時 | 150mA | 270mA | |
温度 | 動作温度 | 0℃~+50℃ | |
保管温度 | -20℃~+60℃ | ||
湿度 | 10%~90% 氷結・結露無し | ||
耐静電気 | +/-15KV 気中放電.+/-8V 接触放電 | ||
耐落下 | 1.2mの高さからコンクリート面に高さから自然落下後動作に異常なし | ||
保護等級 | IP30 | ||
重量 | 約 154g(ケーブルを除く) | 144g (ケーブルを除く) | |
準拠規格 | CE, BSMI, RCM, FCC, IC, KC, RoHS, REACH, WEEE, ErP |
型番

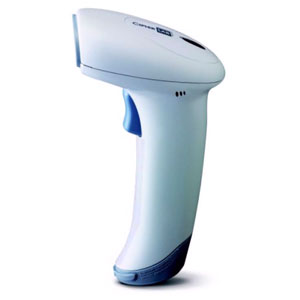

■ MODEL 1504AHシリーズ 抗菌仕様二次元コードリーダ
![](img/15xxh.jpg)
型番 | 仕様 |
---|---|
1504AH-SU(*1)![]() |
二次元コードリーダ, 抗菌, USB I/F ストレートケーブル |
1504AH-SR(*2)![]() |
二次元コードリーダ, 抗菌, RS232C I/F ストレートケーブル |
1504AH-SK![]() |
二次元コードリーダ, 抗菌, キーボードI/F ストレートケーブル |
(*1) | USBキーボードインターフェイスとUSBバーチャルCOMインターフェイスに対応しています。 |
(*2) | 別売のACアダプタPS5Vをお求めください。 |
(**) | メモ帳やEXCELといったアプリケーションソフトのカーソル位置にデータを入力したい場合は、
キーボードインターフェイス又はUSBインターフェイス(USBキーボードインターフェイス)をご利用ください。 RS232CやUSBバーチャルCOMインターフェイスは動作が異なりますのでご注意ください。 |
■ オプション
![](../../other/cable_supplies/img/ps5v-05.jpg)
![](../../other/cable_supplies/img/cbl-usb-dc2155-15.jpg)
型番 | 仕様 |
---|---|
AUTO-1500H![]() |
3-in1スタンド, デスクトップ/壁掛設置・オートセンス対応, 抗菌 |
PS5V![]() |
ACアダプタ, DC5V 出力 |
CBL-USB-DC2155-15 | USB/DCジャック 2.1Φ/5.5mmケーブル 1.5m USBポート給電ケーブル |
※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
