IS4800シリーズ 超小型レーザースキャナエンジン

IS4800シリーズ 超小型レーザースキャナエンジン
IS4800シリーズ
レーザースキャナエンジン
カタログ DL
ベストプライス
1次元コード
  • 特長
  • 仕様
  • 型番
特長
  • 100スキャン/秒の高速スキャン
  • 高度なデコーディング容量
  • 幅広いスィープ角度
  • ダイキャスト金属ハウジング

    衝撃に強く、耐久性の高いダイキャストを採用。ハンディーターミナル、バーコードリーダ、医療機器などに内蔵することができます。また、様々なアプリケーションにも使用することが可能です。

低消費電流のレーザーモジュール

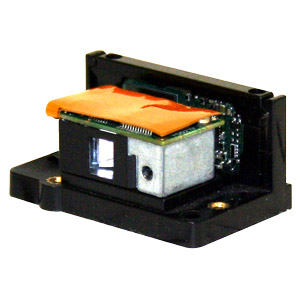

IS4800

IS4800シリーズは、小型軽量のレーザ走査の組み込み用モジュールです。高性能デコーダにより、迅速な読み取り性能を有し、コストパフォーマンスの高い製品です。
単4電池2本で動作させることも可能です。

仕様

対応バーコードシンボル

一次元コード(バーコード)
JAN13、JAN8、アドオンコード、EAN13/8、 Code128&GS1-128(旧UCC/EAN128)、Code39、UPC-A、UPC-E、 Codabar(NW-7)、ITF(インターリーブド 2of5)、 Code11、Code93、RSS、Codablock、 Matrix 2of5、Standard 2of5、インダストリアル 2of5、GS1 DataBar

仕様表

項目 IS4813 IS4823 IS4815 IS4825
外形寸法 エンジン 24.5 mm × 14.5 mm × 11.0 mm
デコードボード 24.7 mm × 11.8 mm × 6.8 mm
組み立てモジュール 38.4 mm × 26.7 mm × 18.8 mm
重量 エンジン 8g
デコードボード 2g
組み立てモジュール 15g
入力電圧 3.3 ± 0.3 VDC 5.0 ± 5% VDC
消費電流 動作時 <120 mA <150 mA, TTL
<170 mA, USB
<70 mA <135 mA, TTL
<135 mA, USB
待機時 <30 mA - < 15 mA -
コネクタ エンジン 10-Pin ZIF connector
デコードボード 12-Pin ZIF connector
組み立てモジュール
取り付け エンジン 取り付け穴 2箇所, M1.6 × 0.35
threaded, 2 mm max depth
組み立てモジュール 3 metal inserts, M2 × 0.4 threaded
温度 動作温度 0℃~40℃
保管温度 -40℃~70℃
湿度 5%~95%
照明 可視レーザダイオード 650 nm
ホストシステムインターフェイス エンジン Industry standard
デコードボード TTL RS232 or USB
バイブレーション機能 7G over 10 - 500 Hz
耐衝撃 2000 G for a duration of 0.85 msec
スキャン速度 100スキャン/秒
スキャンパターン シングルライン
スキャン角度 54°
シンボルコントラスト 35% min.
最大分解能 4 mil (0.102 mm), decoder dependent
デコード機能 GS1 DataBar含む一般的な1次元コード
(IS4813およびIS4815のデコーダ)
チルト/ピッチ/スキュー ± 42°, ± 68°, ± 52°
保証 2年
型番

■ バーコードリーダ

型番 仕様
RoHS対応 バーコードリーダ
(**)
