販売終了
FMシリーズ 定置式エリアイメージャ

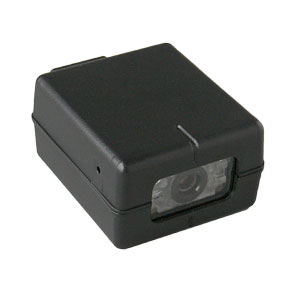

![FMシリーズ 工業用コードレスエリアイメージャ](img/fm204.jpg)
FMシリーズ
定置式エリアイメージャ
販売終了
![二次元](../../../../common/img/icon/icon-2d.gif)
![一次元](../../../../common/img/icon/icon-1d.gif)
![1年保証](../../../../common/img/icon/hosyou01.gif)
- 特長
- 仕様
- 型番
- ダウンロード
特長
世界最小クラスの二次元スキャナ
長年の歴史と経験で培ったAdaptus Imaging
Technology5.0により、バーコードをはじめ
DataMatrixや医療材料用RSS(GS1 DataBar)Code、処方箋に印刷されたQRコードなどの2次元バーコード
やOCRフォントの読み取りが可能です。

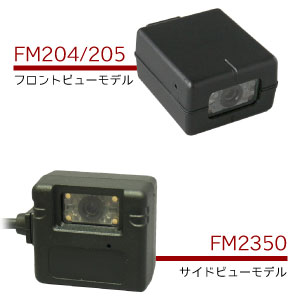

組み込み機器に合わせてフロントビュー、サイドビューモデルをラインナップ。
高画質なデジタル画像の取得が可能
高画質なデジタル画像も取得(バイナリ、TIFF、BMP、JPEG等)。
撮影画像をトリミング、明度、回転、エッジの抽出などを行なってから出力可能。
トレーサビリティに必要な画像をバーコードの読み取りと共に簡単に撮影していただけます。
データ編集機能
読み取ったバーコードデータをお客様がご利用されているアプリケーションに合わせ、編集して出力することが可能です。
仕様
対応バーコードシンボル
- 二次元コード(QRなど)
- QRCode、DataMatrix、MaxiCode、PDF417、Aztec、Code49、MicroQR、 MicroPDF、 UCC/EAN Composite、RSS(GS1DataBar) Composite、 (GS1DataBar) 14、RSS(GS1DataBar) Stacked、Limited、RSS(GS1DataBar) Ex-panded 、CC-A、CC-B)
- 一次元コード(バーコード)
- JAN13/8、アドオンコード、EAN13/8、 Code128&GS1-128、Code39、UPC-A/E、 Codabar(NW-7)、ITF、Code11、Code93、RSS(GS1DataBar)、Codablock
- その他
- 各国POST code
- OCRフォント(オプション)
- OCR-A, OCR-B
■ FM204SF
シンボル | 読み取り距離 |
---|---|
UPC 0.33mm 100% | 約51~226mm |
QRCode 0.21mm | 約84~137mm |
■ FM204SR
シンボル | 読み取り距離 |
---|---|
UPC 0.33mm 100% | 約53~335mm |
QRCode 0.38mm | 約79~224mm |
■ FM2350HD
シンボル | 読み取り距離 |
---|---|
UPC 0.33mm 100% | 約53~170mm |
QRCode 0.21mm | 約64~117mm |
仕様表
項目 | 仕様 |
---|---|
照明/エイマ | 赤色LED 626 nm ± 30 nm /緑色LED 526 nm ± 30 nm |
イメージセンサ | CMOSイメージセンサ |
インターフェイス | USB(キーボード/COM)、RS232C(TTLレベル) |
外形寸法 | FM2350 :(L)25 x (H)40 x (W)42mm FM204 :(L)50 x (H)25 x (W)40mm |
重量 | 40g(ケーブル含まず) |
電源 | 5VDC ± 10% |
消費電流 | 250mA~500mA |
動作温度 | 0℃~50℃ |
安全規格 | UL準拠、RoHS対応品、LED Safety : IEC 60825-1 Ed.1.2 2001 Class1 |
保証 | 1年 |
型番<販売終了>
■FM204 定置式エリアイメージャ(フロントビューモデル)<販売終了>
型番 | 仕様 |
---|---|
FM204HD-P4G | 定置式エリアイメージャ(HD), USB (I/Fケーブル別売) |
FM204HD-P3G | 定置式エリアイメージャ(HD), RS232 (I/Fケーブル/ACアダプタ別売) |
FM204SF-P4G | 定置式エリアイメージャ(SF), USB (I/Fケーブル別売) |
FM204SF-P3G | 定置式エリアイメージャ(SF), RS232 (I/Fケーブル/ACアダプタ別売) |
FM204SR-P4G | 定置式エリアイメージャ(SR), USB (I/Fケーブル別売) |
FM204SR-P3G | 定置式エリアイメージャ(SR), RS232 (I/Fケーブル/ACアダプタ別売) |
FM205HD-P3G (*) | 定置式エリアイメージャ(HD/トリガライン対応), RS232 (I/Fケーブル/ACアダプタ別売) |
(*) | トリガライン付I/Fケーブルは、カスタム制作となりますので、ご相談ください。 |
■FM2350 定置式エリアイメージャ(サイドビューモデル)<販売終了>
型番 | 仕様 |
---|---|
FM2350HD-P4G | 定置式エリアイメージャ(HD), USBケーブル付 |
FM2350SF-P4G | 定置式エリアイメージャ(SF), USBケーブル付 |
■ケーブル<販売終了>
型番 | 仕様 |
---|---|
CBL-IT-U-US | USBインターフェイスケーブル |
CBL-IT-RA-US | RS232インターフェイスケーブル |
PS5U-41E | ACアダプタ, DC5V |
※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
