販売終了

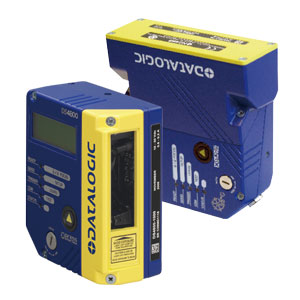

DS4800 ACRデコーダ内蔵固定式レーザスキャナ
DS4800
ACRデコーダ内蔵固定式レーザスキャナ
販売終了
特長
- 600 ～ 900 スキャン/ 秒の高速スキャン
- マニュアル焦点調整機能で最適な調整が可能
- 高周波レーザ変調機能で優れた外乱光特性を発揮
- バーコードデータ再構成機能（ACR4(TM)）を標準装備
仕様
対応バーコードシンボル
- 一次元コード（バーコード）
- ITF,Code39,Code93,EAN/JAN/UPC,Codabar,Code128/EAN128,Pharmacode,GS1 DataBar Family 等

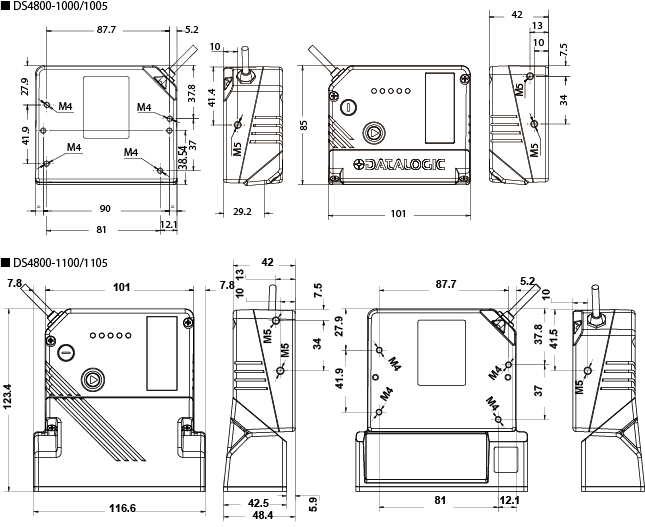

寸法図

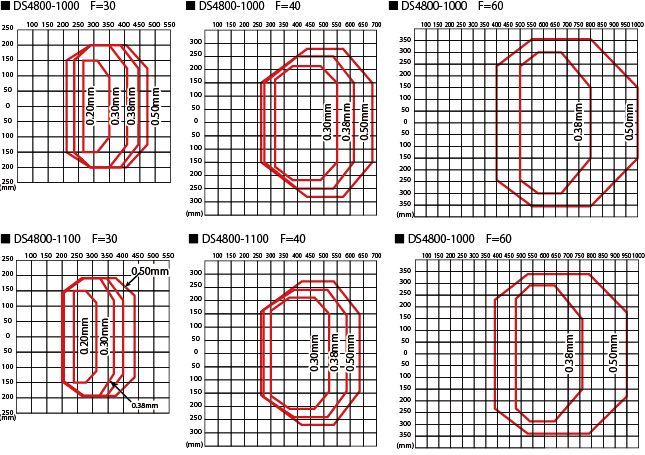

読取範囲
| 項目 | 仕様 |
|---|---|
| 電源電圧 | DC10 ～ 30V (-1000/-1100)、DC24V ± 10% (-1005/-1105) |
| 消費電圧 | 0.6A ～ 0.2A 6W (-1000)、0.75A ～ 0.25A 7.5W (-1100)、1.2A 28.8W (-1005)、1.3A 31.2W (-1105) |
| 光源/ レーザクラス | 可視光半導体レーザ/630nm ～ 680nm/EN 60825-1 Class 2 : CDRH Class II |
| 最小分解能/ スキャン速度 | 0.20mm/600 ～ 900 スキャン／秒 |
| マルチラベル読取 | １同期フェーズで最大10 種のコード |
| インタ－フェイス | Main RS232/RS422 ( 最高115.2K bps） AUX RS232 ( 最高115.2K bps） ID-NET(TM) ( 最高1M bps） |
| 入力信号 | 同期信号:1 点（NPN/PNPトランジスタ入力）、特殊用途用:1 点（NPNトランジスタ入力） |
| 出力信号 | 2 点（NPNトランジスタ出力）、ソフトウェアにてモード切替 |
| パラメ－タ設定方法 | シリアルポートからGENIUS を使用して設定、又は設定コマンドを送信して設定 |
| 動作モ－ド | オンライン、シリアルオンライン、ベリファイア、オートマティック、コンティニュアス、テスト |
| 表示 | LED 6 点（POWER,READY,GOOD,TRIGGER,COM,STATUS）、LCD 表示-2 行X16 桁 |
| 外形寸法/ 重量（本体のみ） | 85 × 101 × 42 mm/580g (-1000 / -1005) 123 × 117 × 48 mm/780g (-1100 / -1105) |
| 動作温度/ 保存温度 | 0℃～ +50℃ / － 20℃～ +70℃ (-1000 / -1100) -35℃～ +50℃ / -35℃～ +70℃ (-1005 / -1105) |
| 湿度 | 90% 以下、但し結露無きこと |
| 耐振動/ 耐衝撃 | 1.5mm、13 ～ 55Hz、各方向２時間/30G、11ms、各方向３回 |
| 保護構造 | IP65 |
型番 ＜販売終了＞
■ DS4800 ACRデコーダ内蔵固定式レーザスキャナ
| 型番 | 仕様 |
|---|---|
| DS4800-1000 | DS4800 ACRデコーダ内蔵固定式, 標準分解能, シングルスキャン, レーザモジュレーション, 1,000スキャン(新CBX接続用) |
| DS4800-1100 | DS4800 ACRデコーダ内蔵固定式, 標準分解能, ラスタースキャン, レーザモジュレーション, 1,000スキャン(新CBX接続用) |
■ アクセサリ ＜販売終了＞
| 型番 | 仕様 |
|---|---|
| BK-4000 | DS4800専用Lブラケット(5pcs) |
| BK-4001 | DS4800専用Uブラケット(5pcs) |
| GFC-40 | 90°偏光ミラー |
| GFC-400 | 外部取付用90°偏光ミラー, 近接読み取り用 |
| PG110/6002-LTE150E-S4-337C | ACアダプタ(AC100-240V/DC24V, 6.25A) |
| CBX100 | コンパクト端子台接続ボックス |
| BM100 | パラメータバックアップモジュール(CBX100/500用) |
| ※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
