diBar eTicketX 携帯液晶対応eチケットリーダ
ラインナップ
![](../../../common/img/bu.gif)
eTicketXPへ モデルチェンジします
「eTicketX」は、市場動向に対応したモデル「eTicketXP」に替わります。
在庫が終了次第切り替わりますので
「eTicketX」でご注文いただいた物でも、在庫が無くなれば「eTicketXP」を納めさせていただきます。ご了承くださいますようお願い申し上げます。
スキャナ性能を中心に差異がありますので、詳細は下記ページをご確認ください。
- 特長
- 仕様
- 型番
- ダウンロード
特長

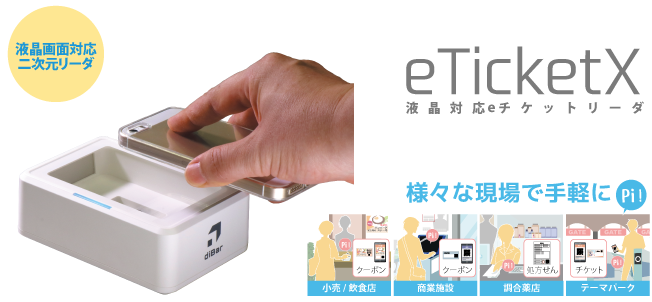

![クーポン、処方箋、チケットなどを読み取れる、二次元バーコードスキャナ eTicketX](img/top_eticketx.png)
- 液晶に表示されたQRコードやバーコードをストレスなくスムーズ読み取り
もちろん紙面上のコードも読み取り可
電子チケットリーダ、QRコードリーダとしての利用ができます。 - 大きなLEDとブザー音で読み取り確認
- 設置場所を選ばないスタイリッシュなコンパクトデザイン
- インターフェイス
USB[HID/COM]、RS232C - HPOS(HID-POS)対応
![影木小画面でも、紙でも。決済アプリでの利用にも。アリペイ、We Chat Pay](img/apri_eticketx.png)
シリアルトリガ対応
シリアルコマンドで読み取りタイミング(トリガ)の制御が可能。
コマンド
読取開始コマンド: <STX>T<CR>
読取終了コマンド: <STX>U<CR>
仕様
対応バーコードシンボル
- 一次元コード(バーコード)
- UPC/EAN/JAN, Interleaved 2 of 5, Standard 2/5, Code 39, Codabar(NW7), Code 93, Code 128, GS1-128, GS1 DataBar
- 二次元コード(QRコード)
- QR, microQR, PDF417, microPDF, atamatrix, Aztec, MaxiCode
読取深度
コード | 読取深度 |
---|---|
CODE 39(5 mil) | 10~30mm |
EAN 13(10 mil) | 0~60mm |
EAN 13(13 mil) | 0~100mm |
PDF 417(10 mil) | 0~40mm |
Data Matrix(10 mil) | 0~40mm |
QR Code(10 mil) | 0~40mm |
(*) | 読み取り性能はコード品質や周囲照度など運用環境により異なる場合があります。 |

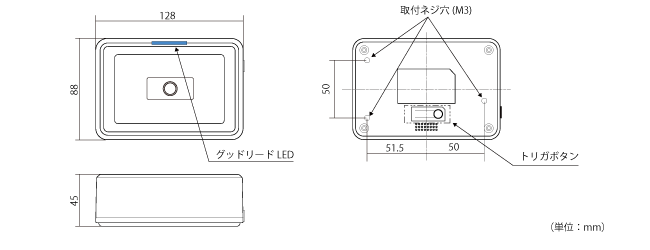

外形寸法
![寸法図 eTicketX](img/size_eticketx.gif)
項目 | 仕様 | |
---|---|---|
分解能 | 二次元コード | 0.25mm(10 mil) |
バーコード | 0.13mm(5 mil) | |
焦点距離 | 15mm | |
読取エリア | 80mm × 60mm | |
照明LED | 6500K | |
インディケータ | LED、ブザー | |
インターフェイス | USB(HID/COM), RS232C | |
ケーブル長 | 約1.5m | |
供給電圧 | DC 5 V | |
消費電流 | 約200mA (待機時 140mA) | |
動作温度 | 0 ~ 50°C | |
保管温度 | -40 ~ 70°C | |
動作湿度 | 10〜90%RH (氷結・結露なし) | |
保管湿度 | 5~95%RH (氷結・結露なし) | |
寸法(W×D×H) | 88mm x 128mm x 45mm | |
重量 | 205g | |
MTBF | 25,000 時間 | |
イメージセンサ解像度 | 752ピクセル (H) x 480ピクセル (V) | |
読取フィールド角度 |
115° (H) x 90° (V) | |
ロール/ピッチ/ヨー | 360°/ ±65° / ±60° | |
最小MRD | 20% | |
耐落下 | 1.5mからの落下に耐えること | |
耐外乱光 | 100,000 Lux. | |
保護構造 | IP42相当 |
(*) | 読取性能は、コード品質・周囲照度・LCD輝度などに大きく影響を受けます。実際の運用環境にて、事前に入念な試験実施をお願いします。 |
型番 <販売終了>

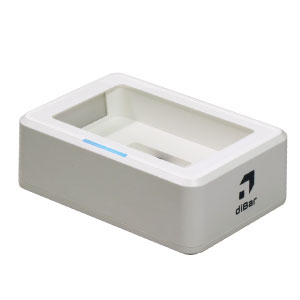

■ diBar eTicketX スマホ液晶対応eチケットリーダ
![](img/eticketx.jpg)
型番 | 仕様 | 参考価格 |
---|---|---|
eTicketX-USB(*1) | diBar eTicket スマホ液晶対応eチケットリーダ, USBインターフェイス(HID/COM) | |
eTicketX-RS232 | diBar eTicket スマホ液晶対応eチケットリーダ, RS232Cインターフェイス |
(*1) | USBキーボードインターフェイス(HID)とUSBバーチャルCOMインターフェイスに対応しています。 Windows 10/11に対応しています。 |
■ アクセサリ・オプション
![](../../other/cable_supplies/img/ps5v-05.jpg)
![](../../other/cable_supplies/img/cbl-usb-dc2155-15.jpg)
型番 | 仕様 | 参考価格 |
---|---|---|
PS5V |
ACアダプタ, DC5V 出力( RS232Cインターフェイス用) | |
CBL-USB-DC2155-15 | USB/DCジャック 2.1Φ/5.5mmケーブル 1.5m USBポート給電ケーブル |
※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
