AT12Q Bluetooth搭載2次元バーコードスキャナ

AT12Qシリーズ Bluetooth搭載2次元バーコードスキャナ
AT12Q
Bluetooth搭載
2次元バーコードスキャナ
カタログ DL
販売終了
安心5年保証
(*) 5年保証、バッテリは除く
特長
  • 超高速読み取り
  • 幅広バーコード対応
  • オートセンス機能
  • 耐落下性能1.8ｍ
  • 多彩な読み取りモード

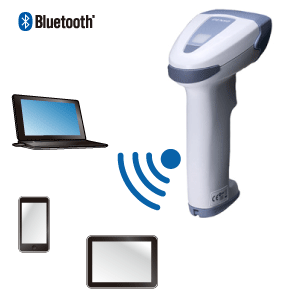

  • Bluetooth搭載
小型計量設計

多彩な便利機能

  • データ編集機能
    「ADFスクリプト」に対応しているので、データの並び替え・切り出し・変換などの編集が自由自在
  • データ照合機能
    1対n照合/2点照合/3点照合(*1)がスキャナ単体で設定可能なので、異品チェック防止やラベル貼り間違え防止システムを安価に構築できます。
  • ソフトウェアトリガ機能
    上位機器からのコマンドで読み取り制御が可能なので、自動化ライン(*2)の生産性の向上を実現します。
(*1)ADFスクリプト使用時のみ設定可能
(*2)移動体の読み取りには対応していません。

読み取りモード

充実した読み取りモードにより、発注台帳のような複数のコードがあるラベルの狙い読みやアパレルタグのような多段コードの一括読みが可能なので、確実かつスピーディな業務を実現します。

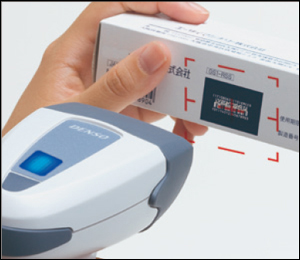

エリアガイドマーカ

レーザ光が読み取りエリアと視野の中心を明示することで、確実かつスピーディに読み取りエリアを把握し、作業性の向上を実現します。

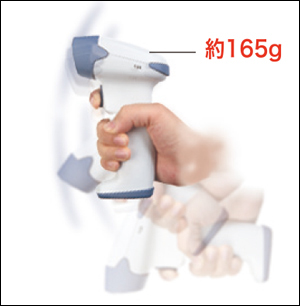

小型・軽量ボディ

ユーザフレンドリなコンパクトかつ軽量ボディの実現により、手にジャストフィットし、長時間の負担を軽減します。

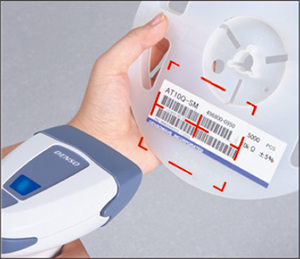

幅広バーコード対応

医療業界で採用されたGS1-128やEIAJラベルのCODE39など、今までの2次元コードリーダでは読み取りにくかった横幅が広いバーコードの読み取りに対応しています。

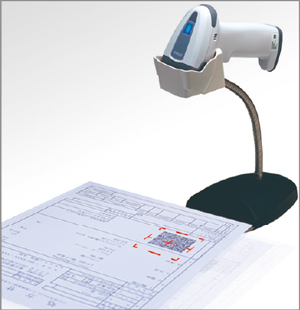

オートセンス機能

ラベルをかざすと自動検出して読み取りを開始するので、スキャナをスタンドに固定して運用するような作業現場で威力を発揮します。
専用スタンド「H-AT10」にセットすると自動でオートセンスモードに切り替わります。

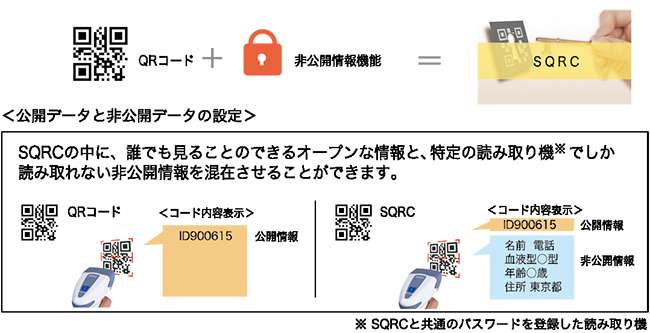

SQRC（セキュリティ機能搭載QRコード）対応

SQRCとは、セキュリティ機能を搭載した新しいQRコードです。通常のQRコードは一般の携帯電話でも読み取りができますが、SQRCは特定の読み取り機でしか読み取りはできませんので、個人情報や企業内情報などの非公開情報をコード化し、利用することができます。

▲ Up
仕様

対応バーコードシンボル

二次元コード
QRコード、GS1QRコード、マイクロQRコード、SQRC、DataMatrix（ECC200）、PDF417、マイクロPDF417、Maxiコード、GS1 DataBar Composite（EAN.UCC Composite）
一次元コード（バーコード）
EAN-13/8（JAN-13/8）、UPC-A/E、UPC/EAN（アドオン付き）、Interleaved 2 of 5（ITF）、CODABAR(NW-7)、CODE39、CODE93、CODE128、GS1-128(EAN-128)、GS1 DataBar(RSS)

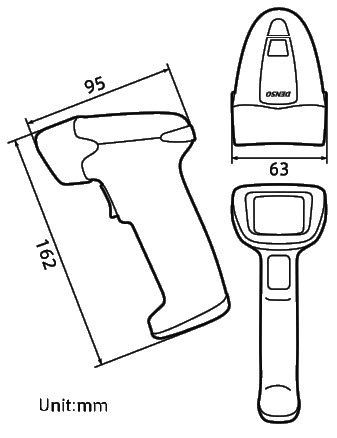

寸法図

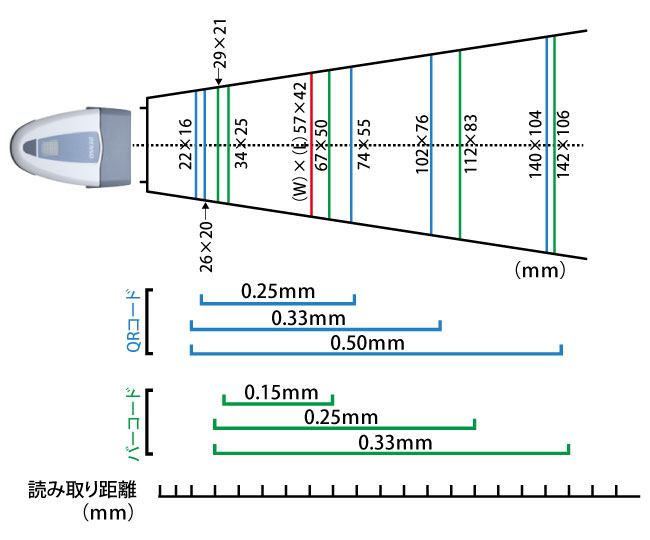

読み取り距離

読み取り距離
項目 仕様
スキャナ部 最小分解能 2次元コード 0.25mm
バーコード 0.15mm
イメージキャプチャ機能 有り(BMP、JPEG出力、サムネイル機能有り)
マーカ エリアガイドマーカ
PCS値 0.45以上
スキュー角 360°
傾角・仰角 ±35°
読取確認 確認用LED(青色、緑色、赤色、橙色)、ブザー(音量コントロール3段階、トーンコントロール3段階)
通信インターフェイス 方式 Bluetooth Ver2.1＋EDR準拠クラス2
プロファイル SPP、HID
マスタ/スレーブの切替 ○
電源 電源供給 専用バッテリ
動作時間(*1) 28時間
環境条件 防塵･防滴 IP54
耐落下強度(*2) 1.8mコンクリート床上に6回
動作湿度範囲 10～90%RH(結露・結氷のないこと)
動作温度範囲 -5～50°C
使用周囲照度 20～10,000ルクス(昼光色蛍光灯)
質量(ケーブル除く) 約200g
(*1)

5秒間に1回、バーコードを読み取った場合（新品で満充電バッテリを使用）。BA11-RKUと通信し、AT12Q-SBをマスタにして接続した場合。
(*2) 試験値であり、保証値ではありません。
▲ Up
型番

■ AT12Q Bluetooth搭載2次元バーコードスキャナ

型番 仕様
AT12Q-SB
RoHS対応		 Bluetooth搭載2次元バーコードスキャナ, 充電器(CH-AT10L/ACアダプタ付

■ オプション

型番 仕様
BA11-RKU-RA 通信ユニット(RS232Cインターフェイス), RS232Cケーブル/ACアダプタ付
BA11-RKU-R 通信ユニット(RS232Cインターフェイス・充電器組込用), RS232Cケーブル付(ACアダプタ無しタイプ)
BA11-RKU-U 通信ユニット(USBインターフェイス), USBケーブル付
BA11-RKU-K 通信ユニット(DOS/Vキーボードインターフェイス), KBケーブル付
BA20-RU-RA 通信ユニット
（RS232Cインターフェイス）, RS232Cケーブル/ACアダプタ付
BA20-RU-R 通信ユニット
（RS232Cインターフェイス･充電器組込用）, RS232Cケーブル付（ACアダプタ無しタイプ）
BA20-RU-U 通信ユニット
（USB-HIDインターフェイス）, USBケーブル付
BA20-RU-VC 通信ユニット
（USB-COMインターフェイス）, USBケーブル付
S-AT10 専用ホルダー
H-AT10 オートセンス自動切替機能付ハンズフリースタンド
NSBHT-8000 ネックストラップ, ブラック
SB-10L 充電池パック(コネクタ白、AT10Q-SB用)
CH-AT10L 充電器
▲ Up
※ 改良の為、予告無く外観・仕様を変更する場合があります。
※ 各製品名・社名は該当各社の商標又は登録商標です。
