8670 Bluetooth リングスキャナ
- 特長
- 仕様
- 型番
- ダウンロード
両手が使えるウェアラブル端末
人差し指に装着し、親指でトリガボタンを押してコードを読み取る二次元コードスキャナです。
指にスキャナを着けたままで、読み取り業務以外の業務ができます。
スキャナを置いたり取ったりしなくても良いので、業務がスムーズになり、効率もあがります。
大型で押しやすいトリガスイッチなので、手袋のままでも楽にスキャン操作ができます。
Bluetoothで上位デバイスと通信
Bluetoothモジュールから見通し10mの無線通信が可能です。タブレットやスマートフォン、パソコンへデータが送信できます
左右どちらにでも装着
トリガスイッチを回転させることで、左右どちらの指に装着しても使えます。
トリガスイッチの回転はその場でカンタンに行なえます。特別な工具が不要です。
手ぶれのない高性能移動体読取
移動体読取が584cm/秒なので、コードを瞬時に読み取ります。手ぶれも気にせず業務が行なえます。
文字を読み取る ソロモンOCR
独自開発の文字検出と文字判定アルゴリズムで、高速・高精度にバーコードスキャナ単体でのOCR読み取りが可能です。
日付の読み取りに特化した賞味期限モードと任意の書式を設定できる汎用モードから設定をお選びいただけます。
賞味期限モードでは、ダンボールに印字された品質が低い印字条件でも粘り強く読み取ることができます。
汎用モードでは、複数段設定により、最大5段までの文字列を一括で読み取ることが可能です。
パッケージ内容
8連バッテリチャージャ（CHGR-8670-8）

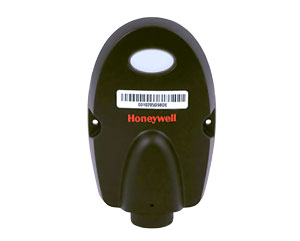

Bluetoothアクセスポイント（オプション）
PCなどの上位デバイスとの接続が簡単にできるBluetoothアクセスポイント。
1：1接続の他、1：N（最大7台）接続ができます。
設定はバーコードを順番に読取だけです。
Class1なので見通し100mの長距離Bluetooth無線通信が可能です。
■接続方法
対応バーコードシンボル
- 二次元コード（QRコードなど）
- Aztec Code, CodaBlockA/F, Code49, Data Matrix, GS1 Composite, GS1 DataBar Omni MaxiCode, PDF417, MicriPDF417, QR Code, Micro QR Code など
- 一次元コード（バーコード）
- Codaber, Code11, Code128, Code32, Code39, Code93/93i, EAN13, EAN8, GS1 DataBar, GS1 Databar Limited, GS1 DataBar Expanded, GS1-128, Interleaved 2of5, MSI, Telepen, UPC-A, UPC-E, など
- 郵便コード
- 各国郵便コード
- OCR
- オプションデコーダ Solomon OCRにて対応
読取深度
| ナロー幅 | 読取深度 |
|---|---|
| 0.127mm（CODE 39） | 54 ～ 153 mm |
| 0.254ｍｍ（CODE 39） | 18 ～ 328 mm |
| 0.33ｍｍ（UPC-A） | 36 ～ 409 mm |
| 0.17ｍｍ（PDF417） | 36 ～ 175 mm |
| 0.254ｍｍ（DATA MATRIX） | 43 ～ 193 mm |
| ※シンボルの印刷や使用環境により、読み取り性能が異なる場合があります。 |
| 項目 | 仕様 | ||
|---|---|---|---|
| 照明 | 白色LED | ||
| エイミング | 650nm 高視認性 赤色レーザー Class2 | ||
| イメージセンサ | 844 ｘ 640 画素 エリアイメージャ | ||
| 分解能 | 0.127mm（Code39）, 0.69mm（DataMatrix） | ||
| スキャン角度 | 360° | ||
| 移動読み取り | 584cm/秒（UPC100％ 読み取り距離10cm） | ||
| 最小シンボルコントラスト | 20％ | ||
| スキュー角 / ピッチ角 | ±60° / ±45° | ||
| Bluetooth仕様 | バージョン | Bluetooth ｖ2.1 Class2 (SPP/HID) 2.4～2.5GHz（ISM Band） | |
| 通信距離(*) | 10m | ||
| データ転送速度 | 1Mbits/秒 | ||
| 寸法 | リングスキャナ | 50.8mm ｘ 30.5mm ｘ 30.5mm | |
| Bluetoothモジュール | 78.2mm ｘ 70mm ｘ 28mm | ||
| 重量 | 136g（バッテリー含む） | ||
| バッテリ | 3.7V 750mAh リチウムイオンバッテリ | ||
| 想定稼働時間 | 10時間（8スキャン/1分）, 7時間（15スキャン/1分） | ||
| 想定充電時間 | 4時間 | ||
| スキャン回数 | 6,500回（1スキャン/4秒） | ||
| 動作温度 | -20℃～50℃ | ||
| 保管温度 | -20℃～60℃ | ||
| 湿度 | 0～95％（結露なきこと） | ||
| 衝撃 | 耐落下 1.5m×30回 | ||
| 防塵防滴性能 | IP54 | ||
| ESD保護 | 気中放電 ±20kv 接触放電 ±8kv | ||
| 規格 | CE, FCC-Part15, Telec, VCCI, EMC, RoHS | ||
| 安全 | IEC60825-1-Laser, IEC 62471:2006-LED, IEC 60950-1-CB | ||
| 保証 | 本体3年（バッテリ1年） | ||
| ※：通信距離は参考値であり保証値ではありません。周囲の環境により大きく変化します。 |
■ 8670 リングスキャナ
| 型番 | 仕様 |
|---|---|
8670-2D-KIT |
2Dリングスキャナキット(本体・各種リング・バッテリ) (8670100RINGSCR) |
| RBATT-8670 | バッテリパック(50129434-001FRE) |
| CHGR-8670-8 (販売終了) | 8連バッテリチャージャ(8650378CHARGER) |
| SM-OCR （*1） |
Solomon OCRデコーダ(賞味期限モード/汎用モード) |
| (*1) | 8670-2D-KIT（本体）と同時発注をお願いします。 |
| (*) | 充電には、8連バッテリチャージャ(CHGR-8670-8)が必ず必要となります。 |
■ Bluetoothアクセスポイント
| 型番 | 仕様 |
|---|---|
| AP-100BT-07N | Bluetoothアクセスポイント Class 1（ケーブル別売） |
| CBL-500-300-S00 | USBインターフェイスケーブル,黒 , タイプA, 3mストレート |
| CBL-120-300-C00 | RS232Cインターフェイスケーブル (+/-12V信号),黒 , DB9メス, 3mコイル, DCジャック+9番ピン受電 |
| 46-00525 | ACアダプタ, DC5V出力, MS/IS/190x |
| ※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
