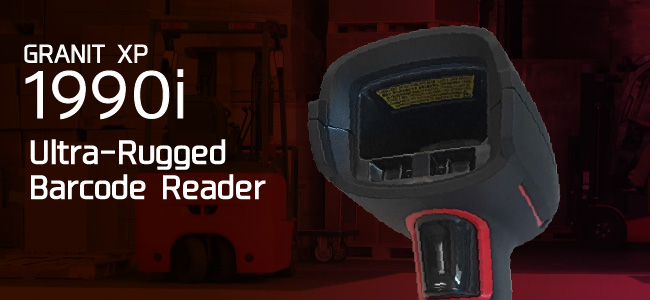

GRANIT XP 1990i 超高堅牢 産業用 エリアイメージャ

GRANIT XP 1990i エリアイメージャ
Honeywell
GRANIT XP
1990i
超高堅牢 産業用
エリアイメージャ
カタログ DL
ベストプライス
二次元一次元OCR標準IP67IP653年保証
  • 特長
  • 仕様
  • 型番
  • ダウンロード
特長

ハードな物流業務に耐える
高堅牢・高性能2Dリーダ

GRANIT XP 1990i

GRANIT XP 1990iは業界最高レベルの堅牢性に対応した超堅牢モデルです。

3mの落下耐性(アメリカ国防総省 MIL-STD-810G(温度25℃/湿度55%)。また防塵防滴IP65及びIP67に準拠、-30℃から50℃の幅広い温度帯でも使用可能。

運用に合わせて2タイプのHoenywell最新バーコードエンジンモデルを選択いただけます。

用途に合ったリーダを2モデルから選択

用途に合ったリーダをSR/XRの2モデルから選択

GRANIT XP 1990iは、標準レンジ(SR)モデル、遠近対応のフレックスレンジ(XR)モデルの2機種をラインナップ。

標準レンジモデル(SR)
標準読み取りレンジのバーコードエンジン(N6703)

フレックスレンジモデル(XR)
0cmから最長距離10mまで広範囲に読み取れるフレックスレンジのバーコードエンジン(Belfast)

FlexRange™ 遠近両方に対応したスキャンエンジン(XRモデル)

FlexRange™ 遠近両用スキャンエンジンを搭載

1990i XRでは最短距離0cmの接触読み取りから、最長距離10mまで広範囲に読み取りが可能なフレックスレンジのバーコードエンジンを搭載。

近距離の読み取り作業からスムーズに中遠距離の読み取りが行えます。

世界トップクラスの耐久性・堅牢性

世界トップクラスの耐久性・堅牢性

常温環境での3mからの落下に耐えるクラス最高の耐久性能。また-30℃の環境でも2mの落下に耐え、現場の運用を支えます。

*MIL-STD-810G(25℃/湿度55%)

-30~50℃!業界最高レベルの耐環境性能

-30~50℃!業界最高レベルの耐環境性能

-30℃から50℃の幅広い温度帯で使用可能。過酷な作業現場でも安定した稼働を実現し、生産性を落としません。

文字を読み取る ソロモンOCR

文字を読み取る ソロモンOCR

GRANIT XP 1990iは【ソロモンOCR】に対応し、独自開発の文字検出と文字判定アルゴリズムで、高速・高精度に バーコードスキャナ単体でのOCR読み取りが可能です。

世界トップクラスの防塵・防水性能

世界トップクラスの防塵・防水性能

30分の水没が可能な防塵・防水保護クラスIP65とIP67規格に準拠した、トップクラスの耐久性を持っています。

読取パフォーマンスの低下を軽減させる設計

読取パフォーマンスの低下を軽減させる設計

GRANIT XP 1990iは、小型化された特殊強化スキャンウインドウをリーダの最奥部にデザイン。
作業中に発生する衝撃やキズ、ゴミ等が付着することによる読み取りパフォーマンスの低下とメンテナンス発生頻度を軽減します。

仕様

対応バーコードシンボル

一次元コード(バーコード)/二次元コード(QRなど)
一般的なシンボル
その他
郵便コード・PDF417・Digimarc・DOT Code
ソロモンOCR(オプション)
英数字/一部記号:明朝体・ゴシック体・メイリオなど多数

読取深度参考値

■ 1990i XRモデル(フレックスレンジ)

分解能 レンジ
0.127mm Code 39 20 mm ~220 mm
0.508mm Code39 0 mm ~2236mm
2.54mm Code39 10M
0.330mm UPC-A 0 mm ~1520mm
0.381mm Code128 0 mm ~1727mm
1.778mm Code128 136mm ~7240mm
0.254mm DataMatrix 30mm ~220mm
0.508mm QR 0 mm ~484mm
0.559mm QR 0 mm ~1671mm

■ 1990i SRモデル(スタンダードレンジ)

分解能 レンジ
0.127mm Code 39 20 mm ~220 mm
0.508mm Code 39 0 mm ~837 mm
0.330mm UPC-A 0 mm ~504mm
0.254mm DataMatrix 30mm ~220mm
0.508mm QR 33mm ~475mm

仕様表

項目 仕様
寸法 192 × 76 × 100mm
重量 320 g (ケーブル含まず)
電源 4.0V(DC)~5.5V(DC)
インディケータ LED、ビープ音(トーンと音量調節可)、バイブレーション
インターフェイス USB(HIDキーボード, COMポートエミュレーション), PS2, RS232C

■ 読み取り部

項目 仕様
イメージセンサ エリアイメージャー(1280 x 800画素/CMOS)
視野角 焦点:水平40° 垂直 30°
最小シンボルコントラスト 20%
スキュー / ピッチ ±65° / ±45°
移動読取 4500 mm/秒(UPC 100%)

■ 環境仕様

項目 仕様
防塵防滴 IP67&IP65準拠
動作温度 -30℃~50℃
保管温度 -40℃~70℃
湿度 0%~95%(結露なきこと)
耐落下性能(試験値) 1.0m:7000回
2.0m:50回(-30℃~50度)
2.4m:20回(25℃/湿度55%)
3m(MIL-STD-810G/25℃/湿度55%)
周囲照明 0~100,000 lux(太陽光下)
保証 3年(ケーブル除く)
型番

GRANIT XP 1990i 超堅牢型インダストリアルイメージャ

型番 仕様
1990ISR-3USB-J 超堅牢型インダストリアルイメージャ(標準レンジ)
USBインターフェイスケーブル付
1990IXR-3USB-J 超堅牢型インダストリアルイメージャ(拡張レンジ)
USBインターフェイスケーブル付
1990IXLR-3USB-J 超堅牢型インダストリアルイメージャ(超ロングレンジ),
USBインターフェイスケーブル付

■ 通信ケーブル

型番 仕様
CBL-500-300-S00-03 (*1) USB工業用インターフェイスケーブル
ブラック, タイプA, 3m ストレート
CBL-020-300-C00-01 (*2) RS232C工業用インターフェイスケーブル (+/-5V信号)
ブラック, DB9メス, 3m コイル, DCジャック+9番ピン受電
46-00525 (*2) ACアダプタ, DC5V出力, MS/IS/190x
(*1) USBケーブルは本体に付属しています。
(*2) RS232Cインターフェイスをご希望の場合は、弊社までお問合せください。
RS232C接続の場合は電源供給用のACアダプタ(型番:46-00525)が必要です。

■オプション・アクセサリ

型番 仕様
HOLDER-010-U デスクトップ壁掛け用ホルダー
STND-30R00-011 スタンド, グレー, 高さ 30cm, 固定ロッド
STND-33F00-012 スタンド, グレー, 高さ 33cm, フレキシブルロッド
TOOLBAL 吊り下げリール/バランサー
VMHOLDERK 車載ホルダー
SM-OCR(*1) Solomon OCRデコーダ(賞味期限モード/汎用モード)
(*1) 本体と同時発注をお願いします。
ダウンロード

■ ドキュメント

機種 文書
GRANIT 1990/ ユーザーズガイド
