販売終了
Granit 1980i 工業用エリアイメージャ
Granit
1980i
工業用エリアイメージャ
販売終了
Granit 1981i 無線モデル - 特長
- 仕様
- 型番
- ダウンロード
特長

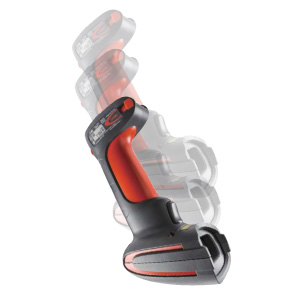

IP65、耐落下2mの堅牢ボディ
オーバーモールドされた衝撃吸収ゴムにより、耐衝撃性に大変優れています。
-30℃の温度下で5000回（1m）の回転タンブリングテストと、2mの高さからコンクリートへの50回の落下テストをクリアしておりますので、過酷な作業現場でも安心してお使い頂けます。

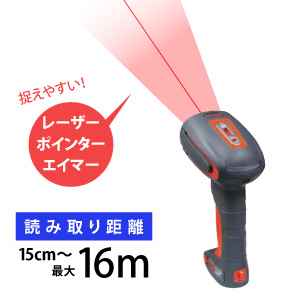

抜群の読み取り深度
レーザーポインターエイマーで、対象物を捉えやすい！センタリング機能でスムーズにスキャンができます。
0.05mmの高分解能のバーコードも読み取り。手ブレにも強く、360°全方向から対象コードを読み取れ、ダメージを受けたバーコードや印字精度の低いバーコードもストレスなく読み取りできます。

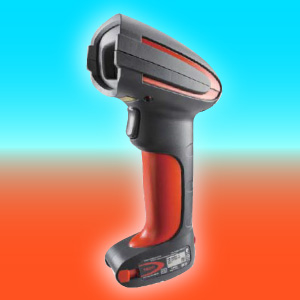

冷凍倉庫・酷暑環境にも耐え広く使用可能
動作温度は-30℃～50℃(保管温度 -40℃～70℃)と幅広い環境に対応。
酷暑環境の工場での読み取りや、冷蔵・冷凍倉庫での読み取りなど、過酷な作業環境下でも迅速な作業をサポートします。

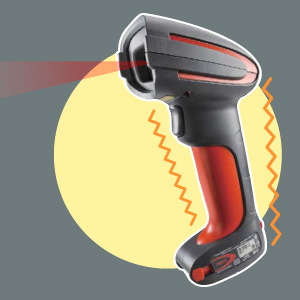

振動・ブザーで確実な読み取り
騒音の激しい現場や薄暗い場所でも、確実に読取確認ができる大音量ブザーとバイブレーション機能を搭載。
■アクセサリ
仕様
対応バーコードシンボル
- 二次元コード（QRなど）
- PDF417, Micro PDF417, MaxiCode, Data Matrix, QR Code, Micro QR, Aztec Code, GS1 DataBar（RSS/RSS合成シンボル） 他
- 一次元コード（バーコード）
- Code 39, Code 128, Codabar, UPC, EAN, Interleaved 2 of 5, Codablock, GS1-128（UCC/EAN-128）, GS1 DataBar, Code 93 and 93i 他
- その他
- 各国POST code
- OCRフォント(オプション)
- OCR-A, OCR-B
読取深度参考値
| シンボル | 動作範囲 | |
|---|---|---|
| Code 39 | 0.190 mm | 10.0 - 164.9 cm |
| 0.254 mm | 10.0 - 216 cm | |
| 0.508 mm | 15.2 - 434.5 cm | |
| 1.016 mm | 36.4 - 989.1 cm | |
| 1.397 mm | 52.2 - 1322.4 cm | |
| 2.540 mm | 103.4 - 1600 cm | |
| 100％ UPC | 0.330 mm | 12.2 - 229.8 cm |
| Data Matrix | 0.190 mm | 10.0 - 75.9 cm |
| 0.254 mm | 10.0 - 102.3 cm | |
| 1.397 mm | 42.8 - 591.3 cm | |
| 2.540 mm | 80.7 - 1032.5 cm | |
(*)シンボルの印刷や使用環境により、読み取り性能が異なる場合があります。
仕様表
| 項目 | 仕様 | |
|---|---|---|
| イメージセンサー | 1280×800pixel, バイナリ, TIFF, BMP, JPEG出力 CMOSイメージセンサー | |
| 照明 | 617nm ±18nm（赤色LED）, 650nm レーザーポインター | |
| 分解能 | 一次元コード Code39 | 0.05mm |
| 二次元コード DataMatrix | 0.05mm | |
| スキャン角度 | 水平 | 12.9° |
| 垂直 | 8° | |
| 最小シンボルコントラスト | 一次元 | 30％ |
| 二次元 | 40％ | |
| スキュー角 | 80° | |
| ピッチ角 | 70° | |
| 移動速度 | 762mm/秒 | |
| インターフェイス | USB, True RS232 | |
| 外形寸法 | (L)133mm x (W)75mm x (D)195mm | |
| 重量 | 335g（ケーブル含まず） | |
| 電源 | 4.5～5.5VDC ±5％ | |
| 消費電流 | 動作時 | 2.35W（470mA＠5VDC） |
| 待機時 | 0.5W（100mA＠5VDC） | |
| 防塵防滴性能 | IP65 | |
| 温度 | 動作温度 | -30℃～50℃ |
| 保管温度 | -40℃～70℃ | |
| 湿度 | 0％～95％まで（結露なきこと） | |
| 耐落下 | 2.0m（コンクリート上に50回落下させた後、正常に動作） | |
| 耐衝撃 | 1ｍの高さより5,000回落下後動作 | |
| ESD保護 | 空中放電 | ±20kV |
| 接触放電 | ±8kV | |
| 周囲照明 | 0～100,000 lux | |
| 規格 | FCC Part 15 Class B, CE, | |
| 安全 | CB Scheme IEC 60950-1, LED Safety IEC 62471：2006 | |
型番＜販売終了＞
■Granit 1980i 工業用エリアイメージャ
| 型番 | 仕様 |
|---|---|
| 1980i-U | 工業用エリアイメージャ(1980iFR-3USB), USBインターフェイスケーブル付 |
| 1980i-R | 工業用エリアイメージャ(1980iFR-3SER), RS232Cインターフェイスケーブル付, ACアダプタ別売 |
■オプション・アクセサリ
| 型番 | 仕様 |
|---|---|
| 46-00525 | ACアダプタ, DC5V出力, MS/IS/190x |
| SW-OCR-1900 | OCR読取機能追加ライセンス |
| ※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
