Xenon XP 1952h-BF ワイヤレス バッテリーフリー エリアイメージャ メディカル・ヘルスケアモデル

Xenon XP 1952h バッテリーフリー ワイヤレス エリアイメージャ
Honeywell
Xenon XP
1952h-BF
ワイヤレス バッテリーフリー
エリアイメージャ（ヘルスケアモデル）
販売終了
二次元一次元OCR標準DPM画像撮影Bluetoothヘルスケアモデル3年保証

ラインナップ

 Xenon XP 1950h 有線モデル
  • 特長
  • 追加機能
  • 仕様
  • 型番
  • ダウンロード
特長

短時間！2分の充電で450回スキャン
バッテリーフリー 環境負荷軽減 ヘルスケアモデル

スーパーキャパシタモデル

バッテリーの代わりに蓄電量が多いコンデンサ、スーパーキャパシタを電源としたモデルです。
バッテリー廃棄の必要性が無く、クリーンな環境で業務効率向上を実現します。

ヘルスケアモデルは耐薬品耐性筐体（DRHs）が使用され、医療業界で使われる消毒の強い薬剤に耐性があります。

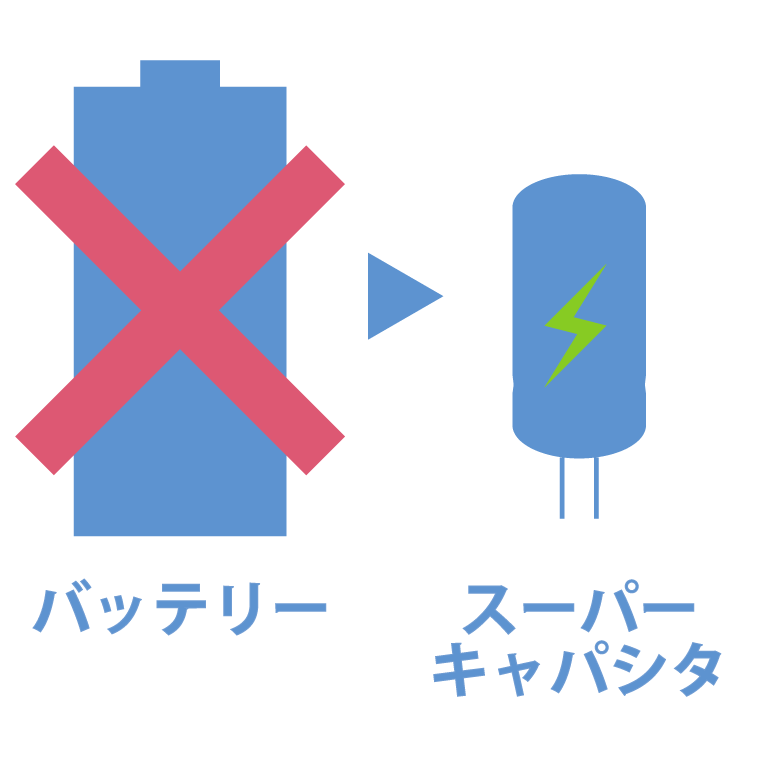

バッテリー非搭載

バッテリ非搭載

バッテリーを搭載していないので、バッテリ寿命の心配や交換/廃棄が必要ありません。
また、バッテリーが無い分、非常に軽く、取り扱いやすくなりました。

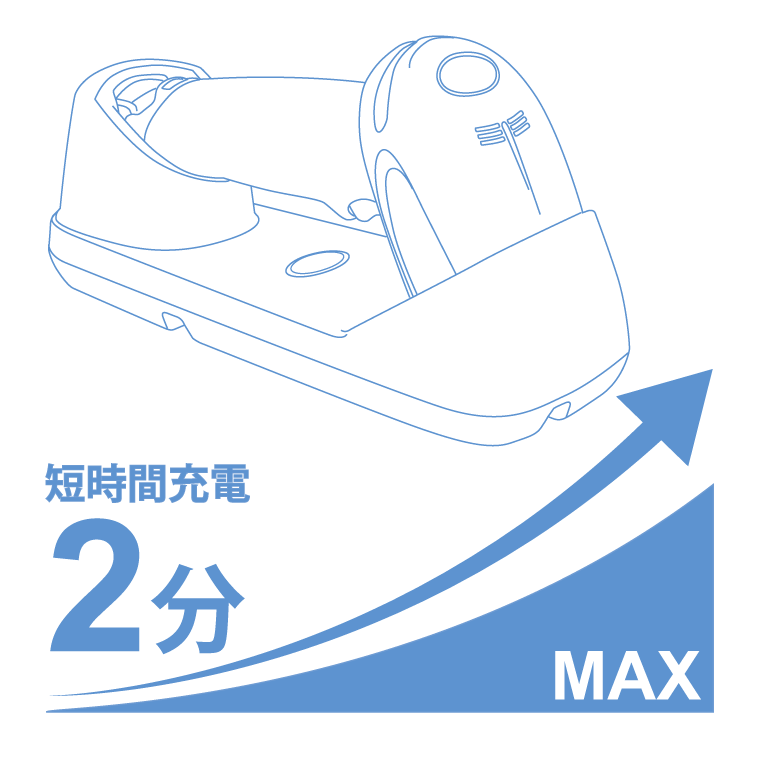

短時間充電が可能

短時間充電が可能

2分の充電で450回スキャンが可能です。
充電が切れる前に充電アラートがあるので、クレードルに戻せばすぐに充電されます。

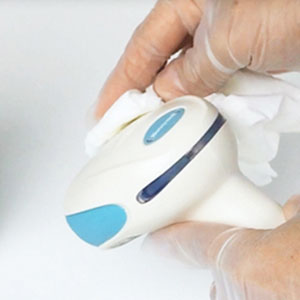

耐薬品性

耐薬品性　メディカルプラスチックモデル

1952hは薬品用エタノールなど、通常のスキャナボディにはダメージを与える化学薬品に対する耐性を持つメディカルプラスチックモデルです。

医療分野や食品取扱い業など、高い信頼性が必要とされる環境でのご使用に最適です。



汚れ・かすれなどの難読コードも読み取り

汚れ・かすれなどの難読コードも読み取り

特別な設定はほとんど不要で、汚れやかすれのある難読コードに対しても圧倒的な読み取り性能を実感いただけます。

一括読み取り・多段コード読み取り

一括読み取り・多段コード読み取り

一括読み取り・多段コード読み取り（アウトプットシーケンス）機能がさらに高性能に。

電子機器業界で採用されているEIAJコードなど、３段にならんだバーコードも「ひとつずつ」読み取る必要はありません。
一括で読み取れます。

文字読み取り：OCR

文字読み取り：OCR

Xenon XP 1952hで行えるのはバーコードの読み取りだけではありません。

独自開発の文字検出と文字判定アルゴリズムで、高速・高精度にバーコードスキャナ単体でのOCR読み取りが可能です。

決済コードの読み取り

決済QRコードの読み取り

優れたデコード技術により、スマートフォンなどの液晶画面に表示されたモバイル決済用バーコード（QRコード）、チケットや割引優待券、スーパーや百貨店の陳列棚の電子棚札などの読み取りできます。

▲ Up

画像撮影Wedgeソフト使用可能（ライセンス付）

塾や学校で

店舗内で

人のいない時に

コード読み取り直後に撮影するので、読み取った状況を記録に残せます。
のちの検証などのエビデンスとして利用できます。

また、「WedgeShots」はアカウント設定が可能です。

撮影データはWedgeShotsにログインした時にのみ閲覧ができ、画像データも暗号化されているのでデータ保管の面でも安心です。

USBバーチャルCOMに対応しています。

(*) 人物を撮影する際は対象者に事前告知の上、撮影を行ってください。
詳細とダウンロードはコチラ

用途が広がる追加機能オプション

広がる追加機能オプション（SE-AD1-195X）

詳しくはコチラ

DPM調光アタッチメント

製品に直接2次元コードを印字するダイレクト・パーツ・マーキング（DMP）は、多くの製造現場やトレーサビリティを必要とする現場で使われています。

DPMはラベルが不要であることから、熱や油、洗浄や化学処理などにさらされる厳しい環境において、欠かすことのできない技術となっています。

AR-01/02は「Xenon XP 195x（HD:高密度モデル）」に取り付けるDPM用アタッチメントになります

詳しくはコチラ

DPM調光アタッチメント

▲ Up
仕様

対応バーコードシンボル

二次元コード（QRなど）
PDF417, Micro PDF417, MaxiCode, Data Matrix, QR Code, Micro QR, Aztec Code, GS1 DataBar（RSS/RSS 合成シンボル） 他
一次元コード（バーコード）
Code 39, Code 128, Codabar, UPC, EAN, Interleaved 2 of 5, Codablock,
GS1-128(UCC/EAN-128), GS1 DataBar, Code 93 and　93i
その他
各国 POST code, Dot code
OCRフォント(標準読み取り)
OCR-A, OCR-B
ソロモンOCR（オプション デコーダ）
英数字/一部記号：明朝体・ゴシック体・メイリオなど多数

読取深度参考値

■ 高密度(HD)

シンボル ニア ファー
0.076mm Code39 27mm 131mm
0.127mm Code39 14mm 219mm
0.254mm Code39 0mm 389mm
0.508mm Code39 6mm 604mm
0.381mm Code128 0mm 417mm
0.330mm UPC 0mm 368mm
0.190mm DataMatrix 27mm 160mm
0.254mm DataMatrix 12mm 211mm
0.508mm QR 0mm 331mm

■ 標準レンジ(SR)

シンボル ニア ファー
0.076mm Code39 56mm 132mm
0.127mm Code39 28mm 242mm
0.254mm Code39 0mm 443mm
0.508mm Code39 4mm 822mm
0.381mm Code128 0mm 543mm
0.330mm UPC 0mm 490mｍ
0.190mm DataMatrix 49mm 172mm
0.254mm DataMatrix 29mm 245mm
0.508mm QR 0mm 438mm

仕様表

項目 仕様
外形寸法 (L)104mm×（W)71mm×（D)160mm
重量 本体 195g
電源 4.4VDC～5.5VDC
消費電流（ベース） 動作時　2.5W（500mA＠5VDC）
イメージセンサ 1280 x 800画素, CMOS, グローバルシャッター 60fps
視野角 HD（高密度）　　　焦点：水平48° 垂直 30°
SR（標準レンジ）　焦点：水平48° 垂直 30°
最小シンボルコントラスト 20％
スキュー角 ±65°
ピッチ角 ±45°
読取可能移動速度 4ｍ/秒　（UPC 100％）
防塵防滴性能 IP41
動作温度 0℃～50℃
保管温度 -40℃～70℃
湿度 0%～95%（結露なきこと）
衝撃 1.8m（コンクリート上に50回落下させた後、正常に動作）
周囲照明 0～100,000 lux（太陽光下）
規格 FCC Part 15 ClassB, CE
安全 LED Eye Safety IEC60825-1
保証 3年

■ ワイヤレス仕様

項目 仕様
通信（本体-専用クレードル間） 2.4GHｚ Bluetooth4.2 通信距離10ｍ
スキャン回数（フル充電時） 450回以上
動作時間（フル充電時）（*1） 25分
充電時間 120秒以下
(*1) 1分間に5スキャン
(*) 1952h-BFのBluetooth通信は専用クレードルとの通信のみに対応。他のデバイスとの通信には対応していません。
(*) PC-クレードル間通信:
USB（HIDキーボード, COMポートエミュレーション）, PS2, RS232C, IBM 46xx（RS485）
▲ Up

販売終了


型番（販売終了）

Xenon XP 1952h-BF バッテリーフリー エリアイメージャ クレードルセット

セット内容

  • 本体
  • 横置きクレードル
  • 充電池パック
  • インターフェイスケーブル
  • 各種ドキュメント

※ ACアダプタは別売

■ HD:高密度モデル

型番 仕様
1952HHD-BF-9-U(*1) XenonXP ワイヤレスバッテリーフリーエリアイメージャセット,
ヘルスケア, HD(本体・横置きクレードル(ヘルスケア)・充電池パック・USBケーブル(白), ACアダプタ別売)
1952HHD-BF-9-K(*2) XenonXP ワイヤレスバッテリーフリーエリアイメージャセット,
ヘルスケア, HD(本体・横置きクレードル(ヘルスケア)・充電池パック・KBDケーブル(黒), ACアダプタ別売)
1952HHD-BF-9-R(*2) XenonXP ワイヤレスバッテリーフリーエリアイメージャセット,
ヘルスケア, HD(本体・横置きクレードル(ヘルスケア)・充電池パック・RS232ケーブル(黒), ACアダプタ別売)

■ SR:標準レンジモデル

型番 仕様
1952HSR-BF-9-U(*1) XenonXP ワイヤレスバッテリーフリーエリアイメージャセット,
ヘルスケア, SR(本体・横置きクレードル(ヘルスケア)・充電池パック・USBケーブル(白), ACアダプタ別売)
1952HSR-BF-9-K(*2) XenonXP ワイヤレスバッテリーフリーエリアイメージャセット,
ヘルスケア, SR(本体・横置きクレードル(ヘルスケア)・充電池パック・KBDケーブル(黒), ACアダプタ別売)
1952HSR-BF-9-R(*2) XenonXP ワイヤレスバッテリーフリーエリアイメージャセット,
ヘルスケア, SR(本体・横置きクレードル(ヘルスケア)・充電池パック・RS232ケーブル(黒), ACアダプタ別売)
(*1) USBキーボードとUSBバーチャルCOMインターフェイスに対応しています。
(*2) 案件対応製品です。弊社までお問い合わせください。
(*) ACアダプタ(46-00525)は別売です。
USB I/Fモデルは、PCから十分な受電で行える場合に限り、充電を行うことができますが、充電時間は長くなります。
(*) 1952h-BFのBluetooth通信は専用クレードルとの通信のみに対応。他のデバイスとの通信には対応していません。
(*) メモ帳やEXCELといったアプリケーションソフトのカーソル位置にデータを入力したい場合は、キーボードインターフェイス又はUSBインターフェイス(USBキーボードインター フェイス)をご利用ください。
RS232CやUSBバーチャルCOMインターフェイスは動作が異なりますのでご注意ください。

■オプション・アクセサリ

1900STD-08
スタンド
1900STD-FX22
スタンド
1900HOLDER
壁掛ホルダ
型番 仕様
1900STD-08(*1) スタンド, グレー高さ8cm 固定タイプ
1900STD-15(*1) スタンド, グレー, 高さ15cm, 固定タイプ
1900STD-FX22(*1) スタンド, ブラック, 高さ22cm, フレックスネックタイプ
1900HOLDER 壁掛ホルダーキット, ネジ付
(*1) 1952は「スタンド使用時のセンサーモード」に対応しておりません。

■追加機能・OCR・DPMオプション

AR-01-195X
ローアングル照明型
AR-02-195X
同軸照明型
型番 仕様
SW-AD1-195X
（*1）（*2）		 漢字送信/GS1編集/GS1フォーマットチェッカ/照合機能追加オプション
SM-OCR
（*1）（*2）		 Solomon OCRデコーダ(賞味期限モード/汎用モード)
SM-DPM
（*1）（*2）		 Solomon DPMデコーダ
AR-01-195X(*3) ローアングル照明型 DPMアタッチメント（195xHD用 FCLA-01-100付）
AR-02-195X(*3) 同軸照明型 DPMアッタチメント（195xHD用 FCLA-01-100付）
FCLA-01-100(*3) Cレンズユニット（195xHD用）
(*1) 195x本体と同時発注をお願いします。
(*2) Solomonデコーダ（SM-OCR/SM-DPM）、応用機能（SW-AD1-195X）は共存はできません。
(*3) Xenon 190x系との互換はありません。

■電源・バッテリ・充電器・ケーブル

型番 仕様
46-00525 ACアダプタ, DC5V出力, MS/IS/190x
CCB12-010BT-HC-BF BF用 充電・通信クレードル(ヘルスケア) 縦置き
CCB15-010BT-HC-BF BF用 充電・通信クレードル(ヘルスケア) 横置き
CBL-020-300-C00 RS232Cインターフェイスケーブル (+/-5V信号), ブラック,
DB9メス, 3m コイル, DCジャック+9番ピン受電
CBL-020-500-S00 RS232Cインターフェイスケーブル (+/-5V信号), ブラック,
DB9メス, 5m ストレート, DCジャック+9番ピン受電
CBL-120-300-C00 (*1) RS232Cインターフェイスケーブル (+/-12V信号), ブラック,
DB9メス, 3m コイル, DCジャック+9番ピン受電
CBL-500-300-S00 (*2) USBインターフェイスケーブル, ブラック, タイプA, 3m ストレート
CBL-500-300-S00-08 (*3) USBインターフェイスケーブル, 白, タイプA, 3m ストレート,
CBL-500-500-S00 USBインターフェイスケーブル, ブラック, タイプA, 5m ストレート
CBL-500-300-C00 USBインターフェイスケーブル, ブラック, タイプA, 3m コイル
CBL-500-500-C00 USBインターフェイスケーブル, ブラック, タイプA, 5m コイル
CBL-720-300-C00 (*4) キーボードインターフェイスケーブル, ブラック, 3m コイル
(*1) RS232Cセット標準ケーブル
(*2) USBセットモデル標準ケーブル（ヘルスケアモデルを除く）
(*3) ヘルスケアUSBセットモデル標準ケーブル
(*4) KBDセットモデル標準ケーブル
▲ Up
ダウンロード

本製品のダウンロード物は下記ページより行ってください。

ダウンロードページへ
▲ Up
※ 改良の為、予告無く外観・仕様を変更する場合があります。
※ 各製品名・社名は該当各社の商標又は登録商標です。
