Granit 1920i 工業用 DPMエリアイメージャ

Granit 1920i 工業用 DPMエリアイメージャ
Honeywell
Granit
1920i
工業用 DPMエリアイメージャ
ベストプライス
二次元 一次元 IP65 バイブタフボディ3年保証
  • 特長
  • 仕様
  • 型番
特長
DPM対応モデル
  • DPM(ダイレクトパーツマーキング)読み取り専用高堅牢モデル
  • 読み取り対象に合わせて照明状態を自動でコントロール
  • ボディは衝撃吸収ゴムでオーバーモールド
  • IP65 準拠の防塵防滴性能
  • -30℃~ 50℃の動作温度

工業用 DPMエリアイメージャ

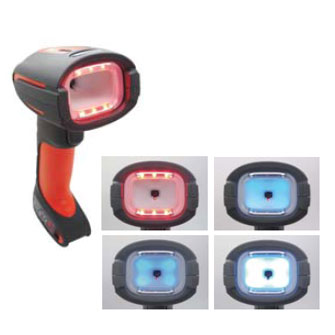

マルチイルミネーション

マルチイルミネーション

マルチイルミネーションを採用し、読み取り対象に合わせ て照明状態を自動でコントロールします。
反射しやすい金属素材や基盤などに施されたレーザーマーキングや、ドットピン マーキングも素早く正確に読み取ります。

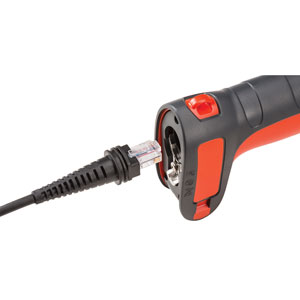

アタッチメントコネクタ(堅牢タイプ)

アタッチメントコネクタ

アタッチメント式ケーブルコネクタで、交換も簡単に行えます。
ケーブルをスキャナ本体に差込み、金属パーツをスライドさせてネジ止めすることにより、しっかりとロックされます。

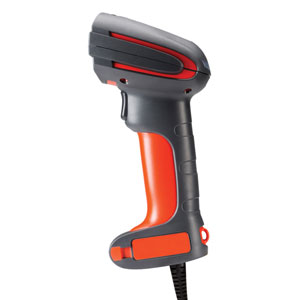

堅牢ボディ

オーバーモールドされた衝撃吸収ゴムにより、耐衝撃性に優れています。

レーザスポットエイマ―

照準を合わせやすい、レーザースポットエイマーを採用。
視認性に優れ、小さなDPMも正確に素早く捉えられます。

仕様

対応バーコードシンボル

二次元コード(QRなど)
PDF417, Micro PDF417, MaxiCode, Data Matrix, QR Code, Micro QR, Aztec Code, GS1 DataBar(RSS/RSS合成シンボル) など
一次元コード(バーコード)
Code 11, Code 32 Pharmaceutical(PARAF), Code 39, Code 93/93i, Code 128, Codabar, UPC, EAN/JAN 8/13, Interleaved 2 of 5, Codablock A/F, GS1-128(UCC/EAN-128), GS1 DataBar Expanded, GS1 DataBar Limited, GS1 DataBar Omnidirectional, GS1 Emulation 他
その他
各国POST code

読取深度参考値

シンボル 動作範囲
Code 39 0.76 mm 0 - 64mm
0.127 mm 0 - 89mm
0.191 mm 0 - 137mm
UPC 100% 0.330 mm 0 - 147mm
PDF417 0.127 mm 0 - 66mm
Data Matrix 0.127 mm 0 - 39mm
0.254 mm 0 - 84mm
QR Code
0.508 mm 0 - 162mm
(*)シンボルのマーキング状態や仕様環境によって、読み取り性能が変わる可能性があります。

仕様表

項目 仕様
イメージセンサー 844×800画素,
バイナリ, TIFF, BMP, JPEG出力
CMOSイメージセンサー
照明 617nm (赤色LED),
470nm (青色LED),
650nm レーザーポインター
分解能 一次元コード 0.063mm
二次元コード 0.102mm
スキャン角度 水平 41.4°
垂直 32.2°
スキュー角 一次元コード ±65°
二次元コード ±45°
ピッチ角 一次元コード ±45°
二次元コード ±45°
移動体読取 3.5m/秒
外形寸法 (L)133mm x (W)74.5mm x (D)193mm
重量 312 g(ケーブル含まず)
電源 4V DC~5.5V DC
消費電流 動作時 2.35W(470mA @ 5V DC)
待機時 0.45W(90mA @ 5V DC)
防塵防滴性能 IP65
温度 動作温度 -30℃~50℃
保管温度 -40℃~70℃
湿度 0%~95%(結露なきこと)
耐落下 2.0m(コンクリート上に50回落下させた後、正常に動作)
連続落下テスト 5,000回(1m)
ESD保護 空中放電 ±20kV
接触放電 ±8kV
周囲照明 0~100,000 lux
規格 FCC Part 15 ClassB, CE
安全 LED Safety IEC 62471:2006, CB Scheme IEC 60950-1, Laser IEC60825-1:2014
保証 3年(ケーブル除く)
型番

■Granit 1920i 高堅牢 工業用 DPMエリアイメージャ

型番 仕様
1920iDPM-U DPMエリアイメージャ, USBケーブルセット
(*) RS232Cインターフェイスをご利用の場合は、別途RS232CケーブルとACアダプタが必要となります。

■オプション

型番 仕様
HOLDER-010-U デスクトップ壁掛け用ホルダー
STND-30R00-011 スタンド, グレー, 高さ 30cm, 固定ロッド
STND-33F00-012 スタンド, グレー, 高さ 33cm, フレキシブルロッド
TOOLBAL 吊り下げリール/バランサー
VMHOLDERK 1981用車載ホルダー
CBL-020-300-C00 RS232Cインターフェイスケーブル (+/-5V信号), ブラック, DB9メス, 3m コイル, DCジャック+9番ピン受電
CBL-120-300-C00 RS232Cインターフェイスケーブル (+/-12V信号), ブラック, DB9メス, 3m コイル, DCジャック+9番ピン受電
46-00525 ACアダプタ, DC5V出力, MS/IS/190x
ダウンロード

■ ドキュメント

機種 文書
Granit 1980i/1920i ユーザーズガイド
