UR20 RFIDテーブルスキャナ

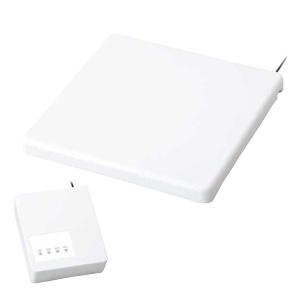

RFIDテーブルスキャナ UR20
デンソーウェーブ 製品リストへ
UR20
固定式UHF帯RFリーダライタ
RFIDテーブルスキャナ(TM)
カタログ DL
オープン価格
1年保証
特長
  • UHF帯920MHz対応 特定省電力モデル
  • 運用に合わせて通信距離を調整可能(8段階)
  • 既存の天版にも簡単に取り付け!
    アンテナ用専用治具(オプション)
  • 抗菌ボディ
ソリューション

設置場所に困らない 小型/薄型

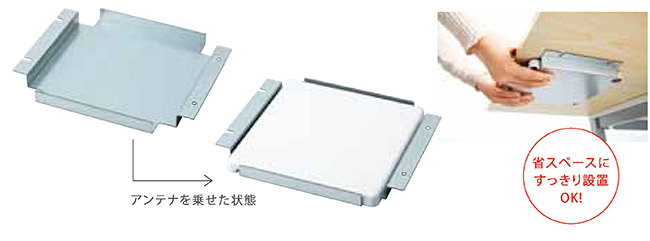

専用治具(オプション)で台下への設置にも対応

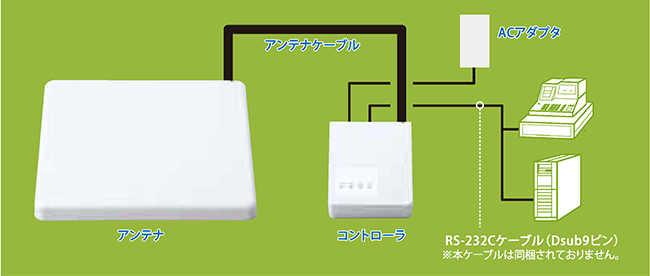

接続イメージ

仕様

対応シンボル/タグ

RFタグ
ISO/IEC18000-6 TypeC
(EPCglobal Class1 Gen2)対応タグ

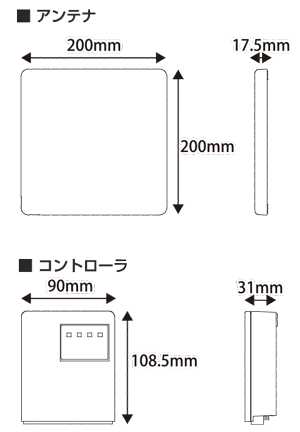

寸法図

寸法図
項目 仕様
RFID部 読み書き可能RFタグ ISO/IEC18000-6 TypeC(EPCglobal Class1 Gen2)対応タグ
周波数 920.4~922.6MHz
チャネル幅/チャネル数 200kHz/12ch
送信出力 特定小電力 250mW以下
変調方式 PR-ASK
伝送速度 40kbps
読み取り距離(*1) 0~800mm(出力レベル<8段階>をコマンド設定可能)
出力調整 8段階
インターフェイス RS232C(D-SUB 9S)
LED表示機能 PW(電源):緑、COM(赤)、ANT1(橙)、ANT2(常時消灯) 計4個
電源部 使用電源 専用ACアダプタ(100V)
消費電流 1300mA MAX(突入電流を除く)
動作温度範囲 0~40℃
構造 外形寸法 コントローラ:90×108.5×31mm
アンテナ:200×200×17.5mm
重量 コントローラ:約130g、アンテナ:約320g
(*1) 評価条件=Avery Dennison製 AD-826ドライタイプ(剥離紙なし)。
通信距離は、実際の環境条件により変化します。
型番

■ UR20シリーズ RFIDテーブルスキャナ

型番 仕様
UR20-MR-01 UHF-RFIDテーブルスキャナ,
RS232C, アンテナ1枚/コントローラ/同軸ケーブル/ACアダプタ付
UR21-MR-01 UHF-RFIDテーブルスキャナ,
RS232C/USB,アンテナ2枚/コントローラ/同軸ケーブル/ACアダプタ付
UR22-MR-01 UHF-RFIDテーブルスキャナ,
Ethernet/USB,アンテナ1枚/コントローラ/同軸ケーブル/ACアダプタ付
URAN-R3C UR22アンテナ
B-URANRI-01 アンテナ固定用治具
改良の為、予告無く外観・仕様を変更する場合があります。
各製品名・社名は該当各社の商標又は登録商標です。
