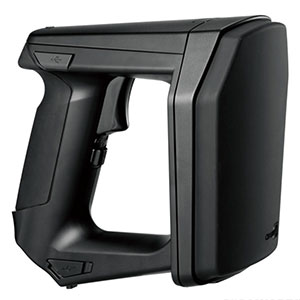

1861 ハンドヘルドUHF-RFIDリーダ/ライタ

1861 ハンドヘルドUHF-RFIDリーダ/ライタ
CipherLab 製品リストへ
MODEL
1861
ハンドヘルドUHF-RFIDリーダ/ライタ
販売終了
  • 特長
  • 仕様
  • 型番
  • ダウンロード
特長
  • 読み取り距離 100cm max.
    書き込み距離 50cm max.
  • Bluetooth SPPマスター/スレーブ&HID及び
    USB バーチャルCOM I/Fに対応
  • PCやスマートフォン, ターミナルとの連携が可能
  • 長時間運用約10時間
  • 十分な防塵・防沫性能IP64
  • 耐落下衝撃1.5m
  • 内蔵メモリでデータコレクトも可

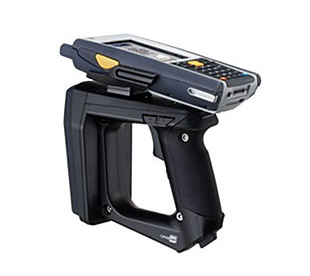

ハンディターミナルと一体運用
無償ソフトで業務をサポート

シリアル通信に欠かせないソフトウェアキーボードウェッジを無償で提供。
Android 版と Windows 版をご用意しました。 提供ソフトは 1861 専用なので、シングルタグモードからマルチタグモードへの切り替えやマルチタグモードの設定もソフトから行えます。

1861専用
ソフトウェアキーボードウェッジの機能

  • スキャンモードの設定
    シングルタグ / マルチタグモードの切り替え
  • 読み取り(送信)間隔を設定
    [マルチタグモード]
  • カウンターリセット(即時実行)
    [マルチタグモード]
    保持しているデータをクリア
  • カウンターリセット(タイマー設定)
    [マルチタグモード]
    設定秒数間隔でカウンターリセットを実行
  • 受信データの表示切り替え
    HEX16 進表示(バイナリ)と通常表示の設定
  • デバイス情報の取得・表示
    [Android版のみ]
ソフトウェアも配信

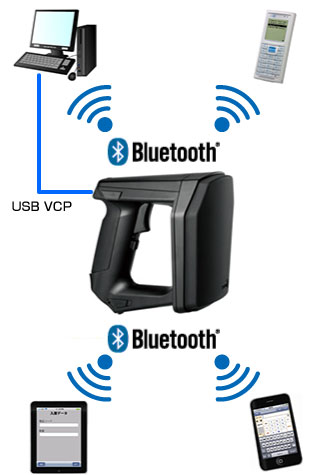

機器構成例

USBインターフェイスやBluetooth無線を通して、PCやスマートフォン, ターミナルと容易に連携することが可能です。

Bluetooth通信も

スマートフォン・ターミナルデバイスとの連携

カスタムマウントホルダーを制作することにより、デバイスやメーカーに関係なく一体連携が可能になります。弊社担当まで、ご相談ください。

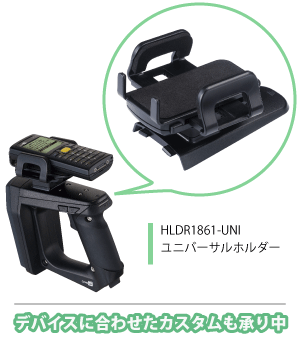

カスタムマウントホルダー
仕様
項目 仕様
CPU ARM Cortex-M3 32 ビット
メモリ 4MB
主電源 リチウムイオン充電池, 3.7V/2500mAh
動作時間 約10 時間 (*1)
インディケータ 3色発光LED(赤/青/緑), バイブレータ, ブザー
キー トリガキー, ファンクションキーx2, トグルキー
インターフェイス 無線
インターフェイス
Bluetooth Ver 2 1+EDR Class 2
SPP マスター/スレーブ, HID
有線
インターフェイス
USB バーチャルCOM インターフェイス
RFID 周波数 UHF : 865~868MHz/902~928MHz
通信距離 読み取り 100cm max. (*1)
書き込み 50cm max. (*1)
アンテナ 本体に内蔵
対応タグ EPCglobal UHF Gen 2
ISO 18000-6c
出力パワー 24dBm max. (251mW)
耐落下強度 各面5 回、1.5m の高さからコンクリート面へ自然落下し、動作に支障なし
(タンブリングテスト 1000 回 @1m)
保護構造 IP64
外形寸法 163.5(H) x 85.7(W) x 146.5(D)mm
重量 約520g
動作温度 -10℃ ~ +50℃
保管温度 -30℃ ~ +70℃
周囲湿度 10% ~ 90% 氷結・結露無し
耐静電気 +/-15KV 気中放電/+/-8KV 直接放電
適合規格 CE, FCC, TELEC(電波法)
(*1) 参考値であり、保証値ではありません。
型番

■ MODEL 1861 ハンドヘルドUHF-RFIDリーダ/ライタ

型番 仕様
1861
RoHS対応(*1) (*2)
ハンドヘルドUHF-RFIDリーダ/ライタセット
CHGR-1861
RoHS対応
バッテリチャージャ, 充電池パック1個付
RBATT-1861
RoHS対応
充電池パック

3610
RoHS対応 (*3)

専用Bluetooth USBドングル
BT-USB Bluetoothクラス2 USBドングル
HLDR1861-UNI
RoHS対応
ユニバーサルホルダー
(*1) バッテリチャージャ, 充電池パック2個, USBケーブル, ACアダプタが付属します。
(*2) 弊社型式3610/BT-USB又は動作確認済みの市販Bluetoothドングルをご利用下さい。
お手持ちのBluetoothデバイスと接続される場合は、必ず事前に接続確認をお客様にてお願いします。
(*3) USBキーボード(HID)及びUSBバーチャルCOMインターフェイスに対応しています。
USBキーボードインターフェイスは、Windows 8/10に対応しています。
USBバーチャルCOMインターフェイスは、Windows 8/10に対応しています。
ダウンロード

■ マニュアル

名称 対応モデル
1861 Series UHF-RFID リーダ/ライタ リファレンスマニュアル
(1861.pdf :6.5MB)

1861

ダウンロード

■ ドライバ

名称 対応モデル
USBバーチャルCOMドライバ(CDC)
(cipherlab_vcom_cdc_v1.01.zip :1MB)

1861

ダウンロード
USBバーチャルCOMドライバ(SiliconLab)
(u306.zip :6.5MB)

1861

ダウンロード

■ ソフトウェア

名称 対応モデル
1800 EZSuite(EZConfig/RFID EZTransfer/RFID Tag EZEdit)
(1800ezsuite_v1.3.5.zip :14MB)

1861

ダウンロード
コンフィギュレーションプログラム(1861Config)
(1800configuration_v2.01.zip :1MB)

1861

ダウンロード

1861wedge : Windows用ソフトウェアキーボードウェッジ
(*1)
(1861wedge.zip:380KB)

1861 ダウンロード
MobileWedge for 1861:Android用ソフトウェアキーボードウェッジト
(*1)
(mobilewedge_for_1861.zip:2.6MB)
1861 ダウンロード
RsWedge ダウンロード版:シリアル/キーボード変換ソフト
(*1)(*2)
(rswedge.zip)
ダウンロード
(*1) 弊社製品との併用に限り、ライセンスフリーでご使用いただけます。
(*2) パッケージ版と異なり、一部機能が制限されています。
改良の為、予告無く外観・仕様を変更する場合があります。
各製品名・社名は該当各社の商標又は登録商標です。
