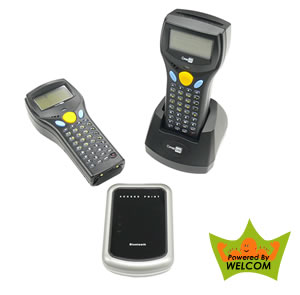

無線式バーコードハンディターミナルMODEL8360

MODEL 8360シリーズ
無線式バーコードハンディターミナル
販売終了


Bluetoothモジュール搭載
耐環境性に優れたIP65
通信距離 約100mをカバー
1ベースステーションで7台のターミナルをコントロール

アプリケーションジェネレータと簡易データベースマネージャを標準添付

選べる開発環境
BASIC言語, C言語

仕様一覧
項目 仕様
電源 主電源
リチウムイオン3.7V 700mAh(*1)
副電源
3.0V 7.0mAh 充電式リチウム電池
外形寸法
(mm)
170(L)×77(W)×44.5(H)
(アンテナ突起部を除く)
重量 約280g(電池含む)
メモリ
プログラム
メモリ
1MB
フラッシュメモリ
データ
メモリ
256KB SRAM
ディスプレイ 128×64ドット
バックライト付FSTN
キーパッド 24キー又は39キー
インディケータ ブザー  1KHz~4KHz
2色発光 LED
スキャナ部
光源(CCD) 赤色LED, 630nm
光源(レーザ) 半導体レーザ, 670nm±5%
分解能 0.15mm
走査速度 100スキャン/秒(CCD)


36スキャン/秒(レーザ)

インター
フェイス
無線インターフェイス
周波数 2.402~2.4835GHz
変調方式

FH-SS (周波数ホッピング方式), GFSK, 1Mbps, 0.5T Gaussian

通信速度 433Kbps
対応規格 Bluetooth Ver1.1 クラス1
通信距離 見通 約100m(*2)
プロファイル PAN, SPP, DUN
*その他 RS232C, 高速IR, IrDA 1.0
動作温度 0℃~+50℃
保管温度 -10℃~+60℃
湿度 5%~95% 氷結・結露無し
耐落下衝撃 コンクリート面へ1.2mの位置から落下し、動作に支障無し
読取コード コード39, インターリーブド25, インダストリアル25, マトリクス25, コーダバー(NW7), コード93, コード128, EAN128(GS1-128), JAN/EAN/UPC, RSS(GS1-Databar)14, RSS(GS1-Databar)リミテッド, RSS(GS1-Databar)エクスパンデット, 他
EMC規格 FCC class A 準拠, CE 準拠

(*1) 10秒に2回読取(正常に読取できる位置にて)/バックライトOFF/ファイル操作無し/常温環境にて、約36時間動作
(*2) 通信距離は使用環境により異なります。弊社では、事前に実機によるテストをお勧めしております。

使い方いろいろ、広がる用途
無線式バーコードハンディターミナルMODEL8360モデル8360シリーズは、PAN, SPP, DUN3つのBluetoothプロファイルに対応しています。ベースステーション(アクセスポイント)を通したTCP/IP通信はもちろん、Bluetoothを搭載したモバイルプリンタや携帯電話との接続により、用途は無限に広がります。
ベースステーション(Model3560)仕様
項目 仕様
電源 DC5V(専用ACアダプタより供給)
無線部 Bluetooth Class1
周波数 2.402~2.4835GHz
出力 +20dBm
プロファイル BNEP V1.0NAP
ピコネット 1ベースステーションにつき7台までのターミナルをコントロール
インター
フェイス
LAN 10BASE-T
プロトコル TCP/IP, UDP/IP, ARP/RARP, DHCP for IPv4
EMC規格 FCC class A 準拠, CE 準拠

アプリケーションジェネレータ
&RFデータベースマネージャ

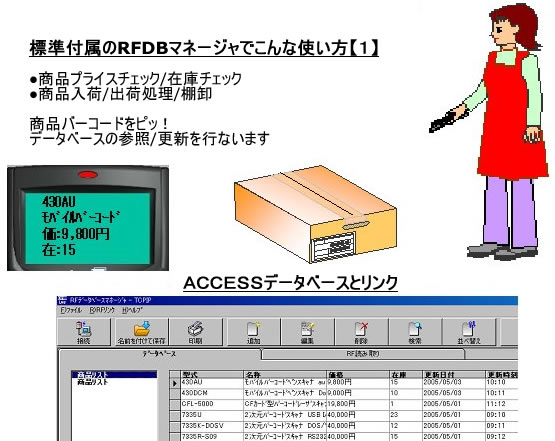

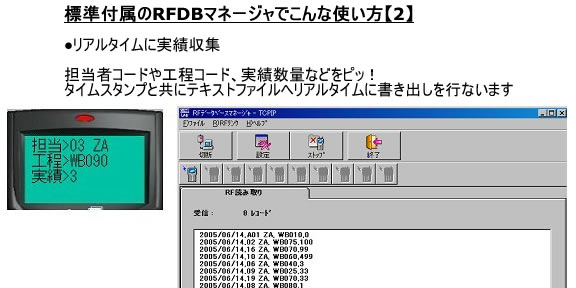

メニューの作成や各メニュー下の入力項目を簡単に定義する事ができる専用アプリケーションジェネレータが標準付属します。RFデータベースマネージャとの併用により、入力されたデータを元に任意のデータベースフィールドをハンディターミナルの画面に表示させたり、指定のデータベースフィールドを更新(上書・加算・減算)することが可能です。
無償アプリケーションジェネレータ&RFデータベースマネージャ付無線式バーコードハンディターミナルMODEL8360

モバイルプリンタを使ったサンプルアプリケーション
【値下げラベル発行アプリケーション】
肉や惣菜などの見切り商品に貼付する値下げラベルを発行。
【コード置換えラベル発行アプリケーション】
仕入先コードからマスターファイルを検索し、
社内コードに置き換えてバーコードラベルを発行。
【HINT!こんな使い方 Bluetooth無線式編】
バーコード値下げラベル発行 無線式バーコードハンディターミナルMODEL8360 使用例
【HINT!こんな使い方 Bluetooth無線式編】
バーコード値下げラベル発行 無線式バーコードハンディターミナルMODEL8360 使用例
【HINT!こんな使い方 Bluetooth無線式編】
バーコード値下げラベル発行 無線式バーコードハンディターミナルMODEL8360 使用例
型番
仕様
8360C-T(*1)
無線式バーコードハンディターミナル(ロングレンジCCD), 24キーモデル
8061/8360シリーズ Bluetooth搭載ハンディターミナル取扱説明書一式  5.5MB
8360L-T(*1)
無線式バーコードハンディターミナル(レーザ), 24キーモデル
8061/8360シリーズ Bluetooth搭載ハンディターミナル取扱説明書一式  5.5MB
8360C-F(*1)
無線式バーコードハンディターミナル(ロングレンジCCD), 39キーモデル
8061/8360シリーズ Bluetooth搭載ハンディターミナル取扱説明書一式  5.5MB
8360L-F(*1)
無線式バーコードハンディターミナル(レーザ), 39キーモデル
8061/8360シリーズ Bluetooth搭載ハンディターミナル取扱説明書一式  5.5MB
3560
RoHS対応
専用ベースステーション(アクセスポイント)
8061/8360シリーズ Bluetooth搭載ハンディターミナル取扱説明書一式  5.5MB
CRDL-8300R
RoHS対応
モデル83xx用充電機能付通信クレードル, RS232C
CRDL-8300U(*2)
RoHS対応
モデル83xx用充電機能付通信クレードル, USBバーチャルCOM
RBATT-8300N
RoHS対応
専用リチウムイオン充電池パック, 1800mA
DEV-PACK プログラム開発パッケージCD, CipherBASICコンパイラ
Cipher BASIC(DEV-PACK) リファレンスマニュアル  3.8MB
DEV-PACK-C プログラム開発パッケージCD, Cコンパイラ&ライブラリ
Cipher C(DEV-PACK-C) リファレンスマニュアル  2.6MB
(*1) ACアダプタ, 充電池パック, アプリケーションCD(RFデータベースマネージャなど)が付属します
(*2) RATOC社製USBバーチャルCOMケーブル(WINDOWS 98SE/ME/2000/XP/Vista対応)が付属します
(*3) 通信クレードルにはRS232C I/Fケーブルが付属します


※改良の為、予告無く外観・仕様を変更する場合があります。
