MODEL AT10Qシリーズ
コンパクト二次元バーコードリーダ
|
|
 |
QRコード、各種二次元コード及び一次元バーコードはもちろん、 RSS(GS1-Databar)コードやコンポジットコードの読取にも対応 |
|
コード照合機能を搭載
マスターコードを登録することで、コードの一致・不一致を瞬時に判定 |
|
任意のデータを抽出送信できるデータ編集機能を搭載 |
|
無線式(Bluetooth)ﾓﾃﾞﾙは、約10mの無線通信が可能 |
|

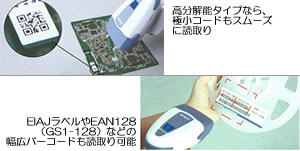

極小バーコード・幅広バーコードに対応
多彩な読取機能
| ●ポイントスキャンモード |
狙い読み
 |
| ●複数コードや多段バーコードを一括読取 |
連結QRコードなら一括読取が可能
 |
多彩な新機能を搭載
| ●コード照合機能 |
登録したマスターコードと、読み取ったコードの一致・不一致を判定する照合機能を搭載
1.出荷指示書の出荷品二次元コードを読取り、マスターコード登録
2.出荷品の二次元コードを 読取り、マスターコードと照合チェックし出荷可否を判定 |
| ●データ編集機能 |
上位アプリケーションの負荷を軽減する多彩なデータ処理機能を搭載
|
| ●オートセンス機能 |
ラベルを検出すると自動的に読取りを開始するオートセンス機能を搭載
 |
| ●ソフトウェアトリガ機能 |
上位からのシリアルコマンドで読取制御が行えるソフトウェアトリガ機能を搭載
|
| ●その他の便利機能 |
| 四則演算（単位変換等の剰余算含む）文字列比較（ワイルドカード指定可能）表示LED制御、ブザー制御等 |
|
仕様一覧
| 項目 |
仕様 |
| 読取コード |
QR, マイクロQR, データマトリクス（ECC200）, PDF417, マキシコード,
EAN, UCCコンポジット, ITF, JAN/EAN/UPC, コード39, NW7, コード128, EAN128(GS1-128), RSS(GS1-Databar) |
| 分解能 |
| SMU/SMR |
0.25mm(2D), 0.15mm(1D) |
| HMU/HMR |
0.167mm(2D), 0.125mm(1D) |
|
| イメージ取込 |
可能
(BMP, JPG出力, サムネイル機能あり) |
| マーカ |
エリアガイドマーカ |
| PCS値 |
0.45min. |
| スキュー角 |
360度 |
| 読取角度 |
|
| 読取確認 |
高輝度LED（青･緑･赤）, ブザー |
| インターフェイス |
RS232Cインターフェイス
USBインターフェイス(USB1.1準拠)
※USBキーボード又はUSBバーチャルCOMに対応 |
| 電源 |
専用ACアダプタ供給
※USBタイプはPCより供給 |
| 保護構造 |
IPx2 |
| 耐落下 |
1.8ｍの高さから6回、1.5ｍから30回、自然落下して動作に支障なし
※試験値であり、保証値ではありません |
| 動作温度 |
-5℃～+50℃ |
| 湿度 |
10%～90% 結露・氷結無し |
| 周囲照度 |
20～10,000lux
※昼光色蛍光灯下 |
| 重量 |
約170g |
通信ユニット仕様
| 項目 |
仕様 |
| 無線部 |
Bluetooth V2.0 Class 2, SPP |
| インターフェイス |
RS232C, USB インターフェイス |
| 電源 |
専用AC アダプタ(RS232C) 又は
PC より供給(USB) |

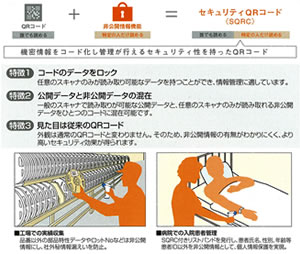

セキュリティQRコード
セキュリティQRコードに対応しているので、個人情報は部品の特性情報など第3者に情報を漏洩したくない用途で威力を発揮します。
 |

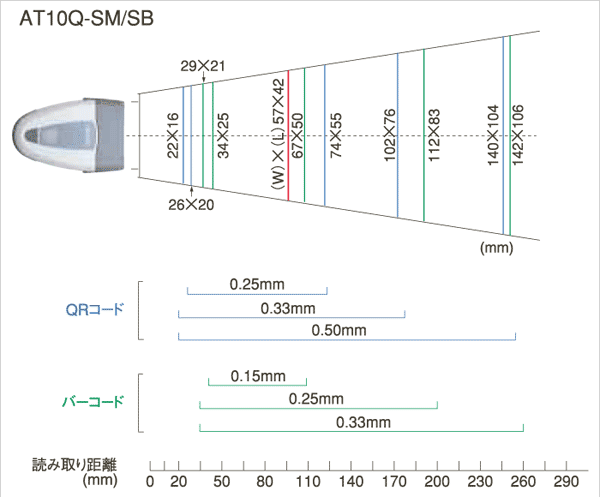

読取フィールド
 |
型番 |
仕様 |
AT10Q-SMU
(*1) |
二次元バーコードリーダ, 標準, USBインターフェイス |
AT10Q-SMR
(*2) |
二次元バーコードリーダ, 標準, RS232Cインターフェイス |
AT10Q-HMU
(*1) |
二次元バーコードリーダ, 高分解能, USBインターフェイス |
AT10Q-HMR
(*2) |
二次元バーコードリーダ, 高分解能, RS232Cインターフェイス |
AT10Q-SB
(*3)(*4) |
2次元バーコードリーダ, 標準, Bluetooth 無線式 |
BA11-RKU-U
(*1) |
通信ユニット, USBインターフェイスケーブル付 |
| BA11-RKU-K |
通信ユニット, DOS/Vキーボードインターフェイスケーブル付 |
| BA11-RKU-R |
通信ユニット(充電器組込用), RS232Cインターフェイスケーブル付 |
| BA11-RKU-RA |
通信ユニット( 別置用), RS232Cインターフェイスケーブル&ACアダプタ付 |
BA20-RU-RA
|
通信ユニット
（RS232Cインターフェイス）, RS232Cケーブル/ACアダプタ付 |
| BA20-RU-R |
通信ユニット
（RS232Cインターフェイス･充電器組込用）, RS232Cケーブル付（ACアダプタ無しタイプ） |
| BA20-RU-U |
通信ユニット
（USB-HIDインターフェイス）, USBケーブル付 |
| BA20-RU-VC |
通信ユニット
（USB-COMインターフェイス）, USBケーブル付 |
| S-AT10 |
デスクトップマウント対応専用ホルダ |
| H-AT10 |
ハンズフリースタンド, オートセンスモード自動切替機能付 |
SB-10L
|
充電池バック（コネクタ白、AT10Q-SB専用） |
| (*1) |
USBキーボード及びUSB-COMに対応しています。
Windows 7(32&64ビット) / 8(32&64ビット) / 10(32&64ビット)に対応しています。 |
| (*2) |
ACアダプタが付属します。 |
| (*3) |
専用充電器(CH-AT10L), ACアダプタ, 充電池パック1個が付属します。 |
| (*4) |
PC側にSPP(シリアルポートプロファイル) 対応のBluetoothモジュールが既にある場合は、直接通信
することも可能です。 |
|
|
|
