  • 特長/機能
  • 仕様
  • 型番
特長

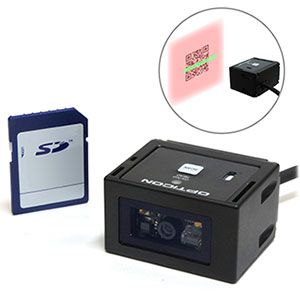

  • 世界最小クラスの超小型サイズを実現
  • 従来機種に比べ2倍の高速読み取り
  • 視認性の高いシャープな緑色エイミングLED
  • 幅広バーコードから高密度2次元コードまでを確実に読み取り
  • 最大16コードを一括読み取り
    連結QRコードの自動読み取りにも対応
  • USB-HID経由での漢字出力に対応
  • 標準分解能モデル NLV-3101-SR、高分解能モデル NLV-3101-HD の 2 モデルをご用意しています。
機能

読み取り機能

360°全方向から読み取り可能なため、作業効率を改善します。液晶などに表示された二次元クーポンも簡単に読み取ります。
機器に組み込み固定すれば、ハンドフリーでの運用にも最適です。

最大16コードを一括読み取りや 連結QRコードの自動読み取りにも対応しています。

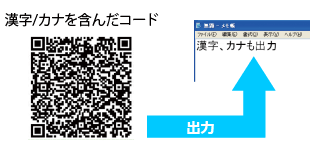

漢字/カナ出力（USB HID）

USB-HIDインターフェースで、最大4000文字の漢字およびカタカナ出力に対応しました。
従来は、専用のツールが必要でしたが、本スキャナは直接出力可能なため導入が容易になります。
出力側のアプリケーション、言語（中国語、韓国語など）により、設定が異なります。

仕様

対応バーコードシンボル

  • 2 次元コード QR,マイクロQR, PDF417, MicroPDF, Aztec, データマトリクス(ECC 0-140/ECC200), マキシコード(mode 2-5), EAN.UCC コンポジット
  • 1 次元コード JAN/EAN/UPC, コード39, NW7, インダストリアル25, コード128, GS1-128, コード93, GS1 DataBar, インターリーブド25, IATA, MSI/Plessey, 他

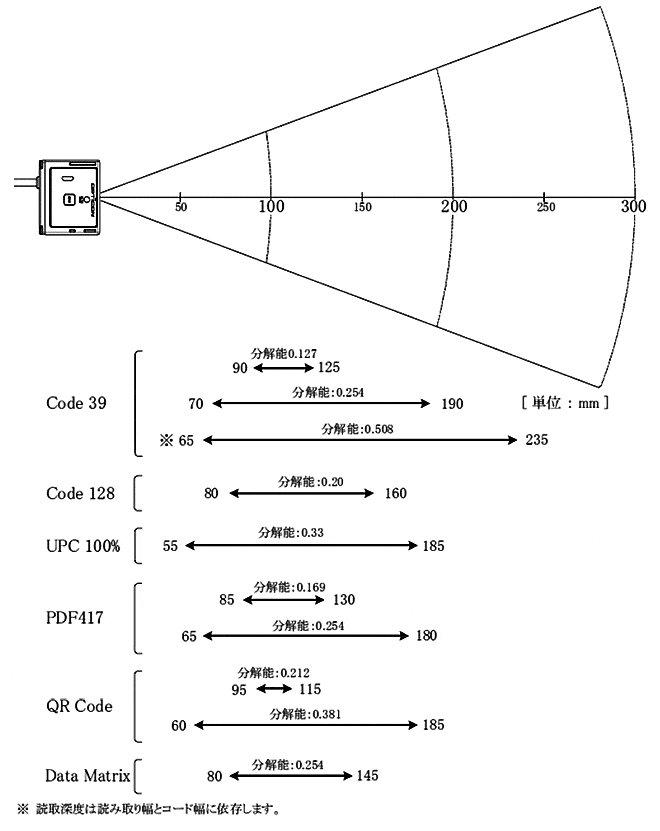

読取フィールド参考図 【SR】

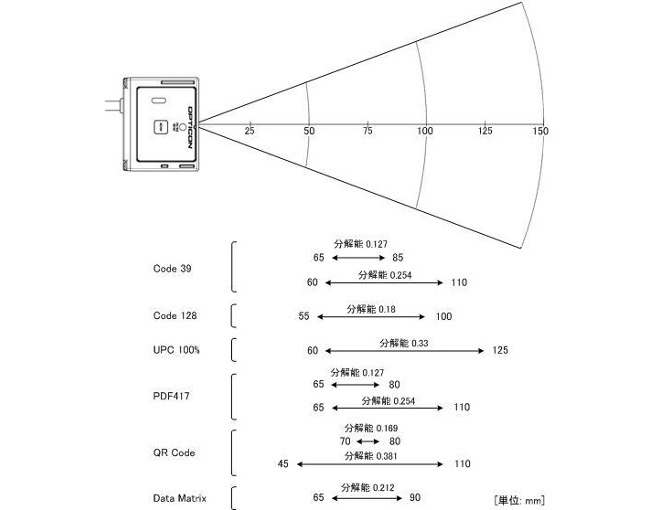

読取フィールド参考図 【HD】

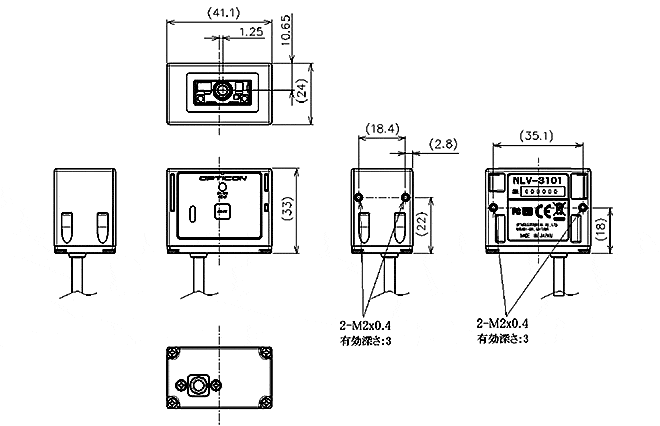

寸法

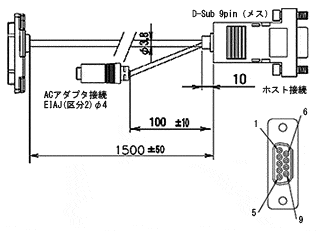

NLV-3101-RS232C-D9 ケーブル仕様

信号名 ピン番号 備考
シールド 1
TxD 2
RxD 3
(NC) 4 6ピンと接続
GND 5
(NC) 6 4ピンと接続
CTS 7
RTS 8
(NC) 9 無接続

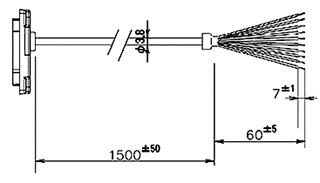

NLV-3101--RS232C-NC ケーブル仕様

信号名 ケーブル色 備考
VCC 赤 電源電圧　4.5～5.5V
（Typ.5V）
Trigger 茶 外部トリガ入力端子
OK 黄 外部OK出力端子
NG 橙 外部NG出力端子
S-GND 黒
RTS 灰
CTS 青
TxD 緑
RxD 白
シールドGND （黒） 熱収縮チューブ処理
仕様表
項目 仕様
光学仕様 読取方式 WVGA(36 万画素) CMOS エリアセンサー
読取光源 赤色LED 2 個
エイミング光源 緑色LED 1 個
視野角 水平 約40.6°, 垂直 26.4°
角度 ピッチ +/-50°　スキュー +/-50°　 チルト +/-180°
湾曲面 【SR】
半径>=16mm(コーダバー 0.15mm 10 桁)
半径>=20mm(UPC 100% 10 桁)
【HD】
半径>=20mm(UPC 12桁)
PCS 値 >=30% min (MRD >=32%)
分解能 【SR】
0.127 mm (Code 39)
0.169 mm (GS1 DataBar Limited、GS1 DataBar Limited Composite、PDF417)
0.212 mm (QR Code、Data Matrix)
【HD】
0.076 mm (Code 39)
0.127 mm (GS1 DataBar Limited、GS1 DataBar Limited Composite、PDF417、QR Code、Data Matrix)
フォーカス距離 【SR】 125 mm
【HD】 65 mm
インターフェイス USB キーボード/USB バーチャルCOM インターフェイス
RS232C インターフェイス
キーボードインターフェイス
電源
（供給電圧）		 USB ポート受電 DC4.5～5.5V
専用AC アダプタ DC5.4～6.6V (RS232C/キーボードインターフェイス)
温度 動作温度 -20℃ ～ +50℃ (AC アダプタ 0℃ ～ +40℃)
保管温度 -20℃ ～ +60℃
湿度 動作湿度 20 ～ 85%RH (非結露、非氷結)
保管湿度 20 ～ 90%RH (非結露、非氷結)
耐外乱光 蛍光灯下 10,000 lx (UPC 100% 距離100mm)
太陽光下 100,000 lx (UPC 100% 距離100mm)
耐落下 75cm の高さからコンクリート床面へ15 回(5 面 3サイクル) 自然落下後、正常動作
耐静電気 破壊無 15KV を本体外部表面に50 回印加
誤動作無 接触放電 +/-6KV(直接/間接)
気中放電 +/-8KV(直接)
外形寸法 33(W) x 41.1(D) x 24(H) mm
重量 約30g(ケーブルを除く)
保護構造 IP65
ケーブル長 約1.5m
適合規格 環境負荷 RoHS 指令
LED安全規格 IEC 62471-1:2006 リスク免除グループ(ピーク波長 624nm)
EMC EN55022 / EN55024 / FCC Part15 Subpart B Class B / VCCI クラス B
証明規格 CEマーキング
型番

■ NLV-3101シリーズ 定置式二次元コードリーダ

型番 仕様
NLV-3101-RS232C-D9RoHS対応
(*1)(*3)案件対応		 定置式二次元コードリーダ, RS232C I/F , Dsub9F
NLV-3101-RS232C-NCRoHS対応 定置式二次元コードリーダ, RS232C I/F , バラ線仕様
NLV-3101-USBRoHS対応
(*2)		 定置式二次元コードリーダ, USB I/F
NLV-3101-WEDGERoHS対応
(*3)案件対応		 定置式二次元コードリーダ, キーボードI/F
NLV-3101-HD-RS232C-D9RoHS対応
(*1)(*3)案件対応		 定置式二次元コードリーダ, 高分解能, RS232C I/F , Dsub9F
NLV-3101-HD-RS232C-NCRoHS対応 定置式二次元コードリーダ, 高分解能, RS232C I/F , バラ線仕様
NLV-3101-HD-USBRoHS対応
(*2)		 定置式二次元コードリーダ, 高分解能, USB I/F
NLV-3101-HD-WEDGERoHS対応
(*3)案件対応		 定置式二次元コードリーダ, 高分解能, キーボードI/F
(*1) 専用ACアダプタが付属します。
(*2) USBキーボードインターフェイス(HID)とUSBバーチャルCOMインターフェイスに対応しています。
USBキーボードインターフェイスは、Windows 2000/XP/Vista/7 32&64に対応しています。
USBバーチャルCOMインターフェイスは、Windows 2000/XP/Vista/7に対応しています。
(*3) 案件対応となります。弊社までご相談ください。
(**) メモ帳やEXCELといったアプリケーションソフトのカーソル位置にデータを入力したい場合は、キーボードインターフェイス又はUSBインターフェイス(USBキーボードインターフェイス)をご利用ください。
RS232CやUSBバーチャルCOMインターフェイスは動作が異なりますのでご注意ください。
※改良の為、予告無く外観・仕様を変更する場合があります。
※各製品名・社名は該当各社の商標又は登録商標です。
