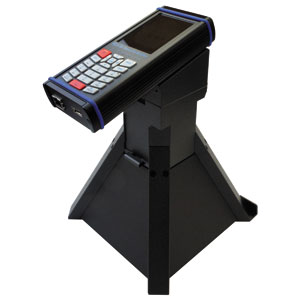

REA MLV-2D 二次元マトリクスコード対応 バーコード検証機
REA検証機シリーズ
MLV-2D
二次元マトリクスコード対応
バーコード検証機
バーコード検証機
オープン価格
- 特長
- 仕様
- 型番
- ダウンロード
特長
- CMOSカメラによる非接触測定
対象に合わせて、容易に光学モジュール交換 - 白色･赤色光源
(ソフトウェア選択角度10°/45°） - DPM(ダイレクトパーツマーキング)測定に対応
- ライブイメージ表示で対象シンボルを容易に配置
- ISO/IEC15415に準拠した印刷マトリクスコード検証
- ISO/IECTR29158/AIMDPM-1-2006に準拠したDPMマトリクスコード検証
- ISO/IEC15416又はANSIX3.182に準拠したバーコード検証
- GS1 General Specification for Retailに添った検証
- GS1-128/GS1 DataBarのデータ構造検証
- カラーLEDによる合否と操作ステータス確認
- 日本語ユーザーズガイド＆英文取説付属

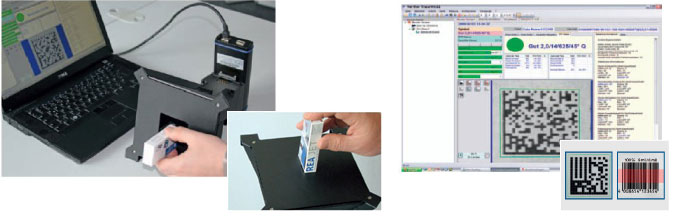

交換式CMOSセンサー光学カメラ採用
二次元マトリクスコード対応バーコード検証機
MLV-2Dは、世界規準に適合した高性能二次元コード検証機です。交換可能な高精度なCMOSセンサータイプ光学カメラを採用し、外乱光による影響を防ぐため、完全にシールドされた測定エリアを提供しています。

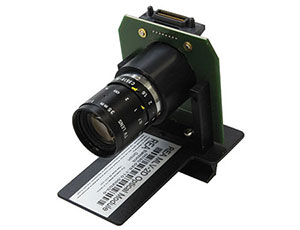

- 交換可能な光学モジュール
- REA MLV-2Dは、より精密な検証を提供するため、4種類の光学モジュールを提供しています。検証対象シンボルに合わせて、最適な光学モジュールをご利用いただけます。
.jpg)
- REA TranWin32 検証結果管理ソフトウェア
- 付属のTransWin32ソフトウェアを利用することで、PCとのコミニケーションが行え、検証機の設定や検証レポートの管理を容易に行うことが可能になります。

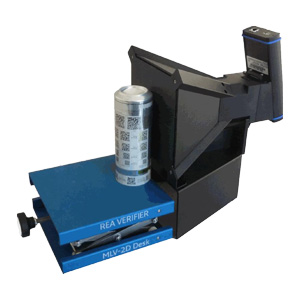

- MLVリフティングテーブル（VF-MLV-LIFT）
- 高さを調整できるテーブル。
MLV-2Dを90°倒して測定できます。
仕様
対応バーコードシンボル
- 二次元マトリクスシンボル（標準）
- DataMatrix, GS1 Data Matrix, DPM-Matrix Codes, QRコード, Micro QRコード
- バーコードシンボル（標準）
- JAN/EAN-13, JAN/EAN-8, UPC-A, UPC-E アドオン有り/無し, インターリーブド2/5 チェックデジット有り/無し, ITF-14(FreightCode), コード39 チェックデジット有り/無し, PZNコード, コード32, コード128, GS1-128, GS1 DataBar
- バーコードシンボル（オプション）
- 2/5 3バー, 2/5 5バー, 2/5 IATA, 2/5 Baggage, 2/5 DHL Express(FreightCode), コード39 フルアスキー, コード93, MSI, Plessey, コード128 UPU, コード39 UPU, コード39 HIBC, コード128 HIBC, Codabar Monarch(18), LAETUS Pharmacode, LAETUS Mini Pharma Code
| 項目 | 仕様 | ||
|---|---|---|---|
| 測定精度 | ISO/IEC15426-1/15426-2に適合 | ||
| CPU | ARM9 32ビットCPU | ||
| メモリ | 32MB RAM/32MB フラッシュROM | ||
| 組込OS | Linux | ||
| 光源 | 赤色光源660nm/白色LED照明4,000ﾟK | ||
| 照明角度 | 45°/10°又は両方(ソフトウェア選択可能) | ||
| ディスプレイ | バックライト付320x240ピクセルカラーグラフィック | ||
| モジュールサイズ | 0.08mm/0.15mm/0.22mm/0.36mm対応 交換式光学カメラモジュール解像度1280x1024ピクセル |
||
| 測定エリア | 18x14mm/39x31mm/56x45mm/92x52mm | ||
| 外形寸法 | 203x203x300mm | ||
| 重量 | 約1200g | ||
| その他 | TransWin32ソフトウェア標準付属 リアルタイムクロック搭載 |
型番
■REA MLV-2D 二次元マトリクスコード対応バーコード検証機
| 型番 | 仕様 |
|---|---|
| VF-MLV-2D-16 | MLV-2D基本セット(16mm焦点), TransWin32付 |
| VF-MLV-2D-25 | MLV-2D基本セット(25mm焦点), TransWin32付 |
| VF-MLV-2D-35 | MLV-2D基本セット(35mm焦点), TransWin32付(標準モデル) |
| VF-MLV-2D-50 | MLV-2D基本セット(50mm焦点), TransWin32付 |
■光学モジュール・ボトムプレート
| 型番 | 仕様 |
|---|---|
| VF-OPT-16 | 16mm焦点光学モジュール, 視野92x75mm, マトリクスコード0.36mm以上 |
| VF-OPT-25 | 25mm焦点光学モジュール, 視野56x45mm, マトリクスコード0.22mm以上 |
| VF-OPT-35 | 35mm焦点光学モジュール, 視野39x31mm, マトリクスコード0.15mm以上 |
| VF-OPT-50 | 50mm焦点光学モジュール, 視野18x14mm, マトリクスコード0.07mm以上 |
| VF-BTM-16 | 16mm焦点光学モジュール用ボトムプレート105ｘ86 |
| VF-BTM-25 | 25mm焦点光学モジュール用ボトムプレート70ｘ60 |
| VF-BTM-35 | 35mm焦点光学モジュール用ボトムプレート54x47 |
| VF-BTM-50 | 50mm焦点光学モジュール用ボトムプレート24ｘ20 |
| VF-BTM-GS1DM | GS1 DataMatrixコード用ボトムプレート25.4ｘ25.4 |
■オプション・パーツ・その他
| 型番 | 仕様 |
|---|---|
| VF-CHECK-ADD | オプショナルシンボル追加ライセンス, 料金代理収納バーコード(コンビニバーコード)コード39フルアスキー etc.(030.207.101) <現在 CheckERのみ対応> |
| VF-CONF-EAN | EAN/UPCキャリブレーテッドコンフォーマンススタンダードテストカード |
| VF-CONF | キャリブレーテッドコンフォーマンススタンダード |
| VF-CAB-2D | REAキャリブレーションカード, MLV-2Dテストコード |
| VF-LVL-CARD | レベルコレクションカード |
| VF-MLV-CIL | DPM用90度同軸照明ユニット |
| VF-MLV-LIFT | MLVリフティングテーブル |
ダウンロード
■ 検証結果管理ソフトウェア
| 名称 | |
|---|---|
| TransWin32 検証結果管理ソフトウェア (Windows) ネットワーク対応（*） （verifier.zip：93MB） |
 |
| TransWin32用 日本語化パッチインストーラ （wel_tw32_jpn.zip：0.3MB） |
|
| サンプル検証データ（2Dイメージ画像の使い方pdf付） （sampledata.zip：3MB） |
|
| (*) | TransWin32を使用して、サンプル検証データの確認ができます。 |
| ※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
