REA VeriCube 2Dマトリクス&バーコード対応検証機
- 特長
- 仕様
- 型番
- ダウンロード
- CMOSカメラによる非接触測定
簡単に交換できるカメラモジュールで様々なコードサイズに対応可能 - イルミネーションの選択が可能（赤色または白色光）
- DPM(ダイレクトパーツマーキング)測定が可能
- 横方向、縦方向及び上下反転の3つの異なる測定要件に適合した設計
- 周囲光の影響を遮断するため暗さを保った測定室
- ISO/IEC 15415に準拠した印刷マトリスクスコード検証
- ISO/IEC TR 29158 （旧AIM DPMガイドライン2006）に準拠したダイレクトパーツマーキングコード検証
- ISO/IEC 15416またはANSIX3.182に準拠したバーコード検証
- GS1仕様に適合した検証
- GS1-128データ構造の検証
- プリントプロセス最適化のための光学パラメータ検証
- カスタマイズプロファイルとして設定の保存が可能なため、いつでもすぐに設定の呼び出しが可能
- ISO/IEC 15418 / ANS MH10.8.2データ構造分析
- 医薬業界需要にも合う特殊コードセレクション
- ネットワークケーブルでの電源供給（PoE電源）
- 簡単に取り外し・交換が可能な透明カバープレートを採用
- TranWin32 検証結果管理ソフトウェア （ネットワーク・複数ユーザー対応）
あらゆる業界で使えるマトリクスコード（2D）&バーコード検証器
REA VeriCubeはあらゆる業界で使用できる最新のマトリクスコード&バーコード検証機です。

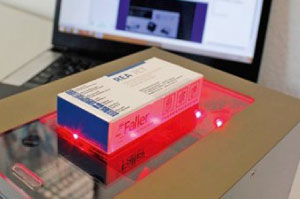

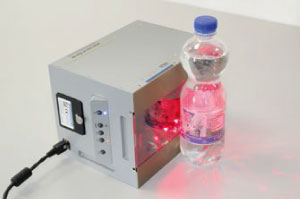

設置方向に制約がなく、横置きや立置き、上から下へも、垂直でもOK。
様々なテストサンプルを接触することなく、最適な位置で測定できます。
定義された角度、距離および照明で光学コードを測定すれば、正確で再現可能な結果と品質評価が得られます。
測定システムは測定プロセス中に周囲光の影響を受けないように設計されています。
CMOSカメラを使った高精度光学モジュールで測定を行います。
測定値は標準ネットワークインターフェイスを通じてREA TransWin32検証結果管理ソフトウェアがインストールされたPCへ転送されます。
検証システムは、測定ヘッド、幅広い測定幅から選択可能な光学モジュール、およびWindowsベースの検証結果管理ソフトウェア TransWin32 から成ります。
VeriCubeがあれば、テスト済みコードの読み取り率を向上させるにはどうすれば良いかがすぐにわかります。
詳細な測定結果で、お使いのコードのプリント品質を最適化が可能です。
スキャンウィンドウトップ・照明バリエーション
-

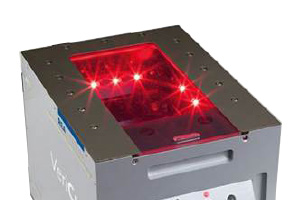

スキャンウィンドウトップ（標準）
標準バージョンは、固定具の取り付けネジがついています。
-

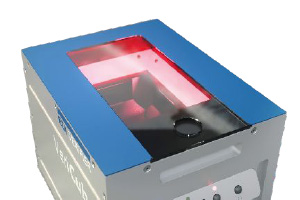

拡散照明
LED前面の拡散板で拡散光にしています。
拡散照明は、DPMアプリケーションや光沢のある素材に役立ちます。

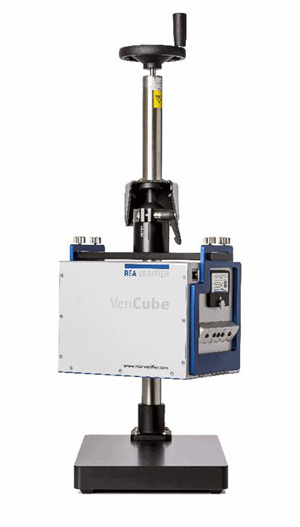

VeriCubeスタンド（オプション）
検証体を様々な角度から走査するためのスタンドです。
対応バーコードシンボル
- 二次元マトリクスシンボル
- DataMatrix, DPM-Matrix, QR, MicroQR, Aztec, PDF417
- バーコードシンボル
- UPC-A, UPC-E(アドオンにも対応), EAN/JAN-13, EAN/JAN-8, ITF 2/5, ITF-14, Frachtpost, コード39, PZNコード, コード32, コード128, GS1-Databar, GS1-Databar Composite
- バーコードシンボル（オプション）
- 2/5 3バー, 2/5 5バー, 2/5 IATA, 2/5 Baggage, 2/5 DHL Express（Frachtpostコード）, コード39フルASCII, コード93, MSI, Plessey, Coadabar Monarch（18）, LAE-TUS Pharmacode, LAETUS Mini Pharmacode
データ構造とコードプロパティ
- GS1データ構造（GS1 Datamatrix. GS1-QR, GS1-128, GS1 DataBar, Composite）
- ISO/IEC 15418 / ANS MH10.8.2データ構造（AIAG, Odette, VDA, EDIFICE, HIBC, DOD,UPU…など）
- 医薬業界向けEFPIA及びPPNをサポート
- チェックディジットコントロール設定
- サイズコントロール設定
- カスタマイズ可能な日付検証
テクニカルデータ
| 焦点距離 | 視認フィールド(FOV) | 標準x寸法 | 最小x寸法 | ピクセルサイズ |
|---|---|---|---|---|
| 8 mm | 114 x 76 mm | 0.44 mm | 0.25 mm | 44 μm |
| 12 mm | 85 x 63.5 mm | 0.33 mm | 0.19 mm | 33 μm |
| 16 mm | 63.5 x 47.5 mm | 0.25 mm | 0.15 mm | 25 μm |
| 25 mm | 37.5 x 27.7 mm | 0.14 mm | 0.09 mm | 14.5 μm |
仕様
- ISO/IEC 15426-2及びISO/IEC 15426-1に準拠した測定精度
- WindowsソフトウェアTransWin32標準付属
- 赤色LED 660nmまたは白色LED 4.000 °K
- 照明照射角度45°（赤色または白色光）
- スキャンと光源ステータスを知らせるLED
- PoE電源供給（イーサネット電源）
- オン／オフキー、スキャンキー及びカスタマイズ可能な3つのファンクションキー
- 望ましい測定位置に調整可能なフリップキーパネル
- TCP/IP通信及びProE電源用RJ45イーサットポ－ト
- 交換可能なカメラモジュール（解像度2592 x 1944 ピクセル）
- 工場出荷時に調整済みのカメラフォーカスとアパチャ
- サイズ：200 x 150 x 150 mm (w/l/h)、キーパネル210 mm幅
- 重さ：2.600 g
- Windows 10 サポート
■REA VeriCube 2Dマトリクス&バーコード対応検証機（基本セット）
| 型番 | 仕様 |
|---|---|
| VF-VERICUBE-8 | VeriCube基本セット(8mm焦点カメラモジュール付属), 専用キャリングケース/TransWin32付 |
| VF-VERICUBE-12(標準) | VeriCube基本セット(12mm焦点カメラモジュール付属), 専用キャリングケース/TransWin32付 |
| VF-VERICUBE-16 | VeriCube基本セット(16mm焦点カメラモジュール付属), 専用キャリングケース/TransWin32付 |
| VF-VERICUBE-25 | VeriCube基本セット(25mm焦点カメラモジュール付属), 専用キャリングケース/TransWin32付 |
■REA VeriCube 2Dマトリクス&バーコード対応検証機（カメラモジュール別売）
| 型番 | 仕様 |
|---|---|
| VF-VC-ST | VeriCube本体(標準) カメラモジュール別売 |
| VF-VC-DF | VeriCube本体(拡散照明) カメラモジュール別売 |
| VF-VC-DP | VeriCube本体(DPM, ドーム照明) カメラモジュール別売 |
■光学カメラモジュール
| 型番 | 仕様 |
|---|---|
| VF-VC-CM8 | 8mm焦点カメラモジュール, 視野114x71mm |
| VF-VC-CM12 | 12mm焦点カメラモジュール, 視野80x60mm |
| VF-VC-CM16 | 16mm焦点カメラモジュール, 視野64x47mm |
| VF-VC-CM25 | 25mm焦点カメラモジュール, 視野37x27mm |
■オプション・パーツ・その他
| 型番 | 仕様 |
|---|---|
| VF-VC-DPM | DPM検証ソフトウェアオプション |
| VF-CONF-EAN | キャリブレーションカードEAN/UPC （AI) |
| VF-CONF | キャリブレーションカード DataMatrix (AI) |
| VF-CAB-2D | キャリブレーション/アジャストメントカード DataMatrix/グレーフィールド |
| VF-LVL-CARD | アジャストメントカード ホワイト, ブライトネスコレクション |
| VF-VC-LIFT | VeriCubeリフティングテーブル |
| VF-VC-STAND | VeriCubeスタンド |
| VF-VC-ALCASE | 専用アルミキャリングケース |
■ 検証結果管理ソフトウェア
| 名称 | |
|---|---|
| TransWin32 検証結果管理ソフトウェア (Windows) ネットワーク対応（*） （verifier.zip：93MB） |
 |
| TransWin32用 日本語化パッチインストーラ （wel_tw32_jpn.zip：0.3MB） |
|
| サンプル検証データ（2Dイメージ画像の使い方pdf付） （sampledata.zip：3MB） |
|
| (*) | TransWin32を使用して、サンプル検証データの確認ができます。 |
| ※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ | 各製品名・社名は該当各社の商標または登録商標です。 |
