TXシリーズ デスクトップバーコードプリンタ

TXシリーズ デスクトップバーコードプリンタ
TSC プリンタ製品リスト
TXシリーズ
デスクトップバーコードプリンタ

販売終了

用紙幅4インチ熱転写印刷バーコード・QRコード発行バーコード・QRコード発行ラベル発行2年保証国際エネルギースタープログラム登録製品
  • 特長
  • 仕様
  • メンテ動画
  • 型番
  • ダウンロード
特長
交換ラクラク!

3.5インチカラーTFTディスプレイ
日本語メニュー対応。わかりやすい表記が液晶画面で確認できます。

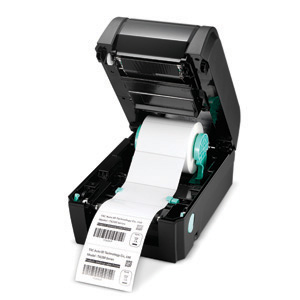

  • 用紙/リボン交換が簡単なオープントップ設計

    交換ラクラク!

    大きく開くオープントップ設計で用紙やリボンなどの消耗品や部品の交換もらくらく

  • 高解像度印刷

    600dpi(TX600)

  • 高速印刷

    203mm/秒(TX200)

  • マルチインターフェイス

    シリアル(RS-232C)& USB & LAN

  • 簡単にメモリを増設

    microSDカードで拡張可能
    (最大32GBまで)

  • オプション

    ピールオフ機能モジュール
    カッターモジュール

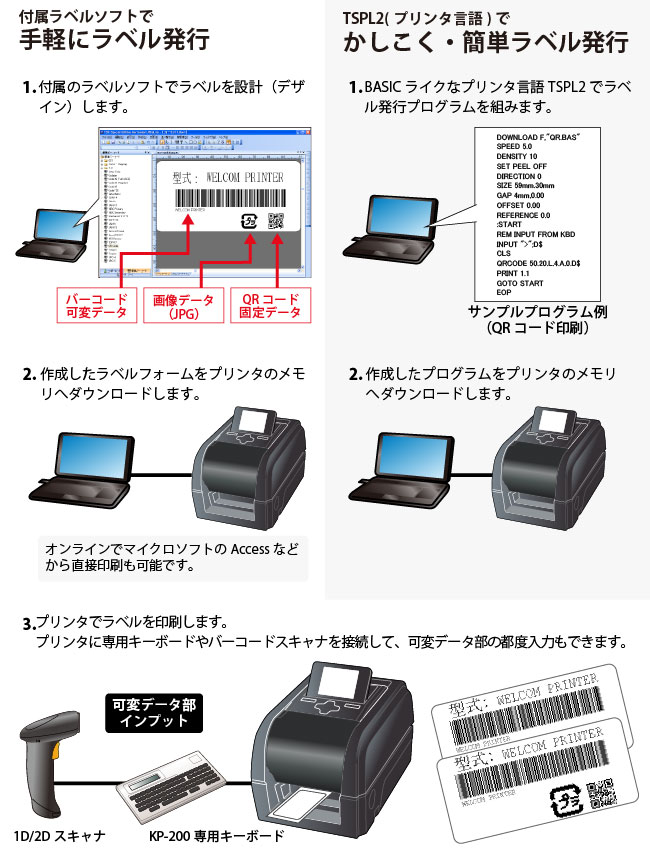

かしこく、便利なラベル印刷




プリンタのメモリに付属のラベルデザインソフトで作成したラベルフォームや、BASICライクなプリンタ言語TSPL2で作成したプログラムをプリンタにダウンロードしておけば、バーコードスキャナやKP-200キーボード(オプション)で可変データ部を都度入力できるので、フレキシブルなラベル発行が可能です。

仕様

対応バーコード

一次元コード(バーコード)
コード39、コード93、コード128UCC、コード128サブセットA.B.C、コーダバー、インターリーブド 2 of 5、EAN 8、EAN 13、EAN 128、UPC-A、 UPC-E、EANおよびUPC 2(5)デジット拡張、MSI、PLESSEY、POSTNET、China post、ITF14、EAN14、コード11、TELEPEN、TELEPENN、 PLANET、コード49、Deutsche Post Identcode、Deutsche Post Leitcode、LOGMARS
二次元コード(QRコード)
TLC39、CODABLOCK Fモード、PDF-417、マキシコード、データマトリクス、QRコード、Aztec、Micro PDF 417、GS1 データバー (RSSバーコード)
仕様 TX200 TX300 TX600
解像度 8ドット/mm(203 dpi) 12ドット/mm(300 dpi) 24ドット/mm(600 dpi)
印刷方式 熱転写式&感熱式
最大印字速度 203mm (8インチ)/秒 152mm (6インチ)/秒 102mm (4インチ)/秒
最大印字幅 108mm (4.25インチ) 106mm (4.17インチ) 106mm (4.17インチ)
最大印字長 25,400mm (1000インチ) 11,430mm (450インチ) 2.540mm (100インチ)
ケース 二層プラスチッククラムシェル
外形寸法
(W) x (H) x (D)
226 x 198 x 332mm 226 x 200 x 332mm
重量 3.75kg 4.08kg
ロール紙容量 外径 127 mm (5インチ)
リボン容量 300メートル、最大外径67 mm、1インチコア(外側インク)
リボン幅 40mm~110 mm
プロセッサ 32ビット RISCプロセッサ
メモリ 128 MB フラッシュメモリ
128 MB SDRAM
microSDカードスロット(最大32 GB)
インターフェイス USB 2.0
RS-232
内蔵イーサネット、10/100 Mbps
USBホスト
LCD 3.5インチカラーTFT LCD、320 x 240ピクセル
スイッチ、ボタン 電源スイッチx 1、
操作ボタンx 6 (メニュー、フィード/ポーズ、上、下、左、右)
電力 ユニバーサルスイッチイング電源
入力:AC 100-240V、2.5A、50-60Hz
出力:DC 24V、3.75A、90W
ユニバーサルスイッチング電源
入力:AC 100-240V、2.5A、50-60Hz
出力:DC 24V、5.41A、130W
センサ 透過ギャップセンサ
反射タイプブラックマークセンサ (位置調整可能)
リボンエンコードセンサ
ヘッドオープンセンサ
透過ギャップセンサ
反射タイプブラックマークセンサ (位置調整可能)
リボンエンドセンサ
リボンエンコードセンサ
ヘッドオープンセンサ
リアルタイムクロック 標準装備
内蔵フォント 英数字ビットマップフォント(8種類)
Monotype Imaging® スケーラブル (CG Triumvirate Bold Condensed)フォント1種
フォント&バーコード回転 0°、90°、180°、270°
コマンドセット
(ファームウェア)
TSPL-EZ™(EPL、ZPL、ZPL IIエミュレーション搭載)
用紙タイプ 連続紙、ダイカット、ブラックマーク、ファンフォールド、ノッチ (外巻き)
用紙幅 19~112 mm
用紙厚 0.055~0.254 mm
用紙芯直径 25.4~38.1 mm (1~1.5インチ)
用紙長 3 ~ 25,400 mm 3 ~ 11,430 mm 3 ~ 2,540 mm
環境条件 動作温度 5~40℃
動作湿度 25~85% 結露なきこと
保管温度 -40~60℃
保管湿度 10~90% 結露なきこと
安全規格 FCCクラスB, CEクラスB, RCM, UL, cUL, TÜV/Safety, CCC, BIS, EAC, ENERGYSTAR®
環境への配慮 RoHS、WEEE対応
アクセサリ WindowsラベリングソフトウェアCDディスク
クイックスタートガイド
USBケーブル
電源コード
ユニバーサルスイッチイング電源アダプタ
保証 プリンタ:2年間
プリンタヘッド:1年間または25 km (100万インチ)
プラテン:1年間または50 km (200万インチ)
メンテ動画

インクリボンの装てん

スタンドアローンプログラムのインストール方法

型番 <販売終了>

■ TXシリーズ デスクトップバーコードプリンタ

型番 仕様
TX200-LCD カラーLCD付熱転写バーコードプリンタ(RTC付), 203dpi, 4インチ幅, シリアル/USB/LAN兼備
TX300-LCD カラーLCD付熱転写バーコードプリンタ(RTC付), 300dpi, 4インチ幅, シリアル/USB/LAN兼備
TX600-LCD カラーLCD付熱転写バーコードプリンタ(RTC付), 600dpi, 4インチ幅, シリアル/USB/LAN兼備

■ オプション

型番 仕様
TX6-PEEL ピールオフモジュール
TX6-CF カッターモジュール
98-00330018-00LF 外付ラベルロールマウント Ass'y (3インチコアラベルスピンドル付)
KP-200PLUS TDP/TTPシリーズ専用LCDディスプレイ付スタンドアローンキーボード, RS232

■ 部品・消耗品

型番 仕様
98-0530017-00LF プラテン Ass'y
98-0530014-10LF プリントヘッド Ass'y, 203dpi
98-0530014-12LF プリントヘッド Ass'y, 300dpi
98-0530014-11LF プリントヘッド Ass'y 600dpi
62-0530130-00LF ACアダプタ w/ 電源コード

■ リボン

型番 仕様
R-WX060-KTX100(*1)(*) ワックスリボン, 60mm幅, 300m巻
R-WX110-KTX100(*1)(*) ワックスリボン, 110mm幅, 300m巻
R-WX060-SR290(*1)(*) ワックスリボン, 60mm幅, 300m巻
R-WX110-SR290(*1)(*) ワックスリボン, 110mm幅, 300m巻
R-WR060-SR790 (*1)
<販売終了>
ワックス/レジンリボン, 60mm幅, 250m巻
R-WR110-SR790 (*1)
<販売終了>
ワックス/レジンリボン, 110mm幅, 250m巻
R-RS060-SD100 (*1) レジンリボン, 60mm幅, 300m巻
R-RS110-SD100 (*1) レジンリボン, 110mm幅, 300m巻
(*1) 発注は10巻単位とさせていただきます。
(*)

「R-WX060-KTX100」、「R-WX0110-KTX100」は2016年5月に製造が終了します。
在庫が無くなり次第、後継品に切り替わります。(2016年6月以降)

・ 「R-WX060-KTX100」→「R-WX060-SR290」(後継品)
・ 「R-WX060-KTX100」→「R-WX0110-SR290」(後継品)

■ 用紙ラベル

型番 仕様
L-DT050030X (*1) 感熱ラベルロール, 幅50x高30mm, 1,500枚巻, ミシン目有り,1インチコア,外巻
L-DT059030X (*1) 感熱ラベルロール, 幅59x高30mm, 1,500枚巻, ミシン目有り,1インチコア,外巻
L-DT106075X (*1) 感熱ラベルロール, 幅106x高75mm, 700枚巻, ミシン目有り,1インチコア,外巻
L-TT050030X-NP (*1) 熱転ラベルロール(NPコート紙), 幅50x高30mm, 1,500枚巻, ミシン目有り,1インチコア,外巻
L-TT059030X-NP (*1) 熱転ラベルロール(NPコート紙), 幅59x高30mm, 1,500枚巻, ミシン目有り,1インチコア,外巻
L-TT106075X-NP (*1) 熱転ラベルロール(NPコート紙), 幅106x高75mm, 700枚巻, ミシン目有り,1インチコア,外巻
(*1) 発注は10巻単位とさせていただきます。
(**) カスタム仕様ラベルについては、弊社担当者までお問合せください。
ダウンロード

本製品のダウンロードは下記サイトに移行いたしました
ダウンロードサイトにて、 製品カテゴリは「全製品」のままで
シリーズ名「TX (x00系)」を入力して検索してください。

■ ドキュメント

名称 対応モデル
クイックインストールガイド TXシリーズ ダウンロード
取扱説明書 TXシリーズ ダウンロード

■ プログラム

名称 対応モデル
スタンドアローンサンプルプログラム TXシリーズ ダウンロード
