TDP-247 ダイレクトサーマル対応バーコードラベルプリンタ
TDP-247
ダイレクトサーマル対応
バーコードラベルプリンタ
バーコードラベルプリンタ
'25年3月末 販売終了
- 特長
- 仕様
- メンテ動画
- 型番
- ダウンロード
特長
-

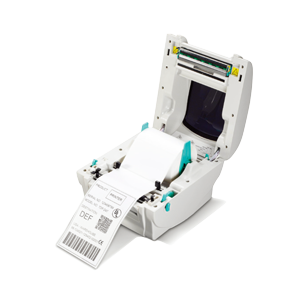

用紙交換が簡単なオープントップ設計
大きく開くオープントップ設計で用紙や部品の交換もらくらく
-
高解像度印刷対応
203dpi
-
マルチインターフェイス
シリアル(RS-232C）& USB &セントロ
LAN対応モデルあり -
簡単にメモリを増設
SDカードで拡張可能（最大4GBまで）
-
簡易ラベル作成ソフト付属
Windows版のラベル作成ソフトが付属
オンライン印刷はもちろん、デザインしたラベルをプリントフォームとしてプリンタにダウンロードすることも可能
かしこく、便利なラベル印刷
プリンタのメモリに付属のラベルデザインソフトで作成したラベルフォームや、BASICライクなプリンタ言語TSPL2で作成したプログラムをプリンタにダウンロードしておけば、バーコードスキャナやKP-200キーボード（オプション）で可変データ部を都度入力できるので、フレキシブルなラベル発行が可能です。
仕様
対応バーコード
- 一次元コード（バーコード）
- Code 39、Code 93、Code 128UCC、Code 128 サブセットA, B, C,、コーダバー、Interleave 2 of 5、EAN-8、EAN-13、EAN-128、 UPC-A、UPC-E、EAN および UPC 2 (5) デジット拡張、MSI、PLESSEY、POSTNET、RSS-Stacked、GS1 DataBar、Code 11
- 二次元コード（QRコード）
- PDF-417、マキシコード、データマトリクス、QRコード、Aztec
| 仕様 | 項目 | |
|---|---|---|
| 解像度 | 8 ドット/mm(203 dpi) | |
| 印字方式 | 感熱式(ダイレクトサーマル) | |
| 最大印字速度 | 178 mm (7インチ)/秒（*1） | |
| 最大印字幅 | 108 mm (4.25インチ) | |
| 最大印字長 | 2,286 mm (90インチ) | |
| ケース | 二層プラスチック | |
| 寸法 | 200 mm (幅) x 164 mm (高) x 240 mm (縦) | |
| 重量 | 1.9 kg | |
| ロール紙容量 | 外径 127 mm (5インチ) | |
| プロセッサ | 32-bit RISCプロセッサ | |
| メモリ | 4 MB フラッシュメモリ 8 MB SDRAM SDカードスロット (最大4 GB) |
|
| インターフェイス | USB 2.0 RS-232 セントロニクス 内蔵イーサネット、10/100Mbps (*) LAN 非搭載モデル有り |
|
| 電源 | ユニバーサルスイッチング電源 入力：AC 100-240V、2.5A、50-60Hz 出力：DC 24V、3.75A、90W |
|
| 操作スイッチ、ボタン、LED | 電源スイッチx 1、フィードボタンx 1、LED（3色：緑、橙、赤） |
|
| センサ | 透過タイプギャップセンサ 反射タイプブラックマークセンサ (位置調整可能) ヘッドオープンセンサ |
|
| 内蔵フォント | 英数字ビットマップフォント（8種類） Monotype Imaging® スケーラブル (CG Triumvirate Bold Condensed)フォント1種 |
|
| フォント＆バーコード回転 | 0°、90°、180°、270° | |
| コマンドセット (ファームウェア) |
TSPL-EZ™(EPL、ZPL、ZPL IIエミュレーション搭載) | |
| 用紙タイプ | 連続紙、ダイカット、ブラックマーク、ファンフォールド、ノッチ (外巻き) | |
| 用紙幅 | 20 ～ 112 mm | |
| 用紙厚 | 0.06 ～ 0.19 mm | |
| 用紙芯直径 | 25.4 ～ 76.2 mm (1インチ ~ 3インチ) | |
| 用紙長（*2） | 10 ～ 2,286 mm | |
| 環境条件 | 動作温度 | 5 ~ 40°C |
| 動作湿度 | 25 ～ 85％ 結露なきこと | |
| 保管温度 | -40 ～ 60℃ | |
| 保管湿度 | 10 ～ 90％ 結露なきこと | |
| 安全規格 | FCCクラスB、CEクラスB、C-TickクラスB、UL、CUL、TÜV/Safety、CCC、ENERGYSTAR® | |
| 環境への配慮 | RoHS、WEEE 対応 | |
| アクセサリ | WindowsラベリングソフトウェアCDディスク クイックスタートガイド USBケーブル 電源コード ユニバーサルスイッチング電源アダプタ ラベルスピンドル、固定タブx 2、1.5インチコアアダプタx 2 |
|
| 保証 | プリンタ：2年間 プリンタヘッド：1年間または25 km (100万インチ) プラテン：1年間または50 km (200万インチ) |
|
| (*1) | ピール機能使用時は、 50.8mm/秒または76.2mm/秒です。 |
| (*2) | ピール機能使用時は、25.4～152.4mm です。カッター機能使用時は、25.4～1016mm です。 |
型番
TDP-247 ダイレクトサーマル対応バーコードラベルプリンタ
セット内容
- プリンタ本体
- ACアダプタ
- 電源コード
- USBインターフェイスケーブル
- ラベル軸（1インチコア）
- 1.5インチコアアダプタ（2個）
- Windows ラベリングソフト CDディスク
- クイックスタートガイド
- サンプルロール紙
※USB以外のインターフェイスケーブル別売
| 型番 | 仕様 |
|---|---|
| TDP-247 | サーマルバーコードプリンタ, 203dpi, 4インチ幅, シリアル/セントロ/USB兼備, Windows版簡易ラベル作成ソフト&ドライバ&USBケーブル付 |
| TDP-247-E | サーマルバーコードプリンタ, 203dpi, 4インチ幅, シリアル/セントロ/USB/イーサネット兼備, Windows版簡易ラベル作成ソフト&ドライバ&USBケーブル付 |
■ オプション
| 型番 | 仕様 |
|---|---|
| TDP-5PEEL | ピールオフモジュール |
| TDP-5CF | フルカット・カッターモジュール |
| TDP-5CP | パーシャル・カッターモジュール |
| BP-2000(*1)（販売終了） | TTP/TDP専用バッテリパック |
| KP-200PLUS | TDP/TTPシリーズ専用LCDディスプレイ付スタンドアローンキーボード, RS232 |
| (*1) | スタンバイ約8時間, 印刷約50m (環境・機種により異なります)が目安です。 210(W) x 30(H) x 260(D) mm, 1.8Kg, 充放電サイクル寿命500回。 |
■ 交換部品
| 型番 | 仕様 |
|---|---|
| 98-0260023-00 | TDP-245/247専用プリントヘッド Ass'y, 203dpi |
| 98-0250115-00LF | TDP-245/247, TTP-245/247専用プラテン Ass'y |
■ ラベル
| 型番 | 仕様 |
|---|---|
| L-DT050030X (*1) | 感熱ラベルロール紙, 幅50 × 30mm,1,500枚巻, ミシン目有り, 1インチコア, 外巻き |
| L-DT059030(*1) | 感熱ラベルロール紙, 幅59 × 30mm, 1,500枚巻, ミシン目有り, 1インチコア |
| L-DT059030X (*1) | 感熱ラベルロール紙, 幅59 × 30mm, 1,500枚巻, ミシン目有り, 1インチコア, 外巻き |
| L-DT106075 (*1) | 感熱ラベルロール紙, 幅106 × 75mm, 700枚巻, ミシン目有り, 1インチコア |
| L-DT106075X (*1) | 感熱ラベルロール紙, 幅106 × 75mm, 700枚巻, ミシン目有り, 1 インチコア, 外巻き |
| (*1) | 発注は10巻単位とさせていただきます。 |
| (**) | カスタム仕様ラベルについては、弊社担当者までお問合せください。 |
ダウンロード
本製品のダウンロードは下記サイトに移行いたしました
ダウンロードサイトにて、
製品カテゴリは「全製品」のままで
シリーズ名「TDP-247」を入力して検索してください。
■ ドキュメント
| 名称 | 対応モデル | |
|---|---|---|
| クイックインストールガイド | TDP-247シリーズ |  |
| 取扱説明書 | TDP-247シリーズ | |
| ※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
