MXシリーズ 業務用バーコードプリンタ
MXシリーズ
業務用バーコードプリンタ
販売終了
- 特長
- 仕様
- メンテ動画
- 型番
- ダウンロード
特長
日本語メニュー対応。
タッチパネルなのでそのまま操作ができます。

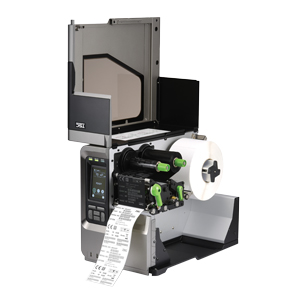

ラベル・リボン収納部分が大きく開くので、消耗品の交換もらくらく
- 512MBフラッシュメモリと512MB SDRAMメモリ
- 最大32GBまで拡張可能なmicroSDフラッシュメモリ
- シリアル、内蔵イーサネット、USB2.0&USBホストインターフェイス標準
- 最大ラベル容量 外径203.2mm(8インチ)
- 最大リボン容量 600m(最大外径90 mm)
- オプションのピールオフ機能モジュール、カッターモジュール
仕様
対応バーコード
- 一次元コード（バーコード）
- Code 39, Code 93, Code128UCC, Code128 subsets A.B.C, Codabar, Interleave 2 of 5, EAN-8, EAN-13, EAN-128, UPC-A, UPC-E, EAN and UPC 2(5) デジット拡張, MSI, PLESSEY, POSTNET, RSS-Stacked, GS1 DataBar, Code 11, China Post
- 二次元コード（QRコード）
- PDF-417, Maxicode, DataMatrix, QR code, Aztec
GPIOインターフェイスアプリケーション(オプション)
GPIOインターフェイスの入出力信号により、シーケンサやパトライト、各種ボタンなどをプリンタに接続し、プリンタのステータス取得や制御を行うことができます。
| 仕様 | MX240P | MX340P | MX640P | |
|---|---|---|---|---|
| 解像度 | 8 ドット/mm (203 dpi) | 12 ドット/mm (300 dpi) | 24 ドット/mm (600 dpi) | |
| 印刷方式 | 熱転写式＆感熱式 | |||
| 最大印字速度 | 457 mm (18インチ)/秒 | 356 mm (14インチ)/秒 | 152 mm (6インチ)/秒 | |
| 最大印字幅 | 104 mm (4.09インチ) | |||
| 最大印字長 | 25,400 mm (1,000インチ) | 11,430 mm (450インチ) | 2,540 mm (100インチ) | |
| ケース | ダイキャストベース/ 大型ビューウィンドウ付きアルミカバー |
|||
| 寸法 | 300 mm (W) x 393 mm (H) x 510 mm (D) | |||
| 重量 | 18 kg | |||
| ロール紙容量 | 外径 203.2 mm (8インチ) | |||
| リボン容量 | 長さ600メートル、最大外径90 mm、1インチコア (内側/外側インク対応) | |||
| リボン幅 | 40 ～ 115 mm | |||
| プロセッサ | 32ビット RISC CPU | |||
| メモリ | 512 MB フラッシュメモリ 512 MB SDRAM microSDカードスロット（最大32 GB） |
|||
| インターフェイス | USB 2.0 RS-232 イーサネット 10/100 Mbps USB ホスト × 2 (前面)（スキャナ/キーボード接続可能） セントロニクス GPIO（オプション） |
|||
| 電源 | 内蔵ユニバーサルスイッチング電源 入力: AC 100-240V, 4-2A, 50-60Hz 出力: DC 5V, 5A; DC 24V, 7A; DC 36V, 1.4A; Total 243W |
|||
| LCD | 16 ビットカラー, 480 x 272 ピクセル, バックライト, 抵抗膜式タッチスクリーン | |||
| スイッチ、ボタン | 電源スイッチ×1 操作ボタン×6 (Menu, Pause, Feed, Up, Down, Select) |
|||
| センサ | 透過ギャップセンサ (位置調整可能) 反射タイプブラックマークセンサ (位置調整可能) ヘッドオープンセンサ リボンエンドセンサ リボンエンコードセンサ メディアキャパシティセンサ |
|||
| リアルタイムクロック | 標準装備 | |||
| 内蔵フォント | 英数字ビットマップフォント（8種） Monotype Imaging® スケーラブル (CG Triumvirate Bold Condensed) フォント（1種） |
|||
| 印字回転 | 0°, 90°, 180°, 270° | |||
| コマンドセット (ファームウェア) |
TSPL-EZ™(EPL、ZPL、ZPL IIエミュレーション搭載) | |||
| 用紙タイプ | 連続紙、ダイカット、ブラックマーク、ファンフォールド、ノッチ （外巻き） | |||
| 用紙幅 | 20 ～ 114 mm | |||
| 用紙厚 | 0.076 ～ 0.305 mm | |||
| 用紙芯直径 | 76.2 mm (3インチ) | |||
| 用紙長 | 3 ～ 25,400 mm | 3 ～ 11,430 mm | 3 ～ 2,540 mm | |
| 温度 | 動作 | 5 ～ 40°C | ||
| 保管 | -40 ～ 60°C | |||
| 湿度 | 動作 | 25 ～ 85% 結露なきこと |
||
| 保管 | 10 ～ 90% 結露なきこと | |||
| 安全企画 | FCC クラス B, CE クラス B, C-Tick クラス B, UL, cUL, TÜV/safety, CCC, CB, BIS, EAC, ENERGY STAR® | |||
| 環境への配慮 | RoHS, WEEE対応 | |||
| アクセサリ | WindowsラベリングソフトウェアCDディスク クイックスタートガイド USBケーブル 電源コード |
|||
| 保証 | プリンタ: 2年間 プリンタヘッド: 25 km (100万インチ)あるいは12ヶ月のいずれか早い方 プラテン: 50 km (200万インチ)あるいは12ヶ月のいずれか早い方 |
|||
型番＜販売終了＞
■ MXシリーズ 業務用バーコードプリンタ
| 型番 | 仕様 |
|---|---|
| MX240P | インダストリアルバーコードプリンタ(200dpi, 4インチ幅, 18インチ/秒, 4.3インチタッチパネルLCD), RS232/USB/セントロニクス/LAN |
| MX340P | インダストリアルバーコードプリンタ(300dpi, 4インチ幅, 14インチ/秒, 4.3インチタッチパネルLCD), RS232/USB/セントロニクス/LAN |
| MX640P | インダストリアルバーコードプリンタ(600dpi, 4インチ幅, 6インチ/秒, 4.3インチタッチパネルLCD), RS232/USB/セントロニクス/LAN |
| MX240P-IRK | インダストリアルバーコードプリンタ(200dpi, 4インチ幅, 18インチ/秒, 4.3インチタッチパネルLCD/内部巻取キット), RS232/USB/セントロニクス/LAN |
| MX340P-IRK | インダストリアルバーコードプリンタ(300dpi, 4インチ幅, 14インチ/秒, 4.3インチタッチパネルLCD/内部巻取キット), RS232/USB/セントロニクス/LAN |
| MX640P-IRK | インダストリアルバーコードプリンタ(600dpi, 4インチ幅, 6インチ/秒, 4.3インチタッチパネルLCD/内部巻取キット), RS232/USB/セントロニクス/LAN |
■ 部品・消耗部品
| 型番 | 仕様 |
|---|---|
| 98-0510010-00LF | プラテンローラ Ass'y |
| 98-0510090-00LF | プリントヘッド Ass'y, 200dpi |
| 98-0510090-01LF | プリントヘッド Ass'y, 300dpi |
| 98-0510090-02LF | プリントヘッド Ass'y, 600dpi |
| MX240P-PEEL | ピールオフキット |
| MX240P-CF | ギロチンカッターモジュール |
| MX240P-GPIO | GPIO Ass'y(パラレルポート付) |
■ ラベル・リボン
| 型番 | 仕様 |
|---|---|
| L-TT059030X-NP-3CR | 熱転ラベルロール紙(NPコート紙), 59 × 30mm, 4500枚巻, ミシン目有り, 3インチコア, 外巻き |
| L-TT106075X-NP-3CR | 熱転ラベルロール紙(NPコート紙), 106 × 75mm, 2000枚巻, ミシン目有り, 3インチコア, 外巻き |
| R-WX110-600M-SR290 | ワックスリボン, 110mm幅, 600m巻 |
| R-WR110-600M-SR790 ＜販売終了＞ |
ワックス/レジンリボン, 110mm幅, 600m巻 |
| R-RS110-600M-SD100 | レジンリボン, 110mm幅, 600m巻 |
| (*1) | ラベルロール紙、ワックスリボンの発注は10巻単位とさせていただきます。 |
| (**) | カスタム仕様ラベルについては、弊社担当者までお問合せください。 |
ダウンロード
本製品のダウンロードは下記サイトに移行いたしました
ダウンロードサイトにて、
製品カテゴリは「全製品」のままで
シリーズ名「MX」を入力して検索してください。
■ ドキュメント
| 名称 | 対応モデル | |
|---|---|---|
| クイックインストールガイド | MXシリーズ |  |
| 取扱説明書 | MXシリーズ | |
■ プログラム
| 名称 | 対応モデル | |
|---|---|---|
| スタンドアローンサンプルプログラム | MX240P | |
| ※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
