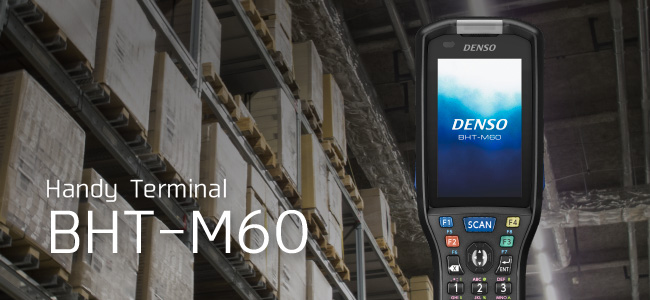

大画面キー搭載Androidターミナル
BHT-M60は高い操作性を備えた大画面堅牢Androidターミナルです。
省スペースに設置可能・進化した読み取り性能
Android™ 10 / Android™13に対応
複数の業務が1台でこなせる拡張性に加え、GPS・コミュニケーションアプリなども活用できます。
4Gによる高速通信対応
4Gに対応し、アクセスポイントの通信範囲外のエリアでの業務でも音声通話・高速データ通信を活用できます。

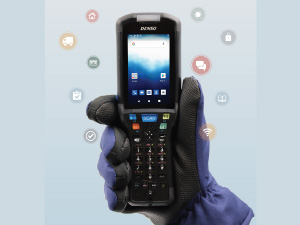

片手で実現する、業務改革
使いやすさを追求した3.2インチ画面×キー付きモデル。手にフィットするデザインで先進機能を片手操作。
rMQRコード®の読み取りに対応
細長く狭いスペースへの印字を実現した、新QRコード「rMQRコード®」の読み取りにも対応。(読み取りには最新ファームウェアへの更新が必要です)

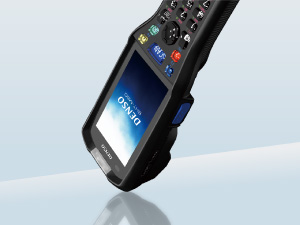

業界最高クラスの超堅牢ボディ
耐衝撃性を追求した構造
高剛性かつ軽量なマグネシウムフレーム、全方位の衝撃を減衰するエラストマバンパーを使用。コンクリートへの落下衝撃にも耐える構造です。業界最高クラスの3.0mの耐落下性能。日々の業務でも安心な1.5m × 60 回以上の耐落下強度。

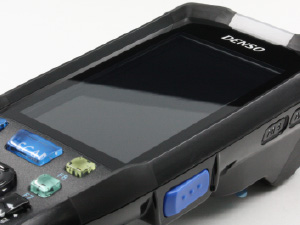

強化ガラス採用で、クリアな視界を実現
ディスプレイには、AGC社の「Dragontrail® Pro」を採用。スクラッチに強く、高い視認性を長期間維持します。
過酷な環境に耐える
保護等級IP67準拠の防水、防塵設計。雨天時の屋外や、粉塵の舞う工場内での作業にも安心してお使いいただけます。
サクサク読み取り、ガンガン動く
新デコードエンジン、高密度センサを搭載し、圧倒的な読み取り性能を実現。
CPUには業界トップレベルのQualcomm® SDM660を採用し、2.2GHGz、Octa-CoreのCPUで高速処理を実現します。快適な読み取りが、日々の業務を効率化します。
”なぞるだけ”の連続読み取り
業界トップレベルのCPUを採用し、従来比3倍となる1秒間に約30枚の高速読み取りを実現。
1点1点読み込んでいた商品棚のラベルも、積み上げられた荷物のコードも、なぞるように連続して読み取れます。
1日がかりで行っていた棚卸の業務も半分以下に短縮でき、時間を創出する事が可能です。
“かざすだけ”の楽々読み取り
1m離れた場所からでも読み取りが楽々
高密度センサを採用し、離れた位置からでも確実にコードを読み取ります。立ったりしゃがんだりを繰り返すことなく、楽な姿勢のまま読み取りが可能。ガラス越しのコードも楽々読み取ることができます。

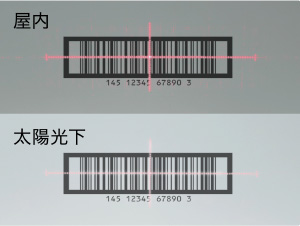

コツいらずで、どこでも狙いやすい
太陽光下でも見やすいレーザーマーカにより、これまで作業しづらかったラップ越しの読み取りや屋外での作業もコツが要りません。

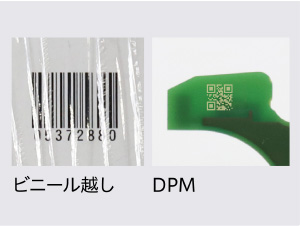

難読コードも確実に
新デコードエンジンと高密度センサ採用。さらに、ユーザーが端末をかざし易い角度、鏡面反射の影響を受けづらい角度から導き出した最適角度設計により、ラップ越し、かすれ、汚れ、ゆがみのあるコード、DPMにも対応可能です。
進化したOCR
新採用のOCRエンジンにより、かすれ、汚れ、ドット、文字高さ違いも確実に認識可能。

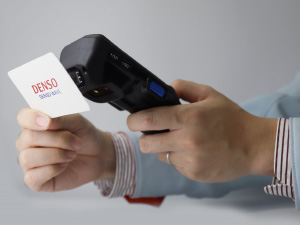

NFCに対応
NFCアンテナを読み取り部に搭載。本人確認用にも活用可能。
ストレスのない、快適な業務
業務スタイルの自由度を向上させる、充電方法の拡充
ダイレクト充電に対応
充電用インターフェイスとして、汎用的なUSBケーブル(Type-C)に対応する事で、モバイルバッテリ等からの充電が可能。PCからファイル転送を行いながらの充電にも対応しています。Qualcomm®Quick Charge™3.0対応アダプタによる急速充電も可能です。

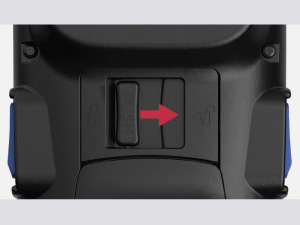

簡単に交換可能なバッテリ
大きなリリースレバーで交換が容易なリムーバブルバッテリ。万が一充電が切れても、業務を止めることなくすぐに交換可能。運用に合わせてお選びいただける2タイプをご用意しています。
バッテリ劣化検知機能
日々のバッテリ容量劣化を端末が検知し、交換時期を事前にお知らせ。電源アクシデントを未然に防ぎます。
充実の通信機能
無線LAN通信速度の向上
I E E E 8 0 2 . 1 1 a c 対応により、通信速度向上。最新のインフラ環境下でも安心してご使用いただけます。
安定した位置情報取得
GPS + 衛星測位システム「みちびき」※対応により、安定した位置情報取得を実現。業務状況等をリアルタイムかつ高精度に管理する事ができます。
※:準天頂衛星システム
使いやすいさで、作業効率向上

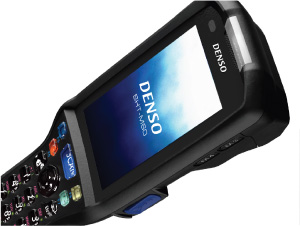

誰でも握りやすいグリップ
ボディのラウンドシェイプと滑り止めテクスチャ、指かけ形状によりグリップ感が向上。キー操作も安定します。

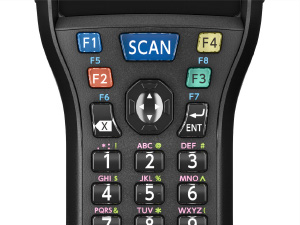

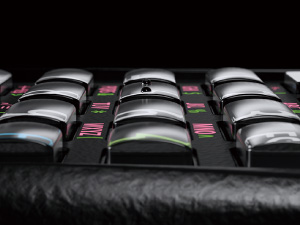

手袋でも押しやすいキーボード
どの指でも押しやすいキー配置とドーム形状キーで、スムーズな入力をサポートします。

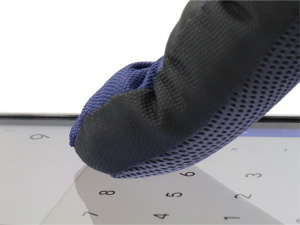

手袋のままスマートに操作
静電容量方式で、手袋をしたまま快適にタッチパネル操作可能。またフィーリングオートセンスにより、手袋操作を自動検出することで、手袋に応じて設定を行う手間を削減します。

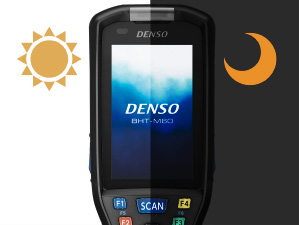

画面を見ながら作業する人のストレス軽減・業務効率化
周辺の明るさに合わせて画面の明るさを自動調整。ストレスを軽減し、業務の効率化に寄与します。
ユニバーサルデザイン
ユニバーサルカラー、ユニバーサルフォントを採用。色覚の多様性に配慮し、できるだけ多くの方にとって使いやすい端末を追求しました。
※:
BHT、QRコード、SQRCは(株)デンソーウェーブの登録商標です。
※:
AndroidはGoogle LLC.の商標です。
※:
Dragontrailは、AGC株式会社の登録商標です。
※:
Qualcomm&Quick Chargeは、Qualcomm Incorporatedの登録商標です。
仕様
対応バーコード
一次元コード(バーコード)
EAN-13/8(JAN-13/8)、UPC-A/E、UPC/EAN(アドオン付き)、Interleaved 2 of 5(ITF)、Codabar(NW-7)、CODE39、CODE93、CODE128、GS1-128(EAN-128)、Standard 2 of 5(STF)、GS1 DataBar(RSS)
二次元コード(QRなど)
QRコード®、マイクロQRコード、SQRC®、PDF417、マイクロPDF417、Maxiコード、DataMatrix(ECC200)、GS1 Composite, 他
OCR
対応(要OCRライセンス)

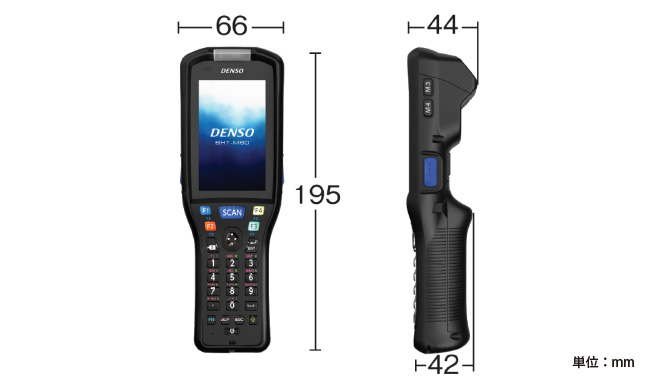

寸法図
仕様
項目
仕様
OS
Android 10 / 13
CPU
Qualcomm® SDM660 64 bit 2.20 GHz(Octa-Core)
メモリ
4GB RAM
64GB FLASH
拡張メモリ
microSD(SDHC、SDXC(~128 GB))SDHC、Speed class 4 support
ディスプレイ
3.2インチWVGA(480×800ドット)(※1)
液晶ドットマトリックスディスプレイ(カラー)
バックライト:白色LED
読み取り部
エリアセンサ
最小分解能
2次元コード:0.127 mm
バーコード :0.076 mm
マーカ
クロスガイドマーカ
インディケータ
青色LED、スピーカ、バイブレータ
キー
27キー(電源キー含む)+十字カーソルキー+3トリガキー
タッチスクリーン
Dragontrail® Pro(※2) 静電容量式マルチタッチ/グローブタッチ/水滴誤動作防止対応
カメラ
リア:13MPオートフォーカス with LED light
マイク・レシーバ
あり(※3)
スピーカ
90dB以上 10㎝にて(2.8kHz)
センサ
Gセンサ、ジャイロ、近接センサ、照度センサ、地磁気センサ
メインバッテリ
リチウムイオンバッテリ
無線充電
なし
USB充電
Qualcomm® Quick Charge™3.0準拠
動作時間(※6)(※7)
BT2S(1900 mAh):約14時間
BT2(3200 mAh):約24時間
動作温度(※4)
-20~50℃
動作湿度
5~95%RH(結露・結氷のなきこと)
保護等級(※5)
IP65、IP67
耐落下強度(※5)
コンクリート上3.0m、1.5m×60回以上
重量(バッテリ含む)
約305 g(BT2S含む)
約320 g(BT2含む)
保証
1年(バッテリ・アクセサリ除く)
※:メーカ登録で保証3年
無線通信
項目
BHT-M60-QW
無線LAN モデル
BHT-M60-QWG
無線LAN+無線WAN モデル
WLAN適合規格(※8)
IEEE802.11a/b/g/n/ac準拠、MU-MIMO 2×2
WLAN周波数(※9)
5GHz帯(W52, W53, W56)、2.4GHz帯(1~13ch)
WLANセキュリティ
暗号化:OPEN/Enhanced Open/WEP(40/128)/TKIP/AES WPA認証:WPA/WPA2/WPA3 ユーザ認証:PSK/EAP-TLS/PEAP
無線WAN適合規格(※9)
―
対応 : W-CDMA/LTE,VoLTE
FDD-LTE (4G) - Bands 1, 3, 8, 19, 26, 28
W-CDMA/UMTS/HSPA/HSPA+ (3G) - Bands 1, 6, 8, 19
GPS
―
A-GPS/GLONASS/QZSS/BeiDou/Galileo
Bluetooth®
Android™ 10
Bluetooth®Ver5.1+EDR/LE(対応Profile:RFCOMM/A2DP/AVCTP/ACDTP/GVDP/AVRCP/DUN/DI/HFP/HID/HSP/IOP/MAP/OPP/BNEP/PAN/PBAP/SAP/SPP/HOGP/SCPP)
Android™ 13
Bluetooth®Ver5.1+EDR/LE(対応Profile:RFCOMM/A2DP/AVCTP/ACDTP/GVDP/AVRCP/DI/HFP/HID/HSP/IOP/MAP/OPP/BNEP/PAN/PBAP/SAP/SPP/HOGP/SCPP)
ケーブルI/F
USB Ver.2.0(USB Type-C)
NFC(※10)
ISO/IEC14443A&B、FeliCa、ISO/IEC15693(RFID)
SIM
―
Nano SIM×1
※1
液晶パネルは精密度の高い技術で製造しています。有効画素数は99.99%以上ですが、0.01%以下の画素欠けや常時点灯するものがありますので、ご了承ください。
※2
Dragontrail® ProはAGC株式会社の登録商標です。
※3
ヘッドセットやヘッドフォンは、USB Type-C経由で接続可能です。USB Type-C-Audio Jack変換ケーブル(3.5㎜)は別売りです。
※4
充電時は0~40℃となります。
※5
常温での試験値であり保証値ではありません。
※6
動作時間は常温での参考値であり、使用条件により変化します。
※7
JEITA HT標準動作モードGに基づいて測定しており、動作環境、システム設定により変動します。
※8
電波法によりW52,W53は屋外利用禁止です(法令により許可された場合を除く)。
※9
実際の動作チャンネル/周波数やバンド幅は、各地域の規制および承認機関により異なります。
※10
NFC機能は、事前に運用されるカードにて十分な読み取りテストを頂いた上、ご使用ください。
※11
Android™ 13は「DUN」に対応していません。
※11
OSのアップグレードについては、DENSO WAVE社のダウンロードサイトからSDKをダウンロードしていただき、SDK内の「Android10からAndroid13への更新マニュアル_X版.pdf」を参照して対応ください。ダウンロードには製品お登録が必要です。また、ダウングレードにつきましてはサポート外です。
型番
導入支援特別セット
BHT-M60 Android ハンディターミナル
セット内容
本体(WELCOMアプリライセンス付き、型番により通信仕様が異なる)
標準バッテリ
USB通信ユニット(型番により異なる)
USBケーブル
ACアダプタ(型番により異なる)
ドキュメント(取説は未同梱)
※:通信ユニット、ACアダプタはセットによって写真と異なります。
※:取説はDENSO WAVE社サイトからダウンロード。
型番
仕様
BHT-M60-QW-WSET
BHT-M60-QW導入支援特別セット(WELCOMアプリライセンス付)
セット内容
本体 無線LANモデル(BHT-M60-QW-A10)
標準バッテリ(BT2S)
USB通信ユニット(CU-M60U)
USBケーブル(CB00-US1500/4A-4C)
ACアダプタ(AD3-1012/3000-02)
BHT-M60-QW-WSET-Q
BHT-M60-QW導入支援特別セット(WELCOMアプリライセンス付)
セット内容
本体 無線LANモデル(BHT-M60-QW-A10)
標準バッテリ(BT2S)
USB通信ユニット(QC3.0対応)(CU-M60UQ)
USBケーブル(CB00-US1500/4A-4C)
ACアダプタ(AD8-1000)
BHT-M60-QWG-WSET
BHT-M60-QWG導入支援特別セット(WELCOMアプリライセンス付)
セット内容
本体 無線LAN+無線WANモデル(BHT-M60-QWG-A10G)
標準バッテリ(BT2S)
USB通信ユニット(CU-M60U)
USBケーブル(CB00-US1500/4A-4C)
ACアダプタ(AD3-1012/3000-02)
BHT-M60-QWG-WSET-Q
BHT-M60-QWG導入支援特別セット(WELCOMアプリライセンス付)
セット内容
本体 無線LAN+無線WANモデル(BHT-M60-QWG-A10G)
標準バッテリ(BT2S)
USB通信ユニット(QC3.0対応)(CU-M60UQ)
USBケーブル(CB00-US1500/4A-4C)
ACアダプタ(AD8-1000)
※:
Android13モデルは「-WSET」の前に「-A13」をつけてください。
例):BHT-M60-QW-WSETの場合、Android13モデルは「BHT-M60-QW-A13-WSET」
通常型番
BHT-M60 Android ハンディターミナル
セット内容
本体(WELCOMアプリライセンス付き)
ハンドストラップ
ドキュメント(取説は未同梱)
※:本体のみです。バッテリや通信ユニット、ACアダプタは別売です。
※:取説はDENSO WAVE社サイトからダウンロード
型番
仕様
BHT-M60-QW-A10
Android10 ターミナルセット(本体・ハンドストラップ・操作ガイド), 2D/Bluetooth/Wifi/リアカメラ/NFC バッテリ別売
BHT-M60-QWG-A10
Android10 ターミナルセット(本体・ハンドストラップ・操作ガイド), 2D/Bluetooth/LTE/Wifi/リアカメラ/NFC バッテリ別売
BHT-M60-QW-A13
Android13 ターミナルセット(本体・ハンドストラップ・操作ガイド), 2D/Bluetooth/Wifi/リアカメラ/NFC バッテリ 別売
BHT-M60-QWG-A13
Android13 ターミナルセット(本体・ハンドストラップ・操作ガイド), 2D/Bluetooth/LTE/Wifi/リアカメラ/NFC バッテリ 別売
通信ユニット
型番
仕様
CU-M60U
USB通信ユニット(予備バッテリ充電機能付),
ACアダプタUSBケーブル別売
※ACアダプタ:AD3-1012/3000-02
ケーブル:CB00-US1500/4A-4C
CU-M60UQ
USB通信ユニット(QC3.0対応アダプタ用 予備バッテリ充電機能なし),
ACアダプタ/USBケーブル別売
※ACアダプタ:AD8-1000
ケーブル:CB00-US1500/4A-4C
CU-M60L
LAN通信ユニット,
ACアダプタ別売
※ACアダプタ:AD3-1012/3000-02
USB通信ユニット
USB通信ユニットは2種類あります。それぞれ本体の充電が可能ですが、下記の違いがあります。

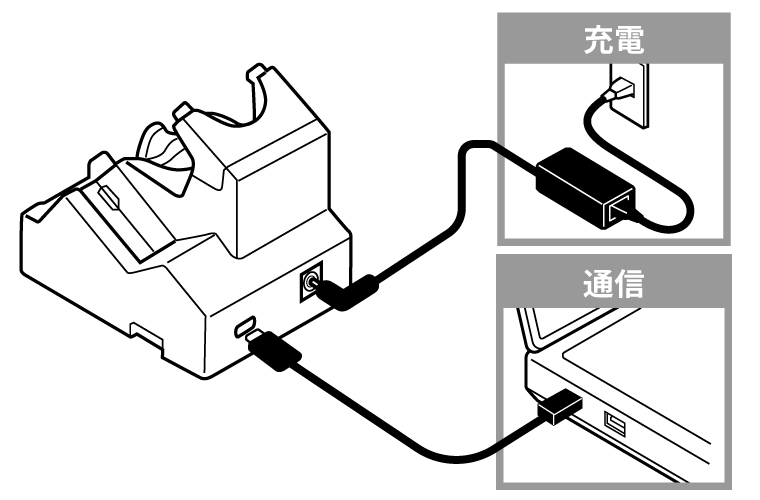

CU-M60U
電源ケーブル、通信ケーブル(USB)それぞれを接続します。
ACアダプタは「AD3-1012/3000-02」になります。 予備バッテリの充電も可能です。

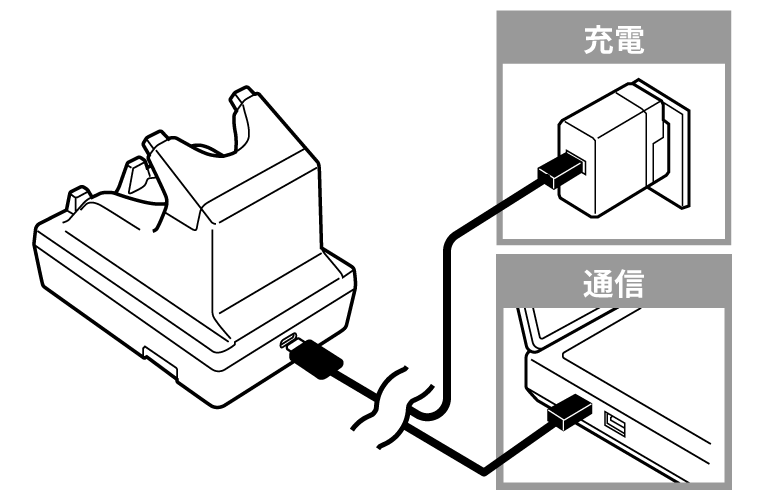

CU-M60UQ
USBケーブルが充電/通信を兼ねています。
ACアダプタは「AD8-1000」になります。
予備バッテリは充電できません。
オプション/アクセサリ/消耗品
型番
仕様
BT2S
標準バッテリ 1900mAh
BT2
大容量バッテリ 3200mAh
CH-M60-4
本体4連充電器,
ACアダプタ別売
※ACアダプタ:AD3-1012/3000-02
CH-BT1-4
4連バッテリ充電器,
ACアダプタ別売
※ACアダプタ:AD3-1012/3000-02
CH-BT2
バッテリ単体充電器
ACアダプタ別売
※ACアダプタ:AD3-1012/3000-02
CB00-US1500/4A-4C
PC-CU接続用TYPE-C/USB-Aケーブル
CB00-US100/3-4C(※1)
USB TYPE-C/AUDIO-JACK変換ケーブル
AD3-1012/3000-02
ACアダプタ
AD8-1000
Quick Charge3.0対応ACアダプタ
※対応USBケーブル CB00-US1500/4A-4C別売
PNBHT-1700
スタイラスペン10本セット
HSBHT-300/800
ハンドストラップセット BHT-1700/1800共通
WHBHT-M60S40S30
M60/S40/S30用腰ケース
※1:
本体にヘッドセット・ヘッドフォン等を装着する場合、当変換ケーブルが必要です。
Android用ソフトウェア
型番
仕様
BHT-OCR
OCRモジュールライセンス
※1台につき1ライセンス必要
※
標準アプリとして「BHT OCR」がインストールされていますが、読み取りデータを利用するための SDKを使ったOCRアプリ開発・キーボードインターフェイス等の連携につきましては、ライセンスを購入いただきアクティベーションをした後に可能になります。
特長
仕様
型番
UHF RFID
(オプション)
保守・サポート・注意事項
※:プリンタ専用のWELCOM 5年安心保守プログラムは保証対象が異なりますのでご確認ください。
WELCOMアプリ 対応製品
本製品にはWELCOMアプリの使用ライセンスが付属しています
WELCOMアプリとは
WELCOMアプリとは、WELCOMの業務アプリ群で在庫管理や画像撮影、照合、ウェッジアプリなど がラインナップされており、用途に合ったアプリを利用できます。
弊社から購入(出荷)された対応製品には使用ライセンスが1つ付与されています。1ライセンスで複数のWELCOMアプリが使えます。
※ 同じアプリを複数の端末にインストール場合は、端末毎にライセンスが必要になりますので、弊社までお問合せいただき、追加ライセンスをご購入ください。
