あらゆる業務に対応したバーコードリーダ
高分解能によって細小バーコードを読み取れるのはもちろん、データ編集機能によって出力フォーマットを設定することができ、あらゆるアプリケーションに即対応可能です。
また、右ALTキー、テンキー、エンターキーの送信や多彩なシリアルコマンドに対応しています。

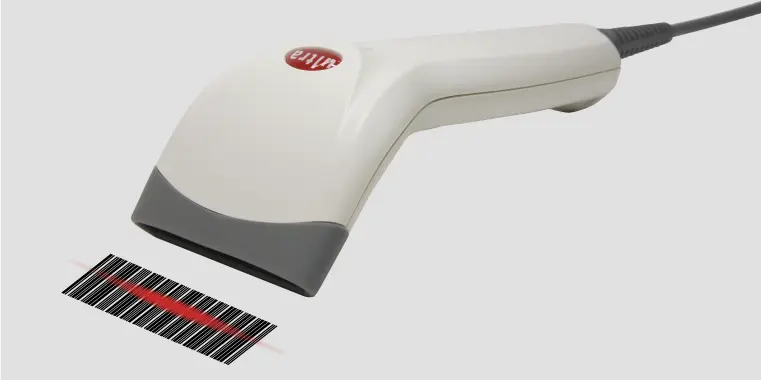

近距離読みから離し読みまで対応
タッチ読み取りだけでなく、少し離しても読み取れるので作業がスムーズです。また、離すことで幅のあるバーコードの読み取りにも対応できます。

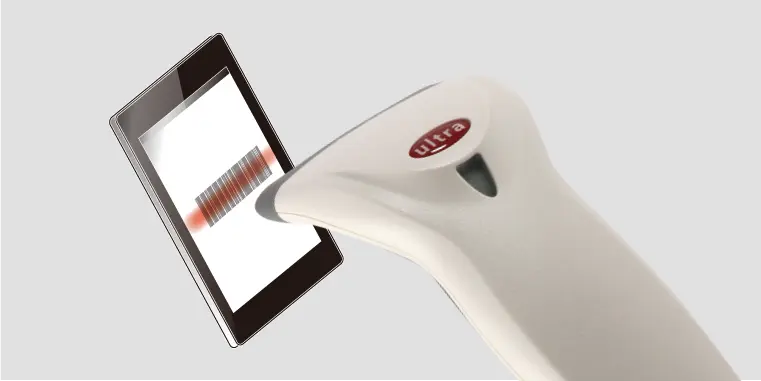

液晶画面バーコード読み取り対応
一般的なバーコードはもちろん、医療現場で使用されるGS1-128コードも読み取ります。 また、スマートフォンやタブレット画面のバーコードも読み取ります。

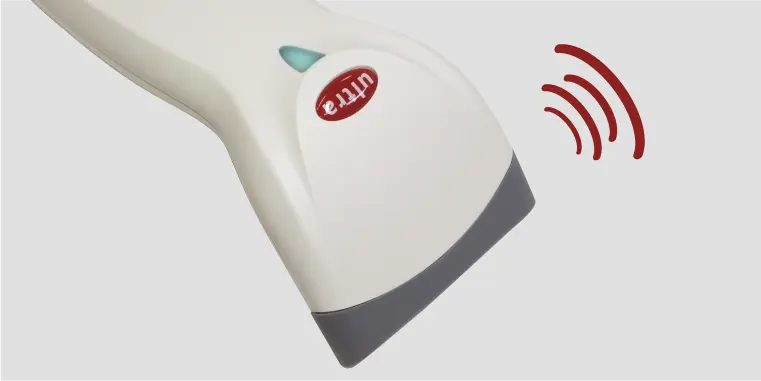

LED表示とブザー音搭載
騒音の出る環境でもバーコードの読み取りをLED表示とブザー音で確認することができます。
利用者限定機能を搭載
利用者限定機能を使うと、登録した人だけがultra-3220を使えます。
照合機能
照合ができます。照合結果はエラービープ音でPCが無くてもわかります。
GS1コード編集機能（出力データ）
GS1-128/GS1 DataBarの出力データ（PCなどの接続機器へ送り出すデータ）のフォーマットが設定できます。
便利な機能

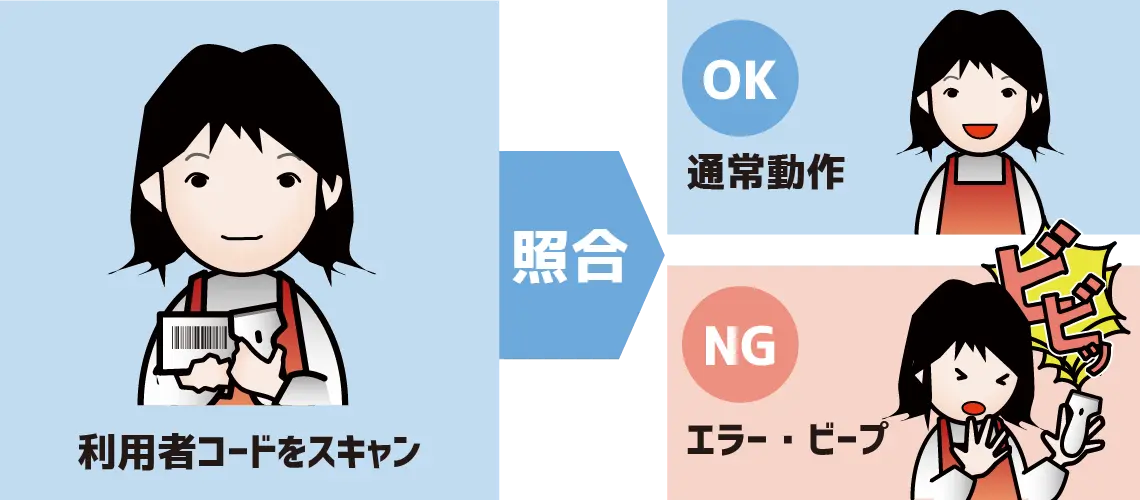

利用者限定機能
利用者限定機能を使うと、登録した人だけがultra-3220を使えます。
アイドル状態が続くと、利用者バーコードの再スキャンが必要になります。
ultra-3220を接続した機器の利用者制限にも使用できます。

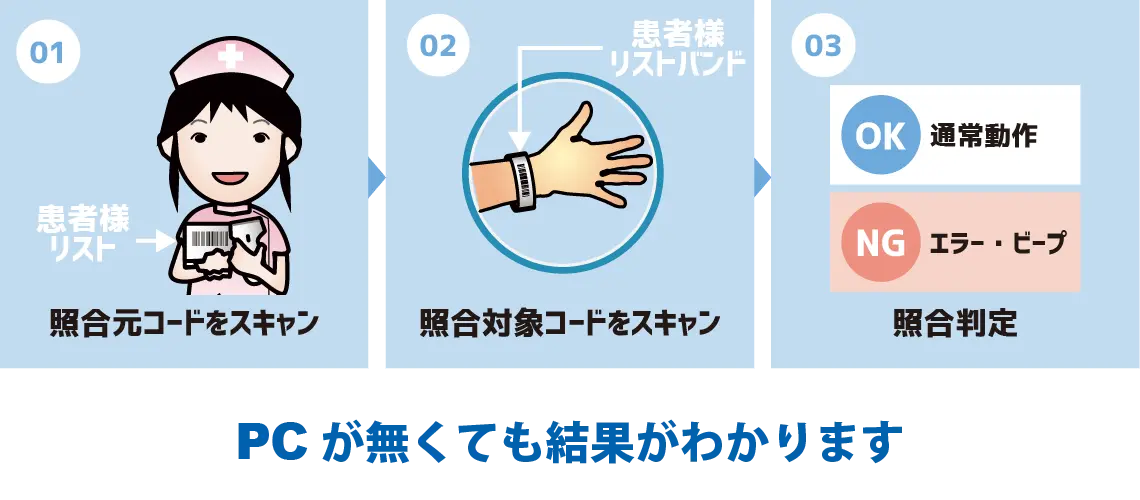

バーコード照合判定機能
照合機能は最初に読み取ったバーコードと次に読み取ったバーコードを照合し、OK/NG の判定を行います。
医療現場では誤投与防止など、人為ミスの防止に役立っています。
読み取りデータの出力編集機能（GS1コード）
GS1-128/GS1 DataBarの出力データ（PCなどの接続機器へ送り出すデータ）のフォーマットを成形できます。
アプリケーションに応じた形に編集でき、データの抽出が効率的になります。
- GS1コードとは
- GS1 とは、製造年月日、消費期限、有効期限、ロット番号、重量、梱包番号、 発注番号など、様々なデータの先頭にアプリケーション識別子（AI）を付け てデータ項目を管理するバーコードです。
編集機能を使うことで、より効率的にデータを抽出する事が可能になります。
出力フォーマット例
- ・AI をカッコで囲む
- （01）97847973029746（10）4011（15）080925（30）5000（17）090811<CR>
- ・AI をカンマにして区切る
- 97847973029746，4011，080925，5000，090811<CR>
- ・AI をTAB キーにして区切る
- 97847973029746<TAB>4011<TAB>080925<TAB>5000<TAB>090811<CR>
- ・AI をSTX/ETX キーで囲む
- <STX>97847973029746<ETX><STX>4011<ETX><STX>080925<ETX><STX>5000<ETX><STX>090811<ETX><CR>
- ・AI を異なるキーで区切る
- 97847973029746<TAB>4011<CR>080925<CR><LF>5000<@><@>090811< 右ALT>
仕様
対応バーコード
- コード39, インターリーブド25, コーダバー(NW7), コード93, コード128, JAN/EAN/UPC, GS1 DataBar, 他
仕様
| 項目 | 仕様 |
|---|---|
| 光源 | 625nm 赤色LED |
| センサ | リニアCCDセンサ |
| インディケータ | 1色発光LED(青), ブザー(音色・長さ設定可能) |
| 走査速度 | 200スキャン/秒 |
| 分解能 | 0.0762mm Min.(3mil) |
| 最小PCS | 30% (UPC/EAN 100%) |
| 読取深度 | 0~100mm（NB=0.33mm） |
| インターフェイス | USB（HID,COM）,RS232 |
| 電源電圧 | DC5V +/-10% |
| 消費電流 | 動作時： 90mA avg., 150mA max. スタンバイ時： 55mA typ |
| 動作温度 | 0 ~ 50℃ |
| 保管温度 | -20 ~ 60℃ |
| 湿度 | 5% ～ 95% 氷結･結露無し |
| 耐外乱光 | 蛍光灯下6,000 lux max. |
| 外形寸法 | 161.5mm(L) x 72.5mm(W) x 55.2mm(H) |
| 重量 | 91g(ケーブル除く) |
| EMC 規格 | CE & FCC DOC compliant, VCCI, BSMI, UKCA |
型番

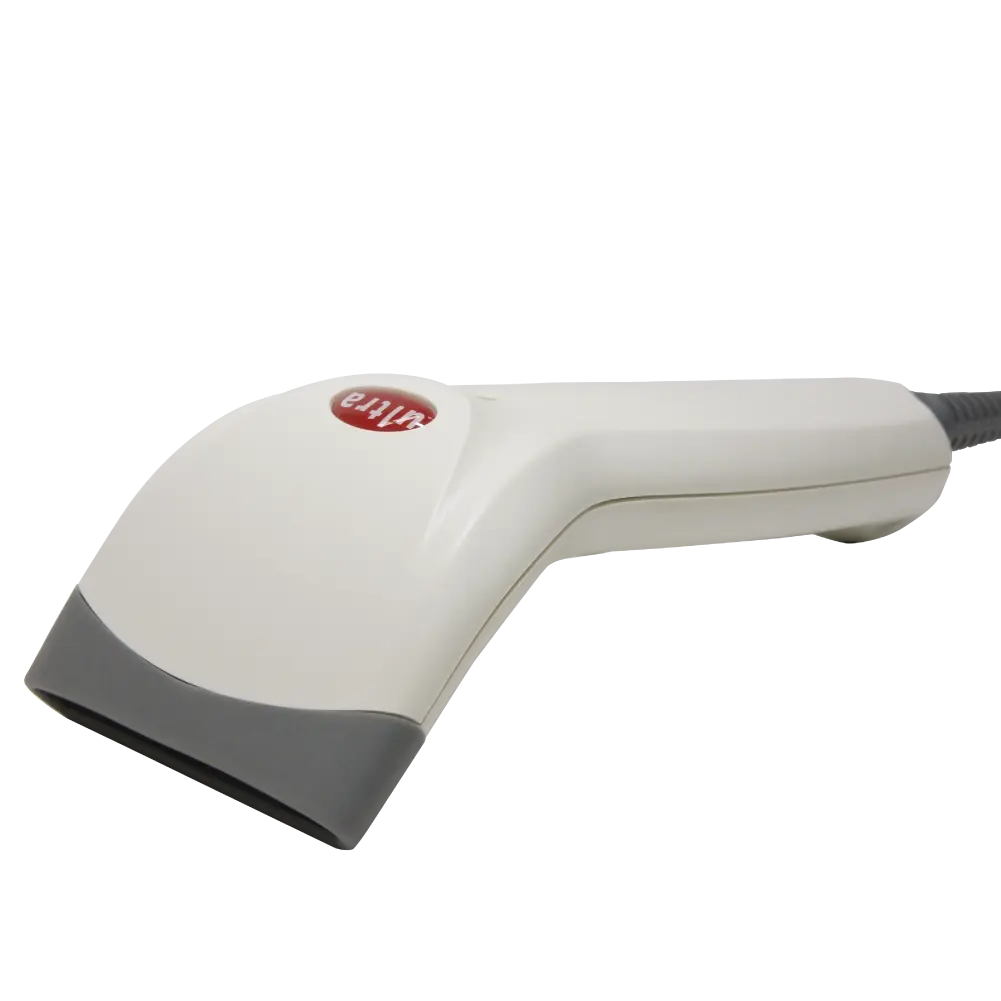

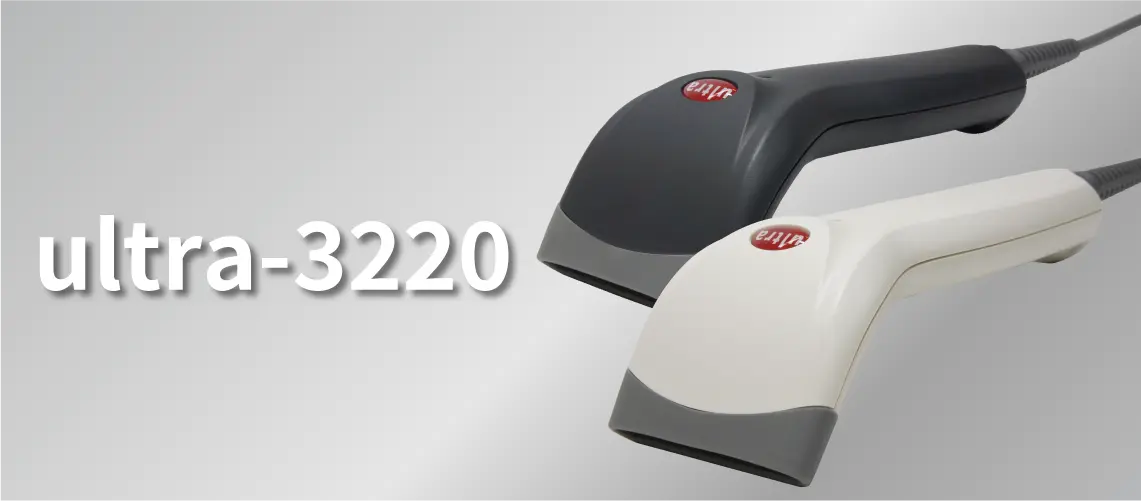

型番：MODEL ultra-3220 浮上読取対応タッチ式バーコードリーダ
セット内容
- 本体
- ドキュメント
| 型番 | 仕様 |
|---|---|
| ultra-3220-U(※1) | 浮上読取対応タッチ式バーコードリーダ, ホワイト, USB I/F, 約2m |
| ultra-3220-R | 浮上読取対応タッチ式バーコードリーダ, ホワイト, RS232C I/F, Dsub9F , 約2m |

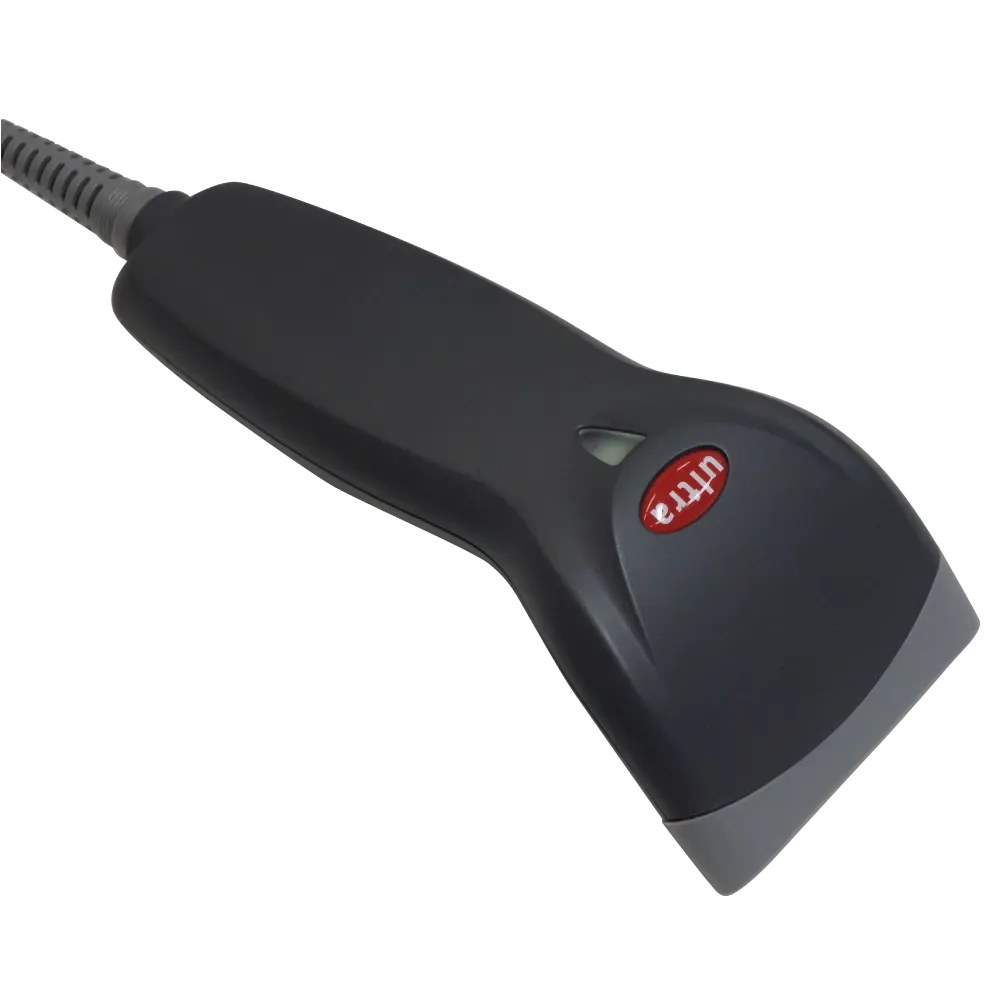

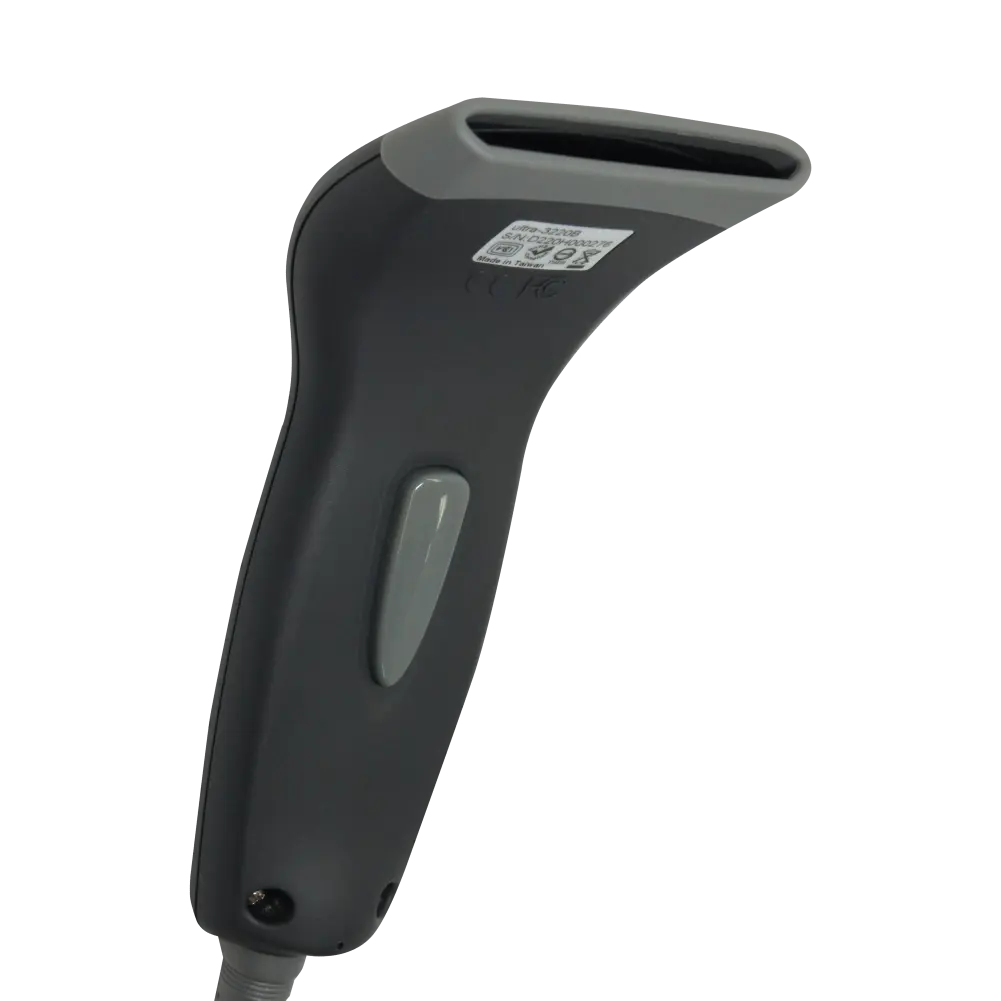

| ultra-3220B-U(※1) | 浮上読取対応タッチ式バーコードリーダ, ブラック, USB I/F, 約2m |
| ultra-3220B-R | 浮上読取対応タッチ式バーコードリーダ, ブラック, RS232C I/F, Dsub9F , 約2m |
| (※1) | USBキーボードインターフェイス(HID)とUSBバーチャルCOMインターフェイスに対応しています。 Windows 10/11に対応しています。 |
| (※※) | メモ帳やEXCELといったアプリケーションソフトのカーソル位置にデータを入力したい場合は、 キーボードインターフェイス又はUSBインターフェイス(USBキーボードインターフェイス)をご利用ください。 RS232CやUSBバーチャルCOMインターフェイスは動作が異なりますのでご注意ください。 |
オプション
-
RS232Cリーダ用
ACアダプタ (PS5V-A50M) -

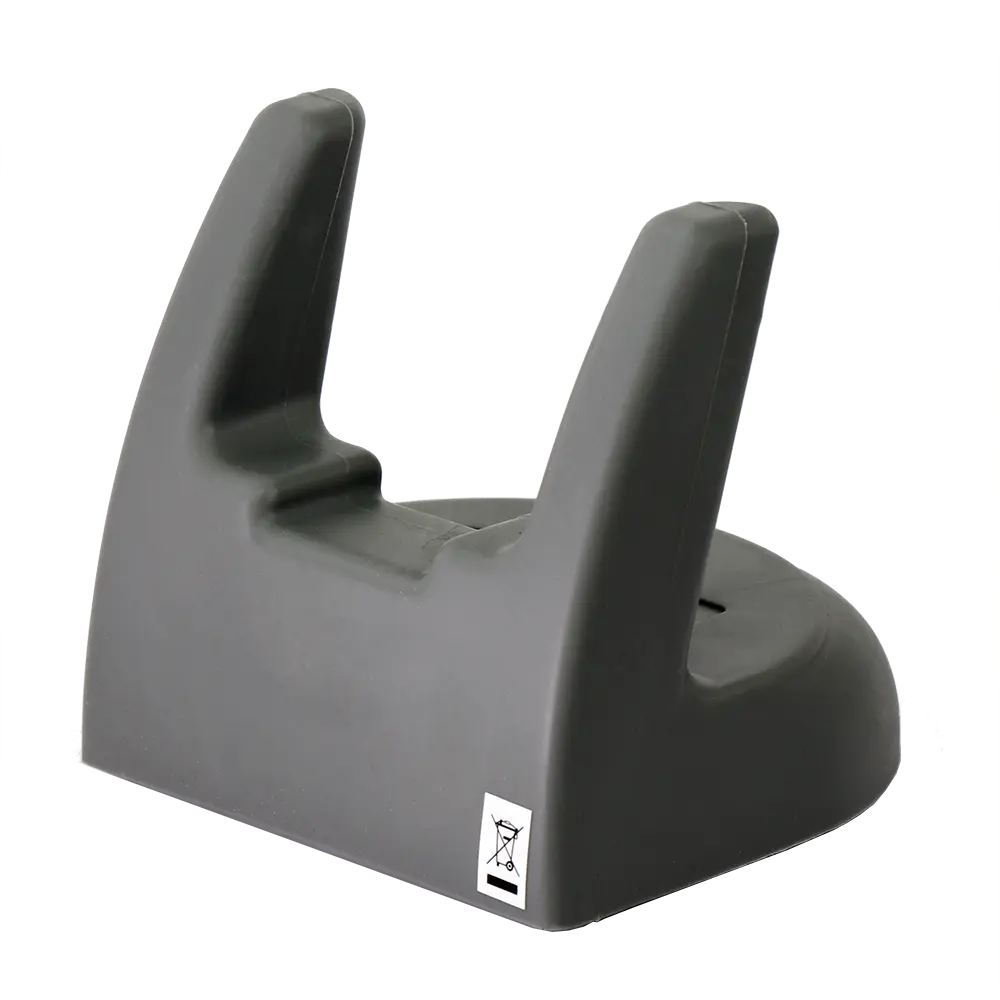

バーコードリーダホルダ(HLDR-1)
| 型番 | 仕様 |
|---|---|
| PS5V-A50M | RS232Cリーダ用ACアダプタ |
| HLDR-1 | デスクトップ設置/壁掛設置対応バーコードリーダホルダ |
- 特長
- 便利な機能
- 仕様
- 型番
※ 改良の為、予告無く外観・仕様を変更する場合があります。
※ 各製品名・社名は該当各社の商標又は登録商標です。
