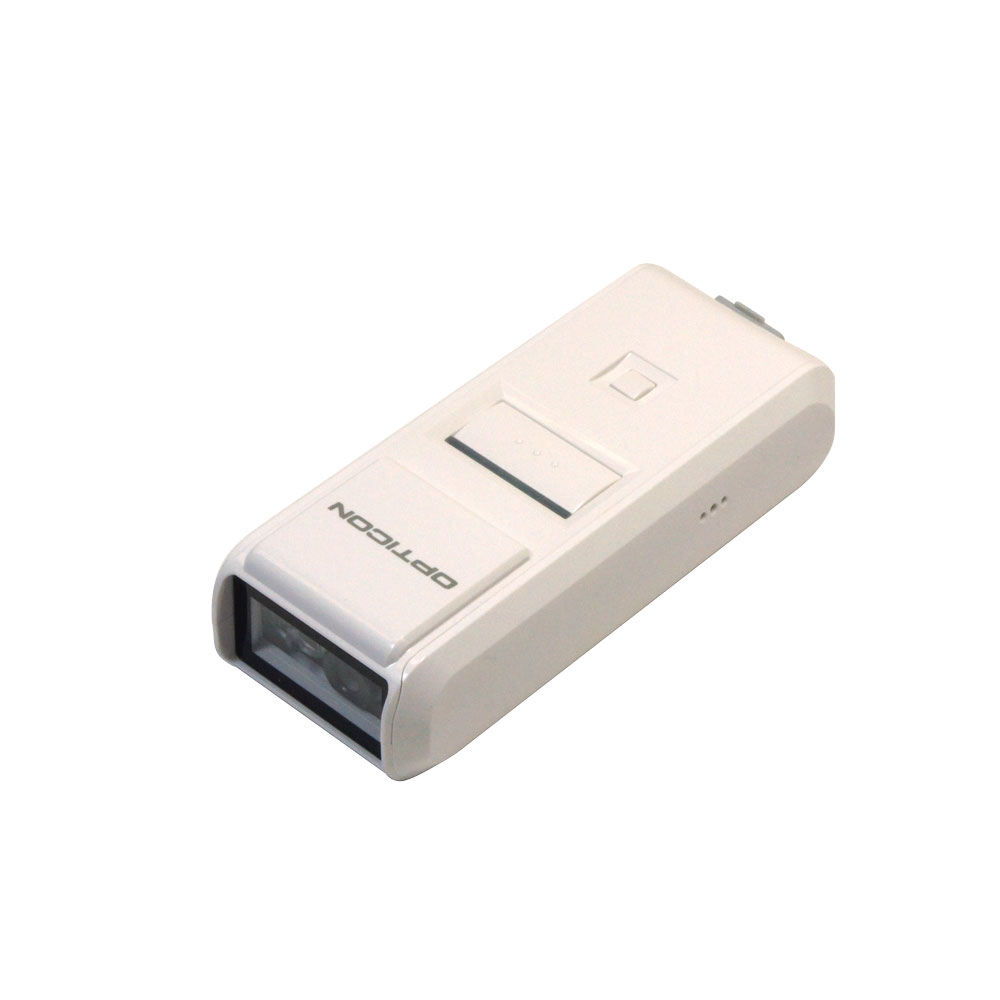

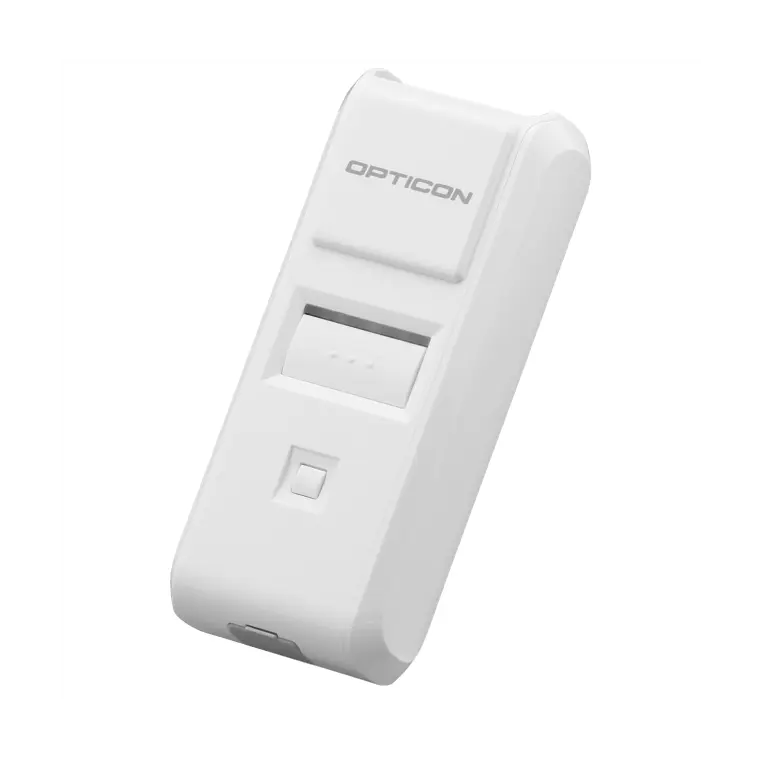

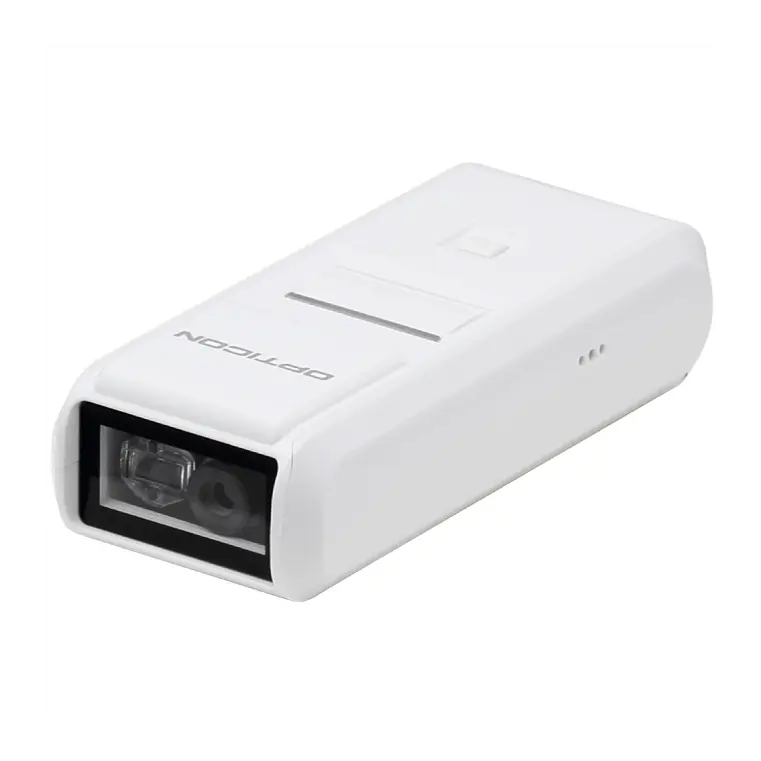

Bluetooth搭載 超コンパクトサイズのデータコレクタ
洗練されたデザインに高い堅牢性を兼ね備えており、どこにでも手軽に持ち運び快適にご使用いただけます。タブレットPC、スマートフォンなど Bluetooth 対応機器をベースにした運用に最適です。
超コンパクトサイズ

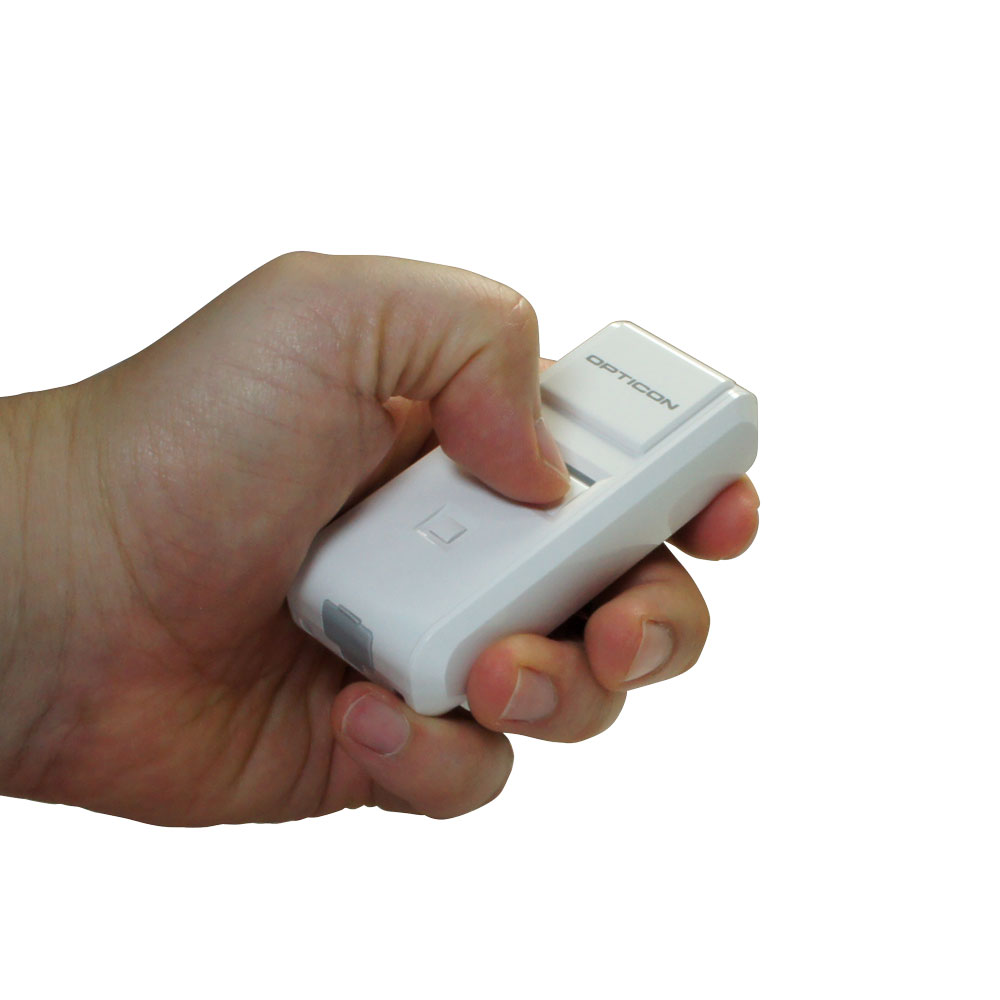

重さ僅か 52 g の手のひらサイズ。携帯に便利で、ポケットの中や首から提げて手軽に持ち運ぶことができます。小型軽量ながら保護構造 IP42 / 耐落下強度 1.5 m と十分な耐環境性能を備えているため、屋外使用でも安心です。
優れた読み取り性能 / LED エイミング
小型 1D CCDスキャンエンジンを内蔵。
- 液晶画面に表示されたバーコードの読み取りが可能です。
- 鮮明な赤色 LED シングルラインエイミングにより、高視認性を実現しました。読み取り位置を容易に認識することができます。
選べるデータ送信方法
バーコード読み取り後、データは Bluetooth または USBインターフェイス経由で接続機器に転送されます。読み取りデータは、リアルタイムに送信またはデータ蓄積後に一括して送信することができます。
Bluetooth通信
接続機器として PC、タブレット PC、スマートフォンなどBluetooth を搭載した多くの機器に対応しています。読み取りデータをモバイル機器で扱えるため、お使いのモバイル機器そのものをハンディターミナル、PC-POS、検品端末など管理システムとしてご使用頂けます。Bluetooth のプロファイルは、SPP および HID を実装しています。
OPN時間設定
下記WEBページのショートカットを作成し読み取ることで、OPN-4000inの時間を正しく設定することが出来ます(日本時間)。WEB表示設定のためWindows、Android、iOSなどOSに依存しないで設定が可能となります。

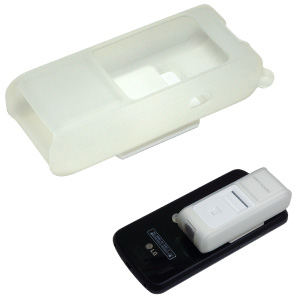

シリコン製保護カバー
(オプション)
保護カバー底面にシール付、スマートフォンに取り付けて業務が可能です。
InfoHunter™ Plus for Smart Phone ！Androidで即業務が可能 ！
Androidスマートフォン/タブレット専用 データ収集サポートアプリ「InfoHunter™ Plus」と連携すれば、機動力のある業務が遂行できます。
- 最大10個の入力項目を設定できる
- コード･数量･画像(カメラ)の収集が可能
- マスタ参照
- 収集データのFTP送信
- 収集データのメール送信
- 収集データのプリンタ出力
仕様
対応バーコード
- 一次元コード（バーコード）
- JAN, EAN, UPC-A, UPC-E, NW-7 (Codabar), Industrial 2 of 5, Interleaved 2 of 5, Code 11, Code 39, Code 93, Code 128 等

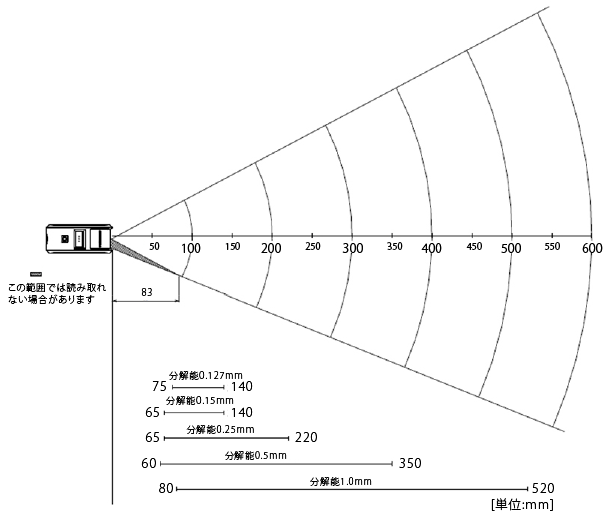

読み取りフィールド
寸法図
仕様
SPP接続
| 項目 | OPN-4000i | OPN-4000n |
|---|---|---|
| iOS(MFi) | 〇 | - |
| Android | 〇 | 〇 |
| windows PC | 〇 | 〇 |
| ※ | SPP接続での対応OSです。HID接続の場合は、上記OSすべて対応しております。 |
| 項目 | 仕様 | |
|---|---|---|
| 温度 | 動作 | 0 ～ 50 ℃ |
| 保管 | -20 ～ 60 ℃ | |
| 湿度 | 動作 | 20 ～ 85%RH (非結露、非氷結) |
| 保管 | 20 ～ 85%RH (非結露、非氷結) | |
| 対外乱光 | 蛍光灯 | 10,000lx 以下 |
| 太陽光 | 100,000lx 以下 | |
| CPU/メモリ | CPU 32ビット CISC 96MHz FROM 512KB+32KB, SRAM 96KB FROM ストレージ 1MB |
|
| 防塵防滴 | IP42相当 | |
| 耐静電気 | ±15 kV(非破壊) | |
| 耐落下 | 高さ1.5mからコンクリート床面に自然落下し、動作に異常が無いこと(6面3サイクル) | |
| 重量 | 約52g | |
| 寸法 | 83.0(D) x 36.0(W) x 21.5(H) mm | |
| 保証 | 1年間 | |
表示/入力部
| 項目 | 仕様 |
|---|---|
| LED | 赤/緑(2色)×2,青色×1 |
| ブザー | 音量(3 段階), 音程調整可能 |
| キー | 2 キー: トリガ、ファンクション |
電源部
| 項目 | 仕様 |
|---|---|
| 電源 | リチウムポリマ充電池 3.7 V 600mAh(typ.) |
| 連続使用時間(※1) | 連続動作25 時間以上 |
| 充電方法 | USB |
| 動作(充電)電圧 | 4.5~5.5V |
| 消費電流(充電時) | 500mA 未満 |
| ※1 | 下記の条件での参考値であり、保証値ではありません。 ・Bluetooth 常時接続 ・10秒に2回ﾊﾞｰｺｰﾄﾞ読み取り |
読み取り部
| 項目 | 仕様 |
|---|---|
| 読み取り方式 | CCDリニアイメージセンサ |
| 光源 | 赤色 LED × 1 個 |
| 湾曲読取 | R ≧ 15 mm (JAN-8) R ≧ 20 mm (JAN-13) |
| PCS値 | 0.3 以上 |
| 最小分解能 | 0.1 mm (Code 39、PCS 0.9 の場合) |
| ピッチ/スキュー/チルト | ±50/±65°(デッドゾーン±8°は除く)/±25° |
| 読み取り画素数 | 1500 画素 |
| 視野角 | 水平: 約 50° |
安全規格
| 項目 | 仕様 |
|---|---|
| LED 安全規格 | IEC 62471-1 リスク免除グル-プ |
| 公的規格 | 環境負荷:RoHS 指令準拠 EMC R&TTE指令、FCC、VCCIクラスB準拠、工事設計認証(電波法) |
| その他 | Bluetooth ロゴ認証、MFi ライセンス (OPN-4000i のみ) |
RTC
| 項目 | 仕様 |
|---|---|
| 内容 | 年月日時分秒 |
| 誤差 | 月差 ±90 秒以下 |
無線通信部
| 項目 | 仕様 | |
|---|---|---|
| Bluetooth | プロファイル | SPP / HID MFi(RFCOMM) :OPN-4000iのみ |
| 通信距離(※2) | 10m | |
| 接続構成 | 1対1通信 | |
| 動作モード | マスターモード、スレーブモード | |
| セキュリティ | 認証、暗号化あり | |
| USB | 転送速度 | Full-Speed 12 Mbps (HID/COM) Hi-Power Bus-powered 対応 |
| I/F | バーチャルCOM |
|
| ※2 | 電波の特性上、周囲の電波状況･障害物･設置環境により異なります。 弊社では、事前に実機によるテストをお勧めしております。 |
型番
型番：OPN-4000i/n CCDバーコードデータコレクタ
セット内容
- 本体
- USBケーブル
- ネックストラップ
- ドキュメント
| 型番 | 仕様 |
|---|---|
| OPN-4000i-WHT | CCDバーコードデータコレクタ, 白, SPP/HID/MFi(RFCOMM) |
| OPN-4000n-WHT (案件対応) |
CCDバーコードデータコレクタ,白,SPP/HID |
オプション
-

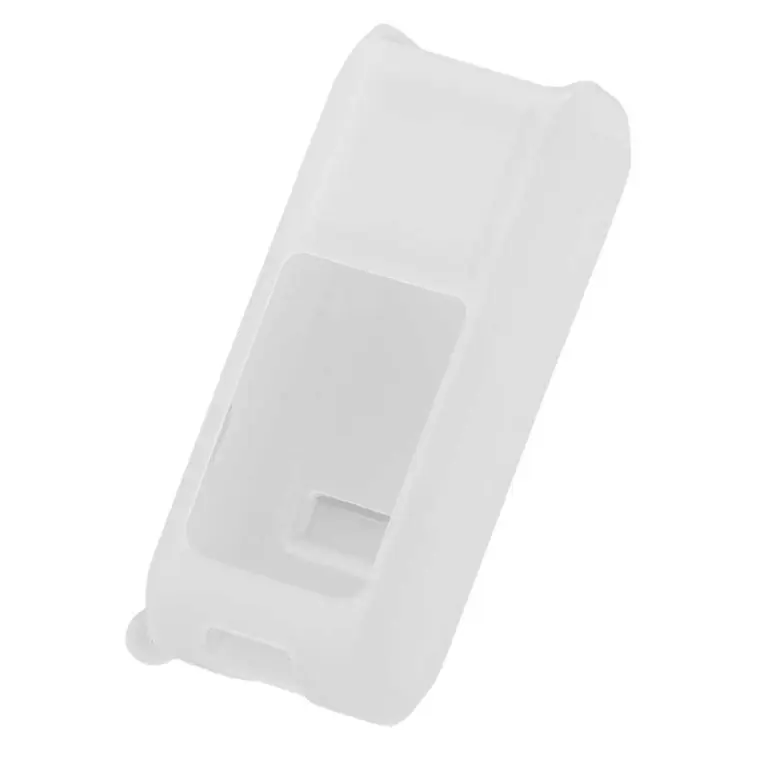

シリコン製保護カバー
(OPN-COVER-3002) -

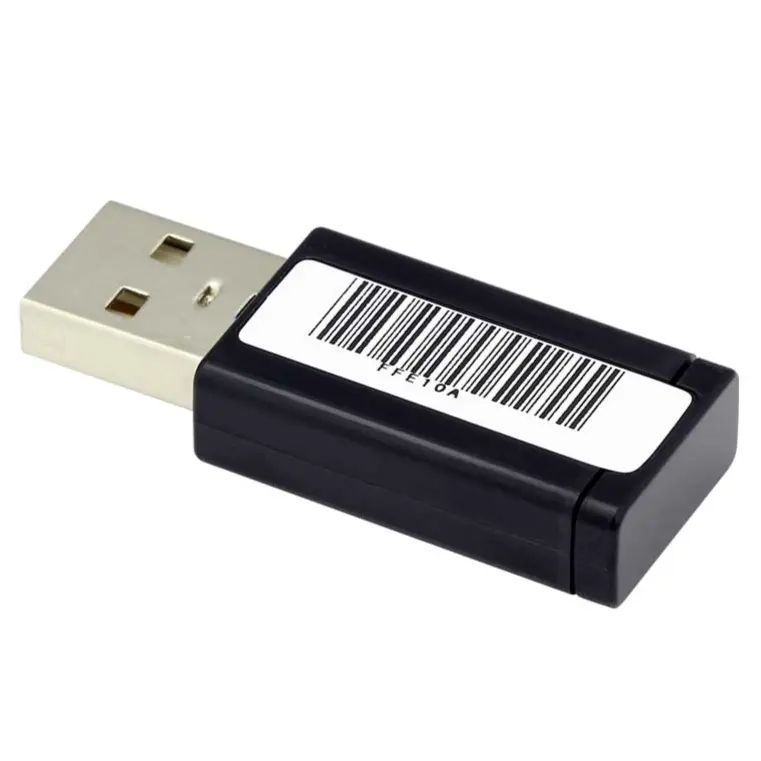

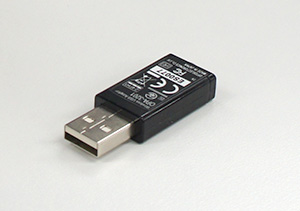

専用USBドングル
(OPA-3201-USB)
| 型番 | 仕様 |
|---|---|
| OPN-COVER-3002 | シリコン製保護カバー, OPN-3002/4000/2102/3102用 |
| OPA-3201-USB | 専用USBドングル(Bluetooth HID対応) |
| ※ | お手持ちのBluetoothデバイスと接続される場合は、必ず事前に接続確認をお客様にてお願いします。 |
- 特長
- 仕様
- 型番
※ 改良の為、予告無く外観・仕様を変更する場合があります。
