Matrix320 2MPセンサ内蔵
小型固定式マルチコードリーダ
ベストプライス
- 2次元コード
- バーコード
- DPM
- IP65
- １年保証
2メガピクセルセンサ搭載マルチコードスキャナ
Matrix320は最高60フレーム/秒の画像キャプチャとマルチコア技術のデコード処理により、高速搬送ラインでカメラタイプの使用が実現しました。今まで、レーザスキャナやリニアカメラしか使用ができない高速搬送ラインでも安心してご使用いただけます。また、ギガビットEthernetポートを内蔵しており、キャプチャ画像を高速でFTP等のサーバーに転送が可能です。
- 特長
- 仕様
- 型番
- ダウンロード
特長

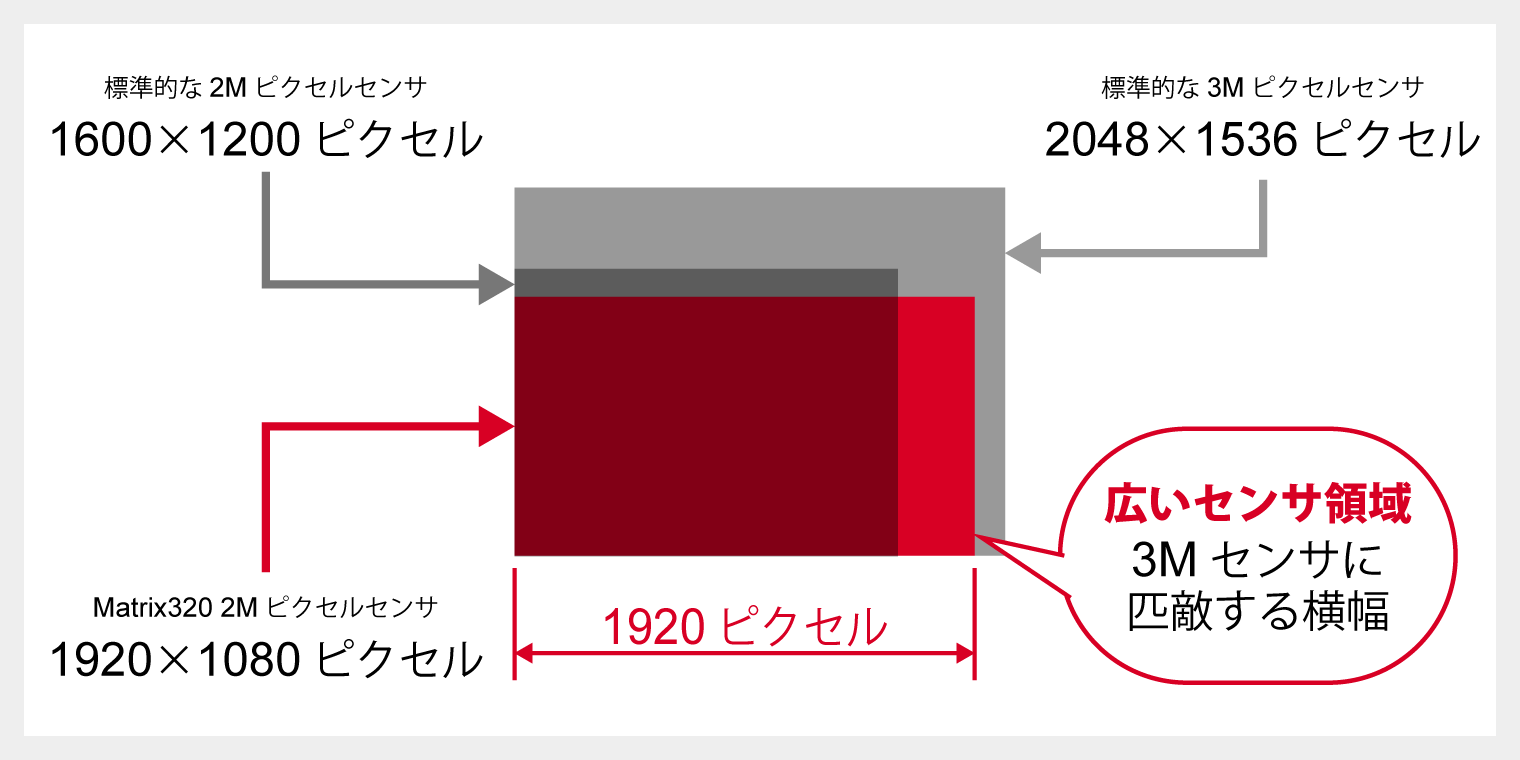

新型センサで広がる読み取りエリア
新設計2メガピクセルセンサは「16:9比率」を採用。横方向では従来の「4:3比率」の3メガピクセルセンサ相当の範囲が読み取りが可能となり、システム全体のコスト削減に貢献します。

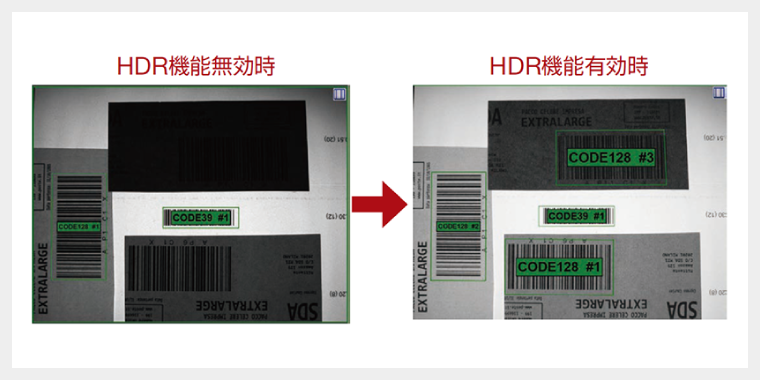

HDR(ハイ・ダイナミック・レンジ)機能で読み取り性能向上
高スキュー角度での読み取りやコントラストが大きく異なる印字コードの読み取りで、低コントラスト部分の信号を拡張して、全体的に均一な画像に加工して、より高速で精度の高い読み取りを実現します。

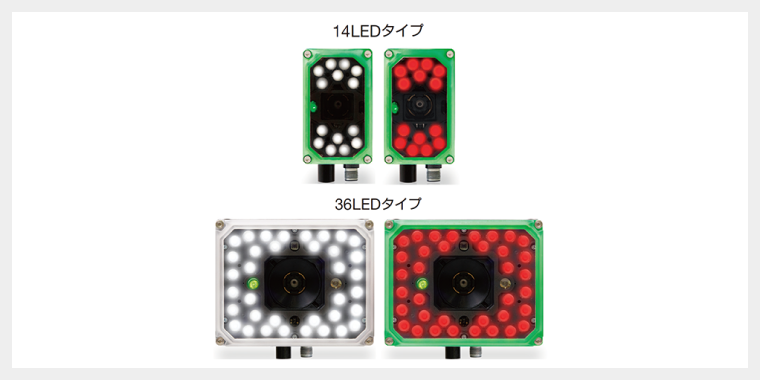

用途に合わせて選べる内蔵LED照明
標準の14LEDタイプと高速/高輝度用の36LED照明とそれぞれ、赤色LEDと白色LEDの2つの合計4タイプの内蔵照明から選択が可能です。また、全てのLED照明で点灯させる領域をソフトウェアで制御可能なので、DPM印字等の難読コードでも柔軟に対応が可能です。

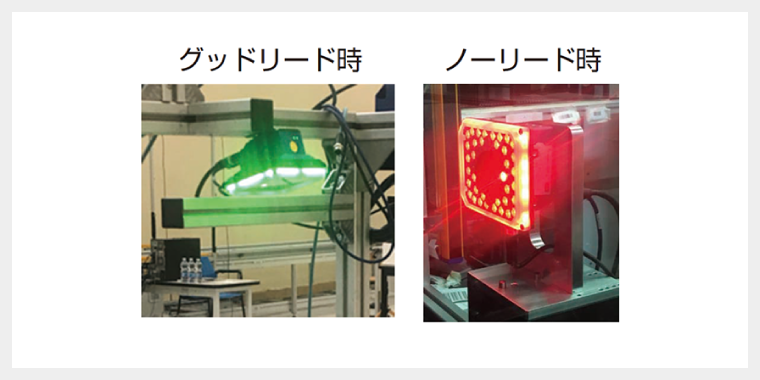

動作状況が一目でわかる表示機能
従来機の読み取り時のグリーンスポットやノーリード時のレッドスポットに加えて、本体照明のベゼルでも表示を行います。離れた場所から状態確認が容易にできます。
仕様
対応バーコード
- 一次元コード（バーコード）
- Code128(GS1-128); Code39(スタンダードとフルASCII); Code32; MSI; Standard 2of5; Matrix 2of5; Interleaved 2of5; Codabar; Code 93; Pharmacode; EAN-8/13-UPC-A/E(Addon2 and Addon5を含む); GS1 DataBarファミリー; PDF417(スタンダードとマイクロPDF417)
- 二次元コード（QRなど）
- DataMatrix ECC200(スタンダード; GS1とダイレクトマーキング); QR Code(スタンダードとダイレクトマーキング); MicroQR Code; Maxicode; Aztec Code
- 郵便コード
- Australia Post;Royal Mail 4 State Customer;Kix Code;Japan Post;PLANET;POSTNET;POSTNET (+BB); Intelligent Mail
仕様
| 項目 | 仕様 | |
|---|---|---|
| 電源電圧 | 24VDC±10% | |
| 消費電力 | 10W max.(14LED照明タイプ) 15W max.(36LED照明タイプ) |
|
| シリアルインターフェイス | MAIN:(RS232/RS422;2,400～115,200bps), AUX:(RS232;2,400～115,200bps) |
|
| 内部ネットワーク | ID-NET™(最高1Mbps) | |
| インターフェイス | Ethernet TCP/IP, UDP, FTP, EtherNet/IP, Modbus TCP, PROFINET-IO, SLMP-(10M/100M/1,000M bit/s) |
|
| 入出力信号 | 同期信号入力(1点), プログラマブル入力(1点), プログラマブル出力(3点) |
|
| 温度 | 動作時 | 0℃～45℃ |
| 保管時 | -20℃～70℃ | |
| 湿度 | 90%以下(但し結露なきこと) | |
| 耐振動 | 14 mm@2 to 10 Hz; 1.5 mm@13 to 55 Hz; 2g@70 to 500 Hz; 各方向2時間 | |
| 耐落下 | 30g; 11ms; 各方向3回 | |
| 筐体材質 | アルミニウム | |
| 防塵防滴 | IP65 | |
| 寸法 | 109×54×56mm(14LED-コネクタ0°) 116×126×70mm(36LED-コネクタ0°) |
|
| 重量 | 380g(14LED-コネクタ0°) 660g(36LED-コネクタ0°) |
|
| 動作モード | Continuous, One Shot, Phase Mode, PackTrack™ | |
| パラメータ設定方法 | 本体とEthernet接続で専用ソフト-DL.Codeにより設定 | |
| センサタイプ | CMOSタイプ, 2.0メガピクセル(1,920 X 1,080) | |
| フレーム速度 | 最高60フレーム/秒 | |
| 光学レンズ | 9mm焦点リキッドレンズ、 16mm焦点リキッドレンズ |
|
| 照明 | 内蔵LED照明(14LED/36LED-赤色/白色) | |
| 照準システム | 赤色レーザビーム | |
| 表示 | Ready, Good, Trigger, Com, Status, (Ethernet Network), Good Read(Green Spot) |
|
型番
型番：Matrix320 小型固定式マルチコードリーダ(9mmレンズ)
セット内容
- 本体
※：写真は14LEDモデル
| 型番 | 仕様 | |
|---|---|---|
| MATRIX320-705-330 | 2MPモデル高性能小型固定式マルチコードリーダ, 9mmレンズ, 14LEDハイパワー, 赤色照明 | |
型番：Matrix320 小型固定式マルチコードリーダ(16mmレンズ)
セット内容
- 本体

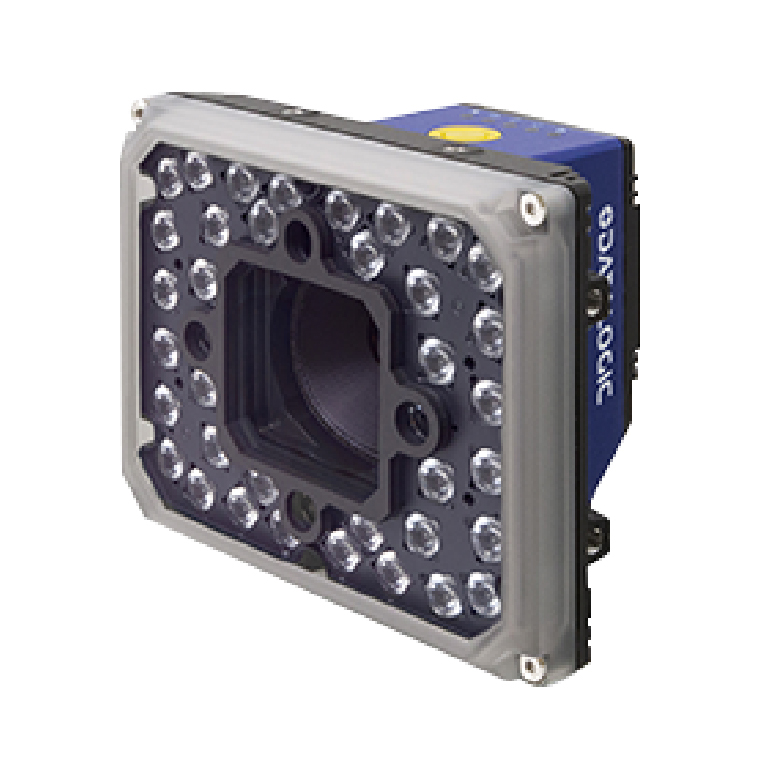

※：写真は36LEDモデル
| 型番 | 仕様 | |
|---|---|---|
| MATRIX320-709-430 | 2MPモデル高性能小型固定式マルチコードリーダ, 16mmレンズ, 14LEDハイパワー, 赤色照明 |
|
| MATRIX320-725-430 | 2MPモデル高性能小型固定式マルチコードリーダ, 16mmレンズ, 36LEDハイパワー, 赤色照明 |
|
| MATRIX320-726-430 | 2MPモデル高性能小型固定式マルチコードリーダ, 16mmレンズ, 36LEDハイパワー, 白色照明 |
|
オプション
-
端子台接続ボックス
-
CBX接続用コネクタケーブル
-
Ethernet接続用コネクタケーブル
-
偏光フロントカバー
LT 14L -
偏光フロントカバー
LT 36L
| 型番 | 仕様 |
|---|---|
| CBX100-ALLIN | コンパクト端子台接続ボックス(BM100内蔵) |
| CAB-DS01-S | MATRIX220/300/320 - 新CBX接続用コネクタケーブル(1m) |
| CAB-DS03-S | MATRIX220/300/320 - 新CBX接続用コネクタケーブル(3m) |
| CAB-DS05-S | MATRIX220/300/320 - 新CBX接続用コネクタケーブル(5m) |
| CAB-ETH-X-M03 | MATRIX220/320 用Ethernet接続用コネクタケーブル(3m) |
| CAB-ETH-X-M05 | MATRIX220/320 用Ethernet接続用コネクタケーブル(5m) |
| CP-LT-14L-M320-P2 | 偏光フロントカバー LT 14L M320 |
| CP-LT-36L-M320-P2 | 偏光フロントカバー LT 36L M320 |
ダウンロード
ドキュメント
| 名称 | 対象 | データ | |
|---|---|---|---|
| 冊子名称 | 対応機種型番 | ダウンロード | |
