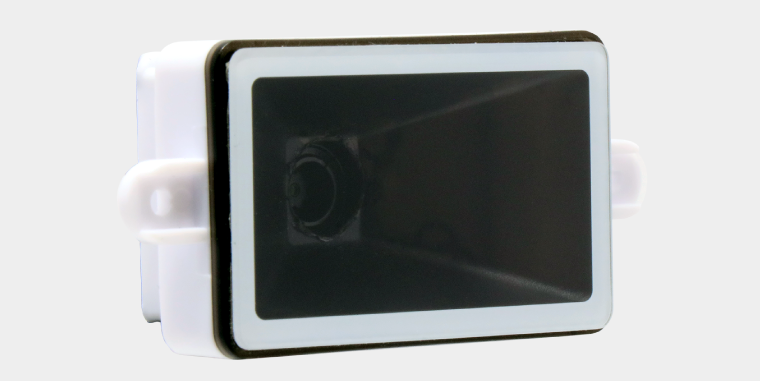

FX-10 組込対応 2Dリーダモジュール
案件対応
- 2次元コード
- バーコード
- 液晶画面読み取り
- USB接続
- RS232C接続
- 1年保証
- 特長
- 仕様
- 型番
- ダウンロード
特長
キオスク端末、システム機器の組み込みに
高い読み取り性能
対象シンボルがどの向きでも読み取るスキャナエンジン。
紙面はもちろん、スマ―トフォンなどの液晶画面上のコードもスムーズに読み取ります。 オートセンスにも対応しています。

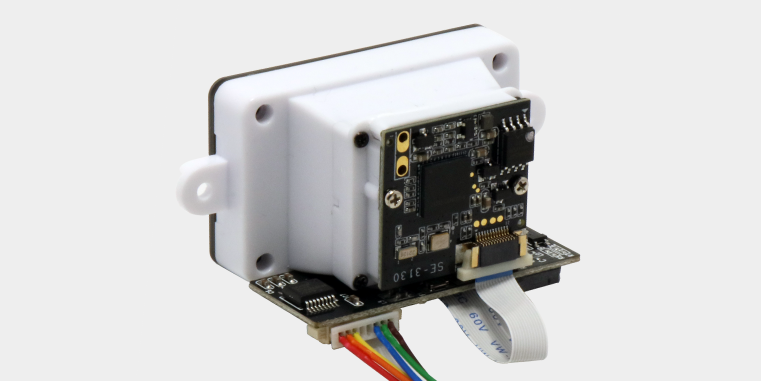

取り付けやすい設計
2カ所の固定ネジ用穴で筐体に固定できます。
セルフレジ、セルフオーダーや入退室のシステム機器の組み込みに最適です。

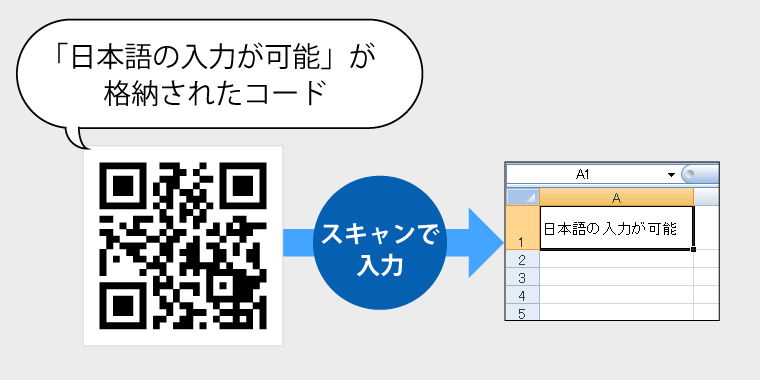

日本語入力に対応（Windowsアプリ）
MS-WORD、MS-EXCELやブラウザなど、Windowsアプリケーションへの日本語入力に標準で対応しています。
| 対応文字種 | 例 |
|---|---|
| 半角英数字カナ | 12345ABCDEFGアイウエオ |
| 全角ひらがな | あいうえお |
| 全角カタカナ | アイウエオ |
| 漢字 | 漢字がエンコードされたQRコードにも対応 |
| ※： | アプリによっては、正しく動作しない場合がありますので、評価貸出機による事前の動作確認をお願いします。 |
| ※： | その他、記号にも対応してします。 |
- 組込モジュールについて
- 組込案件用の製品になりますので、事前に弊社ウェルコムデザインまでご相談ください。
仕様
対応バーコード
- 一次元コード（バーコード）
- UPC/EAN/JAN, Code 39, Code 39 full ASCII, Code 32 / Italian Pharmacode, Code 128 CODABAR, Interleaved 2 of 5, MSI, Code 93, GS1 DataBAR 14, GS1 DataBar Expanded, GS1 Expanded Stacked, GS1 Data Bar Limited, GS1 Composite Component A/B/C, 他
- 二次元コード（QRなど）
- PDF417, Micro PDF417, DataMatrix, QR Code, Micro QR Code, Aztec, Maxicode, 他
読取深度
| シンボル | 読取深度 |
|---|---|
| QR Code （0.254mm・10 mil） | 5 mm ～ 10 mm |
| QR Code （0.508mm・20 mil） | 0mm ～ 80 mm |
| DataMatrix （0.254mm・10 mil） | 0 mm ～ 60 mm |
| Data Matrix （0.508mm・20 mil） | 0 mm ～ 150 mm |
| ※： | 参考値です。周囲環境やコード品質に大きく影響を受けます。 |

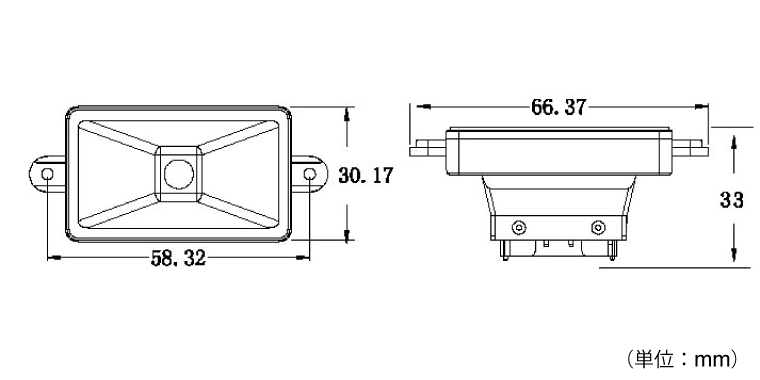

寸法図
仕様
インターフェイス
| 項目 | 仕様 |
|---|---|
| インターフェイス | USB（HID/COM） / RS-232C |
スキャナ部
| 項目 | 仕様 |
|---|---|
| イメージセンサ解像度 | 640 (水平) × 480 (垂直)ピクセル |
| 光源 | 白色 LED |
| 分解能 | Code 39：0.076mm（3mil） DataMatrix：0.169mm(6.67mil) |
| スキャンレート | 120フレーム/秒 |
| 視野角 | 水平：75° 垂直：68° |
| PCS | 20% |
| インディケータ | ビープ |
電気仕様
| 項目 | 仕様 |
|---|---|
| 電圧 | DC 5V |
| 動作電流 | 180mA |
| 消費電力 | 189mA |
環境仕様
| 項目 | 仕様 |
|---|---|
| 動作温度 | 0℃ ～ 50℃ |
| 保管温度 | -40℃ ～ 70℃ |
| 動作湿度 | 10% ～ 95% RH (結露なきこと) |
| 保管湿度 | 10% ～ 95% RH (結露なきこと) |
| 環境光 | 100,000 lux |
筐体仕様
| 項目 | 仕様 |
|---|---|
| 重量 | 80g（ケーブル含） |
| 寸法 | 58.32mm (L) × 30.17mm (W) × 33 mm (H) |
| ケーブル | 1.5m（USB TypeA / RS232） |
| 保証 | 1年間 |
| 規格 | FCC / CE / BSMI / VCCI |
型番
FX-10：組込対応 2Dリーダモジュール
セット内容
- 本体
- インターフェイスケーブル
| 型番 | 仕様 |
|---|---|
| FX-10-U | 組込対応2Dリーダモジュール(黒/白), USBケーブル黒付 |
| FX-10-R | 組込対応2Dリーダモジュール(黒/白), RS232ケーブル黒付 |
- 組込モジュールについて
- 組込案件用の製品になりますので、事前に弊社ウェルコムデザインまでご相談ください。
- 特長
- 仕様
- 型番
- ダウンロード
※ 改良の為、予告無く外観・仕様を変更する場合があります。
※ 各製品名・社名は該当各社の商標又は登録商標です。
