TR3X-Lxシリーズ ロングレンジRFIDリーダライタ（HF帯）

オープン価格

  • RFID
  • HF帯
  • リード/ライト
  • USB接続
  • RS232C接続
  • LAN 接続
  • 1年保証
  • 特長
  • 仕様
  • 型番
  • ダウンロード

特長

様々なチップ・タグに対応

国際標準規格 対応
ISO/IEC15693 ISO/IEC18000-3

  • FRAM製品
  • デュアルインターフェースEEPROM
  • ICODE SLIX2
  • 電子ペーパータグ（トッパン・フォームズ社）

ICODE SLIX2 対応機能

  • ページ設定機能
    ユーザーエリアを二つのページに分割し、ページ毎にセキュリティを掛ける。
  • 16bit カウンター機能
    同じ書込みコマンドで、タグが保持するカウンター値がインクリメント。
  • NXP 独自署名機能
    厳密な個体認証、偽造防止を実現。

後方互換あり

タカヤ従来品と後方互換を維持しリプレースが容易。

IFモデルラインナップ

ホストインターフェースがUSB、RS-232C、TCP/IP(LAN)のモデルをラインナップ。

多様なアンテナに対応

プレートタイプ、金属対応など、 多様なアンテナと接続可能。

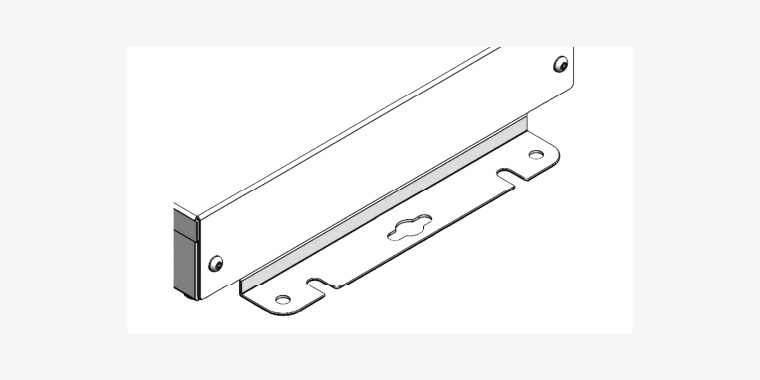

ブラケット標準装備

本体固定用のブラケットがセットになっています。

SDK

ソフト開発用に必要なSDKを用意（オプション）。

仕様

対応RFタグ


ISO/IEC15693、ISO/IEC18000-3(Mode1) 準拠

  • Tag-it HF-I (Plus / Standard / Pro)
  • ICODE SLI (SLI / SLI-S / SLI-L / SLIX / SLIX-S / SLIX2)
  • my-d (SRF55V10P / SRF55V02P / SRF55V01P my-dlight)
  • MB89R118C / MB89R119B / MB89R112A/B
  • M24LR04E-R / M24LR16E-R / M24LR64E-R / LRIS64K

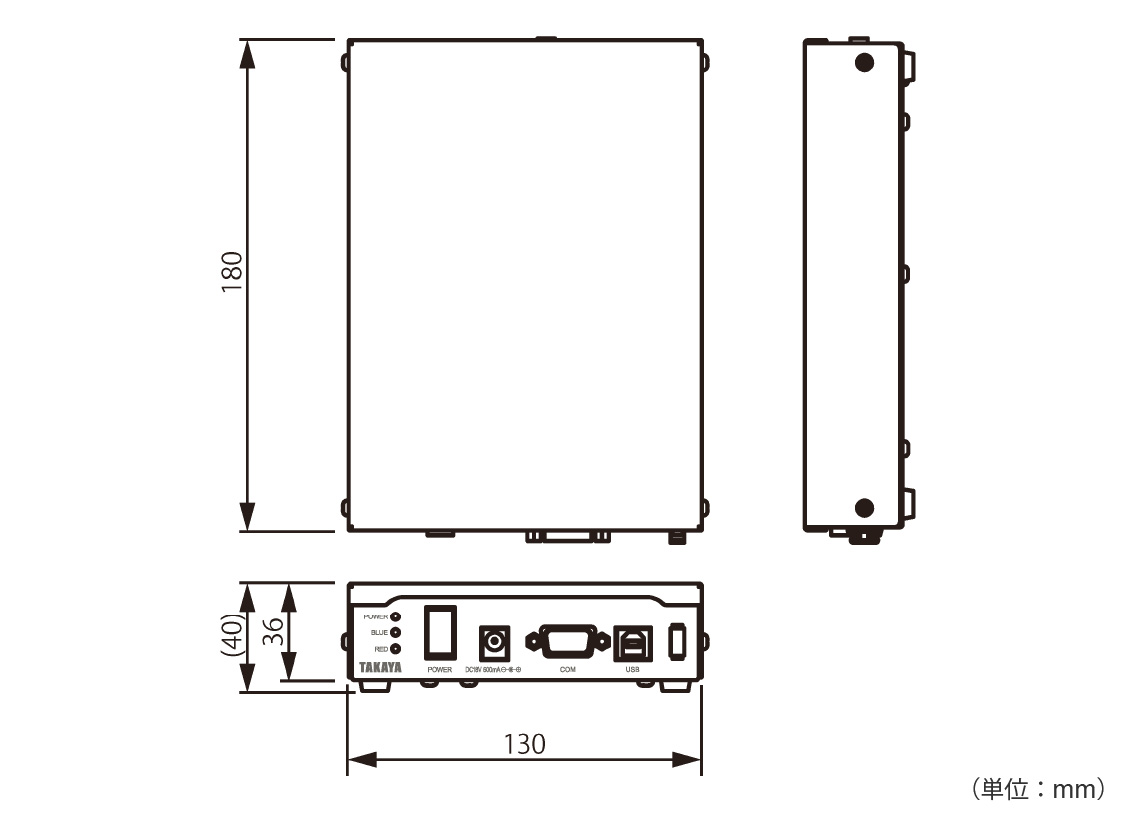

寸法図

仕様

項目 TR3X-LDU01
（RS232C/USB）		 TR3X-LN01
（TCP/IP）
適合規格 国内電波法　型式指定番号：第 FC-16002 号
欧州 RoHS 指令（2002/95/EC）対応
電気用品安全法（PSE）　※　同規格取得の AC アダプタを付属
ホストインターフェイス RS-232C (D-sub 9ピンオス×1)
USB (Bタイプメス×1) 		TCP-IP
(RJ45 ステーションポート×1)
送信周波数 13.56MHz
送信出力 1W±20%
エアインターフェイス規格 ISO/IEC15693、ISO/IEC18000-3(Mode1) 対応
対応タグ / 交信距離 ISO/IEC15693、ISO/IEC18000-3(Mode1) 準拠
  • Tag-it HF-I (Plus / Standard / Pro)
  • ICODE SLI (SLI / SLI-S / SLI-L / SLIX / SLIX-S / SLIX2)
  • my-d (SRF55V10P / SRF55V02P / SRF55V01P my-dlight)
  • MB89R118C / MB89R119B / MB89R112A/B
  • M24LR04E-R / M24LR16E-R / M24LR64E-R / LRIS64K
接続可能アンテナ TR3-LA101、TR3-LA201、TR3-LA7412
TR3-SA102、TR3-SA102M
TR3-HA101A、TR3-HA201A、TR3-HA301A
TR3-LA1818、TR3-WA103
データ転送速度
(本体→RF タグ)		 1/4 設定時（初期設定）：26.48kbps
1/256 設定時：1.65kbps
データ転送速度
(RF タグ→本体)		 26.69kbps
変調方式 本体→RF タグ：ASK10%
RF タグ→本体：ASK / FSK（初期設定）
交信距離 最大 62cm（※1）
アンチコリジョン 対応
アンテナ接続用コネクタ SMA(J)×1
インジケータ 3 個 / 電源（緑色 LED）
確認（青色 LED・赤色 LED）
動作温度 0 ～ 40℃
動作湿度 30 ～ 80%RH（結露なきこと）
入力電圧 DC＋18V±10% DC＋18V±10%
消費電流 約 360mA
送信停止時：約 160mA		 約 410mA
送信停止時：約 230mA
消費電力 最大約 6.8W 最大約 7.8W
本体寸法 130(W)×180(D)×36(H)mm　※突起物はのぞく
本体質量 約 900g
付属品 AC アダプタ 1 台
CD-ROM１枚
RS-232C クロスケーブル 1 本
USB ケーブル 1 本
本体固定用ブラケット　一式 2 枚 		AC アダプタ 1 台
CD-ROM１枚
本体固定用ブラケット　一式 2 枚
※1： SMARTRAC 社製 ICODE SLIX ラベル SC3001922-HF-R100-2 。
アンテナ「TR3-LA101」接続時における参考値。使用環境、使用アンテナ、使用タグにより交信距離は異なります。
※： Tag-it HF-I シリーズは Texas Instruments 社、my-d シリーズは Infineon Technologies 社、ICODE SLI シリーズは NXP Semiconductors 社、MB89R シリーズは富士通セミコンダクター社の商標、または登録商標です。

型番

型番：TR3X-Lｘ01 ロングレンジリーダ

セット内容

  • 本体
  • AC アダプタ 1 台
  • CD-ROM１枚
  • 固定ブラケット
  • ドキュメント

型番 仕様
TR3X-LDU01 ロングレンジリーダ(アンテナ外付け型/1CH) RS232C＆USB
付属品:CD-ROM(デモソフト､取説､USBドライバ)･ACアダプタ 18V･RS232Cクロスケーブル 1.8m･USBケーブル 2.0m･本体固定用ブラケット
TR3X-LN01 ロングレンジリーダ(アンテナ外付け型/１CH) TCP/IP
付属品:CD-ROM(デモソフト､取説､USBドライバ)･ACアダプタ 18V･本体固定用ブラケット

アンテナ

  • TR3-LA101
    （平面・A3サイズ）

  • TR3-LA201
    （平面・A4サイズ）

  • TR3-LA7412

  • TR3-SA102M
    （薄型・金属対応）

  • TR3-SA102 （薄型）

型番 仕様 詳細
TR3-LA101 アンテナ(A3判/1W) アンテナケーブル約3m
付属品:RFIDステッカ		 詳細
TR3-LA201 アンテナ(A4判/1W) アンテナケーブル約3m
付属品:RFIDステッカ		 詳細
TR3-LA7412 アンテナ(長尺/1W) アンテナケーブル約3m
付属品:RFIDステッカ		 詳細
TR3-SA102M アンテナ(金属対応A4判薄型/300mW･1W) アンテナケーブル約2m
付属品:RFIDステッカ･延長ケーブル1m･滑り止め用ゴム足		 詳細
TR3-SA102 アンテナ(A4判薄型/300mW･1W) アンテナケーブル約2m
付属品:RFIDステッカ･延長ケーブル1m･滑り止め用ゴム足		 詳細

アンテナ延長ケーブル（受注生産）

型番 仕様
TR3-AC2S-2D-7M アンテナ延長用ケーブル7m
対応アンテナ:
TR3-LA101/ TR3-LA201/ TR3-LA7412/ TR3-LA1818/ TR3-WA103
TR3-AC2S-2D-8M アンテナ延長用ケーブル8m
対応アンテナ:
TR3-SA102/ TR3-SA102M/ TR3-SA1015/ TR3-PA001

SDK

型番 仕様
TR3-SDKV2-PC HFリーダライタ用SDK (Software Development Kit for HF)
※ ■開発環境 Microsoft Visual Studio 2005/2008/2010/2012/2013/2015/2017
Microsoft Visual Studio Express Editionはサポート対象外です
■開発言語 VB.NET､C♯
※ SDKV2シリーズは､RS-232C･USB･TCP/IPとそれぞれのインターフェイスに対応したdll及びサンプルプログラム(C♯およびVBのサンプルコード)を準備しています｡

ダウンロード

名称 データ
HF帯製品資料 メーカーサイトへ
ユーティリティ・ドライバ・デモアプリなど (※1) メーカーサイトへ
SDK (※2) メーカーサイトへ

※1：メーカー様の会員登録が必要です。

※2：SDK自体は有償です。メーカー様の会員登録を行うとカタログや関数一覧の資料は無償でダウンロードが可能です。
  • 特長
  • 仕様
  • 型番
  • ダウンロード

※ 改良の為、予告無く外観・仕様を変更する場合があります。

※ 各製品名・社名は該当各社の商標又は登録商標です。
