TR3-SA102 ミドルレンジ・ロングレンジ対応アンテナ(HF帯)

オープン価格

  • RFIDアンテナ
  • HF帯
  • ロングレンジ リーダライタ用
  • 1年保証
  • 特長
  • 仕様
  • 型番

特長

国際標準規格対応
HF帯 RFIDリーダライタ用アンテナ

  • 国際標準規格ISO/IEC15693、ISO/IEC18000-3(Mode1)に対応
  • ミドルレンジ、ロングレンジに対応した薄型アンテナ

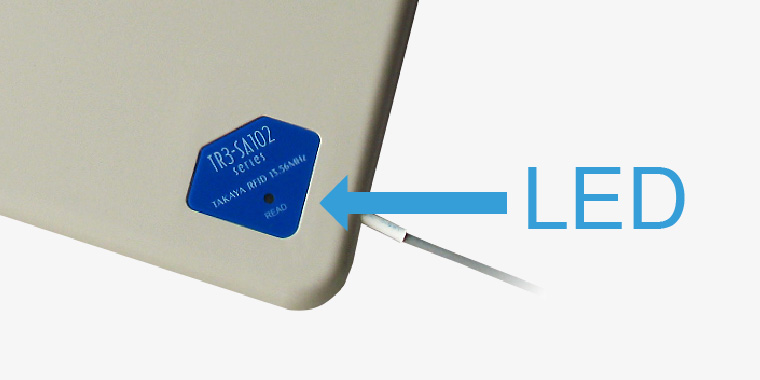

LEDインディケータ

LEDでICタグとの交信結果を作業者に伝達。

ミドル・ロングレンジ機器に対応

ミドルレンジ、ロングレンジのRFIDリーダライタに接続が可能。

仕様

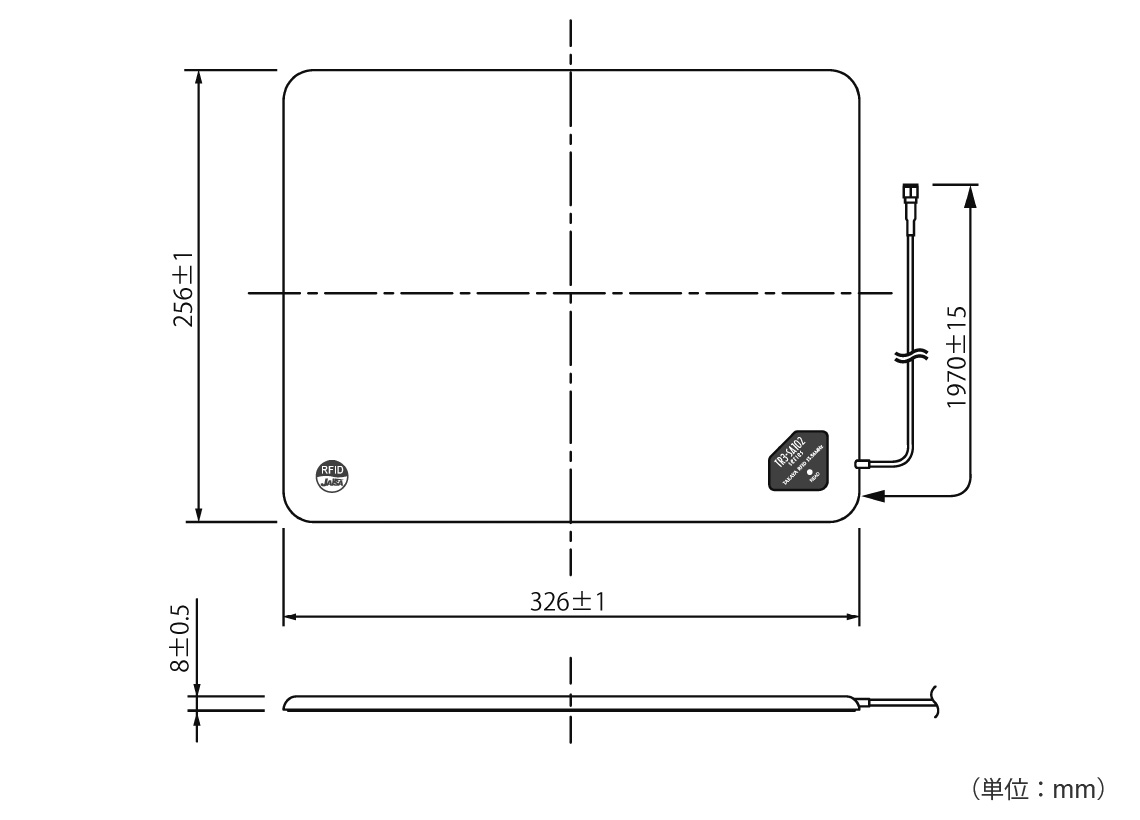

寸法図

仕様

項目 TR3-SA102
適合規格 欧州RoHS指令(2002/95/EC)対応
共振周波数 13.56MHz ±0.04MHz
交信距離 最大46cm (※1)
動作温度 0~55℃ (アンテナ単体仕様)
動作湿度 35~80%RH (結露なきこと)
接続可能機器 TR3X-MD01, TR3X-MN01, TR3X-MU01,
TR3X-MD01-8, TR3X-MN01-8, TR3X-MU01-8
TR3X-LDU01, TR3X-LN01, TR3X-LDUN01-4
(※2)
本体寸法
(ケーブル含まず)
326(W)×256(D)×8(H) mm
本体質量
(ケーブル含む)
約460g
アンテナケーブル 同軸ケーブル1.5D-2V
有効ケーブル長:約2m(アンテナ接続時の可動ケーブル長)
付属品 RFIDステッカ 1枚
ゴム足 8枚
アンテナケーブル 1本
同軸ケーブル 1.5D-2V (1m)

※ロングレンジ(1W)リーダ接続時,中継ケーブル(1m)を延長してご使用ください
※ミドルレンジ(0.3W)リーダ接続時,中継ケーブル(1m)を未接続でご使用ください

オプション品
  • 中継同軸ケーブル RG-58A/u (8mSMAコネクタ)
    <型番:TR3-AC2S-2D-8M>
    総ケーブル長10mで使用する場合に、中継接続して使用してください。
  • 中継ケーブル 1.5D-2V (10cm・SMA-PHコネクタ)
    <型番:TR3-AC1S-2A-10>
    TR3X-MD01-8、TR3X-MU01-8、TR3X-MN01-8と接続する場合に、中継接続して使用してください。
※: I-CODE SLIXはNXP Semiconductors社の商標、または登録商標です。
※1: SMARTRAC社製 I-CODE SLIXラベル HF RaceTrack-Book SLIx PaperTag 45×76mm)
リーダライタ「TR3X-MD01」(送信出力300mW時)接続時における参考値。
使用環境、使用リーダライタ、使用タグにより交信距離は異なります。
※2: 記載のリーダライタは販売中の製品です。
販売終息品との組合せについては、製品仕様書をご確認ください。

型番

型番:TR3-SA102 HF帯アンテナ

セット内容

  • 本体
  • RFIDステッカ
  • 延長ケーブル1m
  • 滑り止め用ゴム足

型番 仕様
TR3-SA102 アンテナ(A4判薄型/300mW・1W) アンテナケーブル約2m
付属品:RFIDステッカ・延長ケーブル1m・滑り止め用ゴム足
