REA PC-Scan/LD3 可視光半導体レーザ式 高精度バーコード検証機
PC-Scan/LD4
- 特長
- 仕様
- 型番
- ダウンロード
特長
- 自走式レーザーヘッドによる高精度検証
- オートコントラストキャリブレーション
- スキャンパス155mmと240mmを用意
- レーザ波長670nmと635nmを用意
- 缶やビンの検証を容易にする円形ボディアダプタオプション
- イーサネットコミニケーション
- DHCPネットワークコンフィグレーション対応
- 日本語ユーザーズガイド＆英文取説付属
非接触での高精度検証を実現

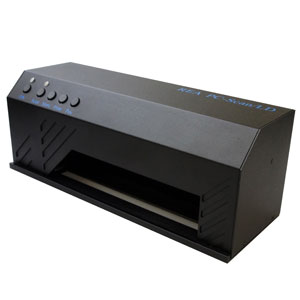

可視光半導体レーザ式高精度バーコード検証機
REA PC-Scan/LD3は、インターナショナルスタンダードに準拠した世界最高レベルの高精度バーコード検証機です。

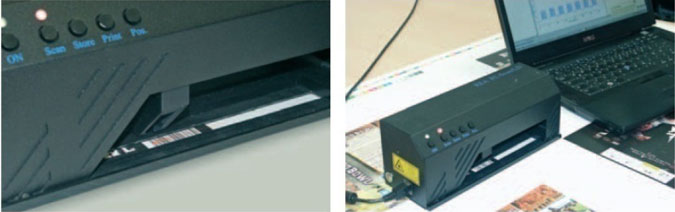

検証機用に最適化されたレーザは、スキャンパス全体(155mm/240mm)を45°の角度で均一に照射し、非接触での高精度検証を実現します。
- レーザテクノロジーによる高精度非接触検証
- ISO/IEC15416又はANSIX3.182に準拠した検証
- 複数測定(2～10スキャン)による平均化
- バーコードシンボルを自動識別検証
- コード39やインターリーブド2/5のレシオ検証
- GS1 General Specification for Retailに添った検証
- GS1-128/GS1 DataBarのデータ構造検証

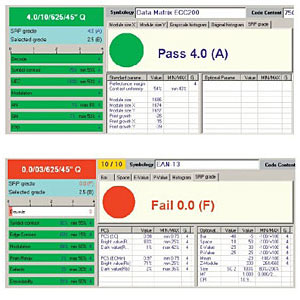

- REA TranWin32 検証結果管理ソフトウェア
- 付属のTransWin32ソフトウェアを利用することで、PCとのコミニケーションが行え、検証機の設定や検証レポートの管理を容易に行うことが可能になります。
仕様
対応バーコードシンボル
- バーコードシンボル（標準）
- JAN/EAN-13, JAN/EAN-8, UPC-A, UPC-E アドオン有り/無し, インターリーブド2/5 チェックデジット有り/無し, ITF-14(FreightCode), コード39 チェックデジット有り/無し, PZNコード, コード32, コード128, GS1-128, GS1 DataBar
- バーコードシンボル（オプション）
- 2/5 3バー, 2/5 5バー, 2/5 IATA, 2/5 Baggage, 2/5 DHL Express(FreightCode), コード39 フルアスキー, コード93, MSI, Plessey, コード128 UPU, コード39 UPU, コード39 HIBC, コード128 HIBC, CodabarMonarch(18), LAETUS Pharmacode, LAETUS Mini PharmaCode
| 項目 | 仕様 | ||
|---|---|---|---|
| 測定精度 | ISO/IEC15426-1に適合 | ||
| CPU | ARM9 32ビットCPU | ||
| メモリ | 32MB RAM,32MB フラッシュROM | ||
| 組込OS | Linux | ||
| 光源 | 可視光半導体レーザ 670nm/635nm ClassII | ||
| 照射角度 | 45° | ||
| 測定角度 | 90° | ||
| アパチャサイズ | 4,6,8mil (0.1,0.15,0.2mm) | ||
| 測定精度 | 平均バー偏差+/-3μm | ||
| 最大/最小バー偏差+/-6μm | |||
| コントラスト精度+/-5% | |||
| 操作キー（5つ） | ON/OFF, Scan, Store, Print, Pos | ||
| インターフェイス | RJ45コネクタ:イーサネット接続 | ||
| 外形寸法 | VF-PCSCAN-155/L | 215(W)x84(H)x92(D)mm | |
| VF-PCSCAN-240/L | 333(W)x84(H)x92(D)mm | ||
| 重量 | VF-PCSCAN-155/L | 約1,340g | |
| VF-PCSCAN-240/L | 約1,580g | ||
型番
■REA PC-Scan/LD3 可視光半導体レーザ式 高精度バーコード検証機
| 型番 | 仕様 |
|---|---|
| VF-PCSCAN-155 | PC-SCAN基本セット(670nm/155mmスキャンレングス) |
| VF-PCSCAN-240 | PC-SCAN基本セット(670nm/240mmスキャンレングス) |
| VF-PCSCAN-155L | PC-SCAN基本セット(635nm/155mmスキャンレングス) |
| VF-PCSCAN-240L | PC-SCAN基本セット(635nm/240mmスキャンレングス) |
| VF-CHECK-ADD | オプショナルシンボル追加ライセンス, 料金代理収納バーコード(コンビニバーコード)コード39フルアスキー etc.(030.207.101) <現在 CheckERのみ対応> |
| VF-RBODY-155 | 円形ボディアダプタ(缶/ボトル/チューブ), 155mmレングス |
| VF-RBODY-240 | 円形ボディアダプタ(缶/ボトル/チューブ) |
| VF-TEST-CODE | 定期キャリブレーション用 EAN13 100% テストコード |
| VF-CONF-EAN | EAN/UPCキャリブレーテッドコンフォーマンス スタンダードテストカード |
ダウンロード
■ 検証結果管理ソフトウェア
| 名称 | |
|---|---|
| TransWin32 検証結果管理ソフトウェア (Windows) ネットワーク対応（*） （verifier.zip：93MB） |
 |
| TransWin32用 日本語化パッチインストーラ （wel_tw32_jpn.zip：0.3MB） |
|
| サンプル検証データ（2Dイメージ画像の使い方pdf付） （sampledata.zip：3MB） |
|
| (*) | TransWin32を使用して、サンプル検証データの確認ができます。 |
| ※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
